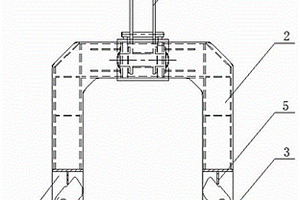

本實用新型涉及冶金行業的吊運裝置,是一種防止成品線材在吊運過程中擦傷的吊運裝置,包括C型鉤,在C型鉤的底部橫梁和側面柱上設有用于固定防護墊的鍵,防護墊設在C型鉤的底部橫梁和側面柱上,防護墊內壁兩側頂部設有方形鍵槽與C型鉤上的鍵楔合。本實用新型成本低廉,防擦傷效果良好;通過C型鉤加裝防擦傷裝置能解決成品線材下線至上車過程中擦傷問題,大大減少了表擦傷質量問題,減少協議品及廢品的產生,降低了生產成本。
977
0
本實用新型涉及一種連退熱瓢曲斷帶預控裝置，屬于冶金技術領域。該裝置包括位于供料機組出口的板形儀和酸軋過程控制服務器，還包括信息分流單元，酸軋過程控制服務器通過通訊接口分別與板形儀和信息分流單元的對應接口連接，信息分流單元的數據端口至少與連退板形預控PC終端相連。這樣，在連退機組的生產過程中，可以借助供料機組出口的板形儀對來料帶材進行板形數據采集，然后經過供料機組的過程控制服務器傳輸給信息分流單元，經過分類轉發給連退機組的連退板形預控PC終端，對熱飄曲斷帶進行預控處理，從而使現場操作人員可以提前預知來料板形，以便及時采取相應措施，預防和控制生產過程中由于板形不良而造成的爐內熱飄曲和/或斷帶事故。
873
0
本實用新型涉及冶金領域的連鑄機相關設備，是一種方矩坯連鑄機剛性引錠桿安全防護裝置，包括輥子、鋼板和鉸鏈，輥子放置在剛性引錠桿兩側的托架上，鋼板的一端兩側分別開兩個凹槽，棍子中心軸兩端均焊接在鋼板的凹槽內，鋼板的另一端通過鉸鏈和引錠桿存放臺架固定連接。本實用新型通過方矩坯連鑄機剛性引錠桿安全防護，以達到便于方矩坯連鑄機剛性引錠桿輸送設備日常點檢或維修時的安全防護，日常點檢人員或檢修人員可以和在安全平臺上一樣進行操作，不會因墜落摔傷。
1179
0

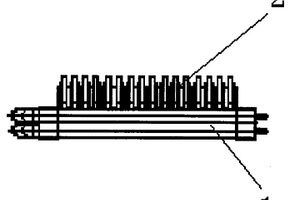

本實用新型公開了一種豎爐齒輥卸料器定輥裝置,包括定齒輥水梁和定齒輥齒片,所述定齒輥齒片包括柄柱和齒片,齒片設置在柄柱的頂端;在定齒輥水梁上設有一組與定齒輥齒片數量相適配的安裝槽,定齒輥齒片通過安裝在安裝槽內的柄柱固定在定齒輥水梁上。本實用新型結構簡單、安裝方便,定輥齒片不會變形、斷裂、脫落,保證了生產的順利進行。本實用新型適用于鋼鐵冶金、礦山等行業的球團豎爐卸料機中。
1181
0

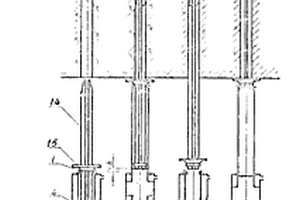

一種插入靜壓式管縫錨桿的安裝機具。其特點 是，該安裝機由液壓泵站、換向閥和頂升器等組成。 工作時，將錨桿插到空心活塞桿的下部，先對露出活 塞桿約一半的錨桿進行靜壓頂升，然后活塞桿返回起 始位置，利用活塞桿上端作支承，進行第二次頂升，把 錨桿全部裝入孔內。本實用新型可應用于煤炭、冶 金、鐵道、軍工等空間較小的地下工程的工作面，還可 用于有電而沒有壓風動力的場合。
1189
0

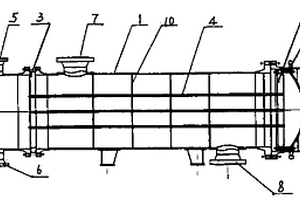

本實用新型涉及一種用于化工、石油、冶金及熱能工程中所使用的液-氣、氣-氣或液-液換熱器,它包括有殼體及其兩端的封蓋,殼體內通過前、后管板設有多根換熱管,在封蓋上設有介質進口和介質出口,在殼體上設有物料進口和物料出口,其中,換熱管或是并排設置的多根直管,或是多根并排設置的U型管,各換熱管的外壁開有螺旋槽,其內壁設有多孔金屬層或開有螺旋槽或直線槽。本實用新型在各換熱管的外壁開有螺旋槽,在其內壁設有多孔金屬層或開有螺旋槽或直線槽,殼體采用折流桿支撐換熱管管束。故本實用新型的換熱管與傳統的T型螺紋管、光滑管相比較,具有雙面強化,傳熱系數高、流阻低,抗介質腐蝕能力強等特點。
1102
0
本實用新型涉及一種PAS-300M現場智能裝置,包括控制器通信模塊等8個I/O模塊,8個I/O模塊安裝在全封閉的外殼中,8個I/O模塊分別包括底座和模塊,底座和模塊通過插槽連接,在全封閉外殼內設有卡軌,底座分別卡在卡軌內,控制器通信模塊通過四芯電源線與電源連接,通過兩根兩線CAN總線與上位機連接,其余I/O模塊通過底座與卡軌的接插結構形成供電電源總線和通信雙CAN總線,并通過通信雙CAN總線與控制器通信模塊連接。本裝置能應用于石化、化工、冶金及電廠等工業自動化控制領域,完成對工業自動化生產過程中各種過程量的采集、測量與控制功能,實現對整個自動化生產過程的實時監控。
1110
0
本實用新型涉及冶金材料制備技術領域，且公開了金屬粉末混合機構，包括兩個支撐座及混料罐，混料罐位于兩個支撐座之間固定設置，混料罐的內部轉動設有水平設置的攪拌橫桿，混料罐的內部上下兩側均固定設有支撐板，兩個支撐板相向的一端均轉動連接有攪拌豎桿，兩個攪拌豎桿相向的一端均固定連接有錐齒輪一，攪拌橫桿的桿壁固定套接有錐齒輪二，且兩個錐齒輪一均與錐齒輪二相嚙合連接，攪拌橫桿的桿壁及兩個攪拌豎桿的桿壁均固定套接有一組攪拌葉。本實用新型可以大大提高混合效率，并提高混料均勻性，同時可以有效減少金屬粉末的浪費，并盡量降低對后續金屬粉末混合的影響。
775
0
本實用新型公開了一種雙高棒生產設備，屬于冶金技術領域，包括順次相連的主軋跨和成品跨，主軋跨包括順次相連的出爐輥道、粗軋機組、第一飛剪、中軋機組、前端水箱、第二飛剪、精軋機組、中部水箱、第三飛剪、模塊軋機、中后端水箱、末端水箱、高速飛剪、棒尾制動、雙轉鼓、冷床、冷剪、第一輸送輥道；成品跨包括順次相連的第二輸送輥道和收集臺架；主軋跨的第一輸送輥道經過過跨臺架與第二輸送輥道相連。本實用新型還公開了該設備的工藝。本實用新型的生產線在精軋機組一分為二，生產的產品線差??；在生產線布置多組水箱，對軋件進行在線熱處理，保證成品力學性能，屈服強度不小于500MPa，同時在線熱處理工藝的應用可降低產品釩氮合金的添加，降低生產成本。
1108
0

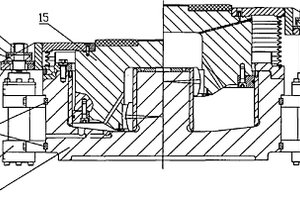

本實用新型涉及冶金行業中的中厚板軋機中單作用HAGC缸的相關部件,是中厚板軋機單作用下置式HAGC缸回拉裝置,包括回拉缸、鍵、回拉蓋板、缸體和活塞,回拉缸通過緊配合的鍵聯接固定在缸體上;回拉缸的活塞桿通過大螺母固定在回拉蓋板上,活塞桿與回拉蓋板之間安裝有球面止推軸承以適應HAGC的擺動。本實用新型的回拉缸結構簡化、緊湊;通過球面止推軸承來適應HAGC缸的擺動,安全可靠;HAGC缸與回拉缸之間的緊配合的鍵連接,使得軋機的振動對其影響較小,連接可靠,從而減少設備的維護工作量。
1183
0
本實用新型涉及一種冶金領域的防漫料裝置,是球團礦下料口防漫料裝置,包括設在球團礦下料拋物線軌跡與下料口接觸點上方的漫球口,漫球口外下方設有一個接料斗,接料斗的一端接有一個杠桿,杠桿的另一端設有一個觸點,觸點上方設有一個與皮帶拉繩開關連接的限位開關。球團礦漫到接料斗,接料斗總重量不斷增加,在杠桿的作用下,杠桿尾部上揚,接觸限位開關,使皮帶停止工作。本實用新型結構簡單,可對球團礦下料口防漫料起到很好的效果,把漫料影響降低到了最小。
1031
0
本實用新型涉及一種用于化工、石油、冶金及熱能工程中所使用的液-氣或氣-氣再沸器,它包括有殼體及其兩端的封蓋,殼體內通過管板設有換熱管,在封蓋上設有介質進口和介質出口,在殼體上設有物料進口和物料出口,其中,換熱管或是并排設置的多根直管,或是多根并排設置的U型管,各換熱管的管壁為波紋結構,且各換熱管管壁的外表面設有多孔金屬層。本實用新型將換熱管的管壁結構改為波紋結構,且其外表面涂有多孔金屬材料,殼體采用折流桿支撐管束。故本實用新型的波紋換熱管與傳統的換熱管相比較,具有傳熱系數高、流阻低,抗介質腐蝕能力強等特點。
891
0
本實用新型公開了一種支撐輥自動懸掛起吊裝置，涉及冶金輔助設備技術領域，包括起吊架，所述起吊架上設置有若干組起吊柱，每組所述起吊柱包括兩根對稱設置的起吊柱，兩根所述起吊柱之間的間距等于所述支撐輥軸承座的寬度，兩根所述起吊柱相向的一側均開設有安裝槽，所述安裝槽內鉸接有吊鉤，所述吊鉤可翻轉至完全位于所述安裝槽內，不受外力時，所述吊鉤受重力作用向下翻轉，且使所述吊鉤的一端伸至所述安裝槽外。本實用新型在對支撐輥進行吊裝時只需控制起吊裝置沿豎直方向升降即可，不需要操作人員參與，有效地避免了人工吊裝帶來的問題，且吊裝穩定。
771
0

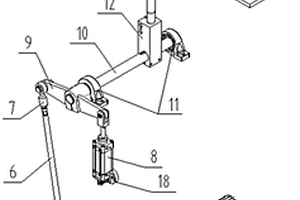

本實用新型涉及的是干粉壓機60噸型拉桿送料裝置，是一種粉末冶金行業專用全自動60噸制品成型壓機壓制產品時，原材粉料能夠有效率的自動輸送入成型模腔的裝置。包括主傳動軸、傳動滾子軸承、送料凸輪組、送料杠桿、關節軸承一、關節軸承二、拉桿、氣缸組件、送料擺臂、轉軸、立式軸承座、送料桿座、送料桿、料靴支架、料靴、料靴工作臺面、齒輪組和氣缸安裝支架。在滿足原來自動送料裝置所能夠完成的各項送料要求的情況下，大大的簡化了原來需要靠幾組齒輪傳送動力的機構，降低成本，而使用效率和穩定性卻進一步提高的一種全新的自動送料裝置。
1092
0
本實用新型涉及的是一種干粉壓機編碼器安裝傳動裝置，是粉末冶金行業干粉壓機上，用來反饋壓機工作進程的選擇編碼器的安裝傳動裝置。包括主傳動軸、鏈輪A、鏈條、鏈輪B、小軸、法蘭套、編碼器座、旋轉編碼器和聯軸器；鏈輪A用螺釘固定在主傳動軸上，并與主傳動軸同心，鏈輪B安裝在小軸上，小軸靠軸承配合安裝在法蘭套上，法蘭套安裝用螺釘固定在床身的指定位置，鏈條安裝在鏈輪A和鏈輪B上，傳遞動力，旋轉編碼器座用螺釘同心固定在法蘭套上，旋轉編碼器則用螺釘固定在旋轉編碼器座上，旋轉編碼器和小軸之間用聯軸器相連。
1177
0
本實用新型公開了一種鉻鐵球團生產系統，包含第一入料裝置、第二入料裝置、加濕裝置、球磨裝置、混料裝置以及造球裝置，其中，第一入料裝置包含鉻鐵礦儲料倉、含碳還原劑儲料倉和粘結劑儲料倉，并且第一入料裝置的出料口與球磨裝置的入料口連接；第二入料裝置包含微硅粉儲料倉，并且第二入料裝置的出料口與加濕裝置的入料口連接；加濕裝置的出料口與混料裝置的入料口連接；球磨裝置的出料口與混料裝置的入料口連接；混料裝置的出料口與造球裝置的入料口連接。該系統通不但達到了冶金粉塵資源綜合利用的目的，還改善了鉻鐵礦造球成型條件，使鉻鐵礦干球團強度明顯提高。
1197
0
本實用新型涉及一種用于化工、石油、冶金及熱能工程中所使用的氣-液、液-氣、氣-氣或液-液換熱器,它包括有殼體及其兩端的封蓋,殼體內通過前、后管板設有換熱管,在封蓋上設有介質進口和介質出口,在殼體上設有物料進口和物料出口,其中,換熱管可以是并排設置的多根直管,也可是多根并排設置的U型管,各換熱管的外壁設有螺紋槽,其內壁設有多孔金屬層或螺紋槽或波紋槽。本實用新型在換熱管的外壁設有螺紋槽,在其內壁設有多孔金屬層或螺紋槽或波紋槽,殼體采用折流桿支撐換熱管管束。故本實用新型的換熱管與傳統的螺紋管、光滑管相比較,具有雙面強化,傳熱系數高、流阻低,抗介質腐蝕能力強等特點。
1135
0

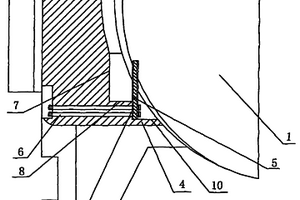

本實用新型涉及冶金行業中的中厚板熱軋軋機的相關部件,是中厚板熱軋軋機上工作輥導衛板封水裝置,包括工作輥、上工作輥導衛板,上工作輥導衛板上設有橡膠皮帶,橡膠皮帶與上工作輥導衛板通過螺栓固定,并與工作輥緊密貼合。橡膠皮帶自身有比較大的彈力,與工作輥緊密地貼合,工作輥、橡膠皮帶及上工作輥導衛板之間形成了一個排水區,來自上工作輥及上支撐輥上的冷卻水能夠順暢地排到工作輥兩側,較好地避免了冷卻水掉落到軋件上。橡膠皮帶具有較好的抗磨損性,可減少備件的消耗量。
1123
0

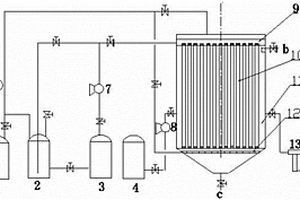

本實用新型涉及一種膜分離濃縮分離洗滌礦漿的裝置，屬于濕法冶金領域。該裝置包括有膜過濾器，膜過濾器中包括有箱體、沉降室，沉降室設置于箱體的下方，在箱體內部安裝有至少一個膜元件，所述的膜元件的內部設置至少一條滲透液通道，膜元件的外部設置有滲透液通道的開口，在開口處設置有密封頭，密封頭將開口與平板膜元件的截留側隔開，至少一個密封頭上設置有膜元件產水口；在膜元件的下方設置有曝氣管；在箱體上還設置有進料口和供氣管。本實用新型中的終端式分離膜過濾系統是核心，通過正壓微錯流過濾或負壓抽濾，確保了礦漿濃縮分離的連續化生產，通過氣體正壓壓榨和水氣攪拌洗滌，提高了礦漿中的金屬離子的回收率，降低了投資和運行成本。
1046
0
本實用新型公開了一種便于更換的爐內懸臂輥道，屬于冶金機械設備技術領域。本實用新型包括輥子總裝和底座，所述的輥子總裝的中部設置有軸承座，輥子總裝的軸承座與底座的連接處設置有聯接螺栓副和調整墊片，所述的輥子總裝通過聯接螺栓副安裝在底座的上部，調整墊片墊裝在軸承座與底座之間，軸承座的側邊對稱設置有擋塊，輥子總裝的軸承座底部固定設置有滑輪。本實用新型結構簡單、可靠、便于安裝制造，且維護方便、安全，尤其適用于爐側燒嘴眾多、安裝空間狹小、輥道本身大而重、而裝料側平臺又無檢修空間的場合，工作效率高，可以大大減少企業軋鋼車間的維修成本。
944
0

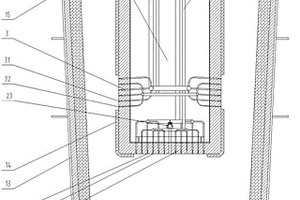

本實用新型涉及冶金技術領域，公開了一種壁面加熱新型節能鋼包烘烤裝置，包括包蓋、底部燃燒器；所述包蓋由蓋板及柱形內腔組成，蓋板外沿將鋼包上口完全覆蓋，蓋板上開有孔，內腔為上端開口的封閉空腔結構，內腔上端密封固定于蓋板下側并且蓋板開孔位于內腔上部；所述底部燃燒器安裝于內腔底端，底部燃燒器噴口穿過內腔開口于內腔底端外側，燃料通道和助燃劑通道由蓋板開孔伸入內腔與底部燃燒連接；所述包蓋的表面設有耐火層。本實用新型的優點在于：縮短火焰與包底的距離，直接烘烤鋼包底部耐火材料，同時采用側面燃燒器近距離直接烘烤鋼包側壁，縮短烘烤時間，節約燃料；燃料消耗下降30%～50%，烘烤時間縮短20~30%，降低NOx排放量。
833
0
本實用新型公開了一種簡易喂絲導管接長裝置。屬于鋼鐵冶金領域，包括底部的接長管，在所述接長管的上部焊接有頭部喇叭口，在所述頭部喇叭口的外壁上安設有活動對接管，在所述活動對接管的另外一端安設有用于掛設掛鉤的掛點。本實用新型所述的簡易活動式喂絲接長管用于現有喂絲導管在喂絲狀態下的有效延伸，在鋼包鋼水液面之間，起到了輔助接長的作用，只要活動式喂絲接長管與現有喂絲導管有效對接上即可，解決了現有喂絲導管無法將絲線近距離有效垂直導入鋼水的問題；另外本實用新型還可解決非喂絲供電階段的濺渣堵塞問題。減少冶煉時間，降低了能耗，同時降低了崗位操作工的勞動強度。對質量的穩定性起到更精準的支撐作用。
