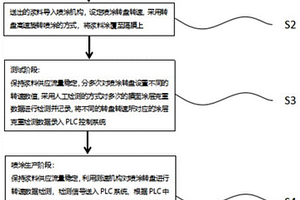

本發明公開了一種鋰離子電池涂覆膜生產中涂層克重監測裝置及方法,其中監測裝置包括料筒、供料泵、流量計、噴涂機構、測速機構、PLC控制系統及顯示屏,所述料筒內漿料通過供料泵和流量計輸送至噴涂機構,噴涂機構用于將漿料處理成細小的霧狀,并甩出至隔膜上,測速機構用于檢測噴涂機構的轉盤轉速,并且測速機構將檢測的數據傳輸給PLC控制系統,PLC控制系統用于監測供料流量數值和噴涂機構的轉盤轉速數值并進行記錄和分析,顯示屏顯示監測的各項數據。本發明通實現了高精度控制,確保了漿料的穩定供應和輸送;同時,通過對噴涂機構在線檢測,實現對膜面涂層克重數據變化情況的實時監測,減少了人工檢測的繁瑣操作,節省了大量生產成本。
本實用新型公開了一種鋰電池隔膜噴涂供料回料系統,包括供料桶和通過供料管與供料桶連接的噴頭,供料桶的頂部和底部分別設有進料口和下料口,供料管的起始端連接在供料桶底部的下料口上,供料管上設有供料閥和供料泵,沿料液流動方向,供料泵位于供料閥之后,供料管上位于供料泵和噴頭之間的位置上設有儲料罐,噴頭位于儲料罐的上方,儲料罐一端的設有回液槽,回液槽與儲料罐之間、回液槽與噴頭之間均連接有余料回收管,回液槽與供料桶之間連接有回料管,回料管上設有回料桶,回料桶與回液槽之間的回料管上設有回料泵,回料桶的頂部連接有脫泡裝置,回料桶和供料桶之間的回料管上設有回料閥,回料管的末端通入到供料桶的進料口內。
本實用新型屬于電池領域,具體的說是一種電容型鎳鈷錳三元正極鋰離子電池,包括電池主體、插口和底座;所述電池主體一端開設插口,所述電池主體下端插設于底座上端的內部;所述底座左右兩端皆設置有卡合機構,所述卡合機構包括移動桿、連接組件和滾珠,所述底座左右兩端的內部皆通過連接組件活動安裝移動桿,且移動桿內側與底座一端的內壁之間焊接復位彈簧;解決了電池主體不便于得到定位的問題,通過卡合機構,便于操作人員對電池主體進行固定,防止在使用的過程中,電池主體發生位移的情況而影響裝置整體的正常使用,提高了操作的便捷性,降低了操作人員的操作強度,同時提高了操作的實用性。

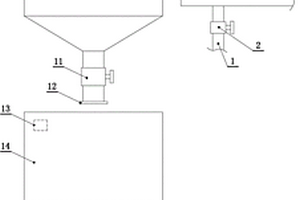

一種鋰離子電池負極漿料涂布裝置,包括上下對應設置的上儲料罐和下儲料器,上儲料罐的出料口位于下儲料器上方,下儲料器的出料口位于涂布機頭的料槽上方,上儲料罐密閉連通有進料管,上儲料罐的出料口處安裝有篩網。上儲料罐還密閉連通有真空氣管,真空氣管又密閉連通有真空抽氣管和排氣管。進料管上密閉連接有進料閥,真空抽氣管上密閉連接有真空抽氣閥,排氣管上密閉連接有排氣閥。上儲料罐的出料口密閉連接有下料閥門,下儲料器的出料口密閉連接有出料閥門。上儲料罐內安裝有上液位感應器,下儲料器內安裝有下液位感應器,料槽內安裝有涂布液位感應器。真空氣管上還密閉連接有壓力表。進料管與隔膜泵相通。

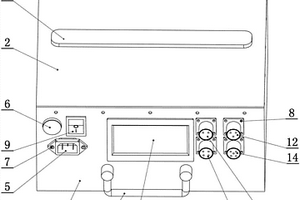

本實用新型公開了一種智能倉儲用鋰電池,提高了一種能量密度高、體積小、集成度高的電池。本實用新型采用的技術方案為:包括向上開口的電池殼,電池殼上裝有電池蓋、提手和不銹鋼把手,電池殼內裝有電池組,其特征是:電池組的側面焊接有保護板,電池殼前側面上安裝有蜂鳴器、船型開關、品字頭充電座、顯示屏,保護板和電池組電路相連接。本實用新型的優點效果在于:內部電芯組合方式合理靈活,操作簡便,體積小,能量密度高,重量輕,防震性能好等特點,牢固性可靠,安全性能高;保護板除了具有基本的保護功能外,還具有充電自動均衡,顯示屏能夠直觀的顯示電池組的電量、電壓、工作方式等參數,所以符合智能倉儲用電池組的各項要求,使用效果好。
一種應急燈用鋰電池,包括電池殼,電池殼上蓋有電池蓋,電池殼內設計有電芯放置槽,電芯放置槽內放置有電芯,電池殼的左右兩端設計有殼固定金屬片卡槽,電池蓋的左右兩端設計有蓋固定金屬片卡槽,蓋固定金屬片卡槽與殼固定金屬片卡槽相對應,兩個殼固定金屬片卡槽內分別裝有正極金屬片和負極金屬片,正極金屬片的內表面固定連接有彈簧,彈簧與電芯的正極相接觸,負極金屬片的內表面固定連接有凸臺,凸臺與電芯的負極相接觸,電池殼內還裝有保護板,保護板通過導線與正極金屬片和負極金屬片相連接,電池蓋上開有輸入輸出口,本實用新型電芯和電芯之間可進行能量轉換、可靠性強、節約能源及成本。

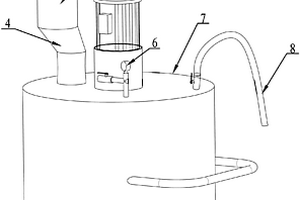

本實用新型公開了一種鋰電池粉料上料裝置,包括攪拌系統,真空進氣管連接過濾器,過濾器連接粉塵過濾閥,粉塵過濾閥通過管道連接攪拌系統,攪拌系統安裝在儲料罐上,儲料罐設有真空壓力表和進料管。該裝置可以提高漿料的配比精度,減少電池粉料在空氣中的暴露時間,大大提高了電池的性能,保護了車間環境,節約了時間,提高了工作效率。本實用新型裝置,結構簡單、合理,拆卸、清洗方便,減少了粉塵的污染和工人的勞動強度,提高了漿料的配比精度和電池的穩定性,節約了勞動時間,大大提高了生產效率。

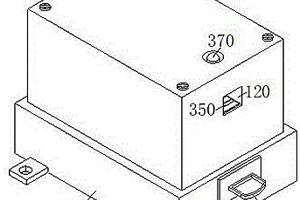

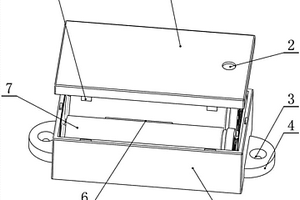

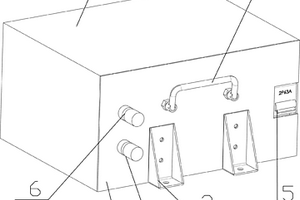

一種房車備用鋰電池,包括電池殼,電池殼帶有開口,電池殼的開口處固定安裝有電池蓋,電池殼內通過固定支架固定安裝有電池組;電池蓋上固定安裝有正極極柱、負極極柱、固定腳和活動把手,正極極柱和負極極柱從電池蓋的壁上穿過,固定腳和活動把手位于電池殼外面,固定支架上固定安裝有保護板,保護板分別與電池組、正極極柱和負極極柱電連接。電池組與固定支架之間設有密封泡棉。電池殼上開有固定孔,該固定孔處的電池殼背面固定安裝有開關,開關串聯在正極極柱和負極極柱與保護板之間的電路中。本實用新型結構簡單,體積小、重量輕、易于攜帶,使用時便于連接,可以持續較大電流充放電,便于安裝和拆卸,安全性好、牢固性好。
一種安全穩固、能有效利用空間的電動車用磷酸鐵鋰電池組,包括電池箱,電池箱上面蓋有電池蓋,電池蓋上開有極柱固定孔,極柱固定孔內固定安裝有極柱,極柱中間開有通孔,通孔上部為電池組連接孔、下部為匯流排連接孔;電池箱內排列有電芯,電芯的電極與電池箱之間設有匯流排,匯流排與極柱固定連接。電池蓋上開有兩個極柱固定孔,兩個極柱固定孔之間的電池蓋上面固定連接有隔離筋,隔離筋與電池蓋為一體結構。電芯的其中一個電極側設有青稞紙,青稞紙位于電芯與匯流排之間。極柱通過固定螺母固定安裝在電池蓋上。電芯的排列方式包括有直排、密排、半密排。本實用新型采用單體電芯組合的方式,很好地對電芯并聯固定,最大限度的節省了空間。

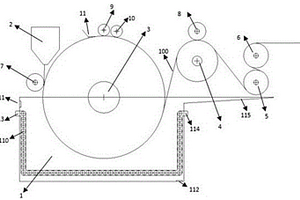

本實用新型公開了一種濕法鋰電池隔膜鑄片輔助冷卻系統,涉及包括冷卻槽,鑄片模頭,1#激冷輥,2#激冷輥,3#激冷輥,4#激冷輥,5#激冷輥,6#擠壓輥,7#除油輥,8#除油輥,刮油刀,鑄片,冷卻水管,冷卻槽油進口,冷卻槽油出口,冷卻水管進口,冷卻水管出口,加長托盤。本實用新型通過冷卻槽內白油與激冷輥的同步使用,可確保模頭擠出的鑄片內外兩側獲得一致的冷卻效果,相似的外觀形貌,且不引入水等雜質。冷卻槽可同時收集鑄片在冷卻成型中滴落的白油進行再次使用,提高資源利用率。

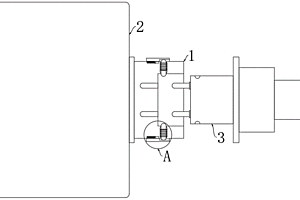

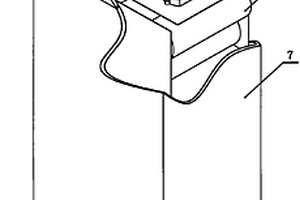

本實用新型公開了一種方便充電的鋰電池組結構,包括電池組,所述電池組的側壁設置有用于電池組充電的充電座,所述充電座的外側套設有可滑動的滑套,所述充電座與滑套之間對稱設置有兩個彈性機構。本實用新型結構設計合理,在滑套的作用下能夠將限制桿進行限制固定,完成插座的限制固定,也保證了插座的固定效果,避免插座出現松動的情況。
本實用新型公開了一種鋰電池正極材料烘烤用托盤,包括托盤主體、固定柱、墊腳、手托、開口、鉸鏈、蓋板、透氣孔、托座,所述托盤主體底端等角度焊接固定有四個豎直方向的固定柱,所述固定柱下端螺接固定有水平方向的墊腳,所述托盤主體前后兩端沿中線對稱焊接固定有水平方向的手托,所述手托中部開有豎直方向的開口,所述托盤主體上端通過右端螺接固定的鉸鏈鉸接固定有水平方向的蓋板,所述蓋板上端沿圓心環繞開有多個豎直方向的透氣孔,所述蓋板上端對應墊腳的位置等角度焊接固定有四個水平方向的托座,本實用新型提高了熱量的傳遞效率并將熱量在傳導的過程中的損耗大大降低。

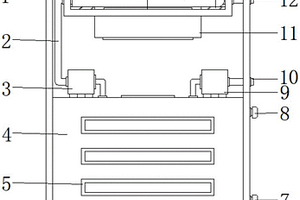

本實用新型公開了一種鋰電池供電的電阻點焊機用水冷機,包括箱體和防護網,所述箱體的內部底端固定有水箱,且水箱的外側貫穿安裝有散熱條,所述水箱的上端面兩側分別固定有回液泵和輸液泵,所述箱體的內部頂端中間處固定有風箱,所述箱體的上端面中間處開設有凹槽,且凹槽內固定有散熱管,所述散熱管的一端貫穿安裝有流通管,所述凹槽的內部底端開設有通槽,且通槽連接風箱內部,所述防護網固定在凹槽的開口處,所述箱體的前端面上側嵌入安裝有控制面板,所述箱體的前后端面下側均等距開設有氣流口,所述箱體的一側上端貫穿安裝有回液管。本實用新型具備節能的同時提高散熱性能和雙通路控制,便于使用的優點。

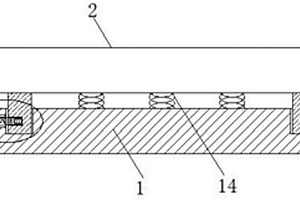

本實用新型公開了一種用于檢測高平整性鈷酸鋰電池的壓力化成板,包括絕緣本體和壓力化成板主體,壓力化成板主體位于絕緣本體的上方,絕緣本體靠近兩端的上表面對稱開設有凹槽,壓力化成板主體的下表面對應凹槽的位置處固定連接有與凹槽匹配的凸塊,且凸塊遠離壓力化成板主體的一側與凹槽的槽底相抵,兩個凸塊的相背側壁上均開設有卡槽,卡槽的槽底固定連接有第一彈簧,第一彈簧的另一端固定連接有與卡槽匹配的卡塊,凹槽的側壁對應卡塊的位置處開設有與卡塊匹配的移動槽,卡塊遠離第一彈簧的一端穿過卡槽的槽口并延伸至對應的移動槽內。本實用新型使得壓力化成板方便根據需要進行快速拆換。

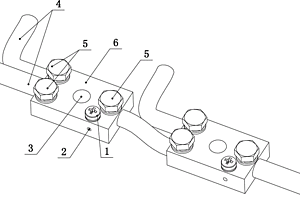

一種鋰電池串并聯連接器組件,包括導電銅座,導電銅座為立方體,導電銅座上開有貫穿其厚度方向的固定通孔,固定通孔內螺紋連接有固定螺栓組件,導電銅座的前側壁左右對應向內凹陷開設有兩個導線插接孔,導電銅座的后側壁向內凹陷開設有一個導線插接孔,導電銅座的頂壁前側左右對應向內凹陷開設有兩個導線壓接孔,此兩個導線壓接孔與導電銅座前側的兩個導線插接孔一一對應且互相貫穿,導電銅座的頂壁后側向內凹陷開設有一個導線壓接孔,此導線壓接孔與導電銅座后側的導線插接孔相互對應且互相貫穿,每個導線壓接孔內都螺紋連接有一套電纜壓接組件,每個導線插接孔內都插接一根軟連接電纜,電纜壓接組件里端頂壓在軟連接電纜上。

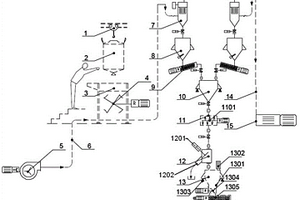

本發明公開了一種鋰離子電池隔膜的粉料流料系統,包括投包站、兩個料氣分離器及真空泵,投包站的下方通過設有鼓風機,料氣分離器的頂部設有抽真空口、側面設有進料口、底部設有下料口,投包站的壁面上設有攪拌裝置,一個料氣分離器的進料口通過管道與投包站的出料口連接,另一個料氣分離器的進料口通過管道與添加劑儲罐連接,兩個料氣分離器的抽真空口分別通過管道與真空泵連接,每個料氣分離器的下方分別設有緩沖料斗,每個緩沖料斗的出口處分別設有雙螺桿輸送器,緩沖料斗下部設有配料秤,雙螺桿輸送器內具有兩根同向嚙合的配料螺桿,兩個雙螺桿輸送器的出口均通入到配料秤內,配料秤下方從上到下依次設有攪拌倉、金屬分離器及喂料失重秤。

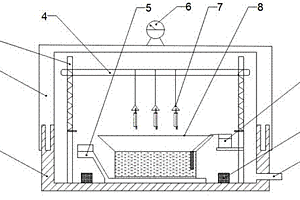

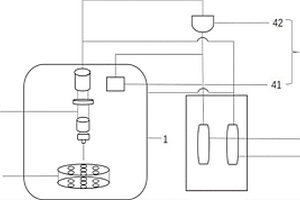

一種鋰離子電池電芯吸液量測試裝置及方法,其特征在于,檢測裝置包括:密封容器底座,密封容器上蓋,滑動支撐柱,橫梁,數顯電子稱,夾頭,容器,數顯熱電偶,加熱裝置,通氣孔,真空壓力表。產品開發過程中可快速測試電池電芯吸液量,避免浪費或不足??奢^簡單的測試出電池電芯吸液工藝參數,可對批量生產參數控制提供依據??煽焖贉y試出電解液與電芯吸收電解液能力的匹配性。
本實用新型公開了一種新型的鋰電池串聯支架,包括:下支架,所述下支架下端為用于套接固定電芯的下支架電芯固定槽,所述下支架上部的圓形板體兩側設有扣合槽,所述下支架中心處設有貫通的下支架穿插孔;上支架,所述上支架連接在下支架上部,所述上支架上端為用于套接固定電芯的上支架電芯固定槽,所述上支架下部的圓形板體兩側設有彈扣,所述彈扣卡接扣合槽,所述上支架中心處設有貫通的上支架穿插孔;銅彈簧壓片,所述銅彈簧壓片設置在上支架和下支架之間。本實用新型能夠實現免點焊,且不需要折疊,只需上下組合即可,提高了生產效率,又減少了生產成本,易操作,更安全。
本實用新型公開了一種鋰電池隔膜破膜溫度測量系統,包括:加熱裝置、穿刺裝置、隔膜、測量裝置、控制及數據采集處理裝置。加熱裝置、穿刺裝置、測量裝置和控制及數據采集處理裝置通過電信號相互連接。本實用新型可以實現通過動態溫度的監控,測量隔膜穿刺強度隨溫度變化的關系,通過穿刺強度變化能準確反應隔膜的破膜溫度,提高了隔膜破膜溫度測量的準確性。

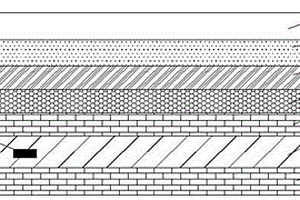

本實用新型公開了一種用于鋰電池的雙面涂碳的復合銅箔,包括銅箔層,所述銅箔層上設有絕緣層,所述絕緣層上設有散熱層,所述散熱層上設有阻燃層,所述阻燃層上設有氟塑料層,所述銅箔層內設有溫度傳感器,所述溫度傳感器電連接有控制主板,所述控制主板電連接有顯示屏、警報器以及控制開關。本實用新型能夠防患于未然,非常實用,極大程度上保護了人們的安全。

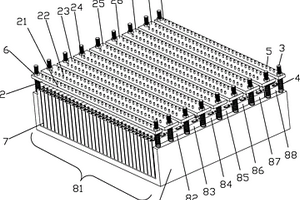

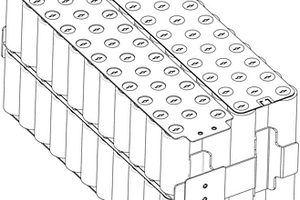

一種新型倍率放電鋰電池模塊,包括電芯模塊,其特征是:電芯模塊之間的兩個面分別設置有串聯成型鎳片,兩個串聯成型鎳片之間安裝有隔離支架,電芯模塊一側設置有負極放電匯流組件,另一側設置有正極放電匯流組件,電芯模塊外安裝有串聯匯流組件。所述的電芯模塊采用單體電芯加紙套管粘接而成;正極放電匯流組件由正極匯流銅片與并聯成型鎳片通過激光點焊復合而成;串聯匯流組件由串聯匯流銅片與兩組并聯成型鎳片通過激光點焊復合而成;負極放電匯流組件由負極匯流銅片與并聯成型鎳片通過激光點焊復合而成。
一種串并聯互轉的鋰離子電池組,包括向上開口的外箱,外箱內裝有電池組,電池組內設計有正極匯流排和負極匯流排,正極匯流排和負極匯流排上固定連接有凸極柱,凸極柱上連接有可切換的串聯板或并聯板,串聯板上表面設計有連接栓,串聯板的下表面設計有連接片,連接片的端部引出終端導流片,連接片處通過螺柱連接有2P連接器和4P連接器,2P連接器和4P連接器上連接有凹極柱,凹極柱之間為串聯,凹極柱與串聯板之間設計有彈簧,凹極柱與凸極柱相對應。
本實用新型提供一種鋰離子電池模組測試裝置,包括:容置槽、垂直設于容置槽兩側壁上的數對絲桿、分別套設于數對絲桿上的數個彈簧、兩端分別套設于每對絲桿上的數個壓板、分別旋合于數對絲桿上的數個螺母、及分別設于數個壓板上的數個探針,所述數個探針分別與待測試的每一單體電芯的正負極相對應,通過探針與壓板將多個單體電芯并聯連接成并聯電池組,并將多個并聯電池組串聯連接成電池模塊,電芯之間不需要通過焊接導電片進行連接,拆卸方便,簡單實用,大大提高了電池成組的效率與質量。

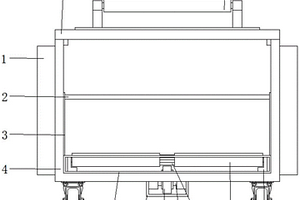

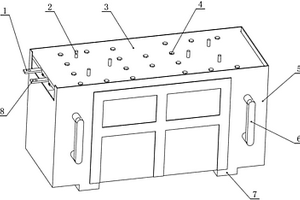

本實用新型涉及轉運設備技術領域,尤其涉及一種鋰電池組生產用的轉運裝置。其技術方案包括側箱、抬桿和箱體,所述箱體下端面中間處嵌入安裝有驅動箱,所述驅動箱內部兩端均通過轉軸轉動安裝有驅動齒,且兩個驅動齒間通過傳動鏈傳動連接,所述箱體的內部底端固定有底箱,且底箱的內部通過轉軸等距轉動安裝有轉筒,且轉筒的上端位于底箱的上端開口處外側,所述箱體的上端面開口處固定有頂蓋,所述箱體的后端面上側固定有推桿,所述側箱共設有兩個,且兩個側箱分別固定在箱體的兩側,所述側箱的內部滑動安裝有滑板,所述箱體的內部兩側均等距開設有通槽。本實用新型具備自動上下料,降低人力消耗和分層存儲,提高單次轉運量的優點。

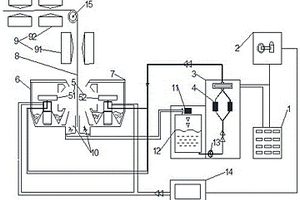

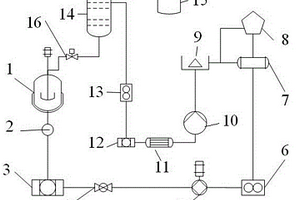

本實用新型涉及一種新型鋰電池隔膜噴涂裝置及其使用方法,包括M面噴涂組件、N面噴涂組件、轉盤、供料系統、回料系統、回料槽、冷卻系統、過濾器、控制系統、聯動調節裝置、烘箱組件、張力調節裝置、隔膜、供液泵,所述供料裝置由供料泵及流量計模塊、需將供料系統整合為一體、且供料罐帶有攪拌功能防止漿料沉淀,攪拌桿由電機控制,所述M面噴涂組件與N面噴涂組件實現速度聯動控制,所述烘箱組件可將隔膜雙面同時烘干。本實用新型具有操作方便、涂布效果好、工作效率高、節省成本等優點。

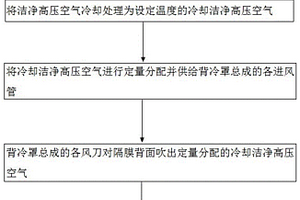

本發明公開了一種濕法鋰電池隔膜背面冷卻工藝,該工藝的步驟如下:A、對背面冷卻采用的空氣進行潔凈過濾并加壓送出潔凈高壓空氣;B、將潔凈高壓空氣冷卻處理為設定溫度的冷卻潔凈高壓空氣;C、將冷卻潔凈高壓空氣進行定量分配并供給背冷罩總成的各進風管;D、背冷罩總成的各風刀對隔膜背面吹出定量分配的冷卻潔凈高壓空氣;E、工業廢氣處理裝置從背冷罩總成的的排風口抽取隔膜背面冷卻時釋放的含油煙的工業廢氣并進行達標處理后排入大氣。本發明的工藝能夠實現隔膜背面冷卻效率的提升以及工業廢氣的達標排放,從而有效提高隔膜背面剝離強度;通過對隔膜非貼輥面微觀結構的改善,降低隔膜透氣度并改善隔膜內阻,有利于電池倍率性能的提升。

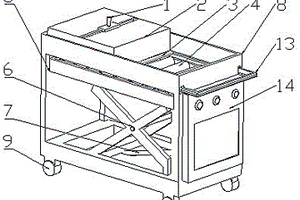

本發明涉及一種新型鋰電池隔膜防塵投料裝置及使用方法,包括切刀,料盒,傳動帶,傳動輥,液壓臺,液壓支架,液壓缸,車體,滑動裝置,出料口,輸料管,真空泵,手柄,程序控制裝置。在液壓臺降在最低點時,將料包放在液壓臺上,隨著傳動輥的轉動和液壓支架的升起,料包進入預定位置;傳動帶隨著傳動輥反轉的轉動,料包進入投料位置,蓋上料盒,用切刀將料包切割;粉料在真空負壓的條件下,被吸入料桶。本發明具有操作方便,增強投料效率,減少粉塵,方便控制金屬異物的特點。
