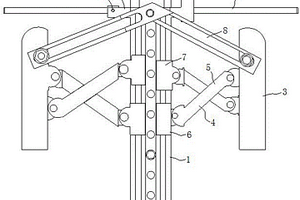

本實用新型涉及一種鋰離子電池硬封機調試多功能模擬電池夾具結構,包括縱向導軌架、橫向導軌架,安裝在縱向導軌架兩側的電池寬度調節組件以及設置在橫向導軌架上的電池極耳中心距調節組件,電池寬度調節組件包括寬度擋板,與寬度擋板鉸接的第一鉸接臂、第二鉸接臂,安裝在第一鉸接臂端部的第一滑動塊以及安裝在第二鉸接臂端部的第二滑動塊,第一滑動塊和第二滑動塊均安裝在縱向導軌架上并與縱向導軌架滑動配合;電池極耳中心距調節組件包括兩個滑動調節板以及安裝在滑動調節板上的極耳模擬板,滑動調節板與橫向導軌架滑動配合。該夾具可按現場的工藝要求來適應電池的極耳中心距、電池的寬度、電池的高度,能適應不同型號、規格的鋰電池使用。
本實用新型涉及一種具有防水功能的鋰離子蓄電池,包括外殼,所述外殼頂部設有蓋板,所述蓋板上設有固定螺栓,所述固定螺栓底端貫穿蓋板螺紋連接有固定塊,且所述固定塊固定連接外殼,所述外殼頂部設有隔水槽,所述隔水槽內設有橡膠墊,所述橡膠墊頂部設有V型槽,所述V型槽內設有抵條,所述抵條頂部固定連接蓋板,所述外殼內腔底部設有緩沖墊,所述緩沖墊頂部連接有安裝板,所述安裝板頂部固定連接有固定架,所述固定架上安裝有鋰電池,所述固定架兩側設有限位框,所述限位框內設有防潮劑顆粒,所述限位框相對一側設有隔網,該具有防水功能的鋰離子蓄電池提高了防水效果,且能夠去除蓄電池內部的水汽,避免影響蓄電池的壽命。
本實用新型公開了一種鋰電芯極片用高精度激光測厚裝置,包括輸送機和檢測架,所述輸送機的頂面焊接有檢測架,且檢測架內側頂面焊接有支柱;本實用新型中,通過啟動輸送機下部安裝的伺服電機,促使伺服電機輸出端在皮帶和皮帶輪的作用下帶動傳送帶內的輥筒轉動,使得輥筒帶動傳動帶輸送待檢測鋰電芯極片,此過程中,通過轉動檢測架上設置的雙向螺紋桿,由于兩個L型桿均通過螺紋孔與雙向螺紋桿螺紋連接,且兩個L型桿的一端均焊接有導向板,使得兩個導向板的間距可調,便于調節待檢測鋰電芯極片輸送路徑的寬度,而通過開啟支架上的氣缸做往復運動,促使氣缸的活塞桿帶動活動條,使得兩個活動條相向移動過程中對極片進行居中導向,保障精準度。
本實用新型公開了一種錳酸鋰材料自動粉碎裝置,包括粉碎機本體的下方設置有集料機構,集料機構包括轉運框、推料板、推動桿、漏料槽和收集框,推料板位于轉運框的內部,推動桿的一端與推料板固定連接,推動桿位于轉運框上,漏料槽開設于轉運框內壁的底端,收集框位于轉運框的下方,轉運框內壁的邊側開設有圓孔,推動桿與圓孔的內腔滑動穿插連接,轉運框的兩側均設置有支撐板。本實用新型通過利用轉運框、推料板、推動桿、漏料槽和收集框的相互配合,推料板推動粉碎后的錳酸鋰材料進入到漏料槽的內部,收集框進行收集,進而有利于在對錳酸鋰材料進行粉碎的同時進行持續出料,便于減少工作時間,提高工作效率。
本發明公開了一種鋰釔共摻雜高性能鈉離子電池正極材料及其制備方法,所述鈉離子電池正極材料為鋰釔共摻雜的P2型層狀過渡金屬氧化物材料,具體的化學式為NaxFeaMnbLicYdO2,其中0.6≤x≤0.7,0<a≤0.27,0.62≤b≤0.75,0.11≤c≤0.175,0<d≤0.1;其制備過程是利用濕式球磨法制備前驅體,再采用中低溫固相燒結法分步煅燒來合成目標材料,并且材料的首次可逆容量約為200~220mAh/g。本發明所制得的材料可應用于鈉離子電池領域,其中的氧離子能夠參與氧化還原反應,并且稀土Y3+離子具有支柱效應,使得材料具有工作電壓高、能量密度高及結構穩定性好的優點;所制備的材料合成涉及的元素儲量豐富,環境友好,制作成本低,具有廣闊的應用前景。
本實用新型涉及一種電動汽車鋰電池極片氣浮式導引裁剪裝置,包括兩塊輔助板,兩塊輔助板的上端安裝在剪切板上,剪切板的中部設置有進刀口,且剪切板上均勻設置有四個凹形槽,每個凹形槽左右兩端內壁上均通過軸承安裝有一個二號輥輪,二號輥輪對極片起到了輔助導向的作用,剪切板右端通過電機座安裝有四號驅動電機,四號驅動電機的輸出軸通過聯軸與呈空心結構的轉軸相連,轉軸的左端通過軸承與氣泵相連,氣泵安裝在剪切板左端,轉軸的外壁從左往右軸向均勻設置有吸盤,吸盤在氣泵的作用下可以吸住極片。本實用新型可以實現鋰電池極片氣浮導引和快速裁剪功能,無需人工操作,且具有操作簡單、裁剪速度快、工作效率高等優點。

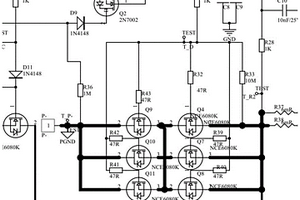

本發明提供一種帶多重保護功能鋰離子電池電路,包括充電防反接電路、溫度傳感器雙路并聯溫度保護電路、充電雙路開關MOS串聯保護電路、放電雙路開關MOS串聯保護電路、電池充放電熔斷保險絲保護電路、每節電池電壓過充、過放保護電路、電池充電過電流保護電路、電池放電過電流保護電路。本發明采用一個集成芯片做為主控制,通過對每一節電池(BATTERY BAT1—BAT10)每一節電池電壓進行采集。充電、放電時,能確保鋰離子電池的安全性。同時具有充電、放電過電流保護、溫度保護、防反充電、熔斷保險等多重保護功能。
本發明公開了一種中置極耳焊接式鋰離子倍率電池,包括:卷繞式鋰電芯,所述鋰電芯包括正極片、負極片以及設置于所述正極片和所述負極片之間的隔膜;所述正極片內部設置有正極耳,所述負極片內部設置有負極耳。本發明能夠增加電池的導電性能,減少極片的極化,大大提升了電池的導電性能,從而達到提升倍率性能的效果。

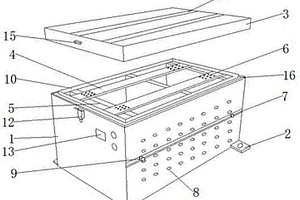

本實用新型公開了一種鋰電池防爆盒,包括殼體,所述殼體的上端設有匹配的殼體蓋,所述殼體上端開口處設有擋板,所述擋板上設有第一固定螺栓孔,所述殼體的內部設有夾緊板,所述夾緊板與殼體之間活動連接,所述夾緊板的側邊設有第二固定螺栓孔,所述殼體的兩側面設有長條孔,所述長條孔內設有與第二固定螺栓孔螺接的緊固螺栓,所述長條孔的上方和下方均勻開有散熱孔,所述殼體另一側設有鎖緊扣,所述鎖緊扣的一側開有開孔,所述殼體蓋的兩側設有卡塊,所述卡塊與鎖緊扣之間相互匹配,該實用新型設計合理,結構簡單,可以將殼體內部的鋰電池很好的進行固定,并且具有良好的防爆性,值得大力推廣。

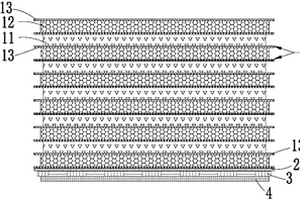

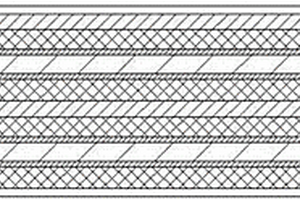

本實用新型涉及一種高安全性自加熱聚合物鋰離子二次電池,由N組電芯極組層疊后在最外層電芯極組外面依次層疊一層聚酰亞胺微孔膜片、導熱金屬箔片、PTC發熱膜片構成電池芯,電池芯外側包覆外殼;電芯極組包括正極片、負極片、聚偏氟乙烯(PVDF)涂層隔膜紙,組合方式由上到下依次為正極片、聚偏氟乙烯(PVDF)涂層隔膜紙、負極片、聚偏氟乙烯(PVDF)涂層隔膜紙,低溫環境下電池充電時,外部電路導通,PTC發熱膜片對電池內部加熱,電池將電池內部加熱到15℃左右,防止電池在低溫環境下充電析鋰,延長了電池的使用壽命。
本發明涉及一種高安全性鋰離子二次電池,包括外殼,外殼內設有多個疊置的電芯單元,電芯單元包括負極片和正極片,負極片和正極片之間設有隔膜,正極片的兩側表面上設有導電油墨層;導電油墨層的成分包括碳粉,PTC粉,分散劑PVDF,溶劑NMP,其中,碳粉的質量份為50%?80%、PTC粉的質量份為20%?50%、分散劑PVDF的質量份為1%?5%。此鋰離子二次電池在正常充放電時能正常運行,極片表面的導電油墨層中的碳粉能提供良好的導電性能。當電芯內部發生短路異常時,導電油墨層中的PTC粉會迅速作用內阻急速增大,從而起到降低電流直至隔斷電路的作用,保證電芯的安全性。
本實用新型公開了一種鋰電池電芯結構,屬于鋰電池電芯領域。它包括單體電芯主體以及安裝在單體電芯主體一側的正極極耳和負極極耳,正極極耳和負極極耳位于同一側,且正極極耳和負極極耳平行設置,單體電芯主體頂部的兩側均固定連接有固定塊,兩個固定塊對稱設置,兩個固定塊的頂部均開設有方槽,兩個固定塊相遠離的一側均開設有第一安裝槽,兩個第一安裝槽相靠近的一側均開設有通孔,兩個通孔分別與兩個方槽相連通,第一安裝槽的內部均設有限位機構,單體電芯主體的底部固定連接有兩個限位塊,兩個限位塊分別與兩個方槽相匹配,兩個限位塊相遠離的一側均開設有限位槽。解決了大容量的鋰電池電芯制作麻煩的問題。
本實用新型涉及一種鋰疊片離子電池極耳支架,包括支架主體,設置在支架主體上的多個槽位,槽位延伸到支架主體的一側;鋰疊片離子電池的電芯主體的一側連接極耳,極耳與電芯主體的連接位置形成極耳焊接區,支架主體的槽位扣合在極耳焊接區處極耳的正上方,支架主體隔離極耳焊接區和電芯主體。通過支架隔離極耳焊接區與電芯主體降低極耳位置的短路風險,提高安全性;同時通過支架主體上的槽位支撐極耳焊接區位置的空間,使極耳焊接區位置飽滿,從而解決極耳焊接區位置鋁塑膜塌陷的問題。
本實用新型公開了一種鋰電池漿料生產裝置,涉及鋰電池生產技術領域,包括底板,所述底板的兩側對稱分布有支撐柱,且底板的頂部安裝有第二攪拌電機,所述第二攪拌電機的頂部焊接有支撐板,且支撐板的頂部焊接有卡塊,所述支撐板的中部開設有凹槽,且支撐板的頂部連接有盛料桶,所述盛料桶的外側連接有固定套,且固定套的兩側對稱連接有固定塊。本實用新型中,第二攪拌電機的加入是為了能夠節省攪拌的時間,提高材料在盛料桶內旋轉的速度,快速使得材料攪拌均勻,通過卡塊來對盛料桶傳遞扭矩,方便盛料桶的安裝與拆卸,安裝和拆卸時對準卡塊輕放盛料桶或輕提盛料桶就可以,同時制作簡單,能夠節約成本。

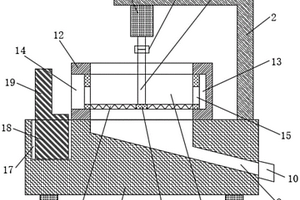

本實用新型涉及鋰電池技術領域,且公開了一種用于鋰電池電極回收旋轉篩分裝置,解決了目前現有的篩分裝置對篩筒內的大直徑物質收集不便,這樣大大影響了收集效率的問題,其包括篩分臺,所述篩分臺上端一側固定安裝有L型固定架,L型固定架上固定安裝有篩分電機,篩分電機輸出端通過聯軸器固定安裝有連接桿,連接桿下端固定連接有篩分箱,篩分箱底部包括支撐塊與篩分過濾網,連接桿與支撐塊固定連接,篩分臺與篩分箱之間安裝有篩分回收裝置,篩分臺內開設有出料滑腔,出料滑腔一端安裝有出料管;本實用新型不僅便捷的收集了大直徑物質,還完成了對篩分箱的清理,有利于后續的篩分工作,大大提高了篩分效率。
本實用新型公開了一種具有防碰撞保護結構的三元鋰離子電池,包括主體和調節機構,所述主體的頂部活動設置有頂蓋,且主體的內壁底部活動安置有緩沖機構,所述緩沖機構的外壁一側活動設置有支撐板,且支撐板的頂部連接有硬質彈板,所述調節機構安置于硬質彈板的內部,且調節機構的上方活動設置有活動框,所述活動框的內部安置有散熱機構,所述頂蓋的外壁活動設置有視窗,且視窗的一側活動安置有散熱板。該具有防碰撞保護結構的三元鋰離子電池設置有主體,連接板與主體之間為活動連接,使得連接板長期使用中,如出現損壞、故障,導致連接板無法正常運行時,使用者可通過螺絲將連接板從裝置內拆除后,對連接板進行維修或更換。
本實用新型公開了一種鋰電芯自動封裝設備,具體涉及鋰電芯封裝技術領域,包括裝置外殼,所述裝置外殼內部設置有氣缸,所述氣缸輸出端設置有活動桿,所述氣缸輸出端與活動桿固定連接,所述活動桿一端設置有擠壓板,所述擠壓板底端設置有固定框,所述固定框底端設置有傳送帶,所述傳送帶底部一側設置有更換機構,所述更換機構包括固定板,所述固定板頂端開設有活動槽,所述活動槽內部設置有固定桿,所述固定桿一端與活動槽內壁一側固定連接,所述固定桿外側設置有活動環。本實用新型通過設置更換機構,提高設備收集效率,提高生產效率,保持設備持續運轉,且收集灰塵雜質保持設備干凈整潔,使實用性更好。
本實用新型公開了一種組合式鋰電池接線端子,兩個第一通槽內腔相背一側的頂部和底部均固定連接有彈簧,所述彈簧遠離安裝塊的一端固定連接有滑塊,所述滑塊的中部貫穿連接有滑桿,兩個第一通槽之間的兩側均開設有插槽,所述插槽的頂部貫穿連接有插塊,所述插塊靠近第一通槽的一側固定連接有卡塊,所述插塊的頂部貫穿底座固定連接有蓋板,所述底座的中部開設有第二通槽,所述接線柱頂部的中部開設有凹槽,所述第二通槽內腔的頂部貫穿連接有插桿,所述插桿的底部固定連接有壓塊,所述壓塊的底部固定連接有卡齒。本實用新型通過設置滑桿、卡塊、彈簧、壓塊、凹槽和卡齒,使得該組合式鋰電池接線端子實用性強。

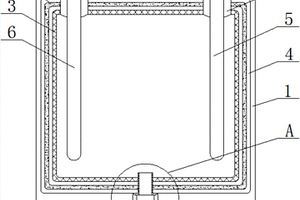

本實用新型公開了一種高性能鋰離子電池電芯結構,包括鋁塑殼,所述鋁塑殼內側設置有負極板,所述負極板內側設置有正極板,所述負極板與鋁塑殼和正極板之間均設置有隔離膜,所述鋁塑殼頂部兩側分別貫穿有正極柱和負極柱,所述正極柱和負極柱表面均套接有絕緣片,所述鋁塑殼底部兩側均開設有凹槽,所述凹槽內部設置有卡緊裝置,所述鋁塑殼底部中部開設有注液槽,所述注液槽內部設置固定柱。本實用新型通過設有夾緊裝置、固定柱和固定槽,能夠通過注液槽對電池內部的電解液進行更換或者注入新的電解液,從而使鋰離子電池具有使用壽命長的性能,并且能夠快速打開或者密封注液口,滿足了使用者的使用效果。
本實用新型公開了一種圓柱形鋰離子電池極片安裝結構,包括電池倉、殼體和散熱器,殼體的內部設有金屬連接器,金屬連接器嵌入設置在殼體中,電池倉的頂部設有殼體,殼體與電池倉緊密貼合,殼體的外側面設有塑料外殼,塑料外殼與殼體緊密貼合,塑料外殼的頂部的中部設有電池極片,電池極片嵌入設置在塑料外殼中,塑料外殼的內部設有穩壓器,穩壓器與塑料外殼緊密貼合。該種圓柱形鋰離子電池極片安裝結構,通過設置高溫膠紙與電池極片緊密貼合,且高溫膠紙厚度為一毫米,緊貼環繞在電池極片外部,通過設置環繞電池極片底部的高溫膠紙,可以使得有絕緣電池極片底部和高溫遮蔽接壤的塑料外殼的作用,以延長裝置的使用壽命及放漏電的作用。
本實用新型公開了一種具有防塵結構便于散熱的三元鋰離子電池,包括主體和手柄,所述主體的中部安置有海綿層,所述主體的右端開設有電源孔,所述主體的上下兩端安置有防護角,所述主體的后端固定有散熱孔,且散熱孔的外壁安裝有防塵蓋,所述散熱孔的內部設置有側板,且側板的左右兩端連接有旋鈕,所述手柄設置于主體的左側。該具有防塵結構便于散熱的三元鋰離子電池設置有擋板,當使用者在使用電源孔時,所述擋板的旋轉從而有效的帶動連接桿的轉動,使用者將擋板向右旋轉,將電源孔進行旋轉打開,便于使用者使用主體,通過主體的兩端安置有防護角,防護角有效的防止主體直接摔落在地下造成損壞,進而有效的保護主體內部電池。
本實用新型公開了一種圓形柱子鋰電池涂防銹油裝置,包括油箱、油泵、工作腔和集油杯,工作腔的右側面設置有刮油板,刮油板嵌入設置在工作腔中,刮油板的上方設置有壓縮空氣管,壓縮空氣管固定安裝在工作腔上,壓縮空氣管的底部設置有壓縮空氣環,壓縮空氣環固定連接在壓縮空氣管上,壓縮空氣環外表面設置有若干個噴射孔。該種圓形柱子鋰電池涂防銹油裝置,壓縮空氣環表面的若干個噴射孔進行對鋰電池表面進行吹噓,能夠加快鋰電池表面的防銹油的吹干速度,集油杯與油箱連通,當鋰電池上過量的防銹油被壓縮空氣管和刮油板去除后,都滴落在集油杯中,再回流至油箱內,即節約了油品的消耗,改善了工作環境不被污染。
本實用新型屬于鋰電池技術領域,且公開了一種鋰電池用包裝盒,包括外殼體,所述外殼體的內部兩側均通過轉軸轉動連接有放置盒,且外殼體的內部頂端通過膠水固定粘貼有兩個卡板,兩個所述卡板上均開設有卡槽,所述放置盒的一端設置有兩個連接桿,兩個所述連接桿均與兩個卡槽卡合連接,所述放置盒的內部兩端均開設有凹槽,兩個所述凹槽的內部均通過轉桿轉動連接有卡塊,該鋰電池用包裝盒通過設置卡板、卡槽、轉軸、通孔和連接桿,可通過轉軸轉動放置盒,將放置盒立起,然后通過通孔從放置盒一端按壓鋰電池,可輕松將鋰電池取出,放置盒頂端設置有連接桿,便于與卡板上的卡槽卡合,防止放置盒攜帶時發生晃動。
本發明屬于三元鋰電池技術領域,尤其為一種具有泄露收集防護功能的三元鋰電池,包括底座、電池組和定位機構,所述底座的內部安置有收集機構,且收集機構的上方安裝有外殼,所述電池組的上方設置有頂板,且電池組位于外殼的內部,所述定位機構的上方安置有握持機構,且定位機構位于頂板的內部,所述電池組的左側固定有散熱鋁片,且散熱鋁片的左側安裝有散熱機構,所述電池組的頂端表面固定有握持桿,且握持桿的右側設置有接線口。該具有泄露收集防護功能的三元鋰電池能夠對泄露進行收集防護,在電池意外泄露時,能夠對其進行收集,便于進行拆卸,便于對內部進行清理,放置時占用空間小,且散熱性能好。

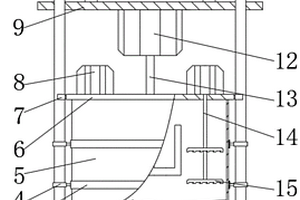

本實用新型公開了一種制備三氟甲磺酸鋰的反應裝置,該裝置包括箱體與進料管,所述進料管固定連接在箱體的頂部并與箱體的內部相連通,所述箱體的頂部固定安裝有驅動電機,所述驅動電機的輸出軸貫穿并延伸至箱體的內部,所述驅動電機的輸出軸上固定連接有承載板,所述承載板的底部固定安裝有雙軸電機。該實用新型,通過雙軸電機驅動混流板進行移動,從而對不同位置的原料起到導向作用,進而提高混合攪拌的效果,振動機構的設置可以對箱體的外壁進行敲擊,使得敲擊部分產生振動,從而使得附著在內壁上的原料脫落,以此來避免資源的浪費,同時會提高制備效果,解決了以往制備三氟甲磺酸鋰的反應裝置實用性不佳的問題。

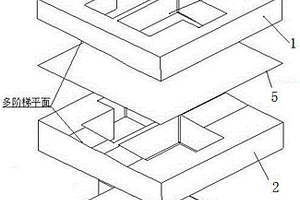

本實用新型公開了一種鋰離子二次電池沖殼模具結構,包括上模和下模,上模和下模之間具有多處對接平面,對接平面是上模的下表面和下模的上表面,上模和下模的對應位置設有兩處L形???,下模的下方設有對應兩處L形??拥膬商啄P?,上模與下模之間為產品的成型工位。本實用新型將鋁塑膜進行拉伸,通過模具不同層次的平面結構,得到具有不同層次結構的鋁塑膜,以匹配聚合物鋰離子電池生產過程中產生的多層次平面度要求,避免了常規雙坑結構的底部筋條,從而在保證最大設計空間的同時解決了由多層次平面度要求產生的外觀問題。
本實用新型屬于鋰電池加工技術領域,尤其為一種鋰電池加工用具有夾緊功能的卷繞裝置,包括工作臺、軸桿和絲桿,所述工作臺的內部安裝有減速電機,且減速電機的一端安裝有傳動皮帶輪,且傳動皮帶輪的上方設置有從動皮帶輪,所述軸桿安裝在從動皮帶輪的內部,且軸桿的一端貫穿有支撐臺,并且支撐臺的下方連接有底座,所述軸桿的一端連接有第一固定件,且第一固定件的一端連接有電池電芯,并且電池電芯的另一端連接有第二固定件,所述第二固定件的一側安裝有調節螺桿,且調節螺桿的一端連接有第一軸承,所述絲桿安裝在工作臺的內部,且絲桿的一端連接有傳動電機。該鋰電池加工用具有夾緊功能的卷繞裝置,具有夾緊功能,便于使用。

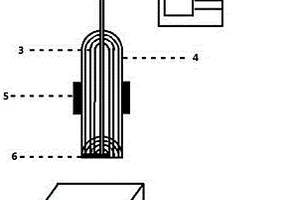

本發明涉及一種圓柱形鋰離子電池負極底焊的超聲焊接設備及其工藝,超聲焊接工藝包括如下步驟:S1:將卷芯的負極耳朝下,裝入電池鋼殼;S2:將裝填好卷芯的電池鋼殼外側安裝所述電池托架;S3:將倒"L"型超聲焊接上模頭插入卷芯中間的中空部分;S4:控制電池鋼殼以及裝填好的卷芯,倒"L"型超聲焊接上模頭一起下行,與超聲焊接機底座緊密接觸;S5:使倒"L"型超聲焊接上模頭、負極耳、電池鋼殼緊密接觸;S6:開啟超聲焊接機主機;S7:焊接操作開始進行,電池鋼殼局部熔化與負極耳成為一體;S8:升起倒"L"型超聲焊接上模頭,上模頭與負極耳分離,完成負極耳與電池鋼殼的焊接操作。解決了傳統電阻焊炸火的難題,鋰離子電池成品的一致性也得到了提高。
本實用新型公開了一種鋰鹽原料雜質去除裝置,包括固定桶和加熱盤,所述固定桶的底端固定安裝有若干個底座,且固定桶的內壁轉動連接有放置桶,所述固定桶靠近加熱盤的一端開設有若干個連接孔,所述固定桶的頂部活動安裝有遮擋蓋,所述遮擋蓋的頂部固定連接有風機,所述風機的一端固定安裝有排出管,所述遮擋蓋的頂部固定連接有連接繩,所述連接繩的頂部固定安裝有固定盤。通過設置的加熱盤安裝在固定桶底端,產生的熱量從連接孔內進入固定桶,對裝有加工料的放置桶底端進行加熱,以便于對加工量內部的含水雜質進行去除,從而避免了在常規雜質去除器進行使用時,難以對這些附著在鋰鹽表面的含水雜質進行處理,需要人工后期進行二次處理。
本實用新型公開了一種鋰電池用銅箔生產加工用的溶銅設備,包括溶銅箱,所述溶銅箱的左側端面上方設置有進料機構,所述溶銅箱的左側端面下方固定安裝有出料管,所述溶銅箱的右側端面上方固定安裝有進液管,所述出料管與進液管上均設置有閥門,所述溶銅箱的內部設置有攪拌機構,所述溶銅箱的底部設置有曝氣機構,本實用新型為一種鋰電池用銅箔生產加工用的溶銅設備,通過設置凈化器、防護網和曝氣管等,達到了提高溶銅效率,提高溶銅效果,避免有毒氣體泄露,解決了現有技術中,浸泡式溶銅工藝中的溶銅設備溶銅速度慢,溶銅效果較差的問題。
