湖北荊門有色金屬材料制備及加工技術理論與應用

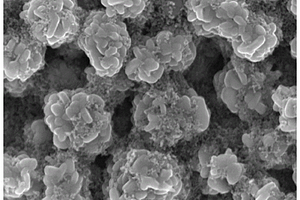

固態電池用正極材料及其制備方法和應用 741

 0

本發明提供了一種固態電池用正極材料及其制備方法和應用，所述制備方法包括以下步驟：(1)將鎳源、鈷源和錳源與溶劑混合得到金屬混合溶液，將苯乙烯和聚合誘發劑與溶劑混合得到苯乙烯混合溶液；(2)將金屬混合溶液、苯乙烯混合溶液、氨水和堿液混合進行共沉淀反應，得到前驅體材料；(3)將所述前驅體材料與鋰源混合后進行煅燒處理，經表面原位包覆固態電解質處理得到所述固態電池用正極材料，本發明通過液相法將三元前驅體與PS微球原位均勻復合，此復合前驅體中的嵌入前驅體表面的PS微球將會在鋰化煅燒過程中燒掉，形成表面高孔隙率的三元正極材料，在此基礎上完成正極材料表面的固體電解質原位均勻生長。

電化學原位聚合包覆再生鎳鈷錳三元電池電極的方法 1207

 0

本發明屬于鋰離子電池技術領域，涉及一種電化學原位聚合包覆再生鎳鈷錳三元電池電極的方法。本發明通過電化學原位聚合的方法實現導電聚合物如PEDOT對三元正極材料極片的原位包覆，提高了材料的導電性。相對于常規包覆材料，該包覆方法直接包覆電極，極片包覆更加均勻，導電網絡更加完整；包覆操作簡單，無需增加包覆步驟，而且在保證材料顆粒之間鋰離子傳導的基礎上，提高了材料電導。在長期循環過程中，能夠保證材料與集流體的緊密接觸。此外，導電聚合物的包覆將NCM與電解液隔開，能夠有效減小電池材料與電解液的副反應，提高材料的循環性能。

負極材料及其制備方法和應用 868

 0

本發明提供了一種負極材料及其制備方法和應用。所述制備方法包括：以金屬為催化劑，將人造石墨和小分子量氣相碳源采用化學氣相沉積法進行沉積，酸洗，得到所述負極材料；所述小分子氣相碳源為碳原子個數≤4的氣體。本發明通過采用金屬為催化劑，以小分子量氣相碳源為原料，采用化學氣相沉積法，形成了一種快充型的石墨/碳納米纖維復合材料，不僅兼顧容量，還可實現磷酸鐵鋰電池在快充情況下不析鋰，有效地解決了電動汽車充電快和能量密度高不兼容的問題。

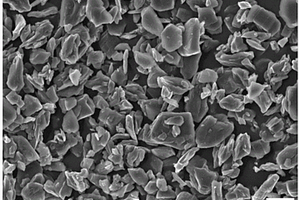

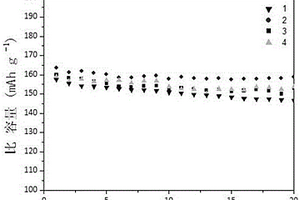

從廢舊電池中回收再生高壓實正極材料的方法 767

 0

本發明提供一種從廢舊電池中回收再生高壓實正極材料的方法：1）測定從廢舊電池中分離出來的正極材料的Li/M比，向正極材料中補加碳酸鋰并混合均勻，得到Li/M比為1.02~1.10的混合粉體；2）將混合粉體置于馬弗爐中，在1?3?m3/h的風量下，以4~10℃/min的速率升溫至850~1000℃，并保溫8~16?h，反應結束后自然冷卻至室溫；3）步驟2）得到的物料破碎后，得到形貌為塊狀的正極材料；4）將導電劑配置成包覆液，并將步驟3）得到的塊狀正極材料置于包覆液中，蒸干后得到改性的高壓實塊狀正極材料。本發明通過優化的鋰配比和改進的燒結工藝將一次顆粒轉變為單晶塊狀形貌，在提高材料壓實密度的同時又通過包覆手段提高材料的導電率，改善倍率性能，提高電池的能量密度。

含有表面活性劑的低溫快充電解液及其應用 856

 0

本發明提供了一種鋰離子電池電解液，所述電解液包括表面活性劑和成膜添加劑，所述表面活性劑為全氟烷基甜菜堿；所述成膜添加劑包括碳酸亞乙烯酯。本發明解決了鋰離子電池低溫性能較差以及快速充電的問題，引入表面活性劑提高了電解液對極片的浸潤性能，降低了電池的內阻，減小其在充放電過程中的電極極化，顯著提高了低溫放電容量保持率及改善電池快速充電的循環性能。

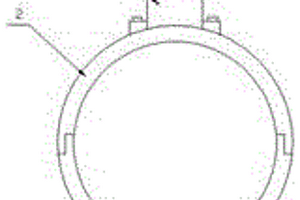

電擊式猛獸項圈 1036

 0

一種電擊式猛獸項圈，由項圈體、控制裝置和運動裝置組成。所述項圈體包括箱體、上項圈、下項圈，通過上、下項圈可將本發明固定在猛獸頸部；箱體內部為本發明的控制裝置和運動裝置；所述控制裝置包括鋰電池和控制電路，鋰電池用于向本發明提供電池，控制電路有電能轉換模塊、信號接收模塊和驅動模塊，控制電路能實現電能轉換、接收遙控器信號和驅動電動機進行旋轉運動等功能；運動裝置為電動機、聯軸器、凸輪和軸，電動機通過聯軸器和軸能帶動凸輪進行旋轉運動，進而通過凸輪按壓電弧發生器，從而產生電弧電擊猛獸。

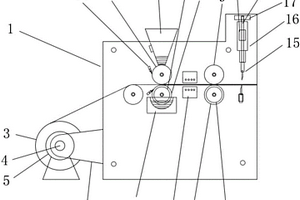

極片刷粉處理裝置 761

 0

一種鋰電池的極片刷粉處理裝置，放料軸通過支撐座固定在第一主板和第二主板左側，極片卷材安裝在放料軸上，放料軸通過齒輪與放料步進電機嚙合，上、下涂粉輥的輥軸的軸向與第一主板和第二主板垂直，下涂粉輥抵近在上涂粉輥的正下方，上送料輥設置于下送料輥正下方，烘干器固定安裝上下涂粉輥與上下送料輥之間的極片輸送通道的上、下方，粉漿料盒設置在下涂粉輥的正下方，料斗設置在上涂粉輥的正上方，上送料輥和下送料輥的極片出口右側設置剪切極片的切刀裝置構成極片刷粉處理裝置，裝置能夠對鋰電池極片連續均勻的涂刷粉漿料，具有自動化程度高，產品品質好，生產效率高的有益效果。

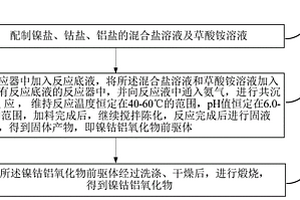

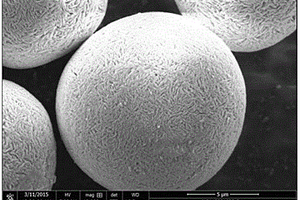

鎳鈷鋁氧化物及其制備方法 985

 0

本發明提供了一種鎳鈷鋁氧化物的制備方法，以鎳、鈷、鋁的混合鹽溶液為原料，用草酸銨沉淀鎳、鈷，而鋁不沉淀；并通氨氣以調節反應體系pH至Al3+形成氫氧化物沉淀的范圍，控制反應條件，制備得到鎳鈷鋁氧化物前驅體，再經煅燒得到球形度好、振實密度高的鎳鈷鋁氧化物。該制備方法工藝簡單、可控度高、耗時短，且鎳、鈷、鋁能均勻地共沉淀，解決了鎳鈷鋁三元前驅體材料制備中鋁離子不能完全沉淀的問題。本發明還提供了由上述制備方法制得的鎳鈷鋁氧化物，其為規則球形，球形度較好，粒度均勻，平均粒徑在6-15μm；松裝密度大于1.2g/cm3，振實密度大于1.6g/cm3，適合作為工業化生產鋰離子電池正極材料。

正極材料及其制備方法與應用 1084

 0

本發明提供一種正極材料及其制備方法與應用，所述制備方法包括以下步驟：(1)制備氧化鋁，具體包括：(a)混合模板劑與鋁源溶液，得到前驅體溶液；(b)水熱處理步驟(a)所得前驅體溶液，固液分離后得到固體物質；(c)干燥并焙燒步驟(b)所得固體物質，得到氧化鋁；(2)氧化鋁包覆磷酸鐵鋰，具體包括：(d)混合磷酸鐵鋰、分散劑、溶劑與步驟(1)所得氧化鋁，固液分離后得到中間物質；(e)干燥并焙燒步驟(d)所得中間物質，得到正極材料。本發明提供的正極材料減小了冷壓過程對極片的不利影響，增加了電池能量密度，進一步提升了電池性能。

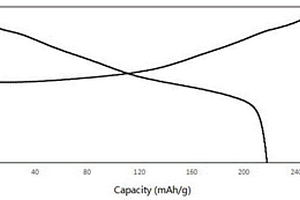

復合富鎳正極活性材料及其制備和應用 719

 0

本發明屬于鋰離子電池正極材料領域，具體涉及一種復合富鎳正極活性材料，包括富鎳活性材料和添加劑；所述的添加劑為BiNiO3、PbNiO3中的至少一種。本發明還涉及包含所述正極活性材料的正極材料、正極以及鋰離子電池。本發明所述的添加劑的使用，能夠有效緩解富鎳活性材料在充放電過程H2→H3相變所致的晶格裂紋，改善電化學性能，特別是改善大電流下的電化學性能。

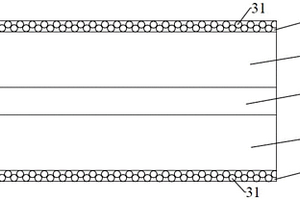

涂布方法及電池極片 973

 0

本發明公開了一種涂布方法及電池極片，涉及鋰離子電池技術領域。該涂布方法用于在集流體上涂布漿料，包括在所述集流體上涂布第一漿料，并對所述第一漿料進行烘烤；待所述第一漿料固化后，對所述第一漿料進行輥壓；在所述第一漿料上涂布第二漿料，所述第二漿料的孔隙率大于所述第一漿料的孔隙率，并對所述第二漿料進行烘烤。該涂布方法能夠提高表層的鋰離子通道，降低電池的阻抗，在保證安全的前提下提升電池的整體性能。

電解液及其制備方法和用途 829

 0

本發明提供了一種電解液及其制備方法和用途，所述電解液包括亞鐵鹽、醇胺類化合物、醚類添加劑、鋰鹽和溶劑。本發明提供的電解液通過亞鐵鹽、醇胺類化合物和醚類化合物之間內的協同作用，能夠有效緩解化成階段的產氣問題，避免電芯脹氣鼓包現象的發生；并且可以有效避免電解液與電極之間副反應的發生，提升SEI膜的穩定性，防止鋰枝晶的生成和穿刺，從而進一步提升了電池的電化學性能和安全性能。此外，采用本發明提供的電解液來緩解化成階段產氣，簡單易操作，易應用于實際成產中。

鎳鈷錳三元前驅體包覆LATP的方法 1113

 0

一種鎳鈷錳三元前驅體包覆LATP的方法，包括：將可溶性鋰鹽溶液和可溶性鋁鹽溶液混合，調節pH至4～5，配制成鋰和鋁的混合溶液A；分別配制碳酸氫銨溶液B、磷酸二氫氨溶液C、鈦鹽溶液D；在反應釜中加入溶液A作為底液，加入鎳鈷錳三元前驅體；將溶液B泵入反應釜中，將溶液C和溶液D分別泵入反應釜，分別控制加入時間后停止進料，并繼續維持攪拌轉速和溫度2h，得到漿料；將漿料離心、洗滌、烘干、篩分、除鐵得到LATP包覆的NCM三元前驅體材料。采用共沉淀法能夠規?；aLATP包覆的NCM前驅體，包覆層比高溫固相法更加均勻。

提高三元電池電解液浸潤的方法及得到的電池 960

 0

本發明公開了一種提高三元電池電解液浸潤的方法及得到的電池。所述方法包括：將注液后的三元電池依次進行震動和真空靜置的過程。針對現有技術中高鎳三元軟包動力鋰離子電池，采用一次注液，長時間常溫常壓靜置的方法，進而導致電解液分布不均勻，影響SEI膜的形成的問題。本發明所述方法將震動和真空靜置的方法取代常溫常壓靜置，在電池注液后，進行振動，有效縮短電解液浸潤的時間，提高電解液浸潤的效率；然后用真空靜置取代常規的常溫常壓靜置，降低電解液對電極片介孔和微孔的浸潤時間，提高浸潤效果和循環壽命，同時縮短了軟包鋰離子電池的生產制造過程，提高生產效率。

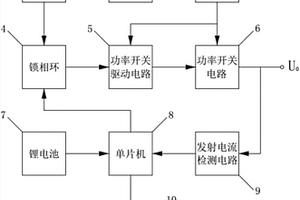

精準管線探測儀的發送機 1068

 0

本發明提供一種精準管線探測儀的發送機，包括鎖相環、作為鎖相環的直接電源的穩壓電源、與鎖相環連接的功率開關驅動電路、與功率開關驅動電路連接的功率開關電路，以及與功率開關電路連接的發送極，鎖相環的頻率覆蓋系數K為0?9999；發送機還包括單片機和發射電流檢測電路，單片機內具有模數轉換器，發射電流檢測電路的一端與發送極連接，另一端與模數轉化器連接，鎖相環與單片機連接，模數轉化器還與上位機的數字顯示器連接，單片機內設有鋰電池，鋰電池用作單片機的直流電源：發送機能夠精準的使地下和/或水下的目標管線帶上電流或者產生磁場，方便后續對地下和/或水下管線的走向、平面分布和埋深進行探測。

電芯浸潤性的測試方法 952

 0

本發明提供一種電芯浸潤性的測試方法，所述測試方法包括如下步驟：(1)將電芯在電解液中進行浸潤，得到電芯浸潤到飽和的時間；(2)根據待測電芯種類和電解液的成分，選取目標元素；(3)將浸潤后的電芯拆解，進行取樣，對步驟(2)所述目標元素的含量進行測試，獲得所述電芯的浸潤性。本發明提供的電芯浸潤狀態的測試方法實現了鋰離子電池在實際生產中電解液浸潤的狀態檢測，將電芯浸潤檢測從理論性提升至實際性，真正意義上的檢測了鋰離子電池在化成前電芯的浸潤狀態。

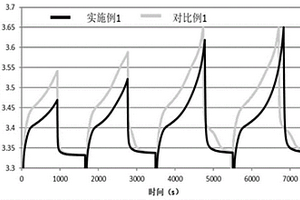

高功率型電芯正極漿料的制備方法及制得的正極漿料與應用 966

 0

本發明涉及一種高功率型電芯正極漿料的制備方法及制得的正極漿料與應用，所述制備方法先將正極活性物質與導電劑經干混得到干料，將粘結劑與溶劑混合均勻得到粘結劑膠液，再將粘結劑膠液依次按照高速預混、低速捏合與高速分散加入干料中，實現勻漿過程。通過使用所述制備方法，可以保證制得的正極漿料具有優異的分散均勻性、一致性、流變性和涂覆后較好的離子遷移特性等，還可以使勻漿工序得到簡化，從而節省時間和能耗，所述制備方法總工藝耗時可低至4h，且使用制得的正極漿料可以制造出電阻率低至0.031Ω的鋰離子電池正極極片，使用所述正極極片有利于制造出高功率型鋰離子電池。

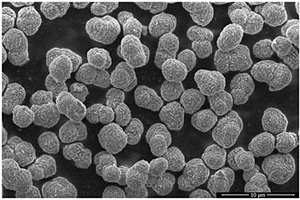

多重核殼結構鎳鈷鋁復合物的制備方法 1061

 0

本發明提供一種多重核殼結構鎳鈷鋁復合物的制備方法，包括以下步驟：首先合成球形Ni(OH)2，在Ni(OH)2?顆粒的D50達到3um后，加入以濃度呈梯度變化的鎳鈷溶液A1B1與鋁溶液C1、鎳鈷溶液A2B2與鋁溶液C2……鎳鈷溶液AnBn與鋁溶液Cn，得到多重核殼結構鎳鈷鋁復合物NixCoyAl1?x?y(OH)3?x?y。本發明不僅從技術上解決了液相共沉淀合成NCA的困難，而且合成出的NCA具有多重核殼特征，化學組成呈階梯分布，經高溫燒結后的鎳鈷鋁酸鋰正極材料相鄰區域的化學組成不會出現明顯的差別，避免了普通核殼材料中外殼之間及其與核心部分的組分差異；在充放電過程中，顆粒各部分體積變化程度相近，克服了普通核殼結構的缺點，同時外殼組分和內核組分的性能優勢也得以保留，使整體材料具有良好的循環性能和熱穩定性。

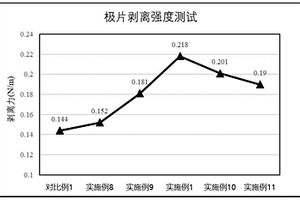

適用于負極的水性粘結劑及其制備方法和應用 1006

 0

本發明提供一種適用于負極的水性粘結劑及其制備方法和應用。所述水性粘結劑為包括含有鄰苯二酚基團的聚烯基酸。本發明提供的水性粘結劑不僅能提高材料顆粒間的交聯作用，更能有效提高活性材料涂層與集流體之間的粘附力。同時，采用水性粘結劑制備得到的鋰離子電池負極片，其具有更加穩定的結構和粘結力，進而能夠有效降低電池在充放電過程中的體積膨脹問題，將該負極片應用于12V高功率的磷酸鐵鋰電池體系中，既能滿足電池的高功率需求，同時又能保證電池具有低自放電率以及長循環壽命的優勢。

負極極片及包含其的二次電池 1123

 0

本發明提供了一種負極極片及包含其的二次電池，所述負極極片包括集流體和設置在集流體表面的負極膜片，所述負極膜片包含導電炭黑，所述導電炭黑滿足關系式：0.05≤C*OAN/[(D90?D10)/D50]≤3.6；其中，C為負極膜片中導電炭黑的質量占比，OAN為負極膜片中導電炭黑的吸油值，單位為ml/100g，本發明從導電劑選材的角度來保證低溫時鋰離子的傳輸通道順暢，縮短鋰離子傳輸路徑，給低溫快充提供新的解決方案。

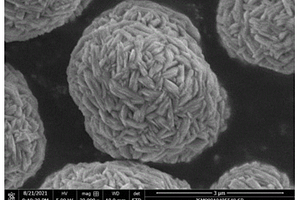

高鎳三元核殼前驅體、正極材料及其制備方法 988

 0

一種鋰電池用高鎳三元核殼前驅體、正極材料及其制備方法，所述前驅體的化學結構式為zNi(C4H7N2O2)2?Nix?zM1yM21?x?y(OH)2，其中，M1、M2為鈷、鋁、錳中的兩種。將配置的金屬鹽溶液、丁二酮肟?氨水復合溶液、氨水溶液泵入反應釜中，維持反應體系pH、控制反應時間，得到結構式為Ni(C4H7N2O2)2的類球形前驅體內核；保持金屬鹽溶液、氨水溶液的泵入，停止泵入丁二酮肟?氨水復合溶液，泵入氫氧化鈉溶液，得到類球形核殼前驅體，將前驅體經洗滌、干燥、過篩、除鐵后，與鋰源混合煅燒制備正極材料，該材料既能保持高的容量，又具有優秀的循環性能。

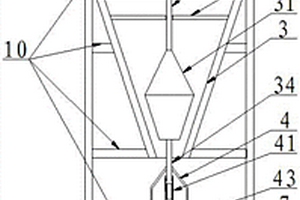

正極材料分散裝置 1244

 0

本發明適用于鋰電池技術領域，提供一種正極材料分散裝置，包括桶體，所述桶體內由上至下依次設置有橫向電機、錐形漏斗、控制箱以及篩網，所述錐形漏斗內設置有搗碎塊及橫向固定的限位桿，所述搗碎塊分為上下兩個部分，其中，上部分為錐形塊，下部分為倒向圓臺，且倒向圓臺的斜率與所述錐形漏斗的斜率一致，所述搗碎塊頂端固定有豎直的驅動桿，所述電機的輸出軸上安裝有凸輪，所述搗碎塊的底端固定有豎直的導桿，所述控制箱內上部分設置有豎直滑孔，所述豎直滑孔內還放置有彈簧，所述控制箱內下部分安裝有豎向電機，所述豎向電機的輸出軸安裝有壓桿。本裝置結構簡單，工作效率高，粉碎后的材料易回收，可廣泛運用于鋰電池正極材料回收過程中。

極片浸潤狀態的測試方法以及測試裝置 1152

 0

本發明提供一種極片浸潤狀態的測試方法以及測試裝置。所述方法包括：1)根據待測極片種類和電解液的成分，選取目標元素；2)在未浸過電解液的所述待測極片和浸過電解液的所述待測極片上取樣，對目標元素的含量進行測試，獲得極片的潤濕情況。本發明提供的極片浸潤狀態的測試方法，實現了鋰離子電池在實際生產中電解液浸潤的狀態檢測，將極片浸潤檢測從理論性提升至實際性，真正意義上的檢測了鋰離子電池在注液完成后極片的浸潤狀態。

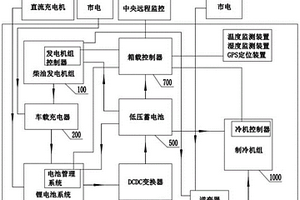

混合供電系統 735

 0

本實用新型屬于火車冷藏室供電技術領域，公開了一種混合供電系統。該混合供電系統包括柴油發電機組、充電器、鋰電池系統和逆變器。柴油發電機組經逆變器與制冷機組連接；柴油發電機組經充電器與鋰電池系統連接；鋰電池系統通過逆變器與制冷機組連接。該供電系統能夠為負載不間斷供電，并且能夠有效避免電能浪費。

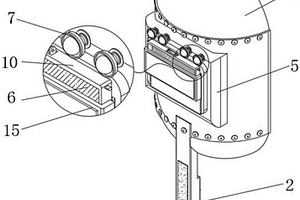

視頻電焊面罩 953

 0

本實用新型涉及電焊技術領域，且公開了視頻電焊面罩，包括面罩，所述面罩的正面固定連接有手柄，所述手柄的內部設置有鋰電池，所述手柄的內部靠近鋰電池設置有開關，所述面罩的正面固定連接有安裝板，所述安裝板的表面嵌設有攝像頭，所述安裝板的表面靠近攝像頭設置有用于對攝像頭進行防護的防護機構，所述安裝板正面的頂部固定安裝有補光燈。該視頻電焊面罩，通過鋰電池、開關、安裝板、攝像頭、補光燈和顯示器等結構的設置，在焊接時通過攝像頭對焊接的工件進行拍攝，拍攝后的源碼通過解碼器進行解碼后投放到顯示器內，從而便于工作人員可以直視焊點，提高焊接的質量，進而避免了因紅外線和紫外線對眼睛造成傷害的情況發生。

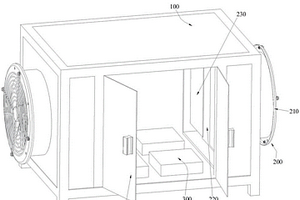

恒溫箱框架結構 1041

 0

本實用新型的恒溫箱框架結構，包括箱體及鼓風組件，箱體內設置有用于承載鋰電池的托板，鼓風組件包括鼓風件及擋風板，鼓風件設置于箱體上，且鼓風件的出風口朝向托板設置，擋風板設置于箱體內，且擋風板位于鼓風件及托板之間。如此，通過在鼓風件與用于承載鋰電池的托板之間設置擋風板，能夠避免氣流對鋰電池直吹，而是能夠讓氣流充分溢散，使得箱體內的各處溫度保持恒定。

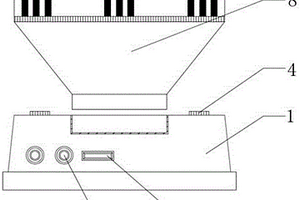

多功能頭燈 897

 0

本實用新型公開了一種多功能頭燈，包括燈座和燈體，所述燈座的一側設有一個USB接口和兩個電源接口，所述燈座上端的兩側對稱設有兩個輕觸開關，所述燈座的內部固定有充電式鋰離子蓄電池和恒流源驅動器，所述充電式鋰離子蓄電池通過導線分別與和恒流源驅動器、USB接口和兩個電源接口電性連接，所述輕觸開關分別與燈體和恒流源驅動器電性連接，所述燈體設置在凹槽中，且燈體通過導線與恒流源驅動器電性連接。該多功能頭燈，通過USB接口與充電式鋰離子蓄電池連接，能夠方便給手機充電，使其當作充電電源使用，同時，本實用新型設計的兩個輕觸開關，不容易按壞，燈體設置在固定座的凹槽中，特別適合夜晚釣魚者。

熱能護具 1246

 0

本實用新型公開了一種熱能護具,包括高發泡潛水面料、發熱片、發熱片袋、鋰電池,所述的發熱片袋兩端與高發泡潛水面料相連接,所述的發熱片袋一端開有袋口,所述的發熱片袋一端連接的高發泡潛水面料上設置有鋰電池和射出鉤,所述的射出鉤設置在高發泡潛水面料內側的一端,所述的發熱片袋另一端連接的高發泡潛水面料上設置有復合起毛布,所述的復合起毛布設置在高發泡潛水面料外側的一端,所述的發熱片袋內安裝有發熱片,所述的發熱片與鋰電池相連接,所述的射出鉤與復合起毛布相黏貼。本實用新型具有結構簡單、方便安裝拆卸、粘貼性強、易更換的優點。

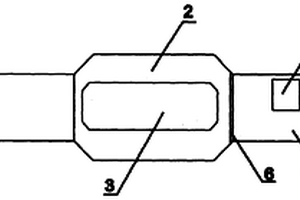

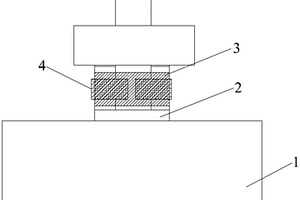

電池及電池模組 1110

 0

本實用新型涉及新能源技術領域，具體公開了一種電池及電池模組。電池包括補鋰負極片，補鋰負極片上設有負極耳，負極耳上至少部分包裹有銅材質的第一連接件，第一連接件上設有用于連接負極耳和鎳極耳的第二連接件，第二連接件的材質為金屬鎳。本實用新型提供的電池在補鋰負極片上的負極耳上包裹第一連接件，第一連接件的材質為銅，可以使表面成分被破壞的負極耳與其它銅極耳通過超聲焊接的方式連接，設置鎳材質的第二連接件可以使表面成分被破壞的負極耳與外部鎳極耳通過超聲焊接的方式連接，且該結構簡單，成本低。

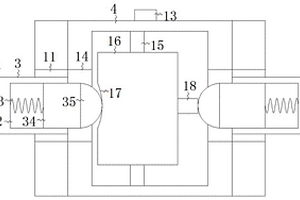

便捷式電池更換智能水表 944

 0

本實用新型公開了一種便捷式電池更換智能水表，一種便捷式電池更換智能水表，包括智能水表，所述智能水表上端中部開有固定槽，所述固定槽下側壁中部開有第一圓孔，所述固定槽下側中部開有第二圓孔，所述第二圓孔下側壁安裝有第二磁條，所述固定槽內腔活動連接有活動槽，該便捷式電池更換智能水表通過設置有彈簧、金屬活動塊、金屬弧形觸頭、推拉桿、活動槽和固定槽的結構，起到了方便快捷的更換鋰電池的效果，從而解決了常規智能水表在更換鋰電池的時候需要把智能水表拆卸下來后再更換鋰電池而導致工作效率低下的問題，大大提高了工作效率，且操作簡單便捷，適合于大規模推廣應用。
