本發明提供了一種燃氣輪機燃燒室隔熱瓦塊使用性能的定量無損檢測方法。通過對相同磚型瓦塊整磚彈性模量示值E’和該瓦塊真實彈性模量值E的測試以及二者之間的相關性擬合,在不破壞隔熱瓦塊結構的情況下可由整磚的彈性模量示值E’推測材料的彈性模量值E,利用使用性能與彈性模量E之間的關系,獲得具有合適使用性能隔熱瓦塊的E’數值范圍。采用本方法可以快速、無損、定量的評價耐火制品的性能。
一種用于監測涂層陰極剝離試驗的無損測試方法,本發明利用電化學交流阻抗譜法對涂層陰極剝離試驗進行無損測試,本發明所施加的擾動信號很小,不會對樣品體系的性質造成不可逆影響,可原位測量涂層電容、涂層電阻,涂層/金屬界面雙電層電容、反應電阻等與涂層體系性能及涂層失效過程有關的電化學參數,本發明可用于監測實船、海洋工程、輸油管道等陰極區涂層性能或在實驗室監測陰極剝離試驗,用于腐蝕過程研究,縮短涂料研發周期、提高研發效率。
電梯鋼絲繩在線無損探傷裝置,由前端探測組件、同步連接調整機構和基座組件組成,所述的前端探測組件套設在曳引鋼絲繩上,并通過同步連接調整機構與基座組件固定,確保電梯曳引鋼絲繩能夠被全天候在線實時探傷,并且探傷裝置中的前端探測模塊組件可靈活調整獲得最佳探測位置,可適應各種規格排列的曳引鋼絲繩系的在線無損探傷。
本實用新型公開了一種用于航空大型零部件的無損檢測工作臺,涉及工作臺技術領域,包括承重柱、轉動機構和夾持機構,所述轉動機構位于承重柱的頂端,所述夾持機構位于轉動機構的頂端。本實用新型通過設置轉動機構,通過此機構可實現對被掃描部件進行全方位掃描的效果,通過啟動一號電機帶動齒盤的齒塊對齒輪進行撥動,同時齒輪在齒盤的撥動下將銷塊推入滑槽內部,然后在一號彈簧的受壓反彈下通過擋板將銷塊推入齒輪的齒塊之間,便于防止齒輪發生自滑轉動,使得齒輪在齒盤是定時撥動下帶動夾持板進行轉動,便于齒輪通過齒盤的定時撥動下帶動夾持板使得部件進行轉動,通過以上多個零件的相互配合可有效使得轉動裝置對部件進行全方位的掃描。
本實用新型公開了一種用于電梯曳引鋼帶無損檢測裝置的安裝結構,包括固定在鋼帶本體兩端的第一采集板和第二采集板,所述第一采集板上設置有配合所述鋼帶本體內部鋼芯的第一信號采集模塊,所述第二采集板上設置有配合所述鋼帶本體內部鋼芯的第二信號采集模塊,所述第一采集板上設置有固定所述鋼帶本體的第一固定套,所述第二采集板上設置有固定所述鋼帶本體的第二固定套;所述第一信號采集模塊豎直設置于所述第一采集板上。有益效果在于:采集板貼合鋼帶本體安裝,安裝體積小巧,減少了與電梯井內其他設備和線材接觸的風險,安全性好;安裝操作便捷,且該結構重量輕,穩定性好。
本實用新型公開了一種弧形無損檢測架,包括支撐桿,所述支撐桿的下方設置有底桿,所述底桿與支撐桿的連接處設置有鎖珠和鎖孔,且底桿的下方設置有移動輪,所述鎖珠安裝在鎖孔的內側,所述支撐桿的上方設置有底板,且支撐桿與底板的連接處設置有轉動架,所述底板的上方通過螺栓連接有保護罩,所述保護罩的一側表壁上設置有控制面板,另一側設置有絲桿,所述控制面板的內部設置有AT89S52控制器,在本實用新型閑置時,可以通過轉動架將支撐桿進行折疊,減小本實用新型的占用空間面積,提高空間的利用率,擺放其他的設備,無需另外假裝設備,降低成本,設置了絲桿和電機,可以在不需人力的情況下,對探傷儀進行移動,節省人力。
本實用新型提供一種摩擦式提升機用鋼絲繩無損檢測裝置,本實用新型將探傷磁化器和探傷傳感器共同安裝在傾斜角度可調節的連桿機構上,且探傷磁化器和探傷傳感器安裝后的中心線重合,鋼絲繩在檢測時沿兩者的中心線穿過,從而可確保探傷磁化器、探傷傳感器以及鋼絲繩的傾角及中心線一致;同時,底座由兩個相對設置且高度可調節的支撐腿組成,從而可便捷的對探傷磁化器、探傷傳感器的設置高度進行調節,結合上述有益效果,能夠確保本實用新型滿足不同角度、不同高度的需要;而且,本實用新型可以在不停機的情況下對摩擦式提升機用鋼絲繩芯進行探測工作,對人員無安全危險,避免人工檢測造成的資源浪費以及成本增加,提高工作效率。
針對現有技術中防腐管道外防腐層內氣泡的檢測難的問題,本實用新型提供一種針對防腐管道外防腐層的DSC氣泡無損檢裝置,括用于與待測防腐管道外防腐層接觸的橡膠皮碗、與橡膠皮碗密封連接的透明的玻璃罩、以及微型抽氣泵、以及攝像頭和計算機;其中,攝像頭設置在玻璃罩遠離待測防腐管道外防腐層一側;玻璃罩上設置有與微型抽氣泵連接的通孔。本實用新型具有結構簡單,測量方便,結果準確度高的優點,無需進行破壞性檢測即可得到測量結果,節約了時間和成本。
本實用新型公開了一種電梯曳引鋼帶無損檢測裝置的安裝結構,包括上固定座和下固定座,所述上固定座與所述下固定座卡接,且通過螺釘固定;所述下固定座包括下座體,所述下座體上成型有配合所述上座體卡接的上座卡接部;所述上固定座包括上座體,且所述上座體與所述上座卡接部卡接配合,所述上座體對應所述上座卡接部成型有鋼帶卡接部。有益效果在于:將鋼帶卡在鋼帶固定槽內,而后將下座體卡入下座固定槽內,并通過螺釘固定上座體和下座體,即可完成鋼帶的固定,而后將下座體通過螺釘與檢測板連接,即可完成鋼帶與檢測板的豎直連接固定,固定操作方便快捷,且鋼帶固定的穩定性好。
本實用新型公開了一種紅外無損檢測裝置,包括底座,所述底座上安裝有球形罩和計算機,所述球形罩正上方設置有滑軌,所述滑軌上設置有氣缸,所述氣缸內安裝有伸縮桿,所述伸縮桿底部安裝有拉鉤,所述伸縮桿由所述球形罩頂部的通孔插入所述球形罩內部,所述球形罩內壁上設置有兩條互相垂直的圓形導軌,每一所述圓形導軌上設置有可繞導軌滑行的導軌底座,所述導軌底座上安裝有至少兩個紅外成像儀。本實用新型提供的檢測裝置可以多次多方位檢測,提高檢測的準確度。本實用新型結構簡單,使用方便,取用方便,檢測效率和準確率高。
本發明公開了一種PDC復合片結合面質量的無損檢測方法。該檢測方法利用超聲波掃描顯微鏡進行檢測,包括以下步驟:1)將PDC復合片的金剛石層朝上,水平浸于水中;2)對PDC復合片進行A?掃描,調節換能器的位置,使PDC復合片位于換能器的焦點;根據A?掃描的反射波形確定PDC復合片的結合面區域;3)對PDC復合片的結合面區域進行C?掃描,根據所得超聲波掃描圖像,判斷PDC復合片的結合面質量。區別于傳統的破壞性檢測方法,該檢測方法不會對產品造成破壞,并且能夠分辨結合面的缺陷類型、位置和尺寸;具有掃描速度快、效率高的特點,可以實現產品的批量化掃描和檢測,有效提高了產品的質量可靠性。
本實用新型涉及一種傳感器可分離式鋼絲繩無損檢測儀,包括測距輪和檢測儀外殼,該檢測儀外殼由兩個半殼體構成,該半殼體由后外擋板、外殼體和前外擋板構成,所述外殼體為半圓拱形,后外擋板和前外擋板為半圓環形,且后外擋板和前外擋板分別垂直設置于外殼體的兩個側面,形成所述半殼體;兩個半殼體相對扣合形成檢測儀的外殼;外殼體的兩側嵌有一對極性相反的半圓環形永磁鐵,外殼體的中部設置有信號處理電路板、連接器、傳感器和襯套。本實用新型的傳感器和襯套采用可分離式設計,只用一個檢測磁頭,通過更換不同規格的傳感器和襯套,適應不同直徑鋼絲繩的檢測,大大提高了檢測精度和靈敏度,且降低了成本。
一種曳引鋼絲繩疲勞實驗用在線無損探傷檢測系統,包括上位機、控制盒和用于檢測磁化后鋼絲繩的探測體,上位機通過內部軟件與控制盒通信連接,控制盒與探測體通信連接,本實用新型結構簡單,體積小巧、輕便,檢測面為圓弧形,很好地適應了鋼絲繩的結構特點,與被測鋼絲繩非接觸,可全天候在線使用,一次磁化后長時間檢測,與被測鋼絲繩非接觸,對被測鋼絲繩不形成二次損傷,參數設置后,可長時間在線檢測,自動聲光報警。
本實用新型公開了一種管道環焊縫無損檢測器,包括殼體、控制器、顯示器、焊縫檢測器、擋板、鋰電池、握把和固定帶,所述殼體中部設有空腔,所述空腔內固定設有控制器和鋰電池,所述殼體一端固定設有焊縫檢測器,所述殼體靠近所述焊縫檢測器一端外壁固定套設有擋板,且所述擋板內部設有真空腔,所述殼體遠離所述焊縫檢測器一端內嵌有充電接頭,所述殼體上通過連接裝置設有顯示器,所述殼體下固定設有握把,所述握把外壁固定設有第一開關。有益效果:能夠阻擋反射回來的超聲波傷害檢測人員的身體,并且在使用時,能夠將殼體與檢測人員的手臂固定在一起,防止儀器滑落而摔壞,大大的提高了固定效果,結構簡單。
本發明涉及一種氮化硅陶瓷球超聲波無損檢測方法,包括以下步驟:1)設定超聲波探頭的檢測深度,該檢測深度為距氮化硅陶瓷球表面的深度,該檢測深度小于等于氮化硅陶瓷球的半徑,設定氮化硅陶瓷球上單次掃描區域的大小,用超聲波探頭對氮化硅陶瓷球的所述掃描區域進行單次C掃描;2)轉動氮化硅陶瓷球,用所述超聲波探頭對氮化硅陶瓷球進行多次C掃描,直至對氮化硅陶瓷球各處均進行C掃描,結合C掃描的圖像檢測氮化硅陶瓷球中所述檢測深度范圍內的質量。通過設定超聲波探頭的檢測深度,能夠對氮化硅陶瓷球設定深度的區域進行C掃描,從而檢測該深度范圍內的質量。
一種用于復合型冷卻器的D型管箱的無損檢測方法,首先在U形管板一側對焊縫進行檢測:將超聲檢測探頭放在U形管板上靠近焊縫邊緣處,采用一次反射波檢測,該超聲檢測探頭在垂直于焊縫豎向中心線的平面內移動區寬度滿足H1=1.25P;然后在平蓋板一側對焊縫進行檢測:將超聲檢測探頭放在平蓋板上靠近焊縫邊緣處,采用直射波檢測,超聲檢測探頭在垂直于焊縫水平向中心線方向上的移動區寬度滿足H2=0.75P;根據U形管板及平蓋板板厚的不同,其選擇超聲檢測探頭的折射角不同;工件厚度≥6~25mm,折射角值2.0~3.0,板越厚,折射角取值越??;滿足管箱可靠性高和管箱生產成本低的要求;滿足了高效復合型冷卻器的使用要求。
本實用新型公開了一種無損檢測曝光架,包括支撐桿,所述支撐桿的下方設置有底桿,所屬底桿與支撐桿的連接處設置有鎖珠和鎖孔,所述鎖珠安裝在鎖孔的內側,所述底桿的下方設置有移動輪,兩個所述支撐桿之間安裝有Z軸橫桿,所述Z軸橫桿與支撐桿的連接處設置有調節螺栓和移動槽,所述調節螺栓安裝在移動槽的一側,所述Z軸橫桿的上方設置有Y軸固定板,所述Y軸固定板的上方設置有Y軸移動板,所述Y軸移動板的上方設置有X軸軸固定板,本實用新型設置了固定塊、固定彈簧和移動塊,可以對不同大小的射線探傷機進行固定,避免對材料檢測時發生意外脫落,使設備損壞,無法工作,降低檢測效率,造成不可挽回的損失。
本發明屬于利用超聲波檢測涂層的結合質量領域,具體涉及一種軸承表面涂層與基體界面結合質量的無損檢測方法。該方法包括以下步驟:利用超聲波掃描顯微鏡進行A?掃描,通過反射回波確定表面涂層與基體結合位置,在表面涂層與基體結合位置開展C?掃描,在C?掃描視圖上確定質量合格位置和可疑位置,通過結合A?掃描、B?掃描的底部回波分析判定缺陷部位。該方法主要是利用超聲波掃描顯微鏡實現曲面上涂層界面結合質量的檢測,傳統C?掃描僅適用于平面上內部結構的檢測,在應用于曲面時,由于聚焦位置是曲面,容易造成局部曝光,進而影響結果的評判。本發明利用質量合格位置和可疑位置的底部回波信息比對,從而實現缺陷部位的檢測。
本實用新型提供一種基于漏磁探傷的手推式鋼軌無損檢測裝置,本實用新型中縱截面呈U型的條形磁鐵在車輪和連接軸的支撐下懸浮于鋼軌的頂端外側,并在鋼軌的頂部和左、右兩側分別布置有傳感器陣列電路板,可實現對鋼軌頂部和左、右兩側的缺陷同時進行漏磁檢測,并且該裝置結構簡單、制造成本低,對保證鋼軌的安全運行和提高列車的運營效率具有重要意義,本實用新型可實現對鋼軌的頂面和側面缺陷的全面檢測,一方面,條形磁鐵和鋼軌頂面和兩個側面形成軸向磁化回路,從而可利用漏磁檢測技術來檢測鋼軌的缺陷;另一方面,條形磁鐵的U型凹槽內設置的三路傳感器陣列電路板能夠分別獲得XYZ三個方向的漏磁場信號,能夠實現鋼軌表面的橫向全覆蓋檢測。
針對現有技術中防腐管道外防腐層內氣泡的檢測難的問題,本發明提供一種針對防腐管道外防腐層的DSC氣泡無損檢測方法以及裝置,其技術方案在于,首先對被測物體做散斑處理,再將預測量的位置進行負壓處理,結合攝像頭在預先設定的時間間隔對物體變形前后進行拍照,并將所有采集到的圖像信息即散斑場進行對比及相關處理,以此得到物體的變形結果。本發明具有結構簡單,測量方便,結果準確度高的優點,無需進行破壞性檢測即可得到測量結果,節約了時間和成本。
本申請涉及一種自動上線隨動型鋼絲繩無損檢測裝置,包括:底架、固定架和檢測單元,底架上設有第一移動裝置,第一移動裝置上設有第二移動裝置,第一移動裝置用于帶動第二移動裝置水平前后移動,固定架設置在第二移動裝置上且能夠在第二移動裝置上水平左右移動,檢測單元設置在固定架上,檢測單元包括探傷磁化器、探傷傳感器和導繩器,探傷傳感器上設有感應器。本申請結構簡單,能夠準確自動上線、下線,又能夠跟隨鋼絲繩高效的運動。
本實用新型屬于無損檢測射線技術領域,尤其為一種無損檢測射線設備用防護外殼,包括U形盒,所述U形盒的頂部滑動連接有豎板,兩個所述豎板的頂部固定連接有擋板,所述U形盒的兩側內壁之間固定連接有橫條,所述橫條的外表面滑動連接有滑塊,所述滑塊與U形盒之間設置有套設在橫條外表面上的一號彈簧,所述滑塊與擋板之間轉動連接有轉動桿,所述U形盒的兩側內壁之間固定連接有橫板。本實用新型通過一號彈簧、轉動桿、橫條、滑塊、二號海綿板和一號海綿板之間相互配合,解決了現有的γ射線探傷機在不使用的時候沒有一個很好的防護結構進行防護的問題,從而對γ射線探傷機進行很好的保護。
本實用新型公開了一種無損檢測射線機用升降架,包括連接板、氣缸和射線機,連接板的一側開設有滑槽,滑槽的內部活動連接有滑塊,滑塊的一側固定連接有框架,框架的內壁固定連接有氣缸,氣缸的一側固定連接有升降板,升降板的一側活動連接有支撐架,支撐架的頂部固定連接有固定環。該無損檢測射線機用升降架,通過連接板、滑槽和滑塊的設置,使用連接板將該裝置固定安裝在墻體上,滑塊使框架能夠在滑槽內水平移動,保證操作人員運行射線機的穩定性,通過框架、氣缸和升降板的設置,氣缸能夠帶動升降板在框架中上下移動,從而實現射線機的升降效果,進而減少操作人員的勞動強度,進而加快操作人員的工作效率。
一種無損檢測LNG氣化器涂層厚度的方法,本發明通過超聲波主機、超聲傳感器、超聲波探頭和計算機組成高頻超聲涂層測厚裝置,超聲波主機激發出高頻脈沖,通過被測物體到達涂層與基體分界面時,因涂層和基體材質不同,超聲波傳播速度不同,高頻超聲波脈沖被發射回探頭,通過精確測量超聲波在涂層中傳播的時間來確定被測LNG氣化器涂層的厚度,本發明的測量精度不低于0.005mm,涂層厚度測試范圍為0.005~1.5mm,可用于非磁性導電材料上非磁性金屬導電涂層厚度的測量,滿足LNG氣化器涂層厚度的無損檢測需求。
本實用新型公開了一種采空區無損檢測裝置,包括地震儀、震波發生器和震波接收器,所述震波發生器包括一小車,所述小車上安裝有軸架,所述軸架上安裝有繞線輥和驅動繞線輥轉動的電機一,所述繞線輥上纏繞有吊繩和導線,所述吊繩和導線的下端連接震波筒,所述震波筒能夠伸入震源安裝孔中產生震波。有益效果在于:本實用新型所述的采空區無損檢測裝置的震波發生器采用全新結構設計,不僅解決了多節短管拆裝的麻煩,而且體積小,重量輕,無需配備專門的車輛托運,檢測時操作簡單方便,省時省力,實用性好。
為了解決現有技術中鋼絲繩無損檢測中鋼絲繩缺陷識別率低的問題,本發明提供一種基于圖像融合的鋼絲繩無損檢測方法及其裝置,其解決問題的技術方案是:對被測鋼絲繩連續的進行可見光拍攝和漏磁信號檢測且同頻率采集后將漏磁信號轉換為磁場灰度圖像;對漏磁信號灰度圖像與可見光圖像分別提取平均灰度、平均方差、平滑度、三階矩、一致性、熵以及七階不變矩共計十三個圖像特征向量,再將以上圖像特征向量進行融合后,得到融合特征向量,再將融合特征向量輸入人工神經網絡進行分類識別,從而實現鋼絲繩缺陷的定量識別。本發明通過圖像處理方式對鋼絲繩進行無損檢測,具有成本低,精度高的的優點。
本實用新型公開了一種用于無損檢測射線輔助夾具,包括檢測箱,所述檢測箱的內部開設有放置槽,所述放置槽的上表面活動連接有放置板,所述放置板的上表面固定連接有支撐柱,所述支撐柱的一端活動連接有夾板,所述檢測箱的一側活動連接有轉動把手,所述轉動把手的一端固定連接有螺紋桿,所述螺紋桿的外表面活動連接有檢測塊,所述檢測箱的正面活動連接有防護門。該用于無損檢測射線輔助夾具,通過轉動把手和螺紋桿的配合設置,在進行檢測的時候,旋轉轉動把手之后,轉動把手帶動螺紋桿進行旋轉,以及設置在螺紋桿外表面的檢測塊,旋轉螺紋桿的時候,檢測塊會在螺紋桿上進行滑動,在進行檢測的時候便于調節檢測的位置。

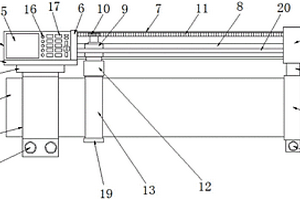

本實用新型公開了一種用于高溫管道探傷的無損檢測裝置,包括高溫管道本體,所述高溫管道本體上套設有固定環一,所述固定環一的頂部固定安裝有連接板,所述連接板的頂部安裝有支撐板,所述支撐板的頂部固定安裝有無損檢測儀,所述無損檢測儀的一側邊且位于所述支撐板的頂部安裝有固定板,所述固定板遠離所述無損檢測儀的一側邊固定連接有安裝板,所述安裝板上開設有活動槽,且所述活動槽內安裝有伺服電機,所述伺服電機的頂部通過轉軸連接有齒輪,且所述安裝板上位于所述活動槽的上方開設有與所述齒輪相適配的齒槽,所述伺服電機的底部安裝有紅外發射器,所述紅外發射器的底部安裝有紅外檢測環,且所述紅外檢測環套設于所述高溫管道本體的外側。

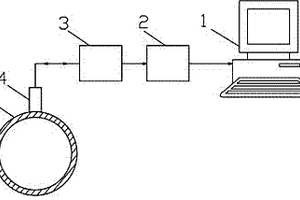

一種用于LNG氣化器防腐涂層厚度的無損對比檢測方法,使用到計算機信號處理接收器、超聲傳感器、高頻超聲儀以及超聲探頭,標準管的材質和防腐涂層與被檢LNG氣化器相同,通過高頻超聲儀測出標準管的其脈沖波形和傳播速度并記錄在計算機信號處理接收器,在計算機信號處理接收器中建立防腐涂層厚度與傳播速度的函數關系,為在相同條件下的無損檢測提供對比數據,之后對被檢LNG氣化器防腐涂層厚度進行多點無損檢測,經被檢防腐涂層脈沖波形與上述脈沖波形的比對認同,被檢防腐涂層的平均傳播速度進入上述函數關系中,從而得出在此平均傳播速度下所對應的厚度,其誤差率不大于1.25%,是快速檢測LNG氣化器防腐涂層的有效方法之一。

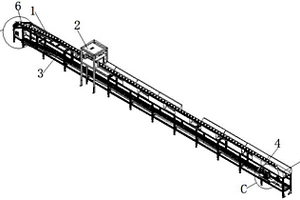

本實用新型公開了一種蘋果無損檢測設備,包括主體框架和無損檢測光電箱,所述主體框架的兩端分別設置有主動鏈輪和從動鏈輪,所述主動鏈輪通過第一傳動軸轉動連接在主體框架內,第一傳動軸的一端與齒輪傳動箱的輸出端連接,齒輪傳動箱的輸入端與三相交流電機的輸出軸連接,所述齒輪傳動箱設置在安裝板的上端,所述安裝板固定在主體框架上,安裝板的上表面設置有第二條形通孔,所述齒輪傳動箱通過設置在其下端的安裝螺栓穿過第二條形通孔與安裝板連接,本蘋果無損檢測設備將傳送機構的主動、從動部件均改為可調結構,大大提高了安裝調節的便利性。
