本實用新型公開了一種鋼鐵冶金領域的鐵水罐永久層澆注模具及鐵水罐永久層澆注結構。鐵水罐永久層澆注模具，包括模具體，所述模具體為上口直徑比下口直徑稍大的圓錐桶形；所述模具體由第一側壁和第二側壁拼接而成，所述第一側壁和所述第二側壁為兩相同形狀的半圓錐桶壁結構；在所述第一側壁和所述第二側壁連接處由緊固裝置拼接固定。鐵水罐永久層澆注結構，包括鐵水罐永久層澆注模具和鐵水罐，所述鐵水罐永久層澆注模具位于所述鐵水罐內部中央。這種模具結構改變以往永久層空洞、開裂、松散的缺點，增加了鐵水罐使用的安全防線，經過澆注振實的永久層可以多次使用，且拆卸方便，并且存放時不會占用太大空間。
870
0

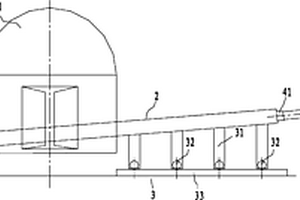

本實用新型公開了一種機械清理裝置，尤其是公開了回轉窯窯內結圈物的機械清理裝置，屬于冶金生產設備技術領域。提供一種在清理結圈物時，對生產過程中回轉窯窯頭罩內的壓力、熱平衡的影響很小的回轉窯窯內結圈物的機械清理裝置。所述機械清理裝置包括傾斜的至少一部分布置在回轉窯窯頭罩內的篩除回轉窯結圈物的水冷梁系，還包括支撐滑道系統和推移系統，水冷梁系通過支撐滑道系統傾斜的至少部分的布置在回轉窯窯頭罩內，并可以通過推移系統沿窯頭罩的左右往復移動。
763
0
本實用新型公開了一種熱連軋鋼板用超快冷系統噴嘴的布置結構，屬于冶金生產設備制造技術領域。提供一種不會影響超快冷系統的輸入、輸出端上的檢測儀表正常工作，提高超快冷系統冷卻溫度精度控制的布置結構。所述布置結構包括熱輸送輥道、邊板、上集管翻轉機構和至少兩段上集管，各段上集管沿熱輸送輥道的輸送方向，安裝在熱輸送輥道上方的邊板上，位于熱輸送輥道起始端的第一組上集管，其下側面上布置的多排冷卻水噴嘴中，至少前三排冷卻水噴嘴的噴出軸心線，與被輸送鋼板的輸送方向呈銳角布置；位于熱輸送輥道末尾端的最后一組上集管，其下側面上布置的多排冷卻水噴嘴中，至少后三排冷卻水噴嘴的噴出軸心線與被輸送鋼板的輸送方向呈鈍角布置。
826
0
本實用新型公開了一種噴淋裝置,尤其是公開了一種用于燒結煙氣脫硫煙道的噴淋裝置,屬于冶金生產設備技術領域。提供一種能提高洗滌水的霧化效好,增強噴淋裝置降溫除塵能力的用于燒結煙氣脫硫煙道的噴淋裝置。所述噴淋裝置包括洗滌水輸送通道和安裝在洗滌水輸送通道末端的洗滌水輸出噴嘴,在洗滌水輸出噴嘴的輸出端設置有洗滌水噴出口,還包括一套壓縮氣體輸入裝置,洗滌水輸出噴嘴上設置有混合腔體,混合腔體具有一個輸入端和一個輸出端,壓縮氣體輸入裝置的輸出末端和洗滌水輸送通道的末端分別與混合腔體的輸入端連通,洗滌水噴出口位于混合腔體的輸出端。
820
0
本實用新型公開了一種連接結構，尤其是公開了一種用于搗固焦爐干熄焦旋轉密封閥的連接結構，屬于冶金生產設備制造技術領域。提供一種使用過程中，不容易出現高溫干熄焦泄漏粉塵的用于搗固焦爐干熄焦旋轉密封閥的連接結構。所述的連接結構包括兩個分別與所述旋轉密封閥的輸出口和外部的振動給料器的輸入口連接的連接法蘭，還包括內側襯有耐磨板的柔性膠質連接體，所述的兩個連接法蘭通過所述的柔性膠質連接體連接為一個整體。
1093
0

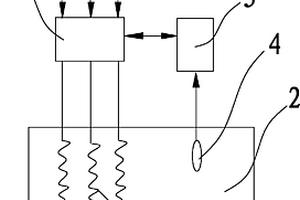

本實用新型公開了一種預熱裝置,尤其是公開了一種用于沉沒輥的預熱裝置,屬于冶金生產設備技術領域。提供一種能提高沉沒輥的預熱質量的用于沉沒輥的預熱裝置。所述預熱裝置包括內部安裝有加熱元件的加熱箱體,還包括一套含有信號采集端和命令執行端的加熱溫度自動控制系統,信號采集端位于加熱箱體內,命令執行端連接在加熱元件的電流輸入線上。
732
0

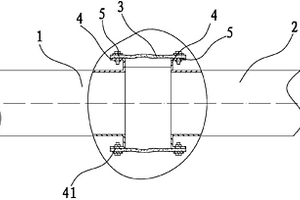

本實用新型公開了一種連接裝置,尤其是公開了一種用于燒結煙氣脫硫煙道的連接裝置,屬于冶金生產設備技術領域。提供一種使用壽命長的用于燒結煙氣脫硫煙道的連接裝置。所述連接裝置包括吸收塔輸入煙道、燒結機輸出煙道和連接軟管,在吸收塔輸入煙道和燒結機輸出煙道相互連接的末端分別設置有向外翻轉成匚型結構的連接法蘭,在匚型連接法蘭的水平邊上設置有螺栓孔,連接軟管的兩端通過安裝在螺栓孔中的壓緊螺栓將吸收塔輸入煙道和燒結機輸出煙道連接為一個整體。
1157
0

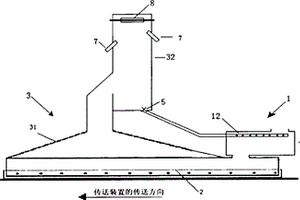

本實用新型提供了一種生石灰配消器,該配消器包括生石灰消化裝置、傳送裝置和除塵裝置,所述除塵裝置包括錐形罩,所述錐形罩位于所述傳送裝置的上方,所述錐形罩包括大端和小端,所述錐形罩的大端和小端分別指錐形罩開口面積較大的一端和開口面積較小的一端,錐形罩的大端鄰近傳送裝置,其中,所述除塵裝置還包括容器和加水管,所述容器與所述錐形罩的小端連通,加水管的至少一部分位于容器內。本實用新型的生石灰配消器具有消化效率高、消化余熱利用充分、環保等的優點,適合在冶金等行業中應用。
917
0

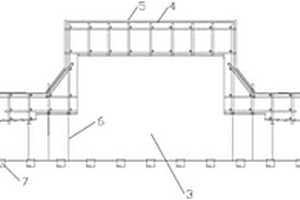

本實用新型涉及冶金工程施工技術領域，尤其涉及一種用于高爐基礎施工的暖棚裝置，其包括支撐架體和加溫裝置，支撐架體的內側設置有施工腔，支撐架體的外側設置有密封層，密封層的外側設置有保溫層，加溫裝置設置在支撐架體和/或施工腔中。在高爐基礎模板安裝完成后，在高爐基礎模板上方搭設暖棚裝置，施工人員在施工腔中進行高爐基礎的施工，加溫裝置對施工腔進行加溫，密封層、保溫層對施工腔進行防雨、防水和密封保溫，從而確保施工腔的溫度，改善低溫環境的施工，有效地保證高爐基礎質量和效率。
869
0

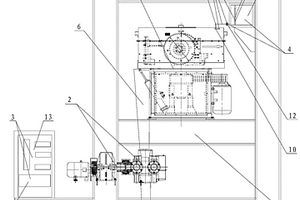

本實用新型公開了一種裝置，尤其是公開了一種用回收物料制取電爐冶煉用料的裝置，屬于冶金原料生產設備設計制造技術領域。提供一種物料制取效果好的用回收物料制取電爐冶煉用料的裝置。所述的裝置包括順序連通的混砂機和壓球機，所述的裝置還包括控制系統和加濕組件，所述加濕組件、混砂機和壓球機的控線均分別與所述的控制系統連接，位于混砂機中的回收物料通過加濕組件在控制系統的控制下噴入液體加濕，通過混砂機混均的物料通過壓球機壓制成球狀物料。
1155
0

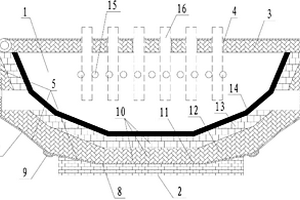

本實用新型公開了一種用于低溫氯化爐的返泥漿裝置及其低溫氯化爐，屬于冶金生產設備制造技術領域。提供一種能將收集回來的淋洗、精制泥漿返回爐內，從而對氯化爐反應溫度實現有效控制的用于低溫氯化爐的返泥漿裝置及其低溫氯化爐。所述的返泥漿裝置包括安裝組件和噴射返料組件，所述的噴射返料組件通過所述的安裝組件可拆卸的固裝在所述的低溫氯化爐上，所述噴射返料組件的鈦渣泥漿噴出端伸入所述的低溫氯化爐內。布置在所述低溫氯化爐的爐頂上的安裝組件和噴射返料組件均為多組，各組所述的安裝組件一一對應的分別與各組所述的噴射返料組件構成所述的返泥漿裝置，各組所述返泥漿裝置在所述的爐頂上均布。
891
0
本實用新型公開了一種飛剪刀片及其安裝固定結構，涉及冶金軋制技術領域。飛剪刀片解決在剪切鋼筋時容易導致鋼筋變形的問題，采用的技術方案是：飛剪刀片，刀片本體上設置螺栓孔，刀片刃角30°，剪刃厚度2.5～3.0mm，剪刃的鋒利度增加；剪刃上設置弧形剪口，改變物料剪切時的受力形式，降低物料在剪切時剪切變形，提高物料的直線度。飛剪刀片安裝固定結構，包括上刀座、下刀座，以及飛剪刀片，上刀座上的刀片的刃角朝向上刀座運動方向前側，兩個刀片的安裝方向相反，通過改變剪刃在剪切物料時上下刀刃受力形式，減小物料頭尾的變形；兩個刀片的剪刃中心位于上刀座中心線前側，消除因飛剪齒間隙過大剪刃對剪切物料的不利影響，保證成材率。
902
0

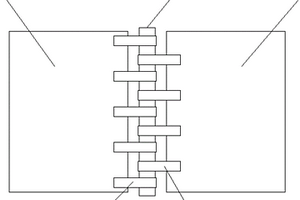

本實用新型涉及一種適用于鈦卷酸洗的過渡板頭，屬于冶金制造技術領域。本實用新型包括鈦板、金屬板和芯軸，鈦板和金屬板前后連接，在鈦板上和金屬板上分別固設有連接板，鈦板上的連接板和金屬板上的連接板連接，鈦板上的連接板的連接部位和金屬板上的連接板的連接部位相互交叉，芯軸穿過鈦板上的連接板的連接部位和金屬板上的連接板的連接部位，將金屬板和鈦板連接在一起。本實用新型的芯軸穿過鈦板上的連接板的連接部位和金屬板上的連接板的連接部位，將金屬板和鈦板連接在一起，從而實現在鈦卷酸洗的生產中雙向運行，利用本實用新型可以減少更換板頭的工序，以及提高工作效率和生產效益。
786
0

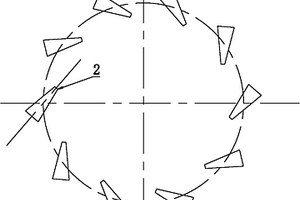

本實用新型涉及冶金領域,尤其是公開了一種煉鐵高爐,在所述爐缸部位沿高爐周向均布有一層徑向風口,各徑向風口的軸線與高爐徑向的水平夾角為零,在所述徑向風口(1)的上方或下方沿高爐周向均布有一層與高爐徑向的水平夾角絕對值大于零的傾斜風口(2),各傾斜風口(2)水平夾角相等。通過鼓風參數的匹配,由徑向風口活躍爐缸中心,由傾斜風口活躍爐缸中心和邊緣之間的環帶區域,能夠避免形成風口間死區,從而避免TiO2的過量還原,能夠適應釩鈦磁鐵礦特殊冶煉需求。適用于鐵礦石的冶煉,尤其是釩鈦磁鐵礦的冶煉。
1146
0

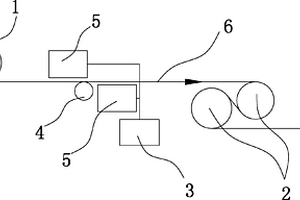

本實用新型公開了一種測量帶鋼鍍鋅層厚度的裝置,屬于冶金生產技術領域。提供一種結構簡單、測量準確、運行成本低廉的測量帶鋼鍍鋅層厚度的裝置。所述測量裝置包括轉輥、張力輥組和含有探測頭的鋅層測厚儀,還包括防抖輥,防抖輥安裝在轉輥和張力輥組之間,其軸向外表面與帶鋼的水平外表面交叉的相互錯開。用于鍍鋅帶鋼鍍層厚度的測量。
903
0
本實用新型公開了一種信號連接線，尤其是一種用于鐵路信號傳輸的連接線。本實用新型提供了一種提高使用壽命的用于鐵路信號傳輸的連接線，包括鋼絲繩和兩個連接塞釘，所述連接塞釘包括鋼絲連接端和安裝端，所述鋼絲繩的兩端分別連接在兩個連接塞釘上，所述鋼絲繩的端部連接在所述鋼絲連接端上。由于采用連接塞釘和鋼絲繩的結構，鋼絲繩連接在連接塞釘上，這樣可以增加鋼絲繩的連接強度，同時鋼絲繩經久耐用，耐腐蝕性強于普通的鐵線，其長度也可以任意選取，價格相對經濟，非常適合冶金企業現場使用。鋼絲繩可以采用船用鋼絲繩，更加的耐腐蝕。塞釘可以分為兩類，分別適應不同的連接要求，從而形成引入線和跳線，滿足不同的信號傳輸需求。
858
0
本實用新型公開了一種凱膜鹽水精制機，屬于冶金生產設備附件設計制造技術領域。提供一種能顯著的降低設備生產過程中的故障率，并且十分適合于氯堿生產作業的凱膜鹽水精制機。所述的凱膜鹽水精制機包括含有過濾系統、反沖系統和排渣系統的凱膜鹽水過濾裝置，在所述的過濾系統上設置有進液控制閥和排氣控制閥，在所述的反沖系統上串接有反沖控制閥，在所述的排渣系統上串接有排渣控制閥，所述的凱膜鹽水精制機還包括智能綜合控制系統，所述凱膜鹽水過濾裝置的進液、排氣、過濾、反沖以及排渣過程分別通過所述的智能綜合控制系統，在所述進液控制閥、排氣控制閥、反沖控制閥以及排渣控制閥的配合下自動完成。
766
0

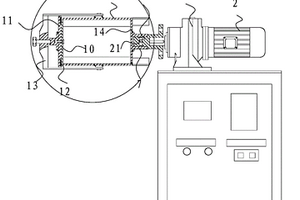

本實用新型涉及礦石冶金性能測量裝置領域，尤其是一種鐵礦石低溫粉化性能測量裝置，包括轉鼓及驅動機構，轉鼓包括鼓體及其兩端的端板，并由鼓體及其兩端端板包圍構成密閉內腔，其中傳動側端板與驅動機構相連、操作側端板與鼓體可拆卸固定連接；轉鼓的內腔中設有兩塊提料板，提料板安裝在鼓體上且由傳動側端板延伸至操作側端板；傳動側端板與驅動機構的輸出軸之間通過連接筒連接，連接筒固定安裝于傳動側端板，驅動機構的輸出軸插入連接筒的內孔，且連接筒與輸出軸之間通過螺栓緊固。本實用新型采用螺栓緊固轉鼓和驅動機構的輸出軸，使轉鼓在測試前后能方便快捷地安裝與拆卸，從而方便裝料與取料。本裝置主要用于測量鐵礦石的低溫粉化性能。
746
0
本實用新型公開了一種濾液循環裝置，尤其是涉及一種帶式過濾機的濾液循環裝置，屬于冶金生產設備制造技術領域。提供一種在生產過程中，濾液中未被回收的顆粒物料不會沉降的帶式過濾機的濾液循環裝置。所述濾液循環裝置包括水球磨、與所述水球磨連接的帶濾機和沉降池，所述帶濾機的濾液輸出端與沉降池連接，還包括攪拌裝置和砂漿泵；所述攪拌裝置安裝在與所述的帶濾機連接的沉降池中；所述砂漿泵的輸入端位于沉降池的所述濾液中，輸出端與水球磨連通。
1006
0

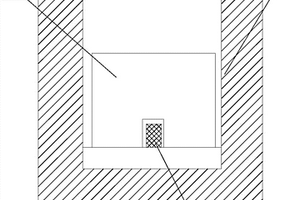

本實用新型涉及冶金檢測領域，公開了一種爐渣粘度測量裝置及其盛樣坩堝。該爐渣粘度測量裝置，包括爐體、盛樣坩堝和測溫電偶，所述盛樣坩堝位于爐體內，所述盛樣坩堝(2)包括坩堝底和坩堝壁，所述坩堝底中心向內凹陷形成可以容納測溫電偶的凹形結構，所述測溫電偶位于凹形結構中。使用該爐渣粘度測量裝置測量爐渣粘度時，由于測溫電偶處于盛樣坩堝底部中心的凹形結構中，所以其溫度測量值更接近盛樣坩堝內爐渣的實際溫度，可以使該爐渣粘度測量裝置更準確的測出爐渣的粘度與溫度的關系。
862
0
本實用新型公開了一種運料臺車，尤其是公開了一種用于球團環冷機的運料臺車，屬于冶金原料生產設備維修維護技術領域。提供一種使用過程中卡阻形象少，使用壽命長的用于球團環冷機的運料臺車。所述的運料臺車包括臺車、臺車架和臺車安裝軸，所述的臺車通過所述的臺車安裝軸活動的安裝在所述的臺車架上，所述運料臺車還包括帶有潤滑組件的軸承系統，所述的臺車安裝軸通過所述的軸承系統安裝在所述的臺車架上；運料臺車運行過程中，所述的軸承系統與所述的臺車安裝軸之間通過所述的潤滑組件保持潤滑。
822
0
本實用新型公開了一種粉礦熔融還原煉鐵爐，屬于鋼鐵冶金領域，還原爐爐頂正面呈圓拱形；所述爐體為四面爐壁圍成的矩形柱狀結構，其中一對相對的爐壁上對稱地設置有用于噴吹氧氣的上風口，其中一對相對的爐壁上對稱地設置有用于噴吹氧氣和煤粉的下風口，其中一對相對的爐壁上分別設置有渣口和鐵口；還包括進料系統，進料系統包括第一電機、篩箱、主軸、進料箱、篩筒。本實用新型粉礦全氧熔融還原煉鐵裝置，可實現粉礦在一個反應器中冶煉出鐵水，縮短了工藝流程；促進了氧化鐵快速還原，降低了能源消耗，減少污染物排放；同時解決了現有技術中向爐內加料時粉礦結塊、反向溢料造成生產效率低下等問題。
893
0
本實用新型公開了一種燃燒裝置，尤其是一種組合式直流燃燒裝置。本實用新型提供了一種同時摻燒高、焦、轉此三種煤氣的組合式直流燃燒裝置，包括爐膛和燃燒器，燃燒器的噴口與爐膛相連通，所述燃燒器上設置有三種噴口，分別為焦爐煤氣噴口、高爐煤氣噴口和轉爐煤氣噴口。由于設置有三種噴口，這三種噴口分別適應相應的高爐煤氣、焦爐煤氣和轉爐煤氣的燃燒，因此可以同時摻燒高、焦、轉此三種煤氣，提高了煤氣的利用效率。各種噴口的排列和構造可以滿足不同煤氣的燃燒要求，有效解決了鍋爐無法按一定比例燃燒三種及以上燃燒特性不同的燃料且摻燒比在一定范圍內變化要求的問題，充分利用了鋼鐵冶金企業大量富余的高爐煤氣、焦爐煤氣和轉爐煤氣。
1055
0

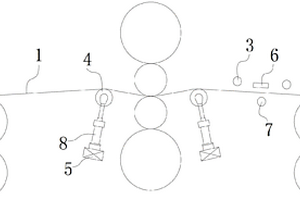

本實用新型公開了一種能有效清除平整后帶鋼表面殘留平整混合液的帶鋼吹掃機構。該帶鋼吹掃機構，包括用于繃緊帶鋼的張緊輥，在帶鋼上方設置有多根上吹掃梁，在帶鋼下方設置有防顫輥，防顫輥上連接有升降裝置，所述升降裝置上設置有用于確定防顫輥位置的位置控制裝置，所述位置控制裝置為增量編碼器。由于增量編碼器可以根據帶鋼的厚度來確定防顫輥的升降高度，能夠使不同厚度的帶鋼在吹掃時的傾斜角度都一樣，進而使帶鋼與上吹掃梁的吹掃面的角度保持不變，可以大大提高吹掃效果，從而使帶鋼表面殘留的大量混合液被有效清除，防止了平整后帶鋼表面產生平整斑、銹蝕等斑跡缺，保證了帶鋼的質量。適合在冶金行業推廣運用。
