本發明公開了一種復合高分子絮凝劑及其制備方法,屬于復合材料技術領域。首先以3-氯-2-羥丙基三甲基氯化銨為醚化劑將葡聚糖陽離子化,然后采用交聯共混法,將陽離子葡聚糖與殼聚糖進行交聯共混反應,制得殼聚糖-陽離子葡聚糖復合高分子絮凝劑。本發明的絮凝劑對高嶺土模擬廢水和實際廢水具有高效的絮凝效果,并且具有廣泛的pH適用性,在污水處理領域具有良好的應用前景。
本發明公開一種環保納米抗菌木塑材料,以重量份計,包括以下組分:納米銀鋅復合材料1-5份、表面活性劑0.01-0.05份、木屑20-40份、偶聯劑4-8份、增韌劑20-40份及聚丙烯(PP)50-80份。本發明一種環保納米抗菌木塑材料,采用納米銀鋅復合材料對木屑進行改性,能夠提高木塑材料的抗菌防霉性能,選用合適的偶聯劑對木屑表面羥基、氨基等活性基團進行預處理,能夠提高其與聚丙烯這類非極性基體的相容性,從而大幅度提高木塑材料的拉伸強度、彎曲強度和抗沖擊強度等力學性能。因此,本發明一種環保納米抗菌木塑材料,綠色環保,具有較好的機械性能和抗菌防霉性能,不易蟲蛀,使用壽命長。
一種雙色雙硬度鞋底的成型工藝及制備方法,主要包括如下步驟:(1)預備模具:預備一套注塑模具;(2)注塑準備:注塑機擁有兩支注射槍管,可以同時向注塑模具進行注射;(3)注塑成型:將注塑模具放在注塑機的??蛏?,啟動注塑機,將兩支注射槍管同時往注塑模具的上模和下模進行注塑,經過隔板預壓后,開模,將上模和下模分離,抽離隔板;(4)粘合、交聯發泡成型:將上模和下模再進行合模,上、下層復合材料在合模腔內進粘合、交聯發泡成型,開模,即可得到雙色雙硬度的鞋底,利用該制造方法生產出來的雙色雙硬度鞋底,鞋大底和鞋中底遇水不脫膠、不脫層和使用壽命長,發泡成型快速,不會產生溢色現象。

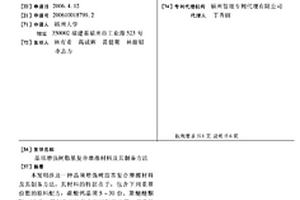

本發明涉及一種晶須增強樹脂基復合摩擦材料及其制備方法,其材料的特征在于,包含下列重量份數的原料配方:碳酸鈣晶須5~30份,聚醚醚酮70~95份;其制備方法包含下列制備步驟:將碳酸鈣晶須和聚醚醚酮原料在130~150℃溫度下干燥3~5小時后混合,放入攪拌機內高速攪拌混合8~10min;之后放入380~390℃熱壓模具模腔內熔融后,加壓20MPa使材料成型,保壓8~10min后,隨模具降溫至100℃時,脫模冷卻至室溫;之后在250℃溫度下保溫1小時,制得產品。本發明目的是以碳酸鈣晶須增強聚醚醚酮,從而獲得具有摩擦系數小、磨損率低、承載能力強、成本低等優點的新型高強度減摩耐磨復合材料。

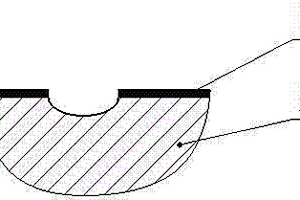

本發明公開一種單晶硅直拉爐用碳/碳復材表面新型硅基涂層的制備方法,其以PVA溶膠與硅粉混合制成漿料,在碳/碳復合材料表面制備一層碳化硅基致密層,使表層與基體結合緊密,平穩過渡,從而提高碳/碳復合材料抗氧化腐蝕性能和表面力學性能。

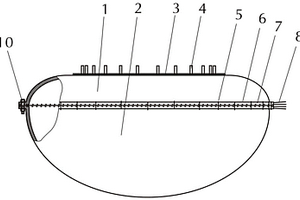

一種海浪發電用浮體結構及熔接方法,所述的浮體為RPP復合材料的一個空心密閉體,浮體上部分有一個頂面和其上的一層推桿連接螺栓加強面,頂面預埋多個推桿連接螺栓底部的螺栓頭,各個推桿連接螺栓螺桿朝上;該浮體上部分的下底邊、浮體下部分的上邊都有一個沿著它們所在的平面向外凸出的連接邊緣,連接邊緣都為圓形、大小一致、都設有眾多連接螺栓孔;浮體上下兩部分的各個連接螺栓孔都分別對齊、用上下部連接螺栓連接;在兩個連接邊緣的RPP復合材料里都預埋有電熱絲,兩個連接邊緣還設兩個電熱絲引出端;給兩個電熱絲引出端加電,兩個連接邊緣粘結后鎖緊上下部連接螺栓使浮體上部分、浮體下部分連為一體。

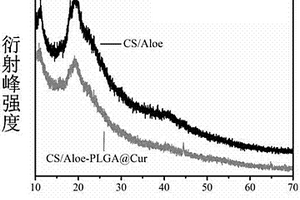

一種兩相混合雙重功能高分子緩釋膜的制備方法,選用的材料其具有生物相容性好、體內可降解的特點,與新型藥物遞送系統,如微球、納米粒、泡囊等聯合使用來實現局部給藥,在抵抗炎癥迸發的同時促進皮膚再生和抗粘連,采用原位自組裝制備復合材料是一種比較有前景的制備油相/水相兩相均勻混合的復合材料的方法,它可以很好的降低油相/水相界面的界面能,實現油相PLGA粒子在有機基質上的均勻分散,選用殼聚糖/蘆薈和載姜黃素聚丙交酯乙交酯微球的組合,仿生制備具有雙重功效的藥物控緩釋膜。

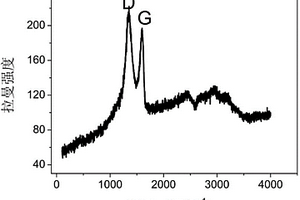

本發明提供一種Cu/Cu2O/TiO2復合可見光催化劑及其制備方法。在氧化石墨烯溶液加入含醋酸銅和鈦酸四丁酯的混合溶液??刂朴驮囟葹?20~160℃,加入堿試劑,攪拌反應1~5h后,分離得到沉淀物。在沉淀物中加入乙二醇,加熱回流后得到前驅體。將前驅體升溫至600~800℃,然后迅速置于溫度為?10~?50℃的冷卻劑中,高溫淬滅得到石墨烯基Cu/Cu2O/TiO2復合物。通過將Cu2O和TiO2組成復合材料,使得光催化劑可以受可見光激發。并引入Cu納米晶,有效保護Cu2O,提高穩定性。產品經過高溫淬滅,在晶體表面形成較多的缺陷,產品的比表面積,為光催化反應提供更多的活性位點。
本發明公開水性防水防漏找平層材料,所述水性防水防漏找平層材料由A組分、B組分和C組分按4:1:8的重量配比配制而成:通過A組分、B組分和C組分相互混合制得的復合材料可實現防水防漏層和找平層同步施工;A組份包括以下按重量份計的原料:E?54環氧樹脂90?100份、己二醇5?7份、丙二醇1?3份、滑石粉80?90份、BYK?024?0.3?05份和BYK?191?0.1?0.6份;B組份包括以下按重量份計的原料:三乙烯四胺50?60份和丙二醇甲醚1?5份;C組份包括以下重量份計的原料:水泥25?50份、80目石英砂100?200份和硅灰石粉10?20份。本發明利用樹脂材料和水泥的共混反應,制得附著力好、抗壓強度好和耐磨的環保復合材料,可同時作為找平層和防水防漏層的施工材料,解決了找平層和防水防漏層的雙層結構的施工。
本發明公開一種生物全降解誘蟲板,包括基板和噴涂于基板的兩側面上的粘蟲膠,以及噴涂于粘蟲膠上的昆蟲引誘劑,粘蟲膠在基板上形成粘蟲膠層,基板由可全降解生物復合材料的制成,基板顏色為波長555?590nm的黃色或波長450?480nm的藍色;可全降解生物復合材料由以下重量份的原料組成:新型生物基質:100?300份,淀粉:100?400份,光敏劑:15?25份,水:20?40份。與現有技術相比,本發明的生物全降解誘蟲板能被自然界中微生物完全降解,最終生成二氧化碳和水,不污染環境,而且,使用后可直接掩埋堆肥處理,保護農業生態環境。
本發明公開一種基于TiO2介觀晶體的免標記型玉米赤霉烯酮光電化學檢測方法和傳感器。該方法利用金錐(Au?cone)、聚硫堇(PTH)敏化的金紅石型TiO2介觀晶體(RTM)作為光電活性基底材料,并用于固定化玉米赤霉烯酮抗體(Ab);基于金錐的表面等離子效應以及聚硫堇的穩定性及優良導電性,其與RTM的復合材料能加快光生電子的轉移速度并提高光電流信號,當玉米赤霉烯酮,即抗原(Ag)與固定化的玉米赤霉烯酮抗體(Ab)發生免疫反應,由于空間位阻效應,光電信號明顯減弱?;谠摤F象,所建立的方法可實現對玉米赤霉烯酮濃度在1×10?6?ng/mL~10?ng/mL范圍內的高靈敏檢測。

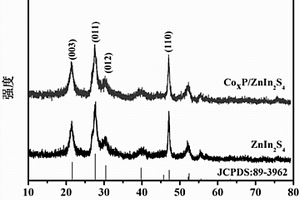

本發明公開了一種復合光催化劑MxP/硫銦鋅及其制備方法與應用,該復合光催化劑由硫銦鋅(ZnIn2S4)和非晶態合金(MxP)復合構成,以非貴金屬無機鹽和次磷酸鹽溶液與ZnIn2S4充分混合,在惰性氣氛中,利用ZnIn2S4的可見光響應特性,在光照下將零價的磷和非貴金屬M共同沉積到ZnIn2S4表面形成非晶態合金MxP,制得的MxP/ZnIn2S4復合材料與ZnIn2S4相比,其可見光催化分解水產氫活性顯著提高。本發明方法無需引入還原劑,成本低廉,環境友好,簡單易行,易于大規模推廣。

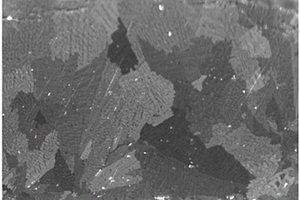

本發明公開了一種用于燒結磁體的急冷合金片,所述燒結磁體具有R2T14B的主相,所述急冷合金片是通過將原料合金熔液在金屬鉬或者含鉬復合材料作為工作面的冷卻輥上澆鑄形成的。該急冷合金片是將原料合金熔液在金屬鉬或者含鉬復合材料作為工作面的冷卻輥上澆鑄形成的,但其產出的合金鑄片所制造的釹鐵硼磁體的磁性能仍然能保持較高水平。

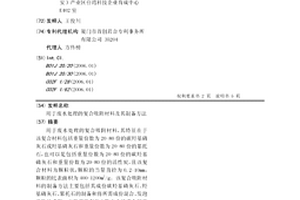

用于廢水處理的復合吸附材料,其特征在于該復合材料包括重量份數為20-80份的碳羥基磷灰石或羥基磷灰石和重量份數為20-80份的累托石,也可以是包括重量份數為20-80份的碳羥基磷灰石和重量份數為20-80份的活性炭,且該復合材料為顆粒狀,顆粒的當量直徑為0.2-10mm,顆粒的比表面積為400-1200m2/g。該復合吸附材料的制備方法主要包括其成份碳羥基磷灰石、羥基磷灰石、累托石的制備和將所需成份混合、發泡及燒結成型。本發明能有效去除水中的重金屬離子、有機污染物、氰、氟、磷等物質,且具有良好的再生性能。
本發明涉及一種3,5?雙(4?氨基苯氧基)苯甲酸型有機硅膠及其制備方法,由3,5?雙(4?氨基苯氧基)苯甲酸、芳香族二元胺、芳香族二元酐、3?氨丙基三烷氧基硅烷和γ?(2,3?環氧丙氧)丙基三甲氧基硅烷的反應產物,以及有機溶劑組成。本發明的原料來源便捷,工藝簡單,操作方便,產品綜合性能良好,可應用于玻璃、陶瓷、復合材料、特種極性紡織預浸料及其復合材料基材的粘接,具有良好的市場應用前景。

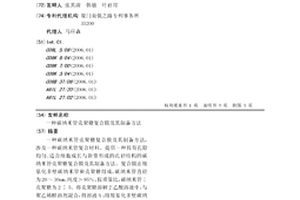

一種碳納米管殼聚糖復合膜及其制備方法,涉及一種碳納米管復合材料。提供一種具有孔隙均勻、適合細胞成長與新骨形成的孔徑結構的碳納米管殼聚糖復合膜及其制備方法。復合膜由羧基化多壁碳納米管和殼聚糖組成,碳納米管直徑為20~30nm,純度>95%,按質量比,碳納米管∶殼聚糖為2∶5。將殼聚糖溶解于乙酸溶液中,與聚乙烯醇溶劑混合,得溶液A;將羧基化多壁碳納米管超聲分散于聚乙烯醇溶劑中,得溶液B;將溶液A與溶液B混合,得溶液C;預凍后凍干,得到碳納米管殼聚糖復合膜。

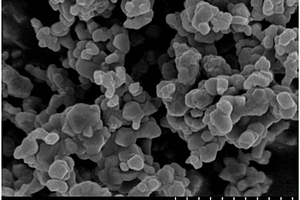

本發明提供一種固溶型(Ti, Mo, Ta, Me)(C, N)納米粉末及其制備方法,涉及復合材料技術領域。制備方法為:各元素的氧化物作為原料,以炭黑作為還原劑和碳化劑。然后以水或酒精為球磨介質,在200~300r/min條件下球磨1~4h得到漿料,漿料經干燥、制粒得到混合料。最后將混合料轉入真空反應裝置中,通過程序升溫體系升溫至最終反應溫度1350~1500℃,在N2氣氛下反應2.5~4h制得固溶型納米粉末。制得的固溶型納米粉末為單一相,粒度為150~300nm。通過對各項參數的調控以及工序的控制,得到的產品固溶完全,粒徑達到納米級別,生產成本低,工藝簡單,適用于工業化規模生產。
本發明公開了一種通過聚合物結晶誘導納米微球有序排列的方法及其在制備復合膜上的應用。首先,采用無皂乳液聚合法制備不同尺寸的單分散PS?DVB納米微球;采用上述所制備的PS?DVB納米微球作為原料,加入不同濃度的PEG水溶液,利用溶液態PEG結晶誘導納米微球有序排列;并利用掃描電鏡和偏光顯微鏡進行表征。該方法操作簡捷,適用性廣。通過對有序排列的微球進一步修飾,可將該復合材料應用到不同的領域中;而更換誘導微球有序排列的結晶聚合物基材,則使該納米復合材料有望成為具有納米微球修飾和增強的薄膜材料或體型材料。

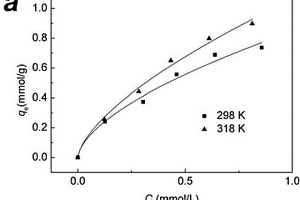

本發明公開了一種負載單寧的膠原/纖維素復合生物吸附材料的制備方法,該方法利用離子液體為介質,將纖維素粉末溶解后,加入海綿狀膠原纖維,使其溶解并與纖維素混合均勻。將含有纖維素/膠原的離子液體經再生、清洗后得到復合材料。將復合材料置于水溶液中,加入植物單寧,攪拌反應,過濾、洗去未反應的單寧,加入交聯劑進行反應。過濾、洗去未反應的交聯劑,冷凍干燥后,即得負載單寧的膠原/纖維素復合生物吸附材料。本發明利用纖維素作為基體,固定少量膠原,并進一步在膠原分子上負載植物單寧,從而賦予材料對金屬離子的吸附能力??蓪崿F對金屬離子的高效選擇性吸附,同時還增強了材料的穩定性,可用于含鉛、銅等重金屬離子工業廢水的處理。
本發明公開一種底物高親和力氧化石墨烯負載納米鉑模擬過氧化物酶及其制備方法。氧化石墨烯作為穩定劑控制納米鉑粒子的生成。本發明是一種新型復合納米材料的制備方法,具有制備簡單環保,無需高溫,無需添加表面活性劑的優點。所得的鉑納米粒子平均粒徑為9.0nm。制備方法重現性好,所得產物可保持4個月以上的穩定性。同時,合成的氧化石墨烯-納米鉑復合材料具有良好的模擬過氧化物酶活性,可催化過氧化氫氧化3,3’,5,5’-四甲基聯苯胺鹽酸鹽顯色。對底物3,3’,5,5’-四甲基聯苯胺鹽酸鹽和過氧化氫均具有高親和力??捎糜跈z測低濃度的過氧化氫,催化產物吸光度與過氧化氫濃度在0.1-25mmol/L范圍內呈線性相關,檢測限為0.03561mmol/L。

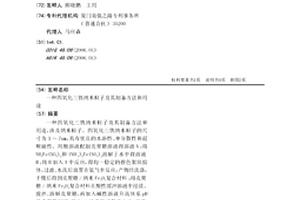

一種四氧化三鐵納米粒子及其制備方法和用途,涉及納米粒子。四氧化三鐵納米粒子的尺寸為3~7nm,具有優良的水溶性、單分散性和超順磁性。用酸溶液配制殼聚糖溶液得溶液A;將NH4Fe(SO4)2和(NH4)2Fe(SO4)2溶解于水中得溶液B;將B加入A中反應,得均一穩定的橙色絮狀膠體,過濾、水洗后放置在氨氣中反應,產物經洗滌,干燥后得到殼聚糖/納米Fe3O4復合材料;將殼聚糖/納米Fe3O4復合材料在酸性緩沖溶液中浸漬、攪拌、溶解殼聚糖,再加入堿性溶液升高體系pH使殼聚糖沉淀,使Fe3O4納米粒子釋放出來,經離心分離去除沉淀的殼聚糖,即得到水溶性的四氧化三鐵納米粒子??捎糜谥苽湓煊皠?。

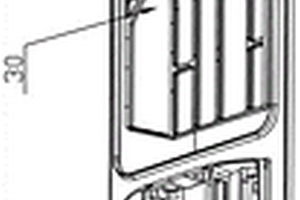

一種新能源客車的車身頂蓋,包括一頂蓋主體,頂蓋主體采用復合材料一體成型,該頂蓋主體上集成有頂置空調底座、頂置動力電池箱體固定托盤以及天窗安裝止口,復合材料為三層夾心結構,包括外表層、夾心層以及底層,所述外表層和底層均為碳纖維材料、玻璃纖維材料或由二者交替鋪層形成的纖維結構,所述夾心層為硬質泡沫、PET或蜂窩材料其中的一種。本發明可實現各個部件安裝結構與頂蓋結構一體化設計與成型,使得復材頂蓋結構的承載能力得到充分發揮,有效地實現頂蓋的輕量化和集約式設計,并可實現頂蓋的模塊化安裝制造,與傳統頂蓋相比,零部件數目大大減少,質量減輕30%以上。

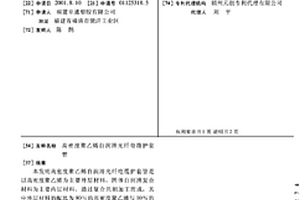

本發明高密度聚乙烯自潤滑光纖電纜護套管是以高密度聚乙烯為主要外層材料,固體自潤滑復合材料為主要內層材料,通過復合共劑加工而成,其中外層材料的配比為90%的高密度聚乙烯與10%的復合增強劑,內層材料的配比為80%的硅酮樹脂、10%的表面活性劑和10%的硅油。
本發明提供了一種戶外用環氧樹脂基抗紫外老化絕緣材料、制備方法和應用,采用環氧樹脂為基體,加入了通過行星式球磨、吸附沉積等手段制備的石墨烯?二氧化鈰/氧化鋁?石墨烯層疊結構的無機微米填料,且加入硅烷偶聯劑制成抗紫外老化絕緣材料。該復合材料與其他改性樹脂材料相比,由于添加了獨特層疊堆積結構的抗紫外老化填料,極大地提高了材料的綜合性能,在填料質量百分比接近60%時,模擬戶外環境紫外標準測試24個循環后依舊能保持80%的性能。該復合材料滿足市場上對戶外用絕緣材料的抗紫外老化要求,提高了戶外用絕緣材料的使用壽命和適用范圍。
本發明公開了活性碳復合靜電紡納米纖維/針刺無紡布復合濾材的制備方法,首先,制備靜電紡納米纖維;然后,將活性炭與靜電紡納米纖維貼合,得到復合材料;最后,選擇針刺無紡布作為復合濾材的基布,在基布上復合上述復合材料,得到活性碳復合靜電紡納米纖維/針刺無紡布復合濾材。本發明采用以上技術方案,活性炭復合針刺無紡布、靜電紡納米纖維后,過濾吸附性能大幅提高,且當活性炭厚度超過25mm后,復合濾材可以完全吸附過濾酒精氣體。本發明研究成果對空氣過濾材料過濾吸附有毒有害氣體具有借鑒意義。
本發明公開了一種用于合成丙硫菌唑中間體的催化劑及其應用,將乙酰丙酮鎳、四水乙酸鈷、聚乙烯吡咯烷酮、對苯二甲酸放入水和的N,N一二甲基甲酰胺混合溶液中,磁力攪拌,將溶液轉移到配有聚四氟乙烯內襯的動態反應釜中,將動態反應釜密封好,反應得到鎳鈷有機一無機復合材料,待反應冷卻至室溫,將產物用去離子水跟N,N一二甲基甲酰胺交叉洗滌、烘箱中干燥24h,得微黃色的粉末狀鎳鈷有機一無機復合材料跟NaH2PO2一起放置在管式爐中二者利用石英棉隔開,在Ar保護下,將磷化后得到的產物利用去離子水跟無水乙醇交叉洗滌烘箱中干燥得到黑色的納米級鎳鈷雙金屬催化劑。本發明鎳鈷雙金屬催化劑大幅度提高丙硫菌唑中間體收率、生產工藝流程、減少了能耗。
本發明公開了磷酸釩鋰/碳纖維復合正極材料、制備方法及其應用,該方法利用離子液體前驅體同時作為磷源和碳源,以靜電紡絲與熱處理工藝制備柔性自支撐的磷酸釩鋰/碳纖維復合材料;該正極材料的形貌為復合形貌,類似于柳樹枝,由Li3V2(PO4)3納米顆粒均勻生長在碳纖維基體上,且碳纖維為氮摻雜的多孔碳纖維。所制備的磷酸釩鋰/碳纖維復合材料柔韌性良好,含碳量在25~45%,可直接作為自支撐的電極圓片,避免了粘結劑、導電添加劑和金屬集流體的使用,從而提升了鋰離子電池整體的能量密度。
中冶有色為您提供最新的福建有色金屬復合材料技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
