全部
▼
熱搜：
1111
0

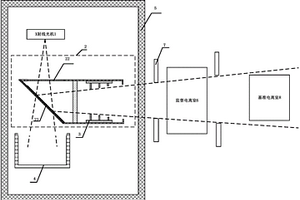

本發明實施例涉及一種K熒光X射線輻射裝置,包括：X射線光機，產生X射線；熒光發生裝置，接收所述X射線光機射出的X射線，并對所述X射線進行過濾，得到輻射質熒光射線；次級光闌，裝設于所述熒光發生裝置內，對所述輻射質熒光射線的射束發射角進行限定，使出射的輻射質熒光射線的射束為錐形。
1041
0
本發明公開了一種碳/氧化鉻納米復合材料的制備方法，屬于無機材料合成領域。本發明采用鉻源、碳源和胺類有機物為原料，一步反應得到碳/氧化鉻納米復合材料，不需要任何后續處理。本方法生產成本低，生產工藝簡單，易于產業化大規模生產，整個工藝不生產含鉻廢棄物，是一種對環境清潔友好的制備納米氧化鉻和碳復合材料的方法。本發明不需要模板、不需要表面活性劑、不需要沉淀劑，制備的納米氧化鉻純度高，分散性好，比表面積大?？捎糜诖呋铣珊凸δ懿牧系阮I域，特別是鋰電材料領域具有廣闊的應用前景。
924
0

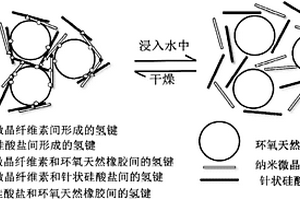

本發明涉及一種水響應性彈性體功能復合材料及其制備方法，屬于功能材料技術領域。本發明將0.7～3.0質量份的針狀硅酸鹽、1.0～4.3質量份的納米微晶纖維素填料加入到100質量份的環氧天然膠乳中，通過原位復合成膜法制備出一種快速水響應彈性體功能復合材料，該復合材料具有成本低廉，制備工藝簡單的特點，具有多重氫鍵網絡結構，具有高的水響應敏感性、可逆性?？梢宰鳛樾螤钣洃洀椥泽w、生物傳感器和在醫學等領域使用(如自緊式縫合線)。
1147
0
本發明公開了一種規?；B續生產三維石墨烯膜的方法及應用，屬于功能材料領域。所述方法為：第一步：制備氧化石墨烯溶液；第二步：攪拌濃縮；第三步：將聚四氟乙烯槽浸入到甲醇中；第四步：將濃縮好的氧化石墨烯溶液注入聚四氟乙烯槽，得到氧化石墨烯條帶；第五步：將氧化石墨烯條帶從甲醇溶液中引出先進行干燥，再進行還原膨脹，即可得到所述的三維石墨烯膜；第六步：收集三維石墨烯膜，收卷。將氧化石墨烯溶液與功能化納米粒子混合，按照相同的制備步驟可得到功能化的三維石墨烯膜。所述方法制備過程簡單、環境友好、成本低、適合大規模生產，采用所述方法制備得到的三維石墨烯膜呈三維、多孔狀，具有質量輕、比表面積大、柔韌性好的特點。
1031
0

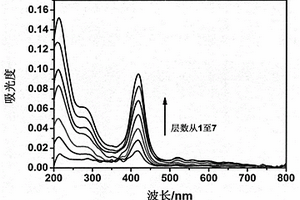

本發明公開了一種卟啉-多酸-水滑石三元復合三階非線性光學薄膜及其制備方法，屬于功能材料技術領域。薄膜的制備方法為：剝離水滑石；配制卟啉溶液和多酸溶液；在處理好的基質上交替組裝水滑石、多酸和卟啉得到多層復合薄膜。薄膜具有納米尺寸，平整均勻，透過率高，穩定性好，其飽和非線性吸收和自散焦非線性光學效應顯著，具有優良的調控性，可以通過控制層數和多酸加入調節非線性效應強弱。本發明提供的方案使材料具有良好的非線性性能并且便于加工和使用。
778
0

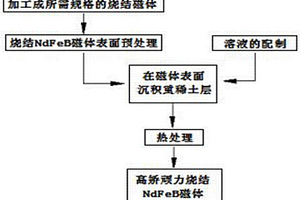

本發明提供一種燒結NdFeB磁體的重稀土附著方法，屬于稀土磁性功能材料及制備技術領域。該制備工藝的具體步聚為：將經過表面預處理的燒結NdFeB磁體置于重稀土鹽有機溶液中，在電流的作用下，重稀土元素沉積在燒結NdFeB磁體的表面，形成一層致密的重稀土金屬薄層，然后伴隨高溫擴散處理或高溫擴散和低溫回火兩級熱處理，使重稀土金屬膜中的重稀土元素通過晶界擴散到磁體內部。采用本發明制備的燒結NdFeB稀土永磁材料的矯頑力顯著提高而剩磁無明顯減低，同時重稀土用量少，工藝簡單可控，效率高，適合工業化生產。

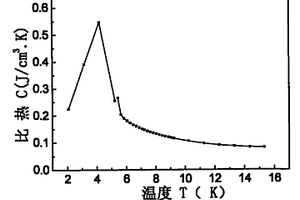

本發明屬于功能材料領域，涉及一種超低溫制冷機用稀土硫氧化物－HoCu2復合磁性蓄冷材料，該蓄冷材料在3～10K溫區內具有大的比熱，有利于實現蓄冷器結構的簡化。特征是復合磁性蓄冷材料的配比以質量百分比計，設稀土硫氧化物的比例為x，則HoCu2的比例為1－x，稀土硫氧化物比例的變化范圍x為30～70％，具體工藝流程如下：首先，按照配比分別稱取稀土硫氧化物與HoCu2兩種粉體放入球磨罐中，再加入磨球及球磨介質，密封后充分研磨混勻，然后，將研磨好的物料過濾、干燥，最后，壓制成形并進行燒結處理，即得到稀土硫氧化物－HoCu2復合磁性蓄冷材料。稀土硫氧化物磁性蓄冷材料通過與HoCu2復合，避免了高溫燒結所帶來的稀土硫氧化物分解問題。復合以后所獲得的新型磁性蓄冷材料的蓄冷性能有了較大改善。
989
0

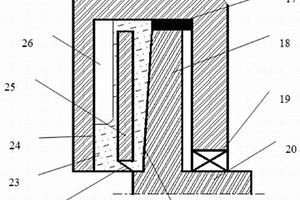

剪切增稠液汽車風扇離合器。剪切增稠液是一種粘度可隨外界剪切速率改變的功能材料。這種材料在常態下柔軟，當遇到高速的沖擊或剪切時，材料變得堅硬。當外力消失后，材料又重新恢復到柔軟狀態。把剪切增稠液作為傳動介質，其初始粘度低，有利于剪切增稠液的循環，防止剪切增稠液溫度升高。而當剪切增稠液到達工作面時，粘度瞬間增大，變為類固體，使得主動板帶動從動板做功，帶動風扇轉動?；诖颂匦栽O計的汽車風扇離合器無需外源控制，功耗低，結構簡單，響應迅速，易于控制。把工作腔設計成漏斗形，有利于剪切增稠液的循環，可進一步降低工作腔溫度。剪切增稠液在工作腔轉動時能形成類固體狀態，這大大提高了汽車風扇離合器的傳動效率。
725
0

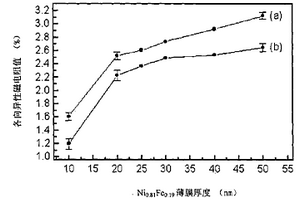

一種各向異性磁電阻坡莫合金薄膜的制備方法， 涉及功能材料薄膜的制備，特別是涉及制備磁電阻薄膜。本方 法是在清洗干凈的玻璃基片上或單晶硅基片上沉積鎳鐵Ni0.81Fe0.19薄膜，將(Ni0.81Fe0.19)xCr1－x層作為種子層，x值介于0.13～0.53之間；沉積的順序依次是1.0～12.0nm厚度的鎳鐵鉻(Ni0.81Fe0.19)xCr1－x、10.0～200.0nm厚度的鎳鐵Ni0.81Fe0.19和5.0～9.0nm鉭Ta。本發明由于采用體心結構的NiFeCr作為坡莫合金薄膜的一種新型種子層，其各向異性磁電阻AMR值比以傳統的Ta為種子層時明顯提高，最大可達34％，具有制備方便、不需要高溫沉積和磁場熱處理、成本低等優點。
本發明屬于無機功能材料制備技術領域的一種旋轉液膜反應器并將其用于層狀復合金屬氫氧化物的制備。本發明從共沉淀法制備層狀復合金屬氫氧化物的基本工藝出發，利用晶體化學的原理，通過對流體力學進行計算和分析，設計了一種旋轉液膜反應器，使兩種流體在限域空間內以湍流形式流動，保證了過飽和度的均一性，提高了體系的成核速率，降低了結晶生長速率，得到粒徑較小、粒徑分布較窄的層狀復合金屬氫氧化物產品，產品粒徑可以在10～150nm范圍內進行控制，其粒度分布范圍可以縮小到20nm～50nm。
1201
0

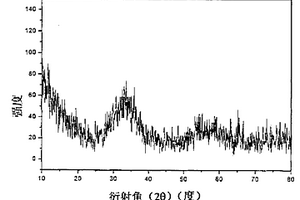

本發明涉及一種釓基大塊非晶合金，是以釓為主 要成分，且包含至少50％體積百分比非晶相，其組成可用如下 公式表示： GdaAlbNicCudMe，其中50≤a≤80， 5≤b≤20，5≤c≤20，5≤d≤20，0≤e≤15，且a+b+c+d+e＝ 100；所述的過渡族金屬元素M為Sc，Nb，Ti， Cr，Mn，Fe，Co，Y，La，Pr，Nd或Hf。該合金的制備是在 鈦吸附的氬氣氛的電弧爐中，按所需要的原子配比將上述組份 中各組份熔煉得到母合金鑄錠；再使用常規的金屬型鑄造法， 將此母合金鑄錠重新熔化，利用電弧爐中的吸鑄裝置，將熔體 吸入水冷銅模而得。該合金抑制結晶能力強，易于形成大尺寸 的非晶合金；而且其制備簡單，成本低；另外，該合金有良好 的磁性能和磁光性能，可作為功能材料。
942
0
本發明公開了一種超疏水超親油海綿的制備方法，屬于功能材料技術領域，該方法包括：海綿預處理、鉻酸洗液的制備、聚全氟烷基硅氧烷-乙醇混合溶液的制備、海綿浸入鉻酸洗液中腐蝕、海綿浸入聚全氟烷基硅氧烷-乙醇混合溶液中進行修飾后取出烘干等步驟。本發明的制備方法流程簡單，通過鉻酸腐蝕、氟硅烷修飾，使聚氨酯海綿表面形成超疏水/超親油的表面。它是通過化學反應的手段將具有聚氨酯海綿先用鉻酸洗液腐蝕，然后經過聚全氟烷基硅氧烷-乙醇溶液的修飾，使其表面能降低，使其達到了超疏水超親油的功能，增強了油水分離的效果，汽油在其表面接觸角為0°，水在其表面接觸角>150°。
1003
0
本發明公開了一種球形硫氧化物熒光粉的制備方法。具體制備過程包括前驅體溶液1的制備與優化工藝、激光協同調控溶劑熱反應工藝、前驅體溶液2的離心解聚工藝以及熒光粉的分級煅燒工藝。所述前驅體溶液1是通過迭代優化后所確定的斕系鹽溶液、有機溶液、表面活性劑與無機酸混勻后的溶液，激光協同調控溶劑熱反應工藝是通過溶劑熱反應過程中引入激光輻照所實現的，所述前驅體溶液2的離心解聚工藝是通過高速離心配合柔性烘干解聚技術所實現的，所述分級煅燒工藝包括前驅體粉末的預焙燒與高溫煅燒工藝。本發明所制備的熒光粉具有高分散性、高光效、高穩定性以及優異的順磁性，在照明、顯示、生物探測、靶向分離等領域有作為光磁雙功能材料的潛力。
1040
0

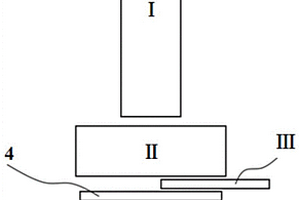

本發明公開了一種制備低維材料堆疊結構的轉移方法與裝置。所述裝置包括從上到下依次設置的顯微觀察系統、轉移架、微量液滴供給系統和三維平移臺；載體A吸附在轉移架下面，載體B置于三維平移臺上。低維材料在載體A和載體B之間垂直堆疊，實現了不同種類或同種類低維材料之間的有效、多樣化堆疊。由本發明制得的堆疊材料，由于沒有成分過渡，所形成的異質結具有原子級陡峭的載流子(勢場)梯度；此外，由于超薄的厚度以及特殊的二維結構，制得的堆疊材料具有強的柵極響應能力，以及與傳統微電子加工工藝和柔性基底相兼容的特性。本發明對功能材料、功能器件的基礎研究和應用發展具有重要實踐意義。
1108
0

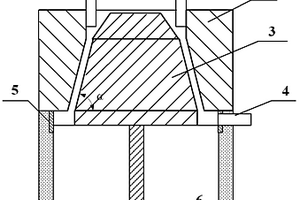

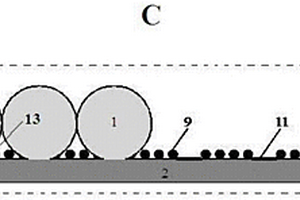

本發明公開了屬于非硅微加工與微納功能材料制備技術領域的一種金屬基親疏水條紋相間表面構建方法。該方法將金屬絲緊密纏繞在基底上，并在重物壓力下燒結形成一體，所得燒結體浸入疏水納米顆粒懸濁液后，疏水納米顆粒沉積在基底上未經金屬絲覆蓋的區域，經高溫堅膜后形成超疏水條紋；將金屬絲從基底上剝離，暴露出的區域形成親水條紋；構建的金屬基親疏水條紋相間表面條紋間距、寬度可分別通過金屬絲直徑、重物壓力大小調控，方法簡單、易操作，具有廣闊的應用前景。
804
0

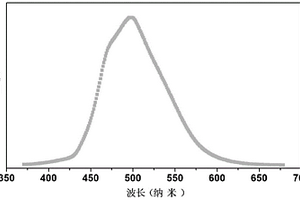

本發明公開了一種綠色熒光材料及其制備方法，該熒光材料名稱為Eu3(FDA)4(DMSO)2(NO3)(H2O)2，該熒光材料的分子式為：C28H24NO27Eu3S2，分子量為1326.48，FDA為2,5?呋喃二甲酸，DMSO為二甲亞砜。其制備方法是將2,5?呋喃二甲酸與硝酸銪混合，然后加入到DMSO與乙醇混合溶液中，并在攪拌后以120℃進行反應，從而制得無色塊狀晶體即可。該熒光材料在380nm波長的入射光照射下能發射出6000000a.u.強度的綠色熒光。本發明能合成發綠色熒光性能優異的功能材料，存在壽命更長、色純度更高，而且制備方法簡單、化學組分易于控制、重復性好、產量高。
1141
0
本發明涉及化學檢測領域，具體而言，涉及一種三唑磷仿生酶聯免疫吸附檢測試劑盒及檢測方法；所述試劑盒包括：分子印跡聚合物膜酶標板以及三唑磷酶標抗原；所述通過以下方法制備得到：以三唑酮為模板分子，與功能單體、交聯劑、引發劑在惰性溶劑中進行預聚合得到預聚合液；將所述預聚合液加入酶標板中，真空干燥聚合后洗脫模板分子即得。本發明提供的三唑磷吸附功能材料具有較高的穩定性、較長的使用壽命和較強的抗惡劣環境的能力，克服了傳統生物抗體制備周期長、易失活、成本高等缺點。
777
0

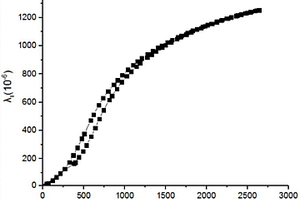

一種燒結鋱鏑鐵磁致伸縮材料及其制備方法,屬于磁性功能材料領域。以TbxDy1?xFey(0.27≤x≤0.50，1.80≤y≤2.1)為主制成合金粉末，添加Ho、Co、Mn、Si、Ni、Ti、Cr、V附加金屬元素組成鋱鏑鐵系合金，再加入以低熔點晶界相合金或金屬作為晶界相，用燒結法制備鋱鏑鐵系合金磁致伸縮材料。本發明克服了傳統定向凝固制備取向多晶鋱鏑鐵合金凝固組織不均勻、磁致伸縮性能一致性差；鋱鏑鐵粉末樹脂粘接復合材料粘接劑體積分數大導致的磁致伸縮性能下降、激勵磁場增大等弊端；與傳統燒結鋱鏑鐵合金相比，重構了晶界組織，改善了合金脆性，實現了鋱鏑鐵材料的高致密化、組織均勻化、高取向度、近凈型加工，提高了材料綜合性能和利用率。
757
0
一種淬火處理提高Sm5Co19基合金磁性能的制備方法，屬于新型功能材料領域。首先將純稀土Sm、純金屬Co以及純金屬M(Fe、Ni、Nb)配制成目標成分的母合金，然后通過懸浮熔煉熔煉成Sm5Co19?xMx母合金鑄錠，然后將母合金鑄錠破碎成微米級粉末，通過高能球磨得到非晶粉末，再將得到的非晶粉末通過放電等離子燒結的方法燒結成致密合金塊體，最后通過淬火的熱處理方法得到最終的Sm5Co19基合金塊體，得到具有優異綜合磁性能的Sm5Co19基納米晶合金塊體材料。本發明矯頑力均提高數十倍以上，剩磁和最大磁能積有了極大地提升，綜合磁性能提升十分明顯。
一種提高普魯士藍電致變色薄膜在LiClO4/PC電解質中的循環穩定性的方法，屬于功能材料技術應用領域。在配置的LiClO4/PC電解液中滴入弱酸(可選醋酸，油酸，草酸等)，將普魯士藍電致變色薄膜放入到電解液中進行電致變色?？梢蕴岣哐h穩定性，提高壽命。
764
0
一種動電位電化學沉積制備WO3電致變色薄膜的方法，屬于功能材料技術領域。在雙氧水中加入適量鎢粉使其完全溶解制成過氧鎢酸溶液，加入適量乙醇和乙酸充分攪拌得穩定的混合溶液。本發明配制的過氧鎢酸溶液比較穩定，常溫下可放置一個月連續使用。采用動電位電化學沉積制備WO3薄膜的方法，成本低，工藝簡單無需退火，均勻成膜可重復性高，而且其所制備的薄膜具有良好的電致變色和光學性能，為發展節能、高效、低成本的WO3薄膜技術工業化生產化提供新思路。
本發明公開了屬于晶態功能材料領域的一種具有室溫磷光特性的鋅基金屬有機框架材料及其制備方法。本發明通過選取芳香羧酸類有機物作為構筑模塊，采用水熱/溶劑熱法制備了系列芳香羧酸基金屬有機框架晶態材料。本發明的優點在于，金屬離子與有機配體通過強的配位鍵作用將有機配體固定于剛性骨架中，極大地抑制了有機配體因振動而產生的能量損失，從而提高了磷光發光效率。同時，由于無機成分的引入，使得原有機磷光體的物理、化學穩定性得到了提高。在室溫條件下，該類材料受紫外光照射結束后能產生較長的室溫磷光。同時，獲得的晶態材料在生物、醫學等領域具有潛在的應用價值。
975
0

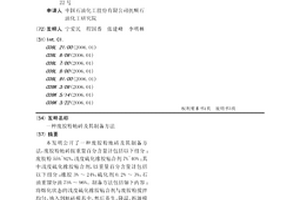

本發明公開了一種廢膠粉地磚及其制備方法，廢膠粉地磚按重量百分含量計包括以下組分：廢膠粉55%~92%，淺度硫化橡膠粘合劑7%~40%；其中淺度硫化橡膠粘合劑，以重量百分含量計包括以下組分：橡膠3%～24%，硫化劑0.2%～3%，石油重餾分油75%～96%。制備方法包括如下內容：將熔化狀態的淺度硫化橡膠粘合劑與廢膠粉攪拌均勻，填入到地磚模具中，然后養生，降溫，拆卸模具，得到廢膠粉地磚。本發明廢膠粉地磚具有自我修復功能，材料成本低，制備過程不受操作時間限制。
1191
0

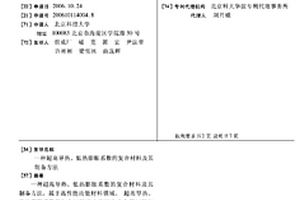

一種超高導熱、低熱膨脹系數的復合材料及其制備方法,屬于高性能功能材料領域。超高導熱、低熱膨脹系數的復合材料是由高導熱非金屬材料與高導熱金屬材料的至少兩相所構成。高導熱非金屬材料包含金剛石、裂解石墨、碳納米管、SIC、ALN等中的一種或多種;高導熱金屬材料是銅、銀或鋁。制備方法是將高導熱非金屬材料的粉末顆?；蚶w維與高導熱金屬材料的粉末顆?；旌线M行成形與熱固結;熱固結是在是真空或氬氣、氫氣、氮氣、分解氨保護氣氛下進行。優點在于,復合材料具有導熱率高、熱膨脹系數與電子器件匹配;其良好的散熱性、適中的熱膨脹系數可以保障部件高發熱密度條件下長期穩定地工作。產業化的應用前景廣闊。
1069
0
本發明涉及一種氫氧化鈣/天然沸石復合調濕材料及其制備方法，屬于非金屬礦物功能材料和無機調濕材料領域。本發明將天然沸石加水制成礦漿，同時按預設的Ca(OH)2包覆量以及NaOH與CaCl2反應生成Ca(OH)2的反應摩爾比計量稱取NaOH和二水CaCl2，并分別加水配置成各自的均勻溶液；之后，將NaOH溶液和CaCl2溶液并流加入天然沸石礦漿中，在天然沸石顆粒表面均勻沉淀包覆Ca(OH)2；制得具有一定液固比的Ca(OH)2/天然沸石復合粉體懸浮液；然后將Ca(OH)2/天然沸石復合粉體懸浮液進行水熱反應；最后對水熱反應產物進行過濾、洗滌、干燥和解聚，制得氫氧化鈣/天然沸石復合調濕材料。本發明顯著提升了天然沸石的調濕性能，制備方法節能和綠色環保，在建筑調濕材料領域具有更大的應用價值和良好的應用前景。
本發明公開了一種用于自發反重力運輸微小水滴的超疏水泵及其制備方法和用途，屬于功能材料及流體控制技術領域。本發明通過超疏水大孔網材單面定點粘附到高分子管材末端，管材內部中填充親水材料層，成功實現了液滴的收集與反重力運輸。在使用本發明自發反重力運輸微小水滴的超疏水泵進行液滴反重力傳輸時，可利用超疏水基底盛放小液滴后直接拾取，也可以利用疏水性針頭將小液滴連續不斷的運輸到超疏水泵的下表面，使其向上匯聚、提升液面，實現了高效、快速、安全的液滴傳輸。
867
0
一種魚鱗狀過渡金屬硫化物碳納米材料的應用,屬于環境功能材料制備技術領域，其應用屬于水處理技術領域。首先高溫水熱反應合成三氧化鉬棒，并以棒狀化合物為模板，在其表面進行聚合物的聚合反應得到三氧化鉬@聚吡咯復合物，然后用氨水去除化合物模板，并高溫碳化得到聚吡咯空心管；最后經過高溫水熱反應并碳化在聚吡咯表面生長魚鱗狀二硫化鉬薄片。本發明產物分散性好，純度高，并且應用于重金屬離子的吸附去除，具有較高的吸附容量和去除率。
1053
0

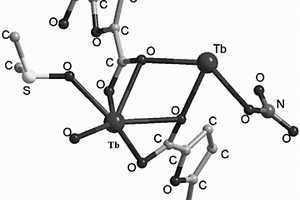

本發明公開了一種綠色熒光無機有機雜化材料及其制備方法，該材料名稱為Tb(FDA)(DEF)2(NO3)，FDA為2,5?呋喃二甲酸，DEF為二乙基甲酰胺。其制備方法是將2,5?呋喃二甲酸與硝酸鋱混合，然后加入到DEF與乙醇混合溶液中，并在攪拌后以90℃進行反應，從而制得無色塊狀晶體即可。該熒光材料在370nm波長的入射光照射下能發射出6000000a.u.強度的綠色熒光。本發明能合成發綠色熒光性能優異的功能材料，存在壽命更長、色純度更高，而且制備方法簡單、化學組分易于控制、重復性好、產量高。
804
0
本發明公開了一種新型多孔導電性聚苯胺材料的制備方法及其應用于廢水中Cr(VI)的還原和去除，屬于工業廢水處理及環境功能材料領域。本發明利用細菌菌體具有一定外形、但干燥時易失水的特征，采用化學氧化方法將聚苯胺在水溶液中生長在細菌菌體表面后，在80℃條件下干燥，使得細菌菌體失水破裂形成孔隙，制備得到多孔性聚苯胺材料。該模板只釋放出水來，無二次污染產生，為一種綠色模板。采用細菌為模板該材料導電性可比達到10S/cm，該材料等電點降低至pH=4.5，可同時實現對廢水中Cr(VI)的還原和還原后Cr(III)的吸附。

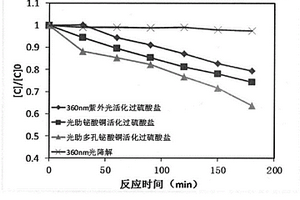

本發明提供了一種光助多孔鉍酸銅活化過硫酸鹽水處理高級氧化技術的構筑與應用方法，屬于水處理技術和環境功能材料領域。多孔鉍酸銅的形狀可為粉末或顆粒，以硝酸鉍、硝酸銅和聚乙烯吡咯烷酮為主要材料，制備成比表面積高的多孔鉍酸銅材料，提高在光助條件下活化過硫酸鹽產生自由基對香豆素的降解能力。本發明針對現有常規污水處理對香豆素的去除效果差的問題，提出一種新型的多孔鉍酸銅作為催化劑，并實現其在過硫酸鹽體系中的成功應用，為香豆素類化合物的去除技術提供了理論參考，為保障水質安全改善水質環境提供科學依據和技術支撐。
中冶有色為您提供最新的北京有色金屬功能材料技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年08月05日 ~ 07日
2025年08月07日 ~ 09日
2025年08月08日 ~ 10日
2025年08月10日 ~ 12日
2025年08月14日 ~ 16日
