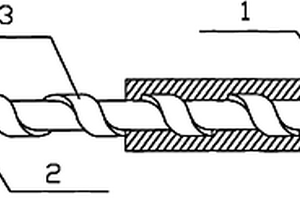

本實用新型涉及一種新型釬尾套及相應的鉆孔設備?,F有釬尾套與麻花鉆桿容易折斷,而且折斷后,折斷部分無法取出,釬尾套與麻花鉆桿都報廢了,造成很大浪費。為此,本新型釬尾套包括釬尾套主體,其一端用于連接鉆機,其另一端用于連接麻花鉆桿,其特征在于:所述釬尾套主體用于連接麻花鉆桿的一端設有內螺紋孔,其內螺紋與麻花鉆桿外圓周固有的麻花螺紋相對應。本鉆孔設備包括鉆機、釬尾套和麻花鉆桿,三者順次連接,其特征在于:所述釬尾套為前述新型釬尾套。本新型釬尾套及相應的鉆孔設備具有結構簡單、使用方便、成本低廉、且施工時不會因頻繁斷釬,而影響鉆眼速度,導致生產效率下降,廣泛適用于各種巖土工程和采礦工程中。

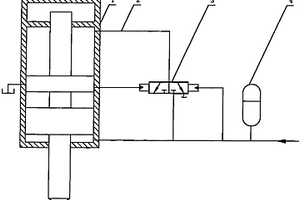

一種液壓破碎錘穩壓裝置,屬于采礦用往復元件破碎的穩壓機構,包括與液壓破碎錘缸體匹配的液壓控制組件,其特征在于所述液壓控制組件為分別與壓力油源及液壓破碎錘缸體相聯的先導二位電磁三通閥,先導二位電磁三通閥獨立設置在液壓破碎錘缸體的外部。本實用新型由于對液壓油的分配及壓力恒定裝置采用了外置式結構,因此具有便于設備拆卸、維護,而且能夠穩定管線壓力,延長液壓管線使用壽命的優點,此外,因采用的各部件是成熟的現有技術產品,并采用常規的聯接技術對現有技術產品進行了布局的優化組合,故也利于大范圍的推廣應用。

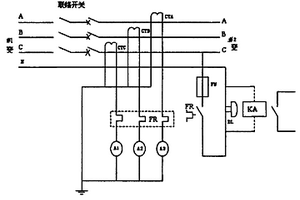

本實用新型公開了一種并列運行變壓器電流偏差報警裝置,包括電流互感器、熱繼電器和報警器,其特征在于:三個所述電流互感器分別安裝于兩臺并列運行變壓器之間的三相聯絡母線上,三個所述電流互感器的輸出分別串接三個熱繼電器與電流指示表,三個熱繼電器的常開觸點并聯后接入所述報警器回路,所述報警器經熔斷器單相供電,輸出接報警電鈴或報警信號遠傳電路。本實用新型解決了礦用變壓器因過電流不能及時發現,造成變壓器超負荷運行損壞的問題,可廣泛用于采礦企業并聯運行變壓器的安全保護。

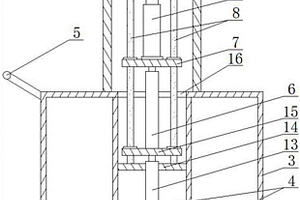

本實用新型屬于采礦工程設備領域,具體涉及一種礦井巷道支護用打錨桿孔裝置,包括底座,底座上設有一組車輪,底座的頂部固定有箱體,箱體的后側固定有扶手,箱體的內部固定有支撐板與下伸縮缸,箱體的頂部通過多個支柱固定有頂板,頂板與支撐板之間固定有多個導軸,各導軸之間滑動連接有上升降板與下升降板,下伸縮缸的活塞桿端部與下升降板固定連接,下升降板與上升降板之間固定有上伸縮缸,上升降板的頂部固定有一排錨桿鉆,頂板上貫穿有與錨桿鉆相對應的上通孔,箱體的頂壁上貫穿有與下升降板相對應的下通孔。本實用新型所述的礦井巷道支護用打錨桿孔裝置,結構簡單,施工方便,不僅降低了工人勞動強度,還大大提高了施工效率。

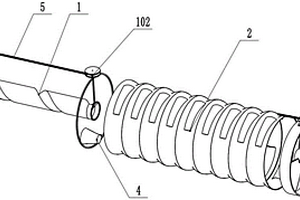

一種掘進作業除塵用附壁風筒,涉及采礦設備領域,屬于柔性附壁風筒,包括風筒主體、導流扇和動態導流柱,導流扇設置在風筒主體的上游端,動態導流柱設置在風筒主體上。通過在柔性風筒主體內加入螺旋軟管來增加螺旋氣流的產生量,從而加強所產生的附壁風墻效果,使設備產生的附壁風墻更穩定,有效作用路程更長;通過軟管驅動裝置控制螺旋軟管的開閉,進而控制附壁風墻的強弱程度,更好地調節設備作用距離。整個設備具有強化附壁風墻效果、作用穩定、工作狀態可調節優勢。

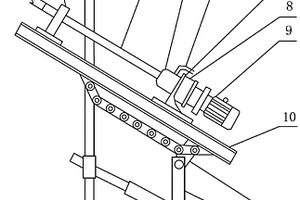

一種礦用電動潛孔器,屬于礦用鑿巖穿孔設備領域。包括回轉機總成和鉆具,鉆具安裝在回轉機總成上,其特征在于:鉆具和回轉機總成固定在滑架(10)上,滑架(10)通過滑架支座(11)固定在回轉支架上,所述的回轉支架包括支撐立桿(3)、活動調節桿(13)和中間桿(12),活動調節桿(13)設置在支撐立桿(3)上,中間桿(12)兩端分別與活動調節桿(13)和滑架支座(11)鉸接固定。該新型回轉沖擊鑿巖穿孔設備,具有結構簡單,體積小、重量輕、堅固耐用,維修方便、輔助時間短、效率高、成本低、節能等優點。主要用于礦山井下采礦,鉆鑿天井通風孔及鐵路隧道,水電工程采石等。適用于巖石硬度在普氏硬度系數f=8—16范圍內的各種巖石。
一種裝巖機可折疊防傾倒防護裝置,屬于采礦設備領域。其特征在于:包括折疊支撐桿,所述折疊支撐桿包括安裝板、固定支板和活動支桿,所述安裝板上設置螺栓孔;在安裝板上設置固定支板,所述固定支板通過鉸接合頁連接活動支桿;所述在固定支板上設置插銷固定套筒,在活動支桿上設置活動插銷。設備全新采用可折疊防傾倒防護裝置后則可以輕松折疊通過,在正常斷面位置,有足夠的空間時,再輕松打開支撐防護,以便保護操作人員和機器設備的安全。

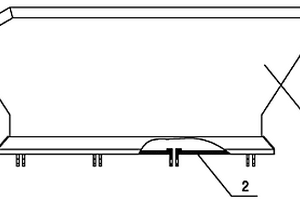

本實用新型涉及一種4m3礦車車箱緩沖裝置,屬于采礦設備技術領域,包括車箱體,其特征在于:所述的車箱體的底部周邊固定連接有橡膠墊。4m3礦車車箱緩沖裝置由于在車箱體底部增加了橡膠墊,在礦車翻轉或回位時,起到了緩沖作用,橡膠墊可以有效吸收在車箱體下落過程中的勢能,極大的減小了對礦車的沖擊,使得礦車在翻轉或回位時平順穩定,避免了由于沖擊過大造成的安全隱患,提高了礦車的使用壽命,且減少了翻轉或回位時的噪音,節約了生產成本。

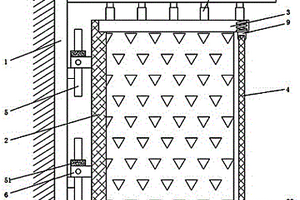

本實用新型涉及采礦業技術領域,尤其涉及一種礦用防塵廣播音箱,解決現有技術中存在的不方便拆裝以及掉落的碎石易砸壞設備的缺點,包括墻板、第一防護板、第二防護板、防塵網和固定板,所述墻板通過焊接固定于礦壁的一側,并且墻板的一側焊接有連接塊,連接塊的一側焊接固定有固定桿,固定桿的上面通過鎖緊螺母固定安裝有安裝板,安裝板的一端開設有通孔,通孔套設于固定桿的上面,并且通孔的兩側均活動設置有限位桿,限位桿的一端安插在固定桿的側壁凹槽內部,并且限位桿的中間一側設置有限位板,本實用新型不僅方便工作人員進行安裝拆卸,而且能夠避免掉落的碎石將音箱和防護板砸破。

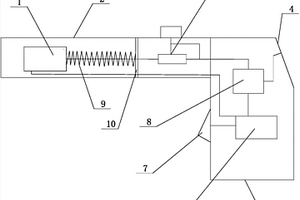

本實用新型涉及野外磁鐵礦山品位檢測技術領域,具體涉及一種磁鐵礦品位檢測裝置,包括PVC管,PVC管的后側設置便攜把手,PVC管的內部設置電磁鐵探頭和固定板,固定板與電磁鐵探頭通過彈簧進行固定連接,所述PVC管內設置電位器,所述便攜把手的內部分別設置微電腦和電源,便攜把手的一側設置電源開關,便攜把手的后側設置LED顯示屏;本實用新型結構簡單,易于組裝,當顯示數據值小于邊界品位值,則將其劃分為夾石,及時修改地質圖件,并告知現場采礦工人將其剔除,防止出礦貧化,且這個裝置為便攜裝置,可以隨身攜帶,不會受現場條件的制約,穩定性好。

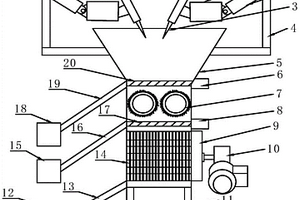

本實用新型公開一種礦石粉碎裝置,屬于采礦用裝置技術領域,包括粉碎裝置本體,粉碎裝置本體的外部設有礦石傳送機構,粉碎裝置本體包括位于上部的礦石粗粉碎腔,礦石粗粉碎腔的上方設有粉碎鉆機,粉碎鉆機的上方連接有驅動器和升降機構,礦石粗粉碎腔的下方設有第二粉碎腔,第二粉碎腔內設有兩個相互配合的粉碎錘,第二粉碎腔的下方設有精細粉碎腔,精細粉碎腔內設有多個相互配合的精細粉碎輥,能夠實現礦石的粗粉碎,同時進一步可以對礦石進行多次的精細粉碎,滿足作業人員不同的需求,無需再借助多個粉碎裝置,僅用一臺設備就能實現多個功能,提升了粉碎的質量和效率,解決了現有技術中存在的問題。

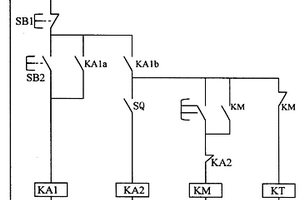

一種自動取樣機,其電氣控制電路由接近開關、啟動開關、接觸器、中間繼電器KA1、中間繼電器KA2、傳感器和時間繼電器組成,自動取樣機供電相線首先經過接近開關后分為兩路,第一路經啟動開關、中間繼電器KA1的線圈后回到電源地線,啟動開關兩端并聯一中間繼電器KA1的自保持常開接點;第二路經中間繼電器KA1的常開接點后再分為三路,第一路經傳感器、中間繼電器KA2線圈后回到電源地線;第二路經時間繼電器接點、中間繼電器KA2常閉接點、接觸器線圈后回到電源地線,時間繼電器接點兩端并聯接觸器的自保持常開接點;第三路經接觸器的常閉接點、時間繼電器線圈后回到電源地線。本實用新型可廣泛用于采礦企業的液體礦漿取樣檢測。

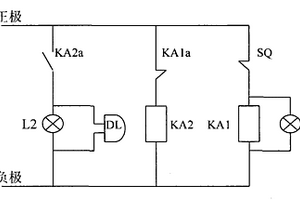

一種自卸礦車起頂報警指示裝置,包括非接觸式接近開關SQ、繼電器KA1、繼電器KA2、工作指示燈L1、報警燈L2和報警電鈴DL,供電電源從正極分為三路,一路經所述非接觸式接近開關SQ、繼電器KA1線圈后回到電源負極,在繼電器KA1線圈的兩端并聯有工作指示燈L1;另一路經所述繼電器KA1的常閉接點KA1A、繼電器KA2線圈后回到電源負極;第三路經所述繼電器KA2的常開接點KA2A、報警燈L2后回到電源負極,在報警燈L2的兩端并聯有報警電鈴DL。本實用新型可廣泛用于采礦企業的自卸礦車以及帶有升降設備的其它車輛。

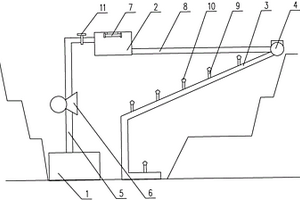

本發明涉及一種礦區降塵系統,具體涉及一種礦區道路自動降塵系統,包括臨時水倉,臨時水倉設置于礦區道路坡底位置,臨時水倉通過主抽水管道連接抽水泵,抽水泵出水口與永久水倉連通,永久水倉上蓋固定電子式液位開關,電子式液位開關與繼電器線圈構成閉合回路,繼電器常閉觸點與抽水泵和電源串聯,永久水倉下部通過主排水管道連接至定時水閥,主排水管道水平鋪設在礦區道路坡頂位置,定時水閥連通降塵管道,降塵管道鋪設在礦區道路路面上,降塵管道上均勻設有噴水立管,噴水立管頂部安裝旋轉式噴頭。本發明通過噴淋管道及時為礦山采區路面灑水降塵,避免揚塵污染采礦工作面及周邊環境,保證周邊操作工人的生命健康。

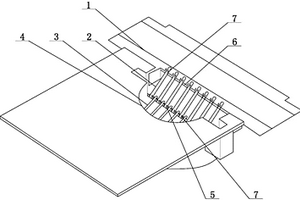

本發明主要應用于地下采礦技術領域,特別涉及一種格篩,包括格篩體,格篩體包括平面篩和斜面篩,斜面篩位于靠近卸載曲軌的一側,平面篩位于相對側,平面篩和斜面篩之間設置第一橫梁,卸載曲軌內側設置第二橫梁,第一橫梁和第二橫梁上均分布有格槽,平面篩包括第一鋼格條,斜面篩包括第二鋼格條,第一鋼格條和第二鋼格條均勻間隔布置,第一鋼格條的一端固定在第一橫梁的格槽內,另一端固定在格篩體上,第二鋼格條一端固定在第一橫梁的格槽內,另一端固定在第二橫梁的格槽內。本發明結構合理,容易實現,結構穩定,延長使用壽命。并且維修方便,可以提高礦井產量,且可以提高卸載效率。

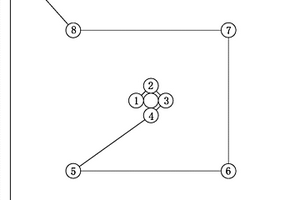

預控頂分段落礦一次成井方法采用以平行深孔為自由面的爆破方案,平行深孔包括空孔和裝藥孔,裝藥孔包括①—④掏槽孔、⑤—⑧輔助孔和周邊孔,①—④順次均布在空孔的外圍,各掏槽孔與空孔之間間距為300mm,也順次均布在空孔的外圍,相鄰兩周邊孔之間距離為2m,⑤、⑥、⑦、⑧分別位于④與⑩、③與②與①與⑨連線的中點位置,通過25ms導爆管順次連接,通過65ms導爆管與⑨連接,裝藥孔與空孔沿天井全高互相平行,以空孔作為爆破補償空間,起爆起爆器,逐孔爆破,達到設計斷面要求。本發明解決了傳統預控頂分段落礦爆破作業自由面和補償空間不足的問題,采礦效率高且保證了施工安全。

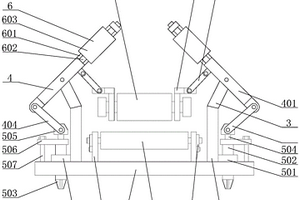

本發明涉及采礦傳輸設備技術領域,尤其涉及一種礦用安全性能高的帶式輸送機,本發明要解決的技術問題是現有的礦用帶式輸送機安全性能不強,皮帶下山過程中容易振動錯位,容易與設備相離,以及皮帶機本身鋪設作業復雜,難度大,效率低的問題。為了解決上述技術問題,本發明提供了一種礦用安全性能高的帶式輸送機,本發明由傳動裝置、定位裝置和保護裝置組成,通過左右側傳動臂向外翻折的動作,實現了十字針腳的下壓扎入,下山鋪設時,皮帶上揚施使得十字針腳進一步扎入巷道地面,避免設備運輸振動導致皮帶跑偏,能夠調整皮帶輥與底板之間的間距,便于巷道上山下山坑洼地段鋪設,折疊堆放,便于搬運運輸和保存。

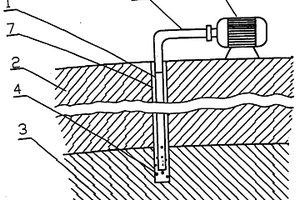

本發明是對礦井抽瓦斯裝置的技術改進,其名稱為一種煤礦抽瓦斯的裝置,是由呈管狀的抽氣管(1)組成,其特征在于抽氣管(1)穿過地表層(2)插入煤層(3)的上方,也可插入煤層(3)里,抽氣管(1)的下端的管壁上有一個及一個以上的孔(4),抽氣管(1)可由一根及一根以上的管道成,在使用中,若其中一根破裂,則其它的仍可以使用,有效地避免抽氣管道破裂被堵塞無法抽出瓦斯的缺陷,其可將礦層中的瓦斯抽走一部分,降低了礦層中瓦斯的含量,可以減少發生安全事故的概率,事先疏導抽放,保證了打巷道和采礦時的安全。其結構簡單合理,抽瓦斯效果好,使之安全可靠地運行。

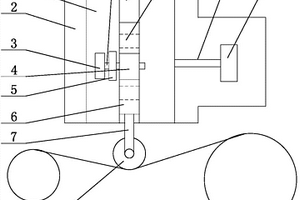

本發明主要應用于采礦業鏈條傳動設備領域,特別涉及一種鏈條傳動張緊裝置,包括張緊輪,張緊輪與連接桿連接,連接桿連接齒條,齒條底部設置滑塊,滑塊安裝在滑板上,滑板上對應滑塊設置滑槽,齒條與齒輪嚙合,齒輪通過傳動軸連接驅動裝置,傳動軸通過軸承安裝在軸承座上,軸承座、驅動裝置均安裝在滑板上,滑板底部設置安裝板,滑板與安裝板之間設置滑動組件,滑板的一側設置氣缸,氣缸安裝在安裝板上。本發明通過驅動裝置帶動齒輪轉動,進而帶動齒條移動,實現張緊輪上下位置的移動,達到張緊鏈條的目的,提高了工作效率及工作質量,可精確控制張緊度。

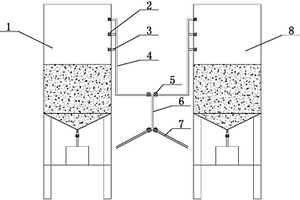

本發明主要應用于采礦行業應急水應用領域,特別涉及一種立式充填站應急用水裝置,包括兩砂倉,兩砂倉的上部分別分布有溢流閥,溢流閥分別安裝在溢流支管內,溢流支管均連通溢流總管,兩砂倉的溢流總管均連通連接管,連接管末端通過三通管分別連接兩出水管,兩出水管末端分別連接攪拌桶。本發明投資成本小,方便快捷,操作簡單,可避免立式充填站充填時工業用水短缺,無法清洗充填管道,造成堵管事故。
本發明屬于采礦回采使用裝置領域,涉及一種放礦溜井防止放空裝置,安裝在溜井底端的放礦口上方,包括堵板,堵板一側與溜井底端鉸接,溜井底端鉸接一側的堵板上方設有回彈機構,回彈機構一端與堵板鉸接,另一端與溜井壁鉸接;堵板下方設有支撐機構,支撐機構的一端與堵板開口處的下表面鉸接,另一端與溜井放礦口的底面鉸接。本發明結構設計簡單合理,可以有效防止溜井礦石被放空,防止礦巖會對溜井底部進行二次破壞。

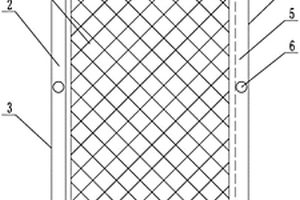

本發明涉及一種采礦用支護裝置,具體涉及一種中深孔礦房兩幫支護裝置。所述的中深孔礦房兩幫支護裝置,包括防護網,防護網包括內網層和外網層,內網層和外網層之間設置有彈性中間層,內網層的內表面上設置橡膠毛刺,防護網左、右兩端分別設置左連接板和右連接板,左連接板上設置插塊,右連接板上設置與插塊匹配的插槽,插塊與插槽在對應的位置上設置螺栓孔,防護網上、下兩端分別設上固定桿和下固定桿,上固定桿和下固定桿上均布有多個固定孔,固定孔內安裝有錨桿,錨桿上安裝有拉力傳感器,拉力傳感器與控制系統電性連接,控制系統與警示燈電性連接。本發明便于拆卸和安裝,保證支護質量,安全性高,使用壽命長。

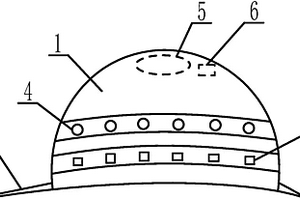

本發明涉及一種反光安全帽,屬于采礦用安全用具技術領域。所述的反光安全帽,包括帽體和位于帽體前部的帽沿,帽沿上部環形布設有反光層,反光層上部同樣環形布設有LED燈帶,帽體內部設有蓄電池和控制電路模塊,LED燈帶、蓄電池和控制電路模塊之間通過導線連接,由開關控制;帽體頂部設有雨量傳感器,雨量傳感器通過PLC來控制警報器發出警報。本發明結構簡單,使用方便,制作成本低,可以將普通安全帽迅速改裝成具備警示功能的安全帽,減少了井下作業事故的發生,夜間施工作業增加了作業人員的人身安全,節省了維修費用,提高了工作效率。

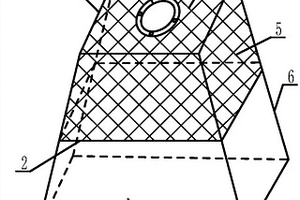

本發明涉及一種潛水泵防護罩,屬于冶金礦山機械設備技術領域。所述的潛水泵防護罩,包括四棱臺支架,四棱臺支架由上方形鋼圈、中方形鋼圈、下方形鋼圈及與前述三個鋼圈串聯焊接在一起的主筋構成,在上方形鋼圈包圍的區域內焊接有第一篩網,在上方形鋼圈與中方形鋼圈包圍的區域內焊接有第二篩網,在中方形鋼圈與下方形鋼圈包圍的區域內焊接有防護鋼板。本發明結構簡單,使用方便,制作成本低,能夠有效防止雜質吸入潛水泵內,同時也能夠阻擋巖石對泵體的沖擊,造成水泵電機燒壞,提高了潛水泵的工作效率,保證了采礦作業的正常進行。
