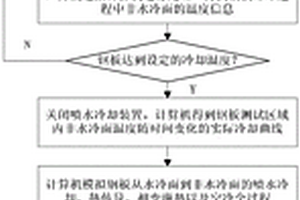

測定鋼板表面水冷換熱系數的方法及裝置 718

 0

本發明涉及一種測定鋼板表面水冷換熱系數的方法及裝置，本發明在噴水冷卻裝置對鋼板進行冷卻的過程中，由紅外熱像儀采集鋼板非水冷面的圖像信息，并發送給計算機處理，得到鋼板冷卻過程中非水冷面的實際冷卻曲線，并且計算機利用有限元模擬鋼板從水冷面到非水冷面的噴水冷卻、熱傳導、相變潛熱以及空冷全過程，得到鋼板測試區域內非水冷面的模擬冷卻曲線，通過不斷調整水冷換熱系數，使得模擬冷卻曲線與實際冷卻曲線相吻合，從而得到水冷換熱系數隨鋼板溫度變化的關系曲線。本發明可以不接觸鋼板進行測溫，對鋼板無損，且可自由界定測試區域的大小，提高測試精度，解決了埋置熱電偶測溫方式精確度低、成本高以及在線控制局限性大的問題。

皮膚組織硬度測量儀 1007

 0

本實用新型提供一種皮膚組織硬度測量儀,其依序包括如下組件壓力驅動單元(100),所述壓力驅動單元(100)包括:馬達(9),與所述馬達(9)電學連接并控制其馬達動力的馬達控制器(10),與所述馬達(9)連接并將馬達動力轉換為測量壓力的定壓彈簧(7);與使用者皮膚接觸的探測單元(200),所述探測單元(200)包括:測量用的探針(1),所述探針(1)的一端接觸使用者皮膚,所述探針(1)的另一端接觸所述定壓片(7);且所述探針(1)和定壓片(7)之間還設置壓電感應單元(20)。本實用新型的皮膚組織硬度測量儀操作簡便、客觀可靠、靈敏度高、測試過程對人體無損傷和易于推廣使用。

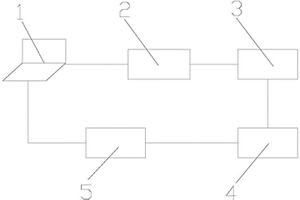

電動汽車高壓安全測試裝置及其應用 818

 0

本發明涉及一種電動汽車高壓安全測試裝置及其應用，包括供電電源，電源線，信號線，DC電源，信號發生器，信號采集模塊和計算機；所述供電電源、DC電源、信號發生器和待測電池包通過電源線串聯，構成高壓安全測試回路；所述計算機和所述信號采集模塊均與所述供電電源通過電源線連接；所述計算機通過信號線分別與所述DC電源和所述信號采集模塊連接。與現有技術相比，本發明具有依據實際車輛運行條件下故障動態模擬輸入、可無損反復模擬測試、測試結果準確、測試效率高、節省人力物力等優點。

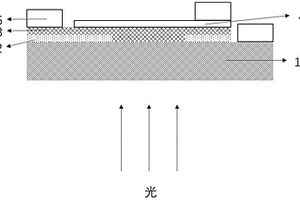

混合維度范德華異質結室溫雙色紅外探測器及制備方法 970

 0

本發明公開了一種混合維度范德華異質結室溫雙色紅外探測器及制備方法。器件的制備步驟是利用一定比例的氫氟酸和氟化銨制備的緩沖氧化物刻蝕液刻蝕雙面拋光的Si/SiO2，形成Si窗口。利用聚碳酸亞丙酯薄膜無損轉移的二維范德華材料異質結至Si窗口形成PNP(NPN)異質結構。利用光電三極管能帶結構實現雙波段紅外信號探測，同時利用Si材料高吸光率作為近紅外光敏材料和長波通濾波片來降低串擾，提升器件雙波段紅外響應。本發明的特點是將三維薄膜材料與二維范德華材料相結合，實現近紅外/中紅外室溫探測，制作成本低、工藝簡單易制備、探測率高、工作溫度高。

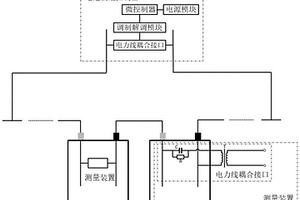

鋰離子電池內部狀態測量系統 813

 0

本發明涉及一種鋰離子電池內部狀態測量系統，該系統包括：電池模組：由多個單體電池通過正負極串聯的方式連接構成；鋰離子電池內部狀態參數測量裝置：封裝在每個單體電池內，用以實現對單體電池內部參數進行采集和通信；電池模組控制器：與電池模組兩端通過電力線連接，用以向鋰離子電池內部狀態參數測量裝置發送指令以及從鋰離子電池內部狀態參數測量裝置讀取電池單體的內部狀態信息。與現有技術相比，本發明具有結構無損完整、供電電路內置等優點。

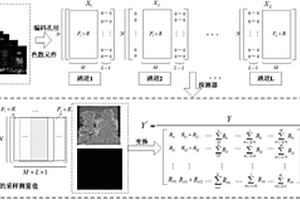

基于嵌入式變換編碼的壓縮感知光譜成像測量值壓縮方法 1172

 0

本發明提出了一種基于嵌入式變換編碼的壓縮感知光譜成像測量值壓縮方法，利用變換編碼思想將原采樣測量值矩陣轉換為兩個矩陣，然后對兩個矩陣單獨壓縮處理，具體分為兩個階段：第一階段中，利用基于編碼孔徑信息的均值濾波變換將原采樣測量值轉換成一個與原光譜通道圖像的分布更加近似的圖像矩陣，和一個隨機且稀疏的余數矩陣；第二階段中，通過編碼孔徑信息確定余數矩陣中元素比特為零和位平面為零的位置，并利用位平面編碼高效壓縮余數矩陣。該方案通過嵌入式變換編碼將原本近似隨機組合難以壓縮的測量值矩陣轉換為分布規律且易于處理的兩個矩陣，有效提高了這種基于編碼孔徑光譜成像系統測量值的無損壓縮效率。

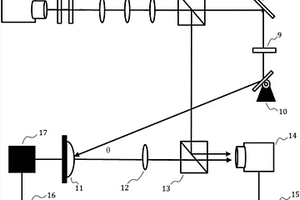

基于數字散斑干涉的曲面物體離面形變測量方法及裝置 744

 0

一種基于數字散斑干涉的曲面物體離面形變測量方法及裝置，其特征是通過對曲面物體進行40～50度入射照明并采集光束偏轉前、后以及相移前后的散斑圖獲取曲面的三維形貌，根據三維形貌計算得到曲面上任意點的法線矢量，然后通過對待測曲面進行加載，進一步得到待測曲面變形前后的不同散斑圖，結合形貌測量獲得曲面物體表面任意一點的法線矢量，測得沿法線方向的離面形變。本發明能夠對三維形貌和離面形變實現綜合測量，是一種無損，全場，高效的數字散斑干涉測量方法。

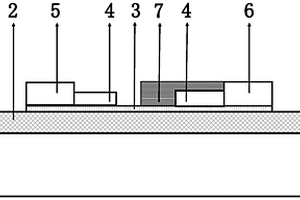

室溫黑磷太赫茲探測器及其制備方法 993

 0

本發明公開了一種室溫黑磷太赫茲探測器及其制備方法。器件結構自下而上依次為：第一層是本征硅襯底、第二層是氧化物層、第三層是黑磷以及搭在黑磷上的非對稱的蝴蝶形天線和天線兩側的金屬電極。器件制備步驟是將機械剝離的黑磷轉移到襯底上，運用紫外光刻或者電子束曝光方法結合傾角蒸鍍工藝制備非對稱的蝴蝶形天線和金屬電極，形成黑磷太赫茲探測器。當太赫茲光照射器件時，黑磷內載流子在賽貝克電動勢驅動下單向運動，產生響應信號并實現室溫快速的太赫茲的探測。該探測器具有高速、寬頻、高響應、高集成度等特點，可以在室溫下對新鮮的樹葉進行無損傷主動成像，為實現室溫太赫茲探測器大規模應用奠定基礎。

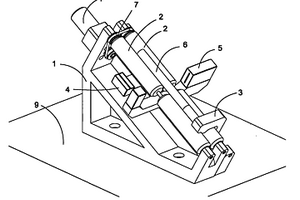

改進的測量裝置 746

 0

本發明涉及一種改進的測量裝置,用于過濾嘴卷煙和過濾嘴棒物理特性的評價,其結構特征是由安裝支架總成設置兩組相互平行且和水平面形成傾角布置的滾軸,和活動擋板,讓所述樣品的自重力產生分力來同時完成徑向的調心對中和軸向定位,解決了現有技術存在的樣品端部和徑向受力變形問題,解決了現有技術中往復式裝卸載機構帶來的問題,改變現有技術采用的流水線測量作業方式,可以設置多組傳感器總成來同步并行測量軸向和徑向多個物理特性,減少了所述樣品的傳遞過程,確保樣品完好無損地測量,提高了工作速度和效率,結構更精簡,制造裝配更便利,相對于現有技術,在測量速度、準確性和可靠性方面都進行了有益改進和提高的實用測量裝置。

玻璃微珠高折射率的測定方法 1152

 0

選用經最小偏角法測得的AgBr、AgCl的高折 射率(n介10-4)材料作介質；用Interphako顯微干 涉法，測玻璃微珠的直徑D，干涉條紋位移量b/a， 根據介質的n介，D、b/a，測量時所用光的波長，即 可按公式算出微珠折射率。 本發明方法簡便可行，精度高(可達10-4)，可對 大批微珠進行逐個、無損的測定。

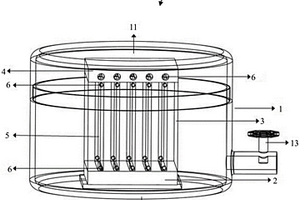

電子陶瓷基板導熱系數測量裝置 1104

 0

本實用新型提供了電子陶瓷基板導熱系數測量裝置，包括真空罐體，設置在該真空罐體內上下兩端的加熱板及散熱板、以及位于中間的絕熱腔體。其中，加熱板、絕熱腔體以及散熱板上連通設置有多條瓷片插縫，該瓷片插縫兩邊設置有熱電偶測溫孔；真空罐體與真空機組連接。采用本實用新型裝置進行陶瓷基板導熱系數測量時，將整塊待測量陶瓷基板分別插入瓷片插縫內，而后抽真空，使得真空罐體內呈真空狀態，而后通過熱電偶進行讀溫，計算后得到導熱系數。與現有技術中需要將樣品切割成規定尺寸才能進行測試相比，本實用新型可實現針對高導熱瓷片進行導熱系數無損測試，同時可以一次性實現多個瓷片樣品的導熱測試，提高了測量效率及精度。

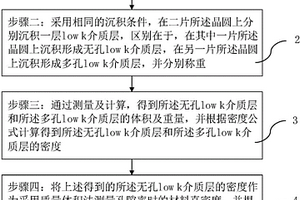

多孔low k材料孔隙率的測試方法 924

 0

本發明公開了一種多孔low?k材料孔隙率的測試方法，通過在二片晶圓上以是否通入致孔劑作為區別條件，分別沉積無孔low?k介質層和多孔low?k介質層，并將計算得到的無孔low?k介質層的密度作為采用質量體積法測量孔隙率時的理想狀態下致密無孔low?k介質的真密度，以相對法得到多孔low?k介質層的孔隙率，從而實現對多孔low?k介質層孔隙率的無損測試，消除了現有的質量體積法測量孔隙率時需要破壞樣品、步驟復雜及容易失準的缺陷，因此，本發明的測試方法具有操作簡單易行、成本低的特點，同時保證了測試的準確性。

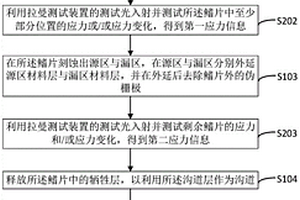

環柵器件制備的測試方法與系統 1024

 0

本發明提供了一種環柵器件制備的測試方法與系統，其中，將拉曼測試裝置引入到環柵器件制備的工藝環節，進而，能夠在生長外延層后、刻蝕鰭片后、源漏外延(且偽柵極被去除)、釋放犧牲層后、HKMG包裹溝道后、后等至少之一時間點對溝道對應位置的應力進行測試，在此基礎上，測試結果可反應出溝道對應位置應力隨制備工藝環節的變化。其中，由于拉曼測試裝置的測試光的光斑面積較小，進而，可在測試中表征出較小尺寸的結構應力，同時，該過程中，也不會對樣品表面產生損傷?？梢?，本發明能夠在無損的情況下準確對各工藝環節下溝道對應位置的應力進行測試與表征，為制備工藝的進一步分析與改進提供準確、充分的依據。

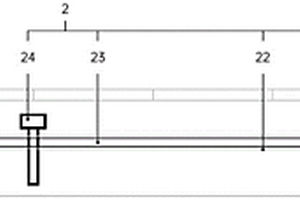

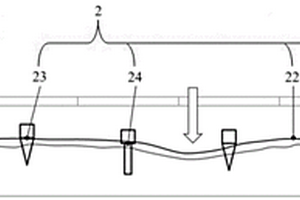

基于分布式光纖埋設的機場道基沉降監測結構 990

 0

本實用新型涉及道路工程領域，特別是涉及一種基于分布式光纖埋設的機場道基沉降監測結構。本實用新型所提供的基于分布式光纖埋設的機場道基沉降監測結構，包括機場道面，機場道面包括路面層和道基層，道基層中設有機場道基沉降監測系統，機場道基沉降監測系統包括溫度補償光纜、金屬基索狀光纜、整體沉降測量儀和單點沉降測量儀，溫度補償光纜、金屬基索狀光纜和整體沉降測量儀的延伸方向一致，單點沉降測量儀位于整體沉降測量儀的延伸方向上，金屬基索狀光纜直線延伸，溫度補償光纜非直線延伸。本實用新型所提供的基于分布式光纖埋設的機場道基沉降監測結構，實現對道基沉降的遠距離、無損耗、抗干擾、連續性、智能化監測。

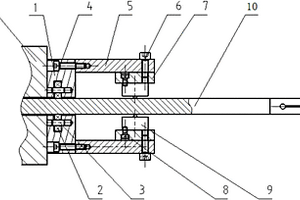

基于傳感器的測量臂防斷保護裝置 1113

 0

本實用新型涉及一種基于傳感器的測量臂防斷保護裝置，安裝板固定安裝在測量臂伸出端的體殼上，中間開有讓測量臂擺動的通槽，通槽內裝有左右對稱的導向壓輪，導向壓輪通過銷軸安裝在安裝版內，兩個導向壓輪壓緊測量臂，使測量臂只能在測量方向上擺動；安裝板上通過支架固定連接傳感器座，傳感器座上用調整螺釘固定連接力傳感器，并使力傳感器緊貼測量臂，保持力傳感器探頭的初始預壓量；力傳感器通過信號線連接至運動控制系統。本實用新型可避免原本只能依靠強制折斷測量臂斷裂保護槽來確保測量裝置本體安全的硬傷。使用本實用新型裝置，可以在測量臂受碰撞的第一時間感應報警，對測量臂實現無損傷的保護。

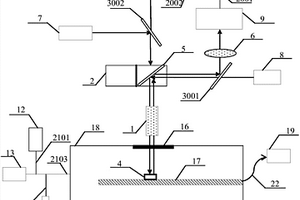

基于微納熒光顆粒的薄膜熱導率測量系統 912

 0

本發明提供一種基于微納熒光顆粒的薄膜熱導率測量系統，所述測量系統至少包括：樣品結構模塊、成像光路模塊以及激發射和光譜測量模塊；所述樣品結構模塊至少包括襯底、待測薄膜、吸收熱源和微納熒光顆粒；所述待測薄膜置于所述襯底上，所述吸收熱源和微納熒光顆粒放置在所述待測薄膜表面；或者所述微納熒光顆粒直接放置在所述襯底上；所述激光發射和光譜測量模塊安裝在所述樣品結構模塊的上方，用于照射待測薄膜以使所述吸收熱源吸收激光能量產生熱量，同時使微納熒光顆粒受到激光激發產生熒光，并對光譜進行測量。利用本發明的測量系統可以實現對微納米薄膜熱導率的無損、便捷、可靠測量。

基于分布式光纖埋設的機場道基沉降監測結構和方法 939

 0

本發明涉及道路工程領域，特別是涉及一種基于分布式光纖埋設的機場道基沉降監測結構和方法。本發明所提供的基于分布式光纖埋設的機場道基沉降監測結構，包括機場道面，機場道面包括路面層和道基層，道基層中設有機場道基沉降監測系統，機場道基沉降監測系統包括溫度補償光纜、金屬基索狀光纜、整體沉降測量儀和單點沉降測量儀，溫度補償光纜、金屬基索狀光纜和整體沉降測量儀的延伸方向一致，單點沉降測量儀位于整體沉降測量儀的延伸方向上，金屬基索狀光纜直線延伸，溫度補償光纜非直線延伸。本發明所提供的基于分布式光纖埋設的機場道基沉降監測結構，實現對道基沉降的遠距離、無損耗、抗干擾、連續性、智能化監測。

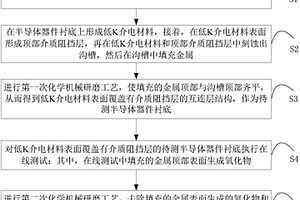

在線測試半導體器件襯底 1200

 0

本發明提供了在線測試半導體器件襯底的方法，包括：在半導體器件襯底上形成低K介電材料，在低K介電材料表面形成頂部介質阻擋層，再在低K介電材料和頂部介質阻擋層中刻蝕出溝槽，然后在溝槽中填充金屬；進行第一次化學機械研磨工藝，使填充的金屬頂部與溝槽頂部齊平，從而得到低K介電材料表面覆蓋有介質阻擋層的互連層結構，作為待測半導體器件襯底；對低K介電材料表面覆蓋有介質阻擋層的待測半導體器件襯底執行在線測試；在線測試中填充的金屬頂部表面生成氧化物；進行第二次化學機械研磨工藝，去除填充的金屬表面生成的氧化物和低K介質材料表面的頂部介質阻擋層。本發明確保在線測試后得到沒有氧化膜的互連結構和無損傷的低K介電材料。

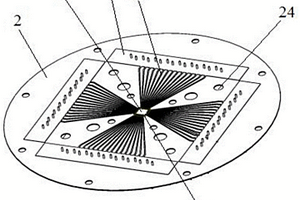

多通道高頻芯片的低溫測試結構 843

 0

本發明涉及一種多通道高頻芯片的低溫測試結構，包括芯片定位印制電路板、多通道接口電路板和施壓裝置，所述芯片定位印制電路板用于放置待測芯片；所述多通道接口電路板上設置有多路金屬探針結構，所述金屬探針結構用于實現待測芯片與外部設備的信號輸入與輸出；所述施壓裝置用于施加壓力使得芯片定位印制電路板上的待測芯片的引腳pad與所述多通道接口電路板上的多路金屬探針接觸以實現電連接。本發明能保證測試中芯片的完整無損。

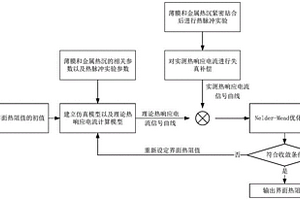

介質薄膜與金屬界面熱阻的測量方法及系統 739

 0

本發明涉及一種介質薄膜與金屬界面熱阻的測量方法及系統，將介質薄膜與金屬箔緊密貼緊后進行熱脈沖實驗得到實測熱響應電流信號曲線；建立介質薄膜與金屬箔的傳熱仿真模型，當仿真模型的理論熱響應信號電流曲線與實測熱響應電流信號曲線的擬合度滿足預設置的收斂條件時，將仿真模型的界面熱阻值作為介質薄膜與金屬箔的界面熱阻。與現有技術相比，本發明實現過程簡單，獲取實測熱響應電流后，建立傳熱仿真模型，不斷調節仿真模型的界面熱阻值，直至實測熱響應電流與仿真模型的理論熱響應電流的擬合度滿足收斂條件，測量速度快、準確度高，操作方便，對介質薄膜無損傷，能夠對厚度數微米的獨立介質薄膜材料與金屬之間的界面熱阻進行高精度測量。

建筑膜材和索構件內力測量裝置 1170

 0

本實用新型屬于建筑構件內力測量技術領域,具體為一種膜材和索構件內力在線無損測量裝置。該裝置由探針、彈簧、壓力傳感器、探測器和套管組成。其中,探針為桿狀,上端為錐形,位于套管中,探測器由遮光管、光發射器和光接收器組成,對稱設置于套管上部的橫向槽口,探針尖端處于探測器位置。套管中由彈簧傳遞探針所受的壓力,并由壓力傳感器通過引出線引出,探針受壓移動使遮光面積發生變化,該變化信號由光接收器通過引線引出,計算電路根據信號可計算出相應內力。本裝置操作方便,測量精度高,適用范圍廣,并不受環境影響,測量穩定性好。

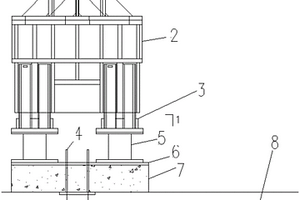

基坑內張弦梁內力監測節點結構 856

 0

本實用新型涉及一種基坑內張弦梁內力監測節點結構，包括混凝土梁、預應力裝置；所述混凝土梁內側設有一向內凸起的混凝土凸臺，所述預應力裝置端部設有軸力監測盒，所述軸力監測盒直接或間接橫向作用于所述混凝土梁，并實時監測預應力裝置施加于所述混凝土梁的壓力。本實用新型安裝方便，對鋼結構無損傷，監測結果誤差??；可通過撐桿軸力推算出鋼拉桿的軸力，無需對鋼拉桿拉力進行監測，更加經濟可靠；監測盒能夠無線實時自動監測，替代了人工測量，操作更加方便，數據更加可靠。

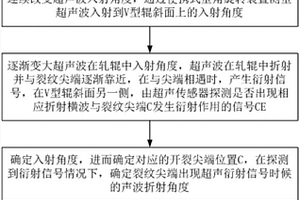

用超聲波連續變角入射測定V型輥裂紋深度的方法 777

 0

本發明公開了一種用超聲波連續變角入射測定V型輥裂紋深度的方法，涉及V型軋輥質量無損探傷技術領域，通過超聲波連續變角入射法測定V型輥裂紋深度，方便快捷地在V型輥斜面上實現對生產現場V型輥的所有可能存在的裂紋深度進行探測。本發明用超聲波連續變角入射測定V型輥裂紋深度的方法，以利于軋輥能否繼續正常使用的前期安全判斷，并為此類軋輥的使用經驗積累提供量化手段，可以解決目前V型輥在槽底的較深裂紋無法快捷方便地在現場實施進行深度探測評價的問題。

基于BOTDR技術的承載式機場道基沉降監測結構和方法 949

 0

本發明涉及道路工程領域，特別是涉及一種基于BOTDR技術的承載式道基沉降監測結構和方法。本發明所提供的監測結構，包括道面本體，所述道面本體包括路面層和道基層，所述道基層中設有道基沉降監測系統，所述道基沉降監測系統包括第一光纜、第二光纜、承載件和單點沉降測量儀。本發明所提供的基于BOTDR技術的承載式道基沉降監測結構和方法，采用分布式光纖作為傳感介質與傳輸通道，將光纜固定在測試管的上下兩側，隨著土體的不均勻沉降，測試管發生沉降與彎曲，并直觀反映到貼于測試管上下兩側的光纜上，且不受溫度等環境因素的影響，在原理上使監測結果更加精確，實現對道基沉降的遠距離、無損耗、抗干擾、連續性、智能化監測。

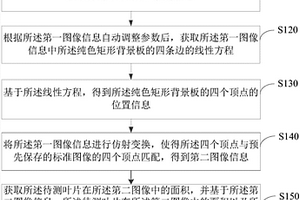

測量葉片面積的方法以及裝置 843

 0

本發明提供了一種測量葉片面積的方法以及裝置，該方法包括獲取待測葉片的第一圖像信息；根據所述第一圖像信息自動調整參數后，獲取所述第一圖像信息中所述純色矩形背景板的四條邊的線性方程；基于所述線性方程，得到所述純色矩形背景板的四個頂點的位置信息；將所述第一圖像信息進行仿射變換，使得所述四個頂點與預先生成的標準圖像的四個頂點匹配，得到第二圖像信息；獲取所述待測葉片在所述第二圖像中的面積，并基于所述第二圖像信息，所述待測葉片在所述第二圖像中的面積以及所述第一圖像信息，得到所述待測葉片的面積。通過該方法，能夠保證測量過程中葉片無損，且測量過程不受場地的限制，也無需進行標定。

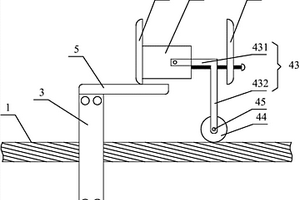

基于角度法的架空輸電線路微風振動測量裝置 1183

 0

本發明提供一種基于角度法的架空輸電線路微風振動測量裝置，包括固定在被測導線上的殼體和線夾，所述殼體中設有一內腔，該內腔中設有控制模塊、通信模塊和電源模塊，所述通信模塊和電源模塊均與控制模塊相連接；所述線夾上還設有一距線夾出口處的距離為xb的測量單元，該測量單元包括與線夾固定連接的罐體、設在罐體內的振動傳感器、一傳動臂以及一滾輪，所述滾輪可轉動地設在傳動臂的下端、且與被測導線相接觸，所述傳動臂的上端與振動傳感器的測量軸剛性連接，所述振動傳感器的控制計算模塊與殼體中的控制模塊相連接。該測量裝置在測量被測導線的動彎應變時為無損測量和非接觸式測量，不存在疲勞壽命問題，具備長時間工作能力，且其抗干擾能力強，測量可靠。

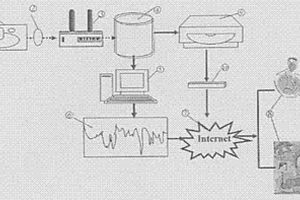

基于無線傳感網的大堤智能探測預警方法 1094

 0

本發明涉及一種基于無線傳感網的大堤智能探測預警方法。本方法基于無線傳輸網絡架設靈活、實施快速、低成本以及不受地域限制,通過無線傳輸網絡,完成大堤各探測點觀測數據的及時交換與資源共享,實現監控中心對大堤所有監控點的實時監控與預警。本發明方法克服目前大堤探測由于堤防長度長,實時監控難度大;監控網絡為點對多點分散型網絡且各點距離監控中心的距離有近有遠所存在的探測范圍有限且實時性差的不足,基于無線傳感網,使大堤探測網絡化、智能化、效益化,提高大堤安全探測的實時程度,實現大范圍、實時性高的大堤無損探測與預警。

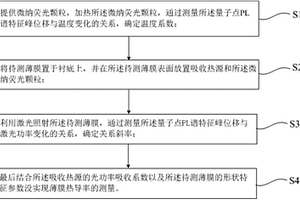

基于微納熒光顆粒的薄膜熱導率測量方法 1147

 0

本發明提供一種基于微納熒光顆粒的薄膜熱導率測量方法，所述測量方法包括：提供微納熒光顆粒，加熱所述微納熒光顆粒，通過測量所述微納熒光顆粒PL譜(光致發光光譜)特征峰位移與溫度變化的關系，確定溫度系數；將待測薄膜置于襯底上，并在所述待測薄膜表面放置吸收熱源和所述微納熒光顆粒，微納熒光顆粒作為溫度傳感器；利用激光照射所述待測薄膜，通過測量所述微納熒光顆粒的PL譜特征峰位移與激光功率變化的關系，確定關系斜率；最后結合所述吸收熱源的光功率吸收系數以及所述待測薄膜的形狀特征參數，實現薄膜熱導率的測量。利用本發明的測量方法可以實現對微納米薄膜熱導率的無損、便捷、可靠測量。

型鋼軋輥V型槽底裂紋深度的探測方法 1195

 0

本發明涉及無損探傷技術領域，尤其涉及一種型鋼軋輥V型槽底裂紋深度的探測方法。本發明的型鋼軋輥V型槽底裂紋深度的探測方法，包括：根據待探測軋輥，確定超聲波傳感器的起始工位；以起始工位距待探測軋輥的軋輥軸線的距離為移動半徑，沿待探測軋輥的圓周方向同步移動信號發射端和信號接收端；在信號發射端和信號接收端的移動過程中，根據信號接收端接收信號發射端發射的超聲波信號的接收情況，確定待探測軋輥的裂紋深度。本發明的型鋼軋輥V型槽底裂紋深度的探測方法，能夠準確、高效地對待探測軋輥的V型槽底的深度較大的傾斜裂紋的裂紋深度進行探測。

木節影響木構件彈性模量的量化測試方法 1247

 0

本發明公開了木節影響木構件彈性模量的量化測試方法，包括以下測試方法，步驟一：首先將表面砂光的待測木構件長度方向的兩端平行放置，放置前對待測板材進行稱重，并記錄重量m，步驟二：測量木構件的長度a、寬度b和厚度h，步驟三：依次標記三個木節點I1、I2、I3，其中I2為待測木構件的中心位置，步驟四，綜合I1、I2、I3木節點得到的震動頻率圖，步驟五，計算三個彈性常數Ex、Ey、Ez，本發明基于量化測試方法，具備快速可靠和無損的特點，可用于實驗室和工廠測試木構件彈性常數,用于結構設計和產品的質量控制，免去了從木構件上鋸切不同方向和大小試件用于靜力測試的繁雜過程，測試數據反映木構件整體性能。
