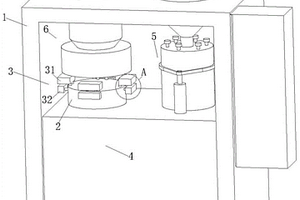

本發明涉及膠囊填充設備技術領域,具體的說是一種復方氨酚烷胺膠囊填充系統及工藝;復方氨酚烷胺膠囊填充系統,包括機體;轉臺,位于機體內,用于轉動合囊機構,轉臺上設置有導向槽;填充機構,與輸料機構連接,將藥物填充進膠囊內;合囊機構包括上模具和下模具,合囊機構的上模具和下模具與轉臺之間通過連接機構再次進行固定;復方氨酚烷胺膠囊填充系統通過連接機構對上模具和下模具的導向軸進行固定,使得連接機構在導向軸和導向槽之間磨損后導向軸仍能沿著原本的軌跡移動不偏移,保證了上模具和下模具的合模效果,從而保證了本發明的使用效果,延長了本發明的使用壽命。
本發明涉及環保領域,具體關于一種鋁灰去除氟、氯的技術;本發明先將鋁灰進行干燥、研磨、過篩后;然后加入去離子水,浸出,調節PH值為弱酸性,再經分離后,濾渣烘干,浸出液經蒸發、結晶后,回收氯鹽和氟鹽,冷凝液回用;本發明實現了去除鋁灰中的氟、氯元素,浸出率分別為87.68%和99.02%,濾渣中氟、氯元素的質量分數分別為0.122%和0.038%,達到鋁土礦中雜質元素的要求,浸出過程產生的氨氣吸收后成為化工原料,濾渣也可以作為無害的環保建材,實現了鋁灰的無害化處理和資源化利用。
本發明公開了一種有機重稀土配合物增強燒結釹鐵硼矯頑力的制備方法,按下列步驟進行:制備釹鐵硼合金顆粒并將其破碎成粉,同時注入抗氧化劑;以噴霧的方式將有機重稀土配合物和乙醚的混合液體射入釹鐵硼合金粉料;混料于磁取向壓制成毛坯磁體,燒結。本發明以噴霧方式添加稀土配合物和乙醚的混合物,可有效阻止顆粒與氧氣接觸,降低磁性顆粒的含氧量,并提高有機重稀土配合物在燒結磁體晶界間的分布均勻性。添加有機重稀土配合物隨著燒結溫度的升高而分解,殘留的重稀土離子將均勻分布于NdFeB磁性顆粒的表面,并在高溫作用下向NdFeB顆粒內部滲透,從而提高磁性主相的磁晶各向異性及矯頑力。該工藝簡單,易操作,適合于批量化生產。
本發明涉及薄膜的物理制備技術領域,具體是一種共濺射旋轉靶材及其制備方法,其特征在于:包括旋轉圓柱靶管及中心靜止不動的磁鐵,所述旋轉圓柱靶管由不同形狀的摻雜成份靶材單元和本體成份靶材單元以不同的形式分布在圓筒形支撐襯底上,摻雜成份靶材單元和本體成份靶材單元兩者按照一定的排布規律分布。本發明將需要共濺射和共摻雜的靶材單元制作成不同的形狀,以不同的形式分布在圓筒形支撐襯底上,而圓筒形支撐襯底的中心放置靜止不動的磁鐵,慢速轉動實現磁控濺射,達到高均勻性共摻雜的目的,其靶材利用率也比較高。
本發明公開了一種利用注射成型法制造旋梭外梭的方法,所述旋梭外梭采用的合金材料為Fe2Ni?Mo、FeCrMo或者FeCr,該旋梭外梭的制造方法包括如下步驟:(1)將原料合金粉末進行無偏析混合;(2)將原料合金粉末進行合金化處理;(3)將原料合金粉末進行磨篩,(4)將原料合金粉末進行喂料制備;(5)將喂料進行注射成型;(6)成型后旋梭外梭進行燒結;(7)表面整形處理達到所需尺寸;(8)表面進行噴砂或者拋光處理。本發明采用Fe2Ni?Mo、FeCrMo或者FeCr為原料,消除了成分偏析及不必要的內在雜質,產品燒結收縮一致性好;原料粉末粒度根據需要在納米至80微米間進行配比調節,使原料成本大幅降低,產品密度、性能滿足需要。
本發明公開了一種利用注射成型法制造旋梭內梭的方法,旋梭內梭采用的合金材料為Fe2Ni?Mo、FeCrMo或者FeCr,該旋梭內梭的制造方法包括如下步驟:(1)將原料合金粉末進行無偏析混合;(2)將原料合金粉末進行合金化處理;(3)將原料合金粉末進行磨篩,(4)將原料合金粉末進行喂料制備;(5)將喂料進行注射成型;(6)成型后旋梭內梭進行燒結;(7)表面整形處理達到所需尺寸;(8)表面進行噴砂或者拋光處理。本發明采用Fe2Ni?Mo、FeCrMo或者FeCr為原料,消除了成分偏析及不必要的內在雜質,產品燒結收縮一致性好。
本發明公開了一種高性能低成本燒結釹鐵硼及制備方法,由于磁體邊角部位退磁因子較小不容易退磁,而越中間部位退磁因子較大容易退磁,所以對磁體不同部位抗退磁能力是不同的,結合磁體的這個退磁特點,通過對磁體表面進行差異化的絲網印刷,印刷不同厚度的納米重稀土粉末或重稀土的化合物粉末,然后進行晶界擴散,使磁體不同部位的內稟矯頑力獲得不同的提升,既滿足了客戶對不可逆磁損失的要求,同時大幅降低了重稀土元素的使用量。

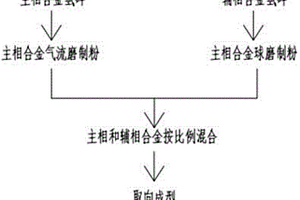

本發明公開了一種釹鐵硼磁體及制備方法,通過新型主輔相雙合金工藝,主相盡量不含Dy、Tb等重稀土金屬,輔相合金中添加重稀土Dy、Tb元素,且輔相合金具有較高的稀土總量,總稀土量約為33?60wt%,輔相通過縮短脫氫時間,使輔相氫含量較高,氫含量高的輔相熔點更低,輔相采用高能球磨制備成納米晶合金粉,使得燒結時低熔點納米晶的輔相可以實現液相燒結,也使得輔相合金中的重稀土元素均勻分布在晶界邊緣,在晶粒表層形成改性區,主相晶粒被連續均勻的晶界相包裹,主相晶粒表面具有硬磁殼層,避免了重稀土取代主相晶粒Pr、Nd元素,有效降低了Tb、Dy元素的用量并避免了剩磁下降,同時提高內稟矯頑力。
本發明涉及醫療器械,具體涉及一種口腔正畸鉗子的生產方法。本發明的方案是,一種口腔正畸鉗子的生產方法,包括以下步驟:(1)將不銹鋼粉末與有機高分子材料混合、造粒;(2)對造粒后的混合物在成型模具里進行注射成型,注射溫度100~180℃,壓力60~120MPa,模溫30~50℃,注射獲得口腔正畸鉗子胚件;(3)注射后對胚件進行脫脂,脫脂溫度30~50℃,時間2~20小時,得脫脂件;(4)脫脂后對產品進行燒結,燒結溫度800~1500℃,燒結真空度為0.1MPa~0.0001Pa,并采用惰性氣體為燒結保護氣氛;燒結件進行校正機加工,即得口腔正畸鉗子產品。本發明的方法適合大批量生產,產品一致性高,重現性好,同時生產的正畸鉗子還具有高強度和高耐腐蝕性能的優點。
本發明公開了一種利用注射成型法制造旋梭的方法,所述旋梭采用的合金材料為Fe2Ni?Mo、FeCrMo或者FeCr,該旋梭的制造方法包括如下步驟:(1)將原料合金粉末進行無偏析混合;(2)將原料合金粉末進行合金化處理;(3)將原料合金粉末進行磨篩,(4)將原料合金粉末進行喂料制備;(5)將喂料進行注射成型;(6)成型后旋梭進行燒結。本發明改進了產品原料配方,采用羰基法生產的鐵粉球型粉末為主要原料,消除了成分偏析及不必要的內在雜質,產品燒結收縮一致性好。
本發明一種高工作溫度的電機用燒結釹鐵硼磁瓦的制備方法,采用真空速凝熔煉爐制得釹鐵硼合金片,氫碎得粗粉,加入潤滑劑,導入氧進行氣流磨磨成細粉,加防氧化劑,并進行取向成型及等靜壓燒結得瓦形毛坯,對瓦形毛坯進行切割成小段,對切割面進行除脂處理后粘接固化,再磨出瓦形弦寬和粘接后的高度方向,進行瓦片切割,再成型磨,電鍍前處理,并進行電鍍、鈍化處理或噴涂有機物涂層,制得釹鐵硼瓦片磁體。本發明通過將瓦形磁體非取向方向采用多段粘接的方式,顯著提升了瓦片磁體的Pc值,使得瓦片磁體的高溫抗減磁特性獲得顯著提高,可以降低高工作溫度電機用釹鐵硼磁體的重稀土鏑鋱用量,大幅降低了電機用高性能釹鐵硼瓦片產品的材料成本。
本發明涉及硬質合金生產技術領域,尤其涉及一種碳化鈮硬質合金輥環生產工藝。一種碳化鈮硬質合金輥環生產工藝,包括以下工藝步驟:A、配料:按質量百分比將65~75wt%的WC粉末、6.5~8.5wt%的Ni粉以及16.5~28.5wt%的NbC粉末混合;B、濕磨:將步驟A中的混合粉料加入可傾式球磨機,按合金球比例5:1,加入酒精,轉速32r/min,球磨時間不少于30~36h;C、干燥:將步驟B中球磨產生的料漿依次進行過篩、入蠟,再將其轉移至噴霧塔以制成粉末顆粒;D、壓制成型:將步驟C中制成的粉末顆粒放入模具型腔內,模具型腔根據所需生產的輥環形狀匹配設置,以將粉末顆粒壓制成毛胚;E、燒結:將毛胚放入燒結爐內燒結成型。通過上述工藝以制得輥環,使其金相組織更加均勻,以提高其耐磨性。
本發明涉及磁性材料技術領域,尤其涉及一種燒結釹鐵硼磁體的新型燒結冷卻工藝,包括以下步驟:(1)完成燒結;(2)自然冷卻,再開啟變頻風機以14~17A電流緩慢冷卻,冷卻到200~220℃后,將變頻風機自動換擋到35~40A,冷卻至80℃;(3)完成一級回火,抽真空自然冷卻到600~700℃后,充氬氣,再開啟變頻風機按14~17A電流緩慢冷卻,冷卻到200~220℃后,將變頻風機自動換擋到35~40A冷卻至80℃;(4)完成二級回火,抽真空后,在490~510℃時,開啟變頻風機以35~40A的電流緩慢冷卻至80℃出爐,得到燒結釹鐵硼毛坯產品。本發明實現了在保證產品質量的前提下,縮短燒結段冷卻、900℃回火段冷卻和510℃回火段冷卻的時間,提高生產效率,高效增產,節能降耗。
一種釹鐵硼電鍍Dy薄膜工藝,屬于金屬材料的鍍覆技術領域,包括以下步驟:將選出的粗粉使用硝酸進行酸洗,再進行超聲波震蕩去灰等前處理;采用氯化鏑酸性鍍鏑工藝,對粗粉進行鍍鏑處理,獲得表面鍍有0.05?0.1um的薄鏑層,并對電鍍后的粗粉進行脫水干燥處理;制得主相晶粒3.2?3.6um,晶界相連續光滑分布的燒結磁體。本工藝采用電鍍工藝將Dy元素鍍在燒結釹鐵硼主相晶粒表面,而非熔煉時添加重稀土Dy和Tb,避免了Dy和Tb進入主相造成Br的降低。
本發明涉及高壓柱塞泵的制備技術領域,公開了一種配流盤制備方法和配流盤。其中,配流盤制備方法包括以下步驟:S1,配流盤的基體表面處理;S2,冷噴涂制備復合涂層;S3,涂層熱處理;S4,涂層后處理。通過上述技術方案,首先在配流盤的基體上設計一種具有自潤滑減磨特性的復合涂層,然后采用冷噴涂的工藝在所述基體的表面形成自潤滑減磨涂層。通過自潤滑減磨涂層的配方,可實現微區原位鍛造和固相擴散雙重效果,有效改善涂層的結合力和致密程度,從而提高配流副摩擦面抗磨損的能力;冷噴涂工藝具有對復合涂層配方進行可裁剪式設計,滿足不同工況的需求,實現長效延壽,同時,冷噴涂技術工藝靈活,厚度可控,操作程序少,可大大降低生產成本。

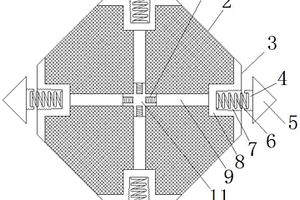

本發明公開了一種不易破損的釹鐵硼磁體,包括磁體和中心塊,所述磁體分隔成一塊以上的磁塊,中心塊的外壁面上向上凸出形成一個以上的固定部,固定部的外側端面上均安裝有固定桿,固定桿另一端均安裝有安裝塊,安裝塊的外側面上均安裝有壓板,安裝槽外側均設有防撞塊,防撞塊正對于安裝槽處均向外凸出形成一連接部,連接部朝向安裝槽的一端面上均設有一固定槽,固定槽中均安裝有彈簧,彈簧一端均安裝于安裝槽的內壁面上,磁塊分別設置于壓板之間,磁塊均通過壓板向內擠壓形成一矩形結構的磁體。本發明磁鐵分隔成多塊磁塊,從而只要更換損壞的那一塊就可,避免了浪費;磁體的角部設有壓板和防撞塊,避免了角部的損壞。
本發明公開了一種利用注射成型法制造旋梭鎖門扳手的方法,所述旋梭鎖門扳手采用的合金材料為Fe2Ni?Mo、FeCrMo或者FeCr,該旋梭鎖門扳手的制造方法包括如下步驟:(1)將原料合金粉末進行無偏析混合;(2)將原料合金粉末進行合金化處理;(3)將原料合金粉末進行磨篩,(4)將原料合金粉末進行喂料制備;(5)將喂料進行注射成型;(6)成型后旋梭鎖門扳手進行燒結;(7)表面整形處理達到所需尺寸;(8)表面進行噴砂或者拋光處理。本發明采用Fe2Ni?Mo、FeCrMo或者FeCr為原料,消除了成分偏析及不必要的內在雜質,產品燒結收縮一致性好;原料粉末粒度根據需要在納米至80微米間進行配比調節,使原料成本大幅降低,產品密度、性能滿足需要。
本發明公開了一種稀土釹鐵硼超細粉回收利用方法,所述方法包括以下步驟:(1)將超細粉充分氧化,得到超細粉氧化顆粒;(2)將超細粉氧化顆粒添加至正常粉料中進行混料,所述超細粉氧化顆粒占總混料質量的0.01~2.5%;(3)在轉速為100~600rpm/min下,混料60~100min后,將混合好的粉料制備磁體,得到燒結磁鐵。本發明采用釹鐵硼氣流磨生產過程產生的超細粉添加至正常粉料提高了材料利用率,實現了釹鐵硼廢料的循環利用,且無需燒結處理,工藝簡單,安全性高,雜質含量低。
本發明屬于稀土永磁領域,特別涉及一種高性能稀土永磁材料及其制備方法。一種高性能稀土永磁材料,該高性能稀土永磁材料是R-T-B系合金,該合金的通式為RxT100-x-y-zMyQz,式中R為包括Y在內的所有稀土元素中的一種或幾種,T為Fe、Co、Ni中的一種或幾種,M為Nb、V、Mo、W、Cr、Al、Ti、Zr、Cu、Ga中的一種或幾種,Q為B、N、C中的一種或幾種;其中x、y、z滿足:10≤x≤13原子%;0≤y≤5原子%;0.9≤z≤2原子%。該材料以本發明方法制得,該簡單有效的防氧化方法,可以使磁體中氧含量控制在1200ppm以內,而且磁體表面與內部氧含量差異較小,使增加主相體積百分比減少富R相比例獲得更高性能稀土永磁材料成為可能。
本發明屬于稀土永磁領域,特別涉及一種高性能低成本稀土永磁材料及其制備方法。一種高性能低成本稀土永磁材料,該材料主要由主相和晶界相合金按1∶0.005-0.2的重量比混合燒結而成,所述的主相是由R1-Fe-M-B合金、R2-Fe-M-B合金、R3-Fe-M-B合金、R4-Fe-M-B合金、R5-Fe-M-B合金中的任意兩種或兩種以上組成的混合物,其中R1是鐠、R2是釹、R3是鑭、R4是鈰、R5是釔,M選自Co、Nb、V、Mo、W、Cr、Al、Ti、Zr、Cu、Ga中的一種或幾種;所述的晶界相合金為一種富稀土合金。
本發明公開了一種加工邊角料再生稀土永磁的制備方法,將預處理好的加工邊角料,和一定比例的釹鐵硼新料合金鑄片,加入氫碎爐中進行混合除潮預加熱,預加熱會加速初始吸氫反應速率,混入的新料合金鑄片會優先吸氫,其吸氫反應過程放熱,會加速加工邊角料吸氫反應,完成氫碎后低溫快速脫氫,使得混合粗粉氫含量達到1000?10000ppm,這利于氣流磨磨粉效率的提升,以及獲得更優異的粒度分布。氣流磨后的細粉中,殘留有較高的氫含量,會在后續的燒結過程中,會形成一個氫還原氣氛,奪走加工邊角料中帶入的高氧,使得不需要過量添加稀土元素,來稀釋加工邊角料帶入的高氧,可使得再生磁體可以獲得更高的磁性能。
本發明公開了一種超低剩磁溫度系數稀土永磁材料及其制備方法,所述稀土永磁材料的組份為LR,HR,Co,M,B和Fe;各組份重量百分比為:LR和HR總重量為:29~33%,Co:10~22%,M:0.75~2.5%,B:0.85~1.05%,余量為Fe;其中,LR選自Pr和Nd中的一種或兩種,HR選自Dy,Tb和Ho中的任意兩種,M選自Al,Cu,Ga,Zr,Nb,Ti,Si,Ge,Sn和Gd中的任意一種或幾種。本發明制得超低剩磁溫度系數的燒結釹鐵硼永磁材料,降低剩磁溫度系數至?0.06%/℃左右,同時又保持高的內稟矯頑力,尤其是在溫度穩定性方面有獨特的優勢,可以拓展燒結釹鐵硼材料的應用領域。
本發明一種高耐腐蝕性電機用燒結釹鐵硼磁體的制備方法,由以下工藝步驟制備:制備含金屬元素的釹鐵硼鑄片,將該釹鐵硼鑄片進行飽和氫碎,待氫碎脫氫冷卻至35℃并保持10?30分鐘后,補入50?200ppm的氧氣,氧含量穩定后,把粗粉取出,并在粗粉混合過程中加入潤滑劑,粗粉混合后進行氣流磨,氣流時導入10?200ppm的氧,然后混勻細粉,并加防氧化劑,并在1.8T的磁場下進行取向成型及等靜壓,最后燒結時效得到產品。本發明通過微量元素的混合添加,以及氫碎及氣流磨兩道工序給氧的特殊工藝控制,提升燒結釹鐵硼材料主相的耐蝕性及富釹相的穩定性和耐蝕性,特別是晶界穩定性,從而實現燒結釹鐵硼材料的基體的高耐腐蝕性。
本發明公開了一種中高性能釹鐵硼及制備方法,通過主輔相雙合金工藝,主相合金為低稀土總量的鈰鐵硼,輔相為高稀土總量的釹鐵硼合金,避免主相輕稀土進入晶界,而輔相中富余的稀土進入晶界重構成富稀土相。將制備的磁體加工成薄磁片,磁控濺射HReM低熔點合金,實現了低溫晶界擴散,該合金提高了晶界浸潤性,也提高了富稀土相的流動性,使含鈰釹鐵硼主、輔相晶粒,在晶界擴散時被快速隔離,低溫擴散避免了擴散入的重稀土被鐠釹鈰元素置換,抑制了鈰鐵硼晶粒間交換耦合,使重稀土游離于晶界,或與富稀土相作用在主相晶粒表層形成核殼結構,使富稀土相連續均勻分布,有效提升了晶界擴散重稀土元素對提高含鈰磁體內稟矯頑力的效能。
本發明涉及一種研磨盤,其成分重量百分比為:金剛砂5-30%,銅5-15%,鎳3-15%,錫5-20%,鈷4-15%,硫磺0.1-2%,石墨0.1-2%,鐵余量。本發明采用幾種金屬粉末與金剛砂混合燒結,使金剛砂形成上下偏差不齊很厚的一層,從物理學的角度來說,這樣的研磨盤就相當于有無數把金剛砂刀具而且是上下偏差不齊等于無數把刀口切削工件,磨掉一層還有一層,大大提高了金剛砂的利用率,而且這種研磨盤耐磨性能好,正常使用壽命可超過三年以上,比原有電鍍磨盤相比使用壽命提高200倍以上,又不需要電鍍、退鍍,環保無污染,節省生產資源,減低生產成本。
本發明涉及一種稀土釹鐵硼永磁材料技術領域,具體涉及一種低重稀土高矯頑力燒結釹鐵硼磁體及其制備方法,低重稀土高矯頑力燒結釹鐵硼磁體的組成成分為ReαFe100-α-β-γBβMγ;制備方法為將合金粉末和稀土微粉混合后在磁場強度≥1.5T的取向磁場中壓制成型毛坯;在1050℃-1120℃下燒結制得低重稀土高矯頑力燒結釹鐵硼磁體。采用該方法制備釹鐵硼稀土永磁材料及其產品性能一致性優良、重稀土用量低且具有高矯頑力。

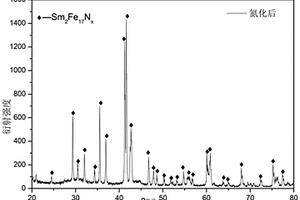

本發明涉及一種釤鐵氮磁粉及其制備方法,所述磁粉以質量分數表示的名義成分為:RezSm24?zFe76?yMyNx,其中Re包括除Sm以外的稀土中的任意一種或至少兩種的組合,M包括3d和/或4d過渡族元素在內的任意一種或至少兩種的組合,0<x≤5,0≤y≤5,0≤z≤5。所述制備方法包括如下步驟:按照名義成分進行配料,得到熔煉原料;將得到的熔煉原料進行熔煉,然后依次進行澆鑄和冷卻,得到速凝薄帶;將得到的速凝薄帶進行熱處理,得到熱處理帶;將得到的熱處理帶依次進行氫爆破碎和氣流粉碎,得到成粉;將得到的成粉進行氮化處理,得到所述的磁粉。通過對制備過程中,物料的細度及氫爆破碎的配置,實現了高效滲氮。
一種含鈰量高的低成本N40釹鐵硼磁體及其燒結方法,屬于粉末冶金技術領域,按重量百分比wt%稱取以下原材料通過燒結工藝制備而成:鐠釹﹙Pr?Nd﹚:16~27,鈰﹙Ce﹚:6~10,鈮﹙Nb﹚:0.2~0.5,鋁﹙Al﹚:0.5~1,銅﹙Cu﹚:0.15~1,硼﹙B﹚:0.9~1.1,鈷(Co):0~1.2,鋯(Zr):0~0.5,其余為鐵﹙Fe﹚。本申請方案用鈰﹙Ce﹚代替部分鐠釹(Pr?Nd),各項磁性能指標均能達到N40牌號燒結釹鐵硼國家標準,生產每公斤相應牌號產品可以節約材料成本13~19元,降低材料成本,同時降低生產過程中的能源消耗。
本發明涉及稀土永磁技術領域,尤其涉及一種燒結釹鐵硼磁體及其制備方法,按質量百分含量計,所述燒結釹鐵硼磁體具有以下通式:ReaDybFe100?a?b?c?dBcMd;Re為Pr、Nd、La、Ce、Gd和Ho中的一種或幾種;M為Co、Cu、Al、Nb、Ga、Zr、Ti和Cr中的一種或幾種,27≤a≤33,1.0≤b≤2.0,0.9≤c≤1.1,0≤d≤5。通過優化工藝,無需熔煉和單獨氫破及制粉,重稀土用量可降低至1.5wt%甚至1.2wt%,使稀土更均勻的分布于晶界,提高稀土的有效利用率;采用該工藝制得的燒結釹鐵硼磁體在降低成本的同時,具有優異的磁學性能。
一種含鈰量高的低成本N35釹鐵硼磁體及其燒結方法,屬于粉末冶金技術領域,按重量百分比wt%稱取以下原材料通過燒結工藝制備而成:鐠釹﹙Pr?Nd﹚:12~27,鈰﹙Ce﹚:7~15,鈮﹙Nb﹚:0~0.5,鋁﹙Al﹚:0~1,銅﹙Cu﹚:0~1,硼﹙B﹚:0.9~1.1,鈷(Co):0~1.2,鋯(Zr):0~0.5,釓(Gd):0~3,其余為鐵﹙Fe﹚。本方案,用鈰﹙Ce﹚代替部分鐠釹(Pr?Nd),磁性能指標達到N35牌號燒結釹鐵硼國家標準,生產每公斤相應牌號磁體可以節約材料成本15~25元。
中冶有色為您提供最新的浙江金華有色金屬真空冶金技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
