工作原理
設備基于機器視覺與光學非接觸測量原理，通過高分辨率CCD彩色攝像機捕捉工件表面影像，結合連續變倍物鏡實現光學放大。測量時，X/Y/Z三軸伺服電機驅動工作臺精密移動，光柵尺實時反饋位置數據至測量軟件。軟件通過邊緣檢測、亞像素處理等算法，自動提取影像中的幾何特征（如點、線、圓、弧等），并基于空間幾何運算完成尺寸、角度、形位公差等參數的測量。支持自動對焦與多倍率拼接測量，可消除工件高度差對測量結果的影響。
應用范圍
適用于PCB線路板、液晶面板、太陽能電池板、汽車鈑金件、大型沖壓模具等大尺寸工件的二維尺寸檢測?？赏瓿善矫娑?、直線度、圓度、位置度等形位公差分析，支持DXF圖紙比對與SPC統計分析，廣泛應用于電子制造、精密機械、科研院所等場景。
產品技術參數
有效測量行程：600mm×500mm×200mm（X/Y/Z軸）
光柵尺分辨率：0.0005mm
X/Y軸示值誤差：≤(3+L/200)μm（L為測量長度，單位mm）
Z軸示值誤差：≤(5+L/150)μm
影像系統：美國TEO高分辨率彩色CCD攝像機，光學放大倍率0.7×-4.5×
光源系統：可編程LED環形表面光+同軸輪廓光，亮度獨立可調
運動控制：X/Y/Z軸采用松下伺服電機驅動，最大速度400mm/s
數據輸出：支持Word/Excel報告、DXF圖紙、SPC控制圖導出
產品特點

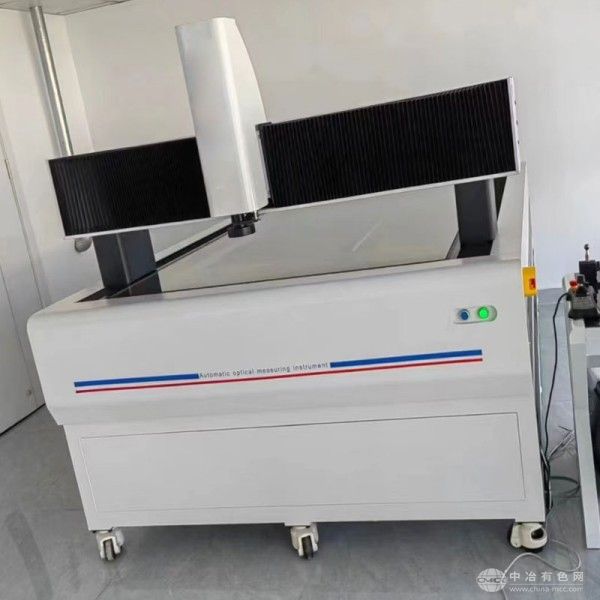

大行程高剛性：龍門式結構搭配高精度花崗巖底座，確保長期測量穩定性，承載重量達50kg。
智能測量軟件：支持自動編程、批量檢測、DXF圖紙比對，可一鍵生成測量報告與SPC分析圖表。
高效光源系統：多區獨立可調LED光源，適應不同材質表面檢測需求，提升邊緣識別精度。
精密傳動控制：采用無牙導軌光桿傳動技術，消除反向間隙，實現微米級定位精度。
