工作原理

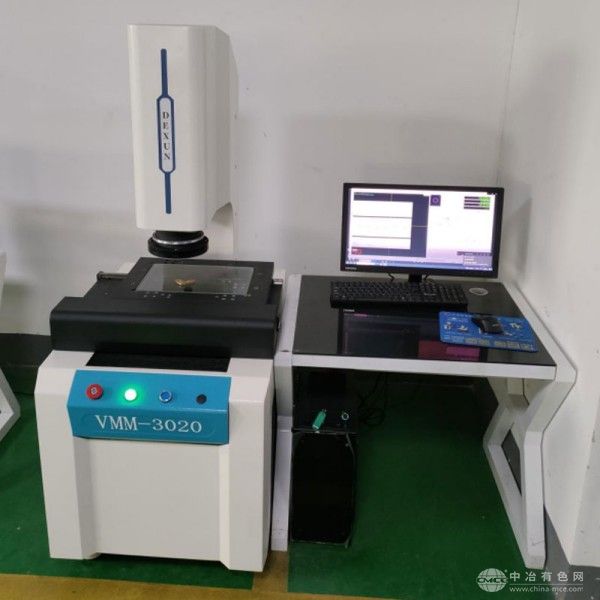

設備采用雙遠心光學系統與高分辨率CMOS相機，通過大景深鏡頭將工件影像縮小后傳遞至相機進行數字化處理。后臺繪圖測量軟件依據預設程序快速抓取產品輪廓圖，并與相機像素標尺比對計算尺寸，同時完成公差評價。其核心優勢在于多視野拼接技術——通過高精度運動平臺與圖像處理算法，將多張局部影像無縫融合為完整測量視場，突破傳統設備單次測量范圍限制，實現大尺寸工件的全尺寸檢測。
應用范圍
適用于發動機缸體、剎車片、PCB板、手機屏幕等大型或復雜工件的尺寸檢測，可完成點、線、圓、弧、角度等12種基礎元素測量，支持形位公差（如同心度、直線度）分析及DXF文件導出。在汽車制造領域，某車企引入該設備后，將零部件檢測時間縮短數十倍，顯著提升生產效率。
產品技術參數
測量范圍：300×200×180mm（可非標定制）
拼接精度：±1.5μm（高精度模式）
相機分辨率：500萬像素
光源系統：可程控8區LED環形表面光+遠芯平行冷光源
運動控制：日本松下伺服電機+研磨級滾珠絲桿
數據接口：USB/RS232，支持EXCEL/Word報表輸出
產品特點
一鍵閃測：任意擺放工件，無需夾具定位，軟件自動識別匹配模板，單次測量最多可同步檢測512個部位。
高效拼接：采用亞像素級圖像拼接算法，確保多視野過渡區測量精度與單視野一致，避免重復裝夾誤差。
智能校準：功能校準鍵實現多角度、全視野自動補償，保障長期測量穩定性。
兼容性強：支持接觸式探頭與激光位移傳感器擴展，可升級為2.5D復合測量系統。
