工作原理

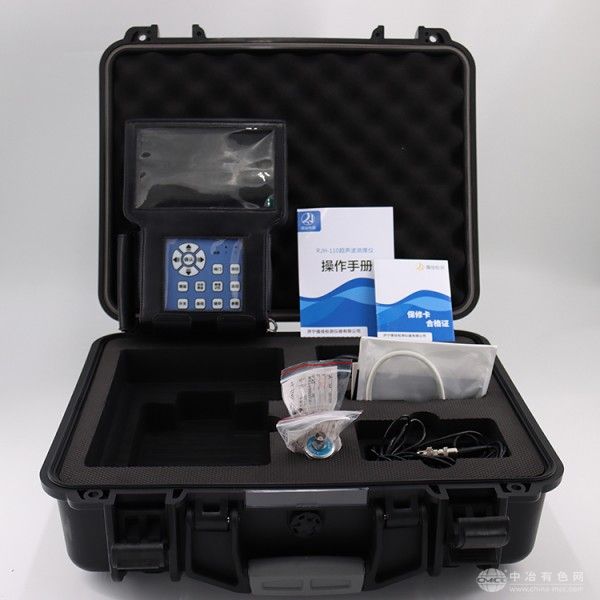

GTUT-500 系列基于脈沖反射式超聲波檢測原理，通過壓電陶瓷探頭向被檢金屬工件發射高頻超聲波（1-10MHz），超聲波在材料內部傳播時，遇缺陷界面發生反射，反射波經探頭接收后轉換為電信號。設備內置高速 AD 采樣芯片（采樣率≥100MHz）與數字濾波算法，對回波信號進行實時降噪與增益補償，最終在 TFT 液晶屏上生成高分辨率 A 掃波形與 B 掃成像，結合 DAC（距離幅度校正）曲線與 AVG（直徑幅度校正）曲線，可精準定位缺陷位置并量化缺陷尺寸。
應用范圍
該設備適用于航空航天、石油化工、電力設備、軌道交通等行業金屬材料的內部缺陷檢測，包括：鍛件白點、裂紋，鑄件縮孔、疏松，焊接接頭未熔合、未焊透，壓力容器疲勞裂紋，以及金屬管道腐蝕減薄等。典型檢測對象涵蓋鋼板、鋼管、軸類、法蘭、壓力容器等結構件，支持現場快速檢測與實驗室精密分析雙場景需求。
技術參數
檢測頻率范圍：0.2-15MHz
動態范圍：≥120dB
垂直線性誤差：≤1%
水平線性誤差：≤0.1%
增益調節范圍：0-110dB（步進 0.1dB）
脈沖發射電壓：100-400V 可調
顯示屏：5.7 英寸 TFT 彩色液晶，分辨率 640×480
數據存儲：支持 1000 組檢測波形與參數存儲
電源：可充電鋰電池（連續工作≥8 小時）
防護等級：IP65（防塵防水）
產品特點
智能化操作：內置自動校準功能，支持一鍵生成 DAC/AVG 曲線，降低操作門檻。
多模式成像：提供 A 掃、B 掃、C 掃及 TOFD（衍射時差法）成像模式，滿足不同檢測需求。
高速數據處理：采用 ARM Cortex-A9 雙核處理器，實時響應無延遲，支持邊檢測邊分析。
無線互聯：配備 Wi-Fi 與藍牙模塊，可實時傳輸檢測數據至 PC 或移動終端，實現遠程監控與報告生成。
堅固耐用：全金屬外殼設計，通過 MIL-STD-810G 軍用標準跌落測試，適應惡劣工業環境。
