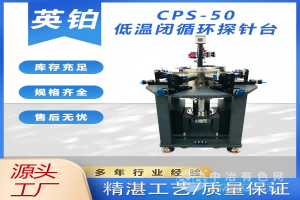

極低溫真空閉循環磁場探針臺

工作原理

設備基于閉循環制冷與超導磁體技術：采用兩級機械制冷機（如Gifford-McMahon循環），無需液氦補充即可實現1.5K極低溫；真空系統（≤1×10?? mbar）減少熱傳導，配合輻射屏蔽進一步提升制冷效率。超導磁體提供0~10T可調磁場，方向垂直或水平可調。樣品固定于低溫樣品臺上，通過精密探針臂與外部測試設備（如鎖相放大器、網絡分析儀）連接，實現極端條件下的IV曲線、霍爾效應及量子輸運特性測量。

應用范圍

適用于量子材料（拓撲絕緣體、高溫超導體特性研究）、納米電子學（量子比特、單電子晶體管測試）、半導體物理（二維材料載流子輸運分析）及凝聚態物理（磁性相變、自旋電子學研究）。尤其適合需要結合極低溫、強磁場與電學測量的前沿實驗，助力諾貝爾級基礎研究與產業技術突破。

產品技術參數

溫度范圍：1.5K~300K（閉循環制冷，無需液氦）

磁場強度：0~10T（超導磁體，方向垂直/水平可調）

真空度：≤1×10?? mbar（高真空模式）

樣品臺尺寸：20×20mm（支持擴展至30×30mm）

定位精度：X/Y軸≤0.5μm，Z軸≤0.1μm（ piezo電動控制）

探針類型：兼容鎢針（直徑≤10μm）、射頻探針（頻率≤40GHz）

接口：BNC、SMA、Triax（適配不同電學測試需求）

電源：AC380V±10% 50Hz，功耗≤5kW

尺寸/重量：主機2000×1500×1800mm / 1500kg（含制冷與磁體系統）

產品特點

極低溫與強磁場集成：1.5K極低溫與10T強磁場組合，適配量子材料、超導器件等前沿研究需求；閉循環制冷無需液氦，降低運行成本。

高精度與低噪聲：X/Y/Z軸 piezo電動定位（精度≤0.5μm），配合真空環境減少熱擾動，信號噪聲≤0.1nV，適配高靈敏度量子輸運測量。

模塊化與擴展性：支持射頻探針、光學耦合模塊（激光激發）及多樣品臺擴展；內置API接口，可與外部量子控制儀器（如任意波形發生器）聯動。

耐用與低維護設計：全金屬真空腔體，抗振動設計適應實驗室環境；制冷機壽命≥20,000小時，超導磁體采用無液氦設計，降低維護復雜度。

用戶友好操作：集成觸控屏與上位機軟件，支持溫度/磁場梯度掃描、自動數據記錄功能；新手經培訓可快速掌握極端條件測試流程。

合規與安全：符合CE、RoHS及半導體行業ESD防護標準，內置緊急泄磁、真空保護功能，確保操作安全。
