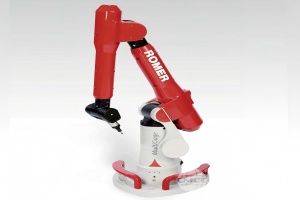

便攜式關節臂測量儀

工作原理

設備采用多關節機械臂結構（通常6或7軸），每個關節內置高精度編碼器，實時記錄旋轉角度。測頭接觸工件表面時，系統通過三角定位算法計算測頭在三維空間中的坐標，結合激光跟蹤或光學定位技術，實現微米級精度測量。數據經專業計量軟件（如PC-DMIS）處理后，生成三維模型、尺寸報告及形位公差分析，支持與CAD/CAM系統無縫對接。

應用范圍

適用于汽車制造（白車身焊裝檢測、零部件現場校驗）、航空航天（葉片型面掃描、機身結構件快速測量）、模具工業（注塑模修復、鑄件缺陷定位）、逆向工程（實物數字化建模）及重型機械（機床床身、大型鑄件關鍵尺寸抽檢）。尤其適合車間現場、戶外作業及空間受限場景的實時檢測需求。

產品技術參數

測量范圍：1.2m/2.0m/4.0m（可定制）

精度：±0.02mm（體積精度）

關節數：6軸或7軸（靈活旋轉）

測頭接口：支持雷尼紹、?？怂箍档绕放平佑|式（TP200/SP25）與非接觸式（激光掃描）測頭

數據采集速度：500點/秒（接觸式），10,000點/秒（激光掃描）

軟件支持：PC-DMIS、Modus等主流計量平臺

防護等級：IP50（防塵防濺）

重量：8-15kg（依臂長而定，便攜設計）

電源：可充電鋰電池（連續工作≥4小時）

產品特點

便攜與靈活操作：輕量化碳纖維材質，單手可提；多關節設計支持360°旋轉，適配復雜工件檢測需求。

高精度與穩定性：采用進口編碼器與溫度補償技術，確?，F場環境下的測量精度；激光跟蹤功能減少人為誤差。

多測頭兼容性：可快速更換接觸式、激光掃描或攝影測量測頭，適配從微觀特征到大型結構的全場景檢測。

智能化數據管理：內置觸控屏與無線傳輸模塊，支持實時數據查看與遠程協作；檢測報告可直接用于ISO/TS 16949等質量管理體系認證。

耐用與易維護：防塵防濺設計，適應車間油污環境；模塊化關節與測頭可快速更換，降低維護成本。

快速部署與合規：無需固定安裝，開機即用；符合ISO 10360國際標準，檢測結果具備法律效力。
