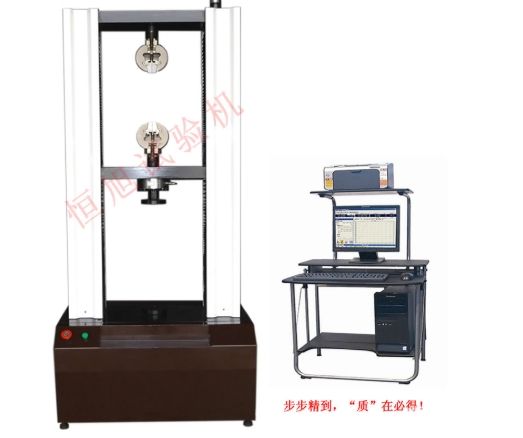

微機控制腳手架扣件萬能試驗機

一、設備參數及配置：

技術參數

1.最大試驗力：100KN

2.試驗機等級:1級

3.試驗力示值允許誤差極限：示值的±1%以內

4.負荷測量范圍：滿量程的1%～100%FS

5.位移示值極限誤差：示值的±1%以內

6.位移分辨率：0.001mm

7.位移速度調節范圍：0.1-500mm/min

8.位移速率控制精度：速率≥1mm/min時，設定值的±0.5%以內

8.有效試驗寬度：400mm

9.有效拉伸空間距離：0-650mm

10.設備主機外形尺寸（長×寬×高）：800*480*1870mm

11.試驗過程及測量、顯示、分析、控制等均由微機完成

12.可滿足應力、應變、位移等控制方式

13.試樣破壞后，移動橫梁自動停止移動（或自動返回初始位置）

14.具有程控和機械兩級限位保護

15.當負荷超過額定值3～5%時，自動停機

16.供電電源：220V，50Hz，1500W

17.設備凈重：450Kg

配置

1.100kN高強度主機一臺（門式框架結構,整機全噴塑處理）

2.高精度光電編碼器一只

3.高精度交流伺服調速系統及交流伺服調速電機各一套

4.高精密滾珠絲杠副一套

5.高精度圓弧同步減速系統一套

6.100KN高精度輪輻傳感器一支

7.腳手架專用輔具一套(可定做修改)

鋼管腳手架測試輔具

碗扣腳手架測試輔具

8.試驗機專用壓縮輔具一套

9.聯想品牌計算機一臺

10.HP彩色噴墨打印機一臺

11.試驗機專用試驗測控卡一套

12.WINDOWSXP/2007操作環境下的HXTest試驗機專用軟件一套，多語言打印彩色技術圖像資料，自動運算，單人獨立輕松完成。

二、主要用途：

該系列腳手架扣件萬能試驗機適用于鋼管腳手架、碗扣腳手架、橡膠、塑料、紡織物、防水材料、電線電纜、網繩、金屬絲、金屬棒、金屬板、各種金屬、非金屬及復合材料的力學性能指標的測試，如各種拉伸試驗，通過更改附具便可輕松完成壓縮、彎曲等試驗。本試驗機具有試驗力數字顯示，試驗速度連續可調,試樣拉斷自動停機，峰值保持等功能，試驗結果完全符合國家相關一級標準的要求，滿足GB15831-2006鋼管腳手架扣件標準。

三、功能與特點：

WDW系列腳手架扣件萬能試驗機的設計融匯了先進試驗設備的控制技術及外形設計，本微機控制電子萬能試驗機外形美觀、操作方便、無污染、噪音低，性能穩定可靠，具有比較寬的調速范圍。該機采用交流分頻步進調速電機及交流數字伺服調速系統作為驅動裝置，經圓弧同步帶及圓弧同步帶輪減速系統減速后帶動精密滾珠絲杠副加載，完成試樣的多種力學性能試驗。

四、質量保證:

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
