湖南湘潭有色金屬分析檢測技術理論與應用

調質高強度Q690D特厚鋼板的生產方法 828

 0

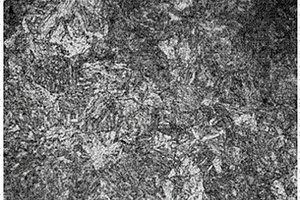

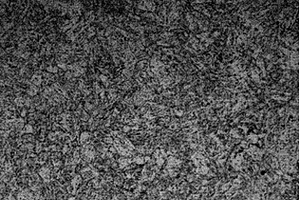

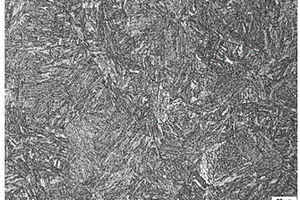

一種調質高強度Q690D特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.16，Si=0.20～0.40，Mn=1.00～1.30，P≤0.015，S≤0.003，Als=0.03～0.06，Nb+V+Ti≤0.10，Cu+Ni≤1.0，Cr=0.40～0.70，Mo=0.50～0.70，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.60，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q690D特厚鋼板滿足了礦山、港口等重型機械制造的需要。

Q550級高耐蝕高強度近海結構用調質鋼板的生產方法 740

 0

Q550級高耐蝕高強度近海結構用調質鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→控軋冷卻→淬火→回火→精整→性能檢驗→超聲波探傷；鋼的化學組成質量百分比為C=0.07~0.08，Si=0.15~0.40，Mn=1.35~1.45，P≤0.020，S≤0.003，Nb=0.01~0.02，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，V=0.04~0.05，Mo=0.25~0.35，其余為Fe及不可避免的雜質元素。適用于生產鋼板厚度規格≤100mm，屈服強度≥550MPa，抗拉強度≥660MPa，低溫?60℃沖擊韌性，KV2≥120J，鋼板1/2厚度處的低溫?60℃沖擊韌性，KV2≥120J，抗層狀撕裂性能Z≥35%。

耐高溫磨損耐磨鋼板的生產方法 839

 0

一種耐高溫磨損耐磨鋼的生產方法，鋼的生產工藝路線為鐵水預處理→轉爐冶煉→LF爐外精煉→VD真空處理→連鑄→加熱→軋制→矯直→淬火→回火→精整→性能檢驗→探傷；鋼的化學組成百分含量為：C C=0.15~0.20%，Si≤0.10%，Mn=1.00～1.50%，P≤0.015%，S≤0.005%，Mo=0.30~0.60%，Cr=0.60~1.0%，V=0.08%~0.12%，Ti≤0.025%，Als=0.060~0.10%，B=0.0008~0.0025%，余量為Fe和其它微量元素。本發明提供了一種在300℃~500℃高溫環境下使用硬度仍可滿足標準要求的NM360和NM400耐磨鋼的生產方法，減少高溫磨損，延長鋼的使用壽命。

熱成型封頭用鋼的生產方法 1185

 0

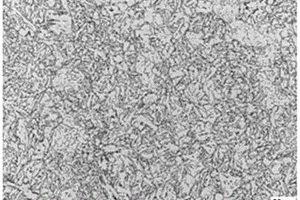

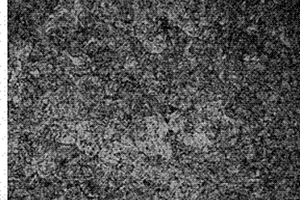

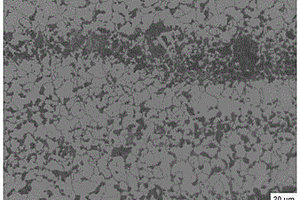

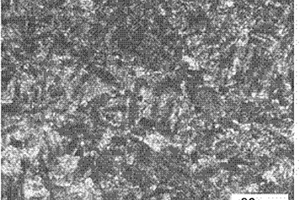

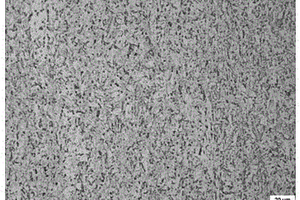

一種熱成型封頭用鋼的生產方法，鋼的化學成分質量百分比為：C=0.14～0.17，Si=0.15~0.40，Mn=1.35～1.60，P≤0.012，S≤0.003，Alt=0.020～0.050，Nb=0.015～0.030，V=0.020～0.040，N=0.008~0.012，其余為Fe和殘留元素；碳當量Ceq≤0.44%。采用工藝路線為：轉爐冶煉→LF精煉→VD（RH）真空精煉→連鑄→板坯加熱→控制軋制→控制冷卻。鋼板經高溫熱壓成型+恢復性能熱處理（正火）+焊后熱處理，其性能滿足：屈服強度ReL≥310MPa、抗拉強度Rm：490~630MPa，?20℃沖擊吸收能量KV2≥47J的要求。本發明鋼的組織為鐵素體+珠光體，產品表面質量優良，外檢合格率100%，I級探傷合格率100%。

氟苯水楊酸配劑的制備及其應用 871

 0

本發明屬于水體環境保護工程和化工化學技術領域,具體涉及一種氟苯水楊酸配劑的制備及其應用。本發明的技術要點是:由質量百分含量是0.05%-99.95%的氟苯水楊酸和質量百分含量是0.05%-99.95%的助劑組成的氟苯水楊酸配劑在對于水體中的赤、藍藻類的生物殺滅上的應用,其中的助劑由分散劑、有機硅展著劑、干燥劑、濕潤劑組成。將原料氟苯水楊酸和助劑檢驗合格后配比混合,在常溫常壓下充分攪拌均勻、干燥除塵后,即得氟苯水楊酸配劑。本發明具有用量小、成本低、操作簡便的優點,是一種高效、不污染水質、對水體中其它有生生物無毒害的新型滅藻劑。

管線鋼X80及其生產方法 1121

 0

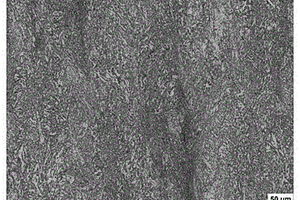

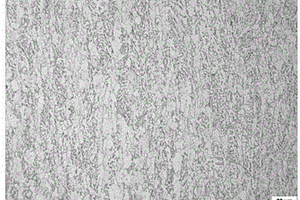

本發明公開了一種管線鋼X80及其生產方法，工藝流程包括轉爐冶煉、精煉、連鑄、加熱軋制、冷卻、檢查入庫，其特征在于：鋼的化學組成質量百分比為碳=0.035~0.045，硅=0.10~0.20，錳=1.63~1.68，磷≤0.012，硫≤0.0015，鈮=0.052~0.056，鈦=0.012~0.018，鋁≤0.015，鎳=0.10~0.13，鉻=0.15~0.20，鉬=0.10~0.12，銅=0.12~0.15，其余為Fe與不可避免的雜質。本發明方法生產的鋼具有強度高、韌性好、優良的低溫韌性、優良的加工性能及優良的焊接性能，鋼的屈服強度550~650Mpa，抗拉強度≥625Mpa，屈強比≤0.85，低溫沖擊韌性?40℃，Akv≥210J，止裂落錘溫度－30℃，韌性面積≥88%。

高止裂性E51厚鋼板的生產方法 828

 0

本發明公開了一種高止裂性E51厚鋼板的生產方法，鋼的化學組成質量百分比為C=0.03～0.05、Si=0.10～0.30、Mn=1.80～1.90、P≤0.008、S≤0.002、Alt=0.020～0.050、Ni=0.90～1.00、Cu=0.20～0.30、Cr=0.10～0.20、Nb=0.030～0.040、Ti=0.015～0.020、N≤0.0060；其它為Fe和殘留元素；工藝流程為轉爐冶煉→精煉→連鑄→板坯加熱→第一次軋制→快冷→再加熱→控制軋制→控制冷卻→精整→性能檢驗。本發明生產50~100mm的產品實物質量各項性能優良，板上屈服富余量在20Mpa以上，抗拉富余量在30～100Mpa，?60℃低溫沖擊功值180J以上、止裂性Kca（?10℃）值6000N/mm3/2以上和表面平直度良好的E51厚鋼板。

調質高強度Q500D特厚鋼板的生產方法 1092

 0

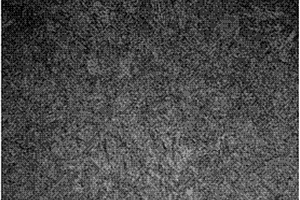

一種調質高強度Q500D特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.15，Si=0.20～0.40，Mn=1.00～1.30，P≤0.015，S≤0.003，AlT=0.03～0.06，Nb+Ti+V≤0.10，Cu+Ni≤1.0，Cr=0.40～0.70，Mo=0.30～0.60，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.58，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q500D特厚鋼板滿足了礦山、港口等重型機械制造的需要。

礦山高強度鋸片用鋼的生產方法 1129

 0

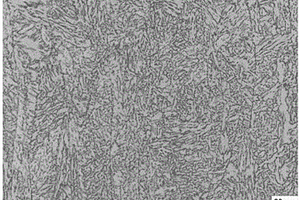

礦山高強度鋸片用鋼的生產方法，工藝路線為鐵水預處理→轉爐冶煉→LF爐→VD真空處理→連鑄→加熱→軋制→離線淬火→回火→性能檢驗；鋼的化學成分按重量百分比計為：C=0.17～0.20，Si=0.17～0.37，Mn=1.40～1.60，Ti=0.05~0.12，B=0.0010～0.0020，P≤0.015，S≤0.003，Als=0.02~0.040，余量為Fe和不可避免的雜質。鋼的塑性和焊接性能好，成品鋼板回火后屈服強度Rp0.2≥1000MPa范圍，抗拉強度Rm≥1200MPa，延伸率A50≥18%，整板表面硬度為32.0～37.9HRC，0℃沖擊功值≥100J，滿足礦山用高強度鋸片用鋼的要求。

壓力容器用鋼板Q420R鋼的生產方法 833

 0

一種壓力容器用鋼板Q420R鋼的生產方法，采用工藝路線為轉爐冶煉→LF精煉→VD真空精煉→連鑄→板坯加熱→控制軋制→熱處理。鋼的化學成分質量百分比為C=0.17～0.20，Si≤0.50，Mn=1.50～1.70，P≤0.015，S≤0.005，Alt=0.020～0.050，Nb=0.030～0.045，V=0.050～0.070，Ni=0.25~0.40，Ti=0.010~0.020，其余為Fe和殘留元素。本發明方法生產10mm～30mm保探傷、保力學性能的壓力容器用鋼板Q420R鋼，產品表面質量優良，外檢合格率100%，I級探傷合格率100%，性能合格率100%。鋼板屈服強度富余量在25～60Mpa，抗拉強度富余量在30～50Mpa；鋼板-20℃低溫沖擊性能穩定、富裕量大，并能保證-40℃沖擊滿足要求，產品完全滿足GB713-2014中Q420R鋼的要求。

Q550級高耐蝕高強度近海結構鋼的生產方法 1039

 0

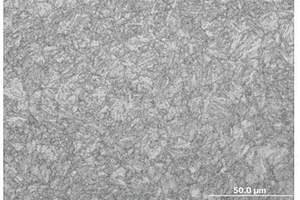

一種Q550級高耐蝕高強度近海結構鋼的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→控軋冷卻→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成質量百分比為C=0.03~0.07，Si=0.15~0.40，Mn=1.20~1.30，P≤0.020，S≤0.003，Nb=0.04~0.06，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，Cr=0.15~0.30，其余為Fe及不可避免的雜質元素。適用于生產厚度規格≤60mm，具備耐海洋大氣腐蝕環境共性技術，屈服強度≥550MPa，抗拉強度≥660MPa，低溫?60℃沖擊韌性，KV2≥120J，鋼板1/2厚度處的低溫?60℃沖擊韌性，KV2≥120J，抗層狀撕裂性能Z≥35%，性能要求的結構鋼板。

貝氏體冷鐓鋼盤條的生產方法 1102

 0

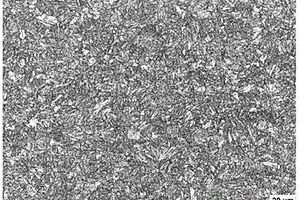

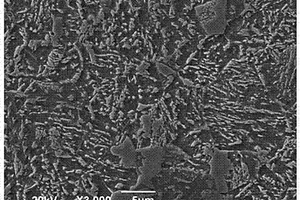

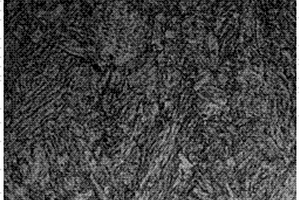

一種貝氏體冷鐓鋼盤條的生產方法，生產工藝流程包括鐵水預處理—轉爐冶煉—CAS精煉—LF精煉—連鑄—鑄坯修磨—控軋控冷—成品檢驗—入庫。鋼的化學組成重量百分比為C=0.33~0.38，Si=0.15~0.35，Mn=0.60~0.90，P≤0.030，S≤0.030，Cr=0.90?1.20，Ni≤0.25，Mo=0.15~0.30，其余為Fe和少量的雜質。本發明為一種可縮短退火時間的Cr?Mo系列合金冷鐓鋼線材，主要包括SCM435。通過熱模擬和實驗室研究，掌握Cr?Mo系列合金冷鐓鋼相變規律，通過控制軋制和控制冷卻使熱軋盤條形成大量的貝氏體+少量鐵素體+少量馬氏體組織，為縮短盤條退火時間提供組織上的準備。

調質高強度Q550D特厚鋼板的生產方法 1029

 0

一種調質高強度Q550D特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.16，Si=0.20～0.40，Mn=1.00～1.30，P≤0.015，S≤0.003，AlT=0.03～0.06，Nb+Ti+V≤0.10，Cu+Ni≤1.0，Cr=0.40～0.70，Mo=0.40～0.60，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.60，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q550D特厚鋼板滿足了礦山、港口等重型機械制造的需要。

易切削塑料模具鋼板的生產方法 837

 0

一種易切削塑料模具鋼板的生產方法，其工藝步驟為鐵水預處理→120噸轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→正火→回火→精整→性能檢驗→超聲波探傷。其特征在于鋼的化學組成百分含量為：C=0.35~0.45，Si=0.25～0.35，Mn=1.50～1.60，P≤0.008，S=0.05～0.10，Als=0.010～0.045，Cr=1.80～2.00，Mo=0.15～0.20，余量為Fe和不可避免的雜質。生產厚度小于120mm易切削塑料模具鋼板硬度為30～36HRC且差值小于±0.5HRC、超聲波探傷一級合格，滿足了易切削塑料模具鋼板的要求。

易焊接易成型耐磨鋼板的生產方法 852

 0

一種易焊接易成型耐磨鋼板的生產方法，鋼的生產工藝路線為鐵水預處理→轉爐冶煉→LF爐外精煉→VD真空處理→連鑄→加熱→軋制→矯直→在線淬火→回火→精整→性能檢驗→探傷。鋼的化學組成重量百分含量為C=0.15~0.20，Si=0.40～0.60，Mn=1.30～1.60，P≤0.015，S≤0.005，Nb≤0.005，Ti=0.010~0.025，Als≥0.020，B=0.0008~0.0025，CEV≤0.48，余量為Fe和其它微量元素。其中CEV=C+Mn/6+（Cr+Mo+V）/5+（Ni+Cu）/15，Nb+V+Ti≤0.035，Cr+Mo+Ni≤0.10。本發明提供了一種具有良好的彎曲性能的易于焊接的NM360和NM400的生產方法，合金含量低，省去離線淬火工序，節能環保，生產成本低。

調質高強度Q800E特厚鋼板的生產方法 720

 0

一種調質高強度Q800E特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.16，Si=0.20～0.40，Mn=1.10～1.30，P≤0.015，S≤0.003，Als=0.03～0.06，Nb+V+Ti≤0.10，Cu+Ni≤1.0，Cr=0.40～0.75，Mo=0.50～0.75，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.60，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q800E特厚鋼板滿足了礦山、港口等重型機械制造的需要。

S690QL1級特厚高強度結構鋼的生產方法 833

 0

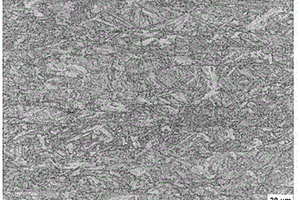

一種S690QL1級特厚高強度結構鋼的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→澆鑄→加熱→軋制→淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成質量百分比為C=0.11～0.14，Si=0.10～0.30，Mn=0.95～1.05，P≤0.010，S≤0.003，Nb≤0.008，V=0.03?0.05，Ti≤0.008，Als=0.07～0.10，Cr=0.40～0.70，Mo=0.40～0.50，Ni=1.2～1.4，B=0.0010～0.0018，N≤0.006，CEV=0.58～0.62，Pcm=0.27～0.31，其余為Fe及不可避免的雜質元素。生產厚度規格100～150mm，具備屈服強度≥690MPa，抗拉強度770～930MPa，伸長率16%～25%，鋼板1/4厚度處的－60℃沖擊功值KV2≥200J，鋼板1/2厚度處的－60℃沖擊功值KV2≥150J，抗層狀撕裂性能Z≥35%。

大厚度汽包鋼板的生產方法 748

 0

一種大厚度汽包鋼板的生產方法，工藝流程包括轉爐冶煉、鋼包爐精煉、真空脫氣處理、模鑄、二火軋制+控制軋制、冷卻、熱處理、檢查入庫。鋼的化學組成質量百分比為C=0.16~0.18，Si=0.20~0.25，Mn=1.40~1.45，P≤0.015，S≤0.003，Nb=0.014~0.019，Ti=0.012~0.018，Al=0.020～0.045，Cr=0.15~0.20，Mo=0.50~0.55，其余為Fe和不可避免的雜質。本發明方法生產的鋼具有強度高并具有良好的短時高溫強度性能、韌性好并具有一定的低溫韌性、優良的加工性能及焊接性能；鋼的交貨態屈服強度≥450Mpa，抗拉強度560~660Mpa，延伸率≥18%；板厚心部沖擊韌性0℃，Akv≥110J，低溫沖擊韌性?20℃，Akv≥85J；400℃高溫拉伸屈服強度≥380Mpa，抗拉強度≥500Mpa。

400MPa級高耐蝕熱軋帶肋鋼筋的生產方法 1129

 0

一種400MPa級高耐蝕熱軋帶肋鋼筋的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→CAS處理→LF爐外精煉→連鑄→軋制→成品檢驗，鋼的化學組成質量百分比為C=0.16~0.19，Si=0.50~0.70，Mn=0.40~0.90，P≤0.030，S≤0.030，Cr=0.80~1.10，V=0.05~0.07，Cu=0.15~0.30，Ni=0.3~0.5，其余為Fe及不可避免的雜質元素，I≥6.0。適用于生產規格12~50mm，具備耐海洋大氣腐蝕環境共性技術，屈服強度ReL=420~510MPa，抗拉強度Rm=540~680MPa，總伸長率Agt=9%~16%，性能要求的混凝土結構用耐蝕熱軋帶肋鋼筋。

調質高強度Q620E特厚鋼板的生產方法 999

 0

一種調質高強度Q620E特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.16，Si=0.20～0.40，Mn=1.40～1.60，P≤0.015，S≤0.003，Als=0.03～0.06，Nb+Ti≤0.06，Cu+Ni≤1.0，Cr=0.30～0.60，Mo=0.30～0.50，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.60，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q620E特厚鋼板滿足了礦山、港口等重型機械制造的需要。

Q460級高耐蝕高強度近海結構用調質鋼板的生產方法 1054

 0

Q460級高耐蝕高強度近海結構用調質鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→控軋冷卻→淬火→回火→精整→性能檢驗→超聲波探傷，其特征在于：鋼的化學組成質量百分比為C=0.06~0.08，Si=0.15~0.40，Mn=1.05~1.25，P≤0.020，S≤0.003，Nb=0.01~0.02，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，其余為Fe及不可避免的雜質元素。適用于生產鋼板，厚度規格≤100mm，屈服強度≥460MPa，抗拉強度≥570MPa，低溫?60℃沖擊韌性，KV2≥120J，鋼板1/2厚度處的低溫?60℃沖擊韌性，KV2≥120J，抗層狀撕裂性能Z≥35%。

多工藝適配的Q550中厚鋼板及其生產方法 908

 0

一種多工藝適配的Q550中厚鋼板及其生產方法，工藝路線為鐵水預處理→轉爐冶煉→LF爐外精煉→VD/RH真空處理→連鑄→坯料加熱→控制軋制→熱處理→精整→性能檢驗。鋼的化學組成質量百分比為C=0.06~0.09，Si=0.10～0.40，Mn=1.50～1.70，P≤0.020，S≤0.003，Nb=0.02~0.05，V=0~0.05，Ti=0.012~0.025，Als=0.020～0.05，Cr=0.20～0.50，B=0.0008~0.0020，CEV≤0.45，Pcm≤0.20，余量為Fe和不可避免的雜質。生產鋼板厚度規格20~50mm，寬度1500~3500mm，通過不同工藝生產的鋼板綜合力學性能良好，可大幅提高生產效率，滿足訂單的快速排產和交付。

從廢舊電機繞組中回收銅的方法 884

 0

本發明涉及一種從廢舊電機繞組中回收銅的方法，屬于二次資源回收與再利用技術領域。其工藝包括①廢舊的電動機解體；②整理加工有漆包線繞組的定子/轉子；③從定子/轉子上用分離液浸泡分離鐵芯和漆包線繞組；④繞組用脫漆劑加機械力脫漆；⑤熔鑄錠；⑥檢驗入庫步驟。本發明通過幾種物理和化學方法相結合，實現從廢舊電機繞組中回收銅及資源化，克服了現有技術存在的資源化程度低、易造成環境污染、成本高等缺點，具有回收流程短，回收人工成本低，再生銅純度高的優越性。

抗延遲斷裂超高強度鋼板的生產方法 1147

 0

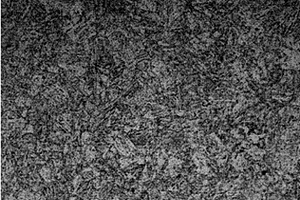

一種抗延遲斷裂超高強度鋼板的生產方法，鋼的生產工藝路線為鐵水預處理→轉爐冶煉→LF爐外精煉→VD真空處理→連鑄→加熱→軋制→淬火→回火→精整→性能檢驗→探傷，其特征在于：鋼的化學組成百分含量為：C=0.14~0.20，Si=0.15～0.35，Mn=1.0～1.50，P≤0.015，S≤0.003，Nb=0.020~0.040，V=0.040~0.070，Ti=0.010~0.025，Als=0.020～0.045，Cr=0.10～0.60，Mo=0.30～0.70，Ni=0.20~0.50，B=0.0008~0.0025，CEV≤0.53，余量為Fe和其它微量元素，氣體含量H≤0.0002%，N≤0.005%，O≤0.0015%.本發明方法所生產鋼板在火焰切割和等離子切割前無需預熱，切割后不需保溫或后熱，切割面質量良好，著色探傷零缺陷。

500MPa級高耐蝕熱軋帶肋鋼筋的生產方法 837

 0

一種500MPa級高耐蝕熱軋帶肋鋼筋的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→CAS處理→LF爐外精煉→連鑄→軋制→成品檢驗，鋼的化學組成質量百分比為C=0.16~0.19，Si=0.50~0.70，Mn=1.00~1.40，P≤0.030，S≤0.030，Cr=0.80~1.30，V=0.08~0.10，Cu=0.15~0.30，Ni=0.3~0.5，其余為Fe及不可避免的雜質元素；控制I≥6.0；適用于生產規格12~50mm，具備耐海洋大氣腐蝕環境共性技術，屈服強度ReL=520~650MPa，抗拉強度Rm=640~780MPa，總伸長率Agt=9%~16%，性能要求的混凝土結構用耐蝕熱軋帶肋鋼筋。

Q500級高耐蝕高強度近海結構用調質鋼板的生產方法 851

 0

Q500級高耐蝕高強度近海結構用調質鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→控軋冷卻→淬火→回火→精整→性能檢驗→超聲波探傷；鋼的化學組成質量百分比為C=0.07~0.08，Si=0.15~0.40，Mn=1.35~1.45，P≤0.020，S≤0.003，Nb=0.01~0.02，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，V=0.04~0.05，Mo=0.25~0.35，其余為Fe及不可避免的雜質元素，I≥6.0。適用于生產鋼板，厚度規格≤100mm，屈服強度≥500MPa，抗拉強度≥600MPa，低溫?60℃沖擊韌性，KV2≥120J，鋼板1/2厚度處的低溫?60℃沖擊韌性，KV2≥120J，抗層狀撕裂性能Z≥35%。

調質高強度Q500F特厚鋼板的生產方法 735

 0

一種調質高強度Q500F特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.15，Si=0.20～0.40，Mn=1.00～1.30，P≤0.015，S≤0.003，AlT=0.03～0.06，Nb+Ti+V≤0.10，Cu+Ni≤1.0，Cr=0.40～0.70，Mo=0.30～0.60，B≤0.0025，余量為Fe和不可避免的雜質?？刂艭EV≤0.58，CEV按CEV=C＋Mn/6＋（Cr＋Mo＋V）/5＋（Ni＋Cu）/15公式進行計算。生產出的高性能100～120mm調質高強度Q500F特厚鋼板滿足礦山、港口等重型機械制造的需要。

調質高強度Q890D特厚鋼板的生產方法 908

 0

一種調質高強度Q890D特厚鋼板的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉→連鑄（動態輕壓下+電磁攪拌）→加熱→軋制→預矯直→在線淬火→離線淬火→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成百分含量為C≤0.16，Si=0.20～0.40，Mn=1.30～1.40，P≤0.015，S≤0.003，Als=0.03～0.05，Nb+V+Ti≤0.10，Cu+Ni≤1.0，Cr=0.35～0.45，Mo=0.45～0.70，B≤0.0025，余量為Fe和不可避免的雜質。生產出的高性能100～120mm調質高強度Q890D特厚鋼板滿足了礦山、港口等重型機械制造的需要。

Q690級高耐蝕高強度近海結構鋼的生產方法 744

 0

一種Q690級高耐蝕高強度近海結構鋼的生產方法，工藝步驟為鐵水預處理→轉爐煉鋼→爐外精煉LF→真空處理RH→連鑄→加熱→軋制→控軋冷卻→回火→精整→性能檢驗→超聲波探傷。鋼的化學組成重量百分比為C=0.03~0.07，Si=0.15~0.40，Mn=1.40~1.60，P≤0.020，S≤0.003，Nb=0.04~0.06，Ti=0.01~0.02，Als=0.02~0.05，Cu=0.30~0.70，Ni=0.7~1.5，Cr=0.15~0.30，Mo=0.15~0.30，V=0.02~0.03，其余為Fe及不可避免的雜質元素，Pcm≤0.20，I≥6.0。本發明系列化組織設計為低碳貝氏體鋼，采用其余合金和微合金強化并結合軋制和回火工藝對強度進行調整，并能形成強度系列化近海結構鋼。

低壓縮比超高強鋼Q960E特厚板的生產方法 969

 0

本發明為一種低壓縮比超高強鋼Q960E特厚板的生產方法，鋼的化學成分質量百分比為C=0.15~0.20，Si=0.15～0.35，Mn=1.0～1.50，P≤0.012，S≤0.003，Nb=0.020~0.035，V=0.030~0.060，Ti=0.010~0.025，Als=0.020～0.045，Cr=0.50～0.80，Mo=0.40～0.60，Ni=1.00~1.40，B=0.0008~0.0025，CEV≤0.68，余量為Fe和其它微量元素。其工藝步驟包括鐵水預處理→轉爐冶煉→LF爐外精煉→VD真空處理→連鑄→加熱→軋制→矯直→淬火→回火→精整→性能檢驗→探傷。突破傳統板坯生產超高強鋼壓縮比的限制，實現軋制壓縮比2.2~3.0生產大厚度超高強鋼，鋼板厚度方向性能差異小，力學性能差：屈服強度≤30MPa，抗拉強度≤25MPa，延伸率≤2%，?40℃縱向沖擊功≤20J，橫向沖擊功≤15J。
