全部
▼
熱搜：
1036
0

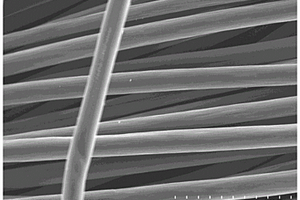

本發明公開了一種碳纖維表面鎳-銅-磷三元合金鍍的方法,其步驟為:去膠;粗化;敏化-活化;將敏化-活化處理后的碳纖維放入鎳-銅-磷鍍液中施鍍至反應結束后取出,洗凈烘干即可;所述鎳-銅-磷鍍液置于80-85℃的恒溫水浴中保溫,鎳-銅-磷鍍液配方為:硫酸鎳25-30g/L,硫酸銅2.0-2.5g/L,次亞磷酸鈉24-27g/L,絡合劑檸檬酸鈉55-60g/L,pH值8.0-8.5。本方法在碳纖維表面一次性得到鎳-銅-磷三元合金鍍,不僅可以簡化碳纖維鎳-銅-磷合金鍍工藝,還可以將其應用在其他復合材料增強體的金屬化處理上。
1162
0
本發明公開了一種高性能、低密度礦物填充聚丙烯材料的制備方法，材料由如下重量百分比的組分組成：PP基料40.8～89.4％；增韌劑：0～25％；填充物10～30％；抗氧劑：0.6?2.2％；刮擦助劑：0?2％。本發明的有益效果為：通過一種采用一種空心的玻璃微珠作為填充礦物，空心玻璃微珠獨特的結構賦予其低密度、高強度的特點，相比于傳統的玻璃維族、滑石粉、玻纖、硅灰石等填充礦物空心玻璃微珠由于自身獨特的特點，在不影響復合材料強度的前提下可以大幅度降低材料的密度，可以將最終零件的重量降低15％甚至更多，空心玻璃微珠填充聚丙烯材料在汽車儀表板、裝飾柱、遮陽板、門板等零件上對實現汽車的輕量化具有重要的意義。
747
0
本發明公開一種戶外耐用木塑抗腐蝕地板加工方法，步驟簡單，木塑復合材料具有耐用，壽命長，具有類似于土木質外觀，硬度高；具有優良的物性，比木材穩定性好，不會產生裂縫、翹曲、無木材竹疤、斜紋，加入著色劑、覆膜或復合表層可制成色彩絢麗的各種制品；采用靜電噴涂抗腐蝕涂層增加了木塑地板的抗腐蝕性。
711
0

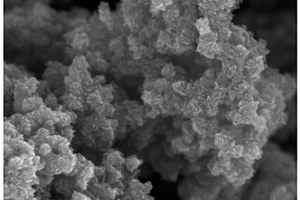

本發明涉及一種二氧化硅/石墨烯復合物的制備方法及產品，屬于材料技術領域，該方法首先將納米二氧化硅顆粒在空氣中進行退火處理，再利用等離子體增強化學氣相沉積法，通過等離子體分解碳源，產生活化基團，然后在設定溫度下于二氧化硅表面按照成核?長大?成膜的機理，實現石墨烯在二氧化硅顆粒上的直接生長，進而實現石墨烯對二氧化硅的包覆，最終形成具有核殼結構的二氧化硅/石墨烯復合物，該復合物不但具有優異的機械性能，還具有良好的導電性，將其作為填料可以有效地提升復合材料的力學性能和電學性能，有效擴寬了二氧化硅納米材料的使用范圍。該方法簡單易操作，無需催化劑，生長溫度低，適合擴大化生產。
1083
0
本發明公開了一種橡膠表面改性方法，其特征在于：包括以下步驟：（1）、將橡膠用氧化劑進行表面氧化；（2）、將表面氧化的橡膠與亞硫酸氫鈉溶液反應得到磺化橡膠；（3）、將磺化橡膠與石灰或其它鈣鹽作用，得到表面高親水性的磺化橡膠。本發明的改性方法制得的表面改性橡膠保持了相應橡膠的內部結構特點，具有較好的韌性和變形性；膠粉的表面改性大大增強了膠粉與無機混合料的相容性，能夠大大降低由于膠粉與其它無機材料不相容引起的無機復合材料強度損失。本發明工藝簡單，所用試劑價廉易得，能耗低，環境污染小，便于推廣實施。
本發明公開了一種Pd/Fe?MOFs配位結構促進光催化C?N鍵和C?C鍵合成，該催化劑的制備方法為：通過配位結構工程合成了三種不同Fe?O團簇、Lewis酸位及形貌的Fe?MOFs，通過雙溶劑浸漬和光還原過程將Pd納米粒子裝入這些Fe?MOFs中。對合成的Pd/Fe?MOFs納米復合材料進行了充分的表征，并將其用于光催化C?N鍵和C?C鍵合成，包括C?H芳基化反應，脫羧交叉偶聯反應，醛/醇/甲苯氧化酰胺化反應。該催化劑制備方法簡單易操作，可用于光催化反應，反應條件溫和，催化劑容易回收利用。
1066
0

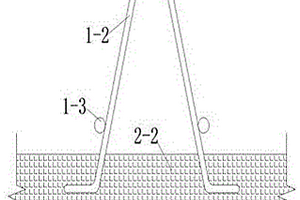

本發明公開了一種采用澆筑成型復合保溫隔聲材料為底模的鋼筋桁架樓承板。樓承板包括兩部分：1）采用復合保溫隔聲材料的免拆底模，2）上部鋼筋桁架；其中免拆底模由復合材料組成，下側是玻纖網與聚合物砂漿層，上側是輕質保溫隔聲材料；在樓承板加工時，先將桁架筋固定到位，隨后澆筑底模的保溫隔熱材料，這樣使得鋼筋桁架腹桿部分埋入底模內，從而完成桁架與底模的連接；每條鋼筋桁架有一根上弦桿、兩根下弦桿以及兩根腹桿，此外，桁架在端部還有支座橫筋與支座豎筋。當樓承板在結構中安裝完畢后，上部綁扎樓板鋼筋，繼而澆筑混凝土，待混凝土養護完畢后最終形成樓板。本發明具有以下優點：1）構造簡單，僅包含底模及桁架兩部分零件；2）零部件均為標準化和工業化生產，少規格，多組合；3）底模采用復合保溫隔聲材料，顯著提高了樓板的保溫與隔聲性能，使得建筑更易達到綠色建筑相關標準的要求；4）相比傳統金屬底模鋼筋桁架樓承板，復合保溫隔聲材料底模選用不燃或難燃材料，為桁架提供良好的防腐和防火保護。
1209
0

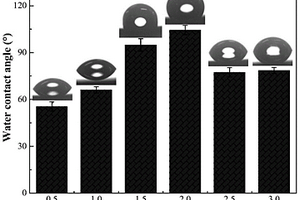

本發明公開了一種有機?金屬納米復合薄膜及其制備方法和應用，屬于復合材料技術領域。有機?金屬納米復合薄膜由基底層和氟碳?鈦復合薄膜層組成。制備方法為：打磨聚四氟乙烯靶材和鈦靶材，清洗；然后進行預濺射；利用共濺射在基底層表面沉積氟碳?鈦復合薄膜；然后進行高溫退火，即可。本發明的有機?金屬納米復合薄膜的制備方法，通過采用射頻?直流共濺射，改變薄膜沉積狀態的變化以調控納米級表面形貌、化學組分含量；通過調整高溫退火工藝以調控薄膜結晶度，使制得的復合薄膜表現出不同的浸潤性能和二次電子發射特性，且具有純度高、沉積面積大、物相結構高度可控等優點，從而使其應用廣泛，具有顯著的推廣實用價值。
1107
0
本發明公開了一種聚丙烯改性塑料及制備方法，具體為改性塑料技術領域。所述的聚丙烯改性塑料包含以下重量份原料：聚丙烯80份、熱穩定劑2份、光穩定劑2份、硅氧烷改性聚氨酯蠟15份、增塑劑3份、丙二酸二乙酯10份、全硫化粉末硅橡膠12份、磷酸三甲苯酯10份、季戊四醇硬脂酸酯5份、玻璃纖維6份、無機納米粉末4份、耐劃傷劑4份。改性后的聚丙烯復合物具有良好的耐劃性能，優良的熱變形溫度、優良拉伸強度和彎曲模量、優良的耐濕熱老化性能，且耐光性也得到增強，且制品具有很好的光澤和立體感，大大擴展了其應用范圍，并且成本低廉、能滿足車用改性聚丙烯復合材料的要求。
755
0
本發明涉及一種建筑材料低溫抗裂性能的測試設備和方法。由環境溫度控制箱、凍斷試驗機，量測控制系統組成，在確定的降溫過程中，用高精度位移傳感器測量試件上兩定點間的距離，同時輸入位移測量系統在基準試件上預先測量的基準位移量，經過微機處理，控制試件拉伸機構，將試件拉回原來長度，如此不斷測控，使試件始終保持“零位移控制”狀態，因而排除了試件夾持系統和測量系統的溫度收縮誤差和彈性變形誤差，從而得到純溫度應力因素作用下試件的“凍斷臨界溫度”。該試驗設備配制了三種改裝部件，可完成“松弛”，“蠕變”，試驗，也可進行“低溫拉伸”，“線脹系數測定”試驗項目，還可用于水泥砼、高分子復合材料的試驗。
710
0
本發明提供一種玻璃纖維，包括以下組分：58～63wt%的SiO2；9～13wt%的Al2O3；18～24wt%的CaO；1～4wt%的MgO；2～4wt%的TiO2；2～4wt%的ZnO；0.05～0.3wt%的Fe2O3；Li2O、Na2O和K2O的質量百分含量之和為0.2～1wt%；所述TiO2和ZnO的質量百分含量之和為5～7wt%。所述玻璃纖維的折射率為1.581～1.587，與聚碳酸酯樹脂的折射率具有良好的匹配性。其次，其密度適當，與普通無堿玻璃的密度接近，將其代替普通無堿玻璃用作增強PC樹脂時，保證復合材料的輕便。另外，其具有良好的力學性能和化學穩定性。
735
0

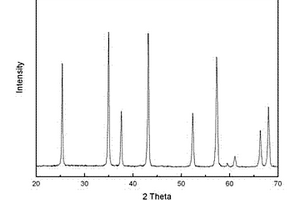

本發明涉及一種納米技術領域的短長徑比氧化鋁納米棒的制備方法，該方法步驟為：按比例稱量硝酸鋁、尿素及生物單糖，加適量酒精研磨至膠體，將所得膠體于450～600℃點燃后于1050～1100℃退火0.5~1小時得到Al2O3納米棒，直徑為15nm～25nm，長度為50nm～80nm；長徑比為2～5。本發明工藝簡便、快速，成本低廉，制備的棒狀氧化鋁納米材料可廣泛應用于納米陶瓷、復合材料增強物、生物醫學材料等領域中。
本發明公開了一種Cu3PSe4/Cu2Se@C復合異質納米材料及其制備方法和應用，所述異質納米材料具有3D中空的核殼結構，所述核殼結構是以Cu3PSe4/Cu2Se復合材料為核，以外層均勻生長的碳層為殼；可以通過改變前驅體金屬氧化物的結構來衍生不同結構的復合異質納米材料。本發明的Cu3PSe4/Cu2Se@C復合異質納米材料對多巴胺(DA)活性分子具有優異的電催化性能，對DA的檢測方法具有靈敏度高、檢測限低以及測量范圍寬，同時還具有強的抗干擾能力和良好的穩定性/重復性，在實際的生物樣品檢測中展示了廣泛的應用前景。本發明的原料成本低廉，工藝簡單，能耗低，反應條件也容易實現，合成過程簡單、可控，可批量化生產，具有良好的市場前景。

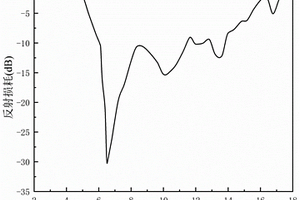

本發明涉及一種基于NiFe層狀雙金屬氧化物修飾MXene的電磁吸波材料的制備方法及其產品，屬于電磁吸波材料制備技術領域。本發明分別提供了MXene、Ni、Fe雙金屬氫氧化物修飾MXene(NiFe?LDH/MXene前驅體)和雙金屬氧化物表面修飾MXene(NiFe?MMO/MXene)的制備方法，其中剝層后MXene為類手風琴層狀結構，NiFe?LDH/MXene為三維多孔網狀結構，NiFe?MMO/MXene仍保持三維多孔結構，最終制備得到的復合材料形成大量不連續網絡，有利于增加入射電磁波的漫反射和界面電荷極化。本發明制備的電磁吸波材料通過測試發現：4mm厚度的NiFe?MMO/MXene在C波段反射損耗皆可以達到?35dB。
851
0

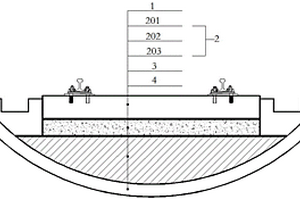

本發明公布了一種減振基礎結構，屬于土木工程減振技術領域，其包括至少一層SMA—FRP軌道結構層，所述SMA—FRP軌道結構層由上至下包括依次相接的FRP面層、SMA結構層、FRP基層，其中，FRP面層和FRP基層均由纖維增強復合材料制成，SMA結構層由瀝青瑪蹄脂制成。本發明還提供了一種隧道無砟軌道結構，其由上至下依次包括預制軌道板、仰拱回填層以及隧道本體，在所述預制軌道板和仰拱回填層之間還設有上述減振基礎結構。本發明所提供的減振基礎結構及其隧道無砟軌道具有減振性能好，受力穩定，易于制造和控制施工質量。
1142
0

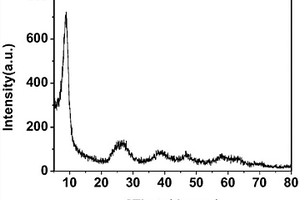

一種二維二氧化鈦溶膠的晶型在衍射角度2θ在8.78o、26.66o、38.80o、46.75o、58.07o有衍射峰。本發明為單個晶體為正方形的、堆積成二維納米片結構的晶型，比表面積大特別適合于復合材料的制備，本品催化活性強，對各染料，有機污染物，糞便等均具有較大的光催化降解活性、尤其對甲基橙的降解率3小時可高達80.6%，本發明在不通過摻雜的前提下，成功將二氧化鈦對光響應范圍擴大到可見光區域，提高了產品活性，本發明解決了過去制備過程中酸堿污染問題，在制備過程中未使用任何腐蝕性試劑，對環境無二次污染，產品穩定性好，于室溫放置8個月，仍然具有較強催化效果，制備過程簡單可行，易于實現工業化生產。
996
0

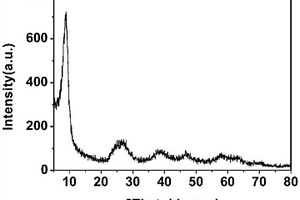

一種氮化碳量子點/二氧化鈦溶膠，所述二氧化鈦溶膠含有二氧化鈦晶粒，其衍射角度2θ為8.78o±0.2°、26.66o±0.2°、38.80o±0.2°、46.75o±0.2°、58.07o±0.2°處有衍射峰。本發明一種氮化碳量子點/二氧化鈦溶膠的制備方法所制得的二氧化鈦復合材料其催化效果顯著提高，目前市面上20mg商用二氧化鈦P25（購于德國德固賽）對100mL甲基橙（18mg/L）2小時的降解率為34.4%，在相同條件下20mg本發明產品的降解率達到了87.2%，提高了2.53倍，通過光電流和阻抗分析測試表明電子?空穴易于分離，量子產率高，制備過程未引入任何有腐蝕性的試劑，制備方法對環境友好，不存在第二次污染，產品穩定性好，于室溫放置8個月，仍然具有較強催化效果，制備過程簡單可行，易于實現工業化生產。
717
0

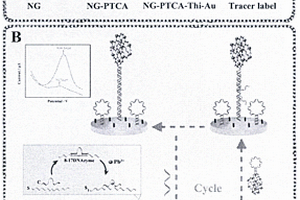

本發明涉及重金屬鉛離子檢測的電化學傳感器的制備方法及應用，屬于電化學檢測技術領域。其特征在于：首先合成得到NG?PTCA納米材料，然后將HAuCl4通過Thi還原為金納米粒子(AuNPs)并修飾在NG?PTCA納米材料，得到NG?PTCA?Thi?Au納米復合物，再將發夾狀DNA信號探針與該復合材料混合，制得生物信號探針；構建傳感器前，在Pb2+存在下體外切割8?17?DNAzyme；然后通過金沉積電極，固定發夾狀DNA捕獲探針；引入被切割片段S1后，開啟了催化發夾組裝過程并固定了生物信號探針，從而實現了雙信號大檢測重金屬鉛離子，該傳感器成功的用于環境中鉛離子的檢測。本發明的優點在于靈敏度高，特異性強，檢測方便。本發明為鉛離子檢測技術的研發提供實驗依據，為環境中鉛離子的監測提供新思路和新技術平臺。
745
0

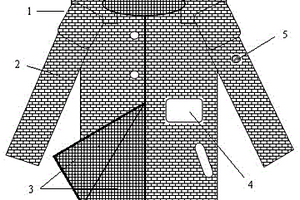

發明涉及一種用于服裝的設備，具體涉及一種光伏電暖服。該光伏電暖服由長袖衣、薄膜型光伏電板、蓄電電池、復合纖維加熱絲等組成，具體設計是：制作長袖衣的服體材料由三層布料組成，外面一層為光伏層，在其布料的表面裝置薄膜型光伏電板，中間一層為隔熱層，由絕熱材料如氣凝膠氈制作而成，里面一層為加熱層，在其布料內裝置復合材料加熱絲，蓄電電池裝置在光伏層與隔熱層之間，位于服體前面左右下方，其殼體為袋狀，由柔韌耐酸堿腐蝕的材料制作而成，加熱絲的電源調節開關裝置在左衣袖的中上部。本發明的有益效果是，低碳環保，使用方便。
1008
0

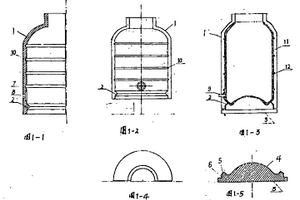

本發明提供了一種超薄混凝土容器的成型模具和成型制作方法,由兩塊內壁形狀,尺寸均相同的模板和一塊底座模板組合成一個桶狀模,將中間夾有網格材料的纖維水泥復合材料制成坯片后附覆在桶狀模內壁,靜置養護至脫模強度后即可開模取件,即制得外形為桶狀內壁形狀的超薄混凝土容器,用本發明制作的容器由于壁薄,因而重量輕,同時又環保、成本低、耐用。
1011
0

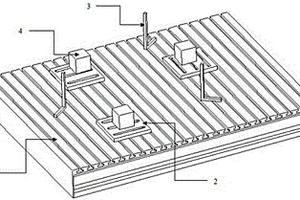

本發明提供一種碳纖維材料高低溫試驗檢測用工裝，包括標準平臺、過渡塊、測量尺以及可加工安裝塊，均采用在高低溫環境中變形量可忽略不計的材料。標準平臺臺面并排分布T型槽，過渡塊通過T型螺栓安裝在標準平臺上，過渡塊上分布有多個鍵槽，鍵槽的方向與T型槽方向垂直?？杉庸ぐ惭b塊通過螺栓和鍵槽安裝過渡塊上，測量尺為L型，通過T型螺栓連接在標準平臺上，與被測樣件檢測的位置對應。本發明具有結構簡單、性能可靠、柔性可調整以及適用性強等優點，能快速實現各類復合材料零部件變形量檢測需求，并且該工裝在高低溫環境中的變形量可忽略不計，可提高對零部件變形量檢測的準確性。
728
0

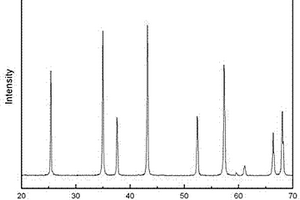

本發明涉及一種氧化鋁納米棒的制備方法。該方法采用生物多糖輔助低溫燃燒方法制備氧化鋁納米棒。其步驟是首先按比例稱量硝酸鋁鹽、有機燃料尿素、生物多糖及微量添加劑，添加劑包括NaNO3、NaCl和KCl中的一種或兩種組合，加適量去離子水研磨至膠體，將所得膠體于400～450℃點燃后于1050～1080℃溫度條件熱處理0.5～1小時得到α-Al2O3納米棒直徑為15nm～25nm，長度為80nm～140nm，長徑比為5～8。本發明工藝簡便、快速，成本低廉，制備的氧化鋁納米棒可廣泛應用于納米陶瓷、復合材料增強物、生物醫學材料等領域中。
一種自生Al3Ni和Si混合顆粒局部增強鋁合金活塞及其制備方法，包括頭部、裙部和銷孔，頭部包括活塞頂部和環槽部，活塞頂部及環槽部位于合金在凝固過程中自生析出的初生Al3Ni及初生Si所形成的增強區域，增強區域內初生顆粒的體積分數從活塞頂部到環槽部逐漸減少，活塞裙部及銷孔為無顆粒的非增強區域。本發明活塞實現了增強區域與非增強區域組織結構及性能的連續過渡，活塞頭部具有優良的耐高溫性能及耐磨性能，裙部具有良好的綜合機械性能，適用于大排量發動機。本發明采用離心鑄造方法使熔制的均質鋁基復合材料中的初生增強顆粒聚集在活塞的頂部及環槽部，工藝簡單，活塞使用壽命長。
876
0
本發明公開了一種石墨烯摻雜全柔性磁電異質結及其制備方法，屬于功能復合材料制備技術領域。柔性聚酰亞胺襯底、多層石墨烯薄膜、P(VDF?TrFE)鐵電層、金屬鐵磁層和鉭保護層從下至上依次設置；本發明的CO2紅外激光器碳化聚酰亞胺襯底，在聚酰亞胺襯底上制備磁電異質結可以得到石墨烯摻雜的全柔性磁電薄膜，克服了目前磁電復合結構大多受到襯底夾持效應束縛的問題，并且制備過程簡單，可在大氣氛圍下制備和測試，解決了離子膠制備柔性磁電異質結制備過程復雜的問題。
本發明提供了一種氧化亞鈷納米片陣列/碳布復合鋰離子電池柔性負極材料的制備方法,包括以下步驟:(1)清洗炭布，放入高壓反應釜內襯；(2)1～4mmolCo(NO3)2·6H2O，0～8mmolNH4F，5～10mmolCO(NH2)2(尿素)混合后溶解在去離子水中后轉移至高壓反應釜內襯中,對反應釜加熱，自然冷卻,得到長有中間體堿式碳酸鈷的碳布；(3)對長有中間體的碳布煅燒得到氧化亞鈷納米片/碳布復合材料。本發明采用導電性好且廉價的碳布作為生長基底,活性材料與碳布接觸非常好,有利于鋰離子在材料中的嵌入/脫出，大幅度減弱了使用中樣品形貌被破壞的現象，這種三維陣列產量高，作為鋰離子電池負極具有巨大的優勢，這種新穎的多級復合結構具有很高的實用價值。
986
0

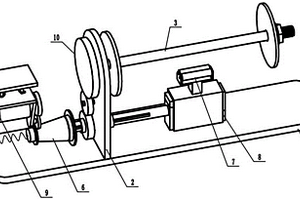

本發明適用于復合材料加工裝置領域，提供了一種可監控卷徑的復合機，包括復合機本體，以及設置在復合機本體上的機座，機座上一側固定連接有安裝板，還包括：橫桿，橫桿轉動連接在安裝板上，橫桿沿機座的長度方向設置，轉動的橫桿用于繞卷復合的材料；管件，管件轉動連接在安裝板上，管件與橫桿傳動連接，管件內滑動插接有傳動軸，當管件轉動時，傳動軸同步進行轉動，傳動軸上遠離橫桿的一端固定連接有錐形輪。其有益效果是：本復合機通過機械傳動配合的方式實現了卷收速度的自動調整，更加的穩定可靠，并且降低了制造成本。
984
0
本發明提供一種氮化硼增強水性聚氨酯高阻隔材料及安全套。即提高氮化硼與聚氨酯材料的相容性，增加氮化硼與聚氨酯分子鏈間相互作用，達到改善聚氨酯力學性能與阻隔性能的目的；同時，將氮化硼/水性聚氨酯復合材料作為中間夾層，水性聚氨酯乳液作為兩側包覆層形成三明治結構復合薄膜可以進一步降低安全套的厚度和生產成本。最終獲得強度高、阻隔性能好、低成本的氮化硼/聚氨酯復合結構安全套。
822
0

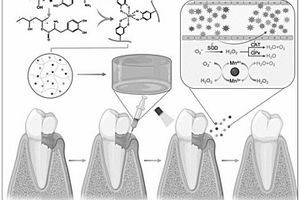

本發明公開了一種牙周局部遞送制劑、其制備方法及應用，涉及醫用材料技術領域。牙周局部遞送制劑的制備方法包括：利用聚乙烯醇和3,4?二羥基苯丙氨酸進行酯化反應得到PD聚合物，再利用PD聚合物與二氧化錳納米片反應，利用PD聚合物上的酚羥基螯合金屬錳離子。利用DOPA優良的濕粘接性能與二氧化錳納米片的擬酶活性，構建一種ROS集聯響應性和NIR光熱響應性的MnO2納米片貽貝仿生復合材料作為牙周局部遞送制劑，能夠有效清除牙周炎導致的過量ROS，并進行持續有效的殺菌，改善牙周炎的進展，遏制牙周炎導致的牙周支持組織喪失的問題。
874
0

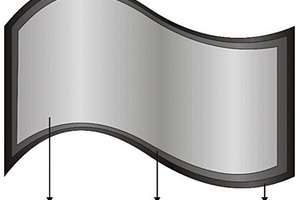

本發明涉及一種用于電子封裝蓋板的復合帶材，該復合帶材是將不同金屬帶軋制復合為一體的五層復合結構，各層從上至下依次排列為：第一層是AgCu合金層、第二層是用于應力吸收的Cu層、第三層是用于平衡應力與擴散阻擋的Ni層、第四層是膨脹合金層、第五層是用于平衡應力與防腐蝕的Ni層，其中，第一層為頂層，第五層為底層。本發明所述該復合帶材用于陶瓷電子外殼的封裝蓋板，可以顯著改善復合材料的封裝性能和使用壽命，提高電子元件的品質、可靠性和穩定性。
1114
0
本發明公開了一種用于脊柱修復固定的植入材料及其制備方法，屬于脊柱修復技術領域，所述植入材料是以聚醚醚酮/羥基磷灰石復合物為基體，以骨基質明膠為活性組分的大孔復合材料，所述植入材料的孔徑為1?3μm，孔隙率為20?30％，所述活性組分含量為10?20％，所述聚醚醚酮/羥基磷灰石復合物中含有生物玻璃晶須。本發明的目的是提供一種用于脊柱修復固定的植入材料及其制備方法，本發明的植入材料不僅可以提供支撐作用，還與骨組織具有較好的生物相容性，植入材料內添加有骨基質明膠作為活性組分，在制備植入材料過程中，活性組分保持活性，使用后刺激骨組織再生，加速愈合。
中冶有色為您提供最新的重慶有色金屬復合材料技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年07月23日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年07月24日 ~ 26日
2025年08月01日 ~ 03日
