廣東廣州有色金屬選礦技術理論與應用

從礦物中提煉金屬及制備建材的方法 1233

 0

本發明公開一種從礦物中提煉金屬及制備建材原料的方法,包括如下步驟:1)將礦物進行富集,得到精礦及尾渣,將尾渣作為建材原料回收待用;2)再將精礦進行冶煉,得到冶金產品、廢氣、爐渣及熔渣;3)對廢氣進行吸收、沉淀處理,得到沉淀物,將沉淀物回收,作為建材原料待用;4)將熔渣進行水淬處理得到水渣,回收水渣,作為建材原料待用;5)將待用的尾渣、沉淀物、爐渣、水渣按比例進行成型,制成建材。本發明具有環保、節能、能源利用率高的優點。

白鎢礦捕收劑及其制備方法和應用 888

 0

一種白鎢礦捕收劑及其制備方法和應用，所述白鎢礦捕收劑由地溝油制備而成，該白鎢礦捕收劑可由下述方法制備：將地溝油加熱至40~60℃，用0.15mm篩孔的篩子濾除雜質；取上述步驟的地溝油10份，加入1~3份的20~30%H2SO4溶液，攪拌30分鐘后，用3~5份的5~10%的氯化鈉溶液洗滌2~3次；靜置3~10小時，取上層有機相；按3~10份有機相加入20~40份20~50%NaOH溶液，攪拌1~3小時，得到白鎢礦捕收劑。本發明提供一種工藝簡單，易操作，實用性強，既能對地溝油進行無害化利用，又能有效降低藥劑成本的白鎢礦捕收劑。本發明適用于含有十六酸15~40%、十八酸5~10%、油酸20~40%和亞油酸10~20%的地溝油。

含低濃度氰根離子礦漿由堿入酸的調漿方法和系統 1243

 0

本發明公開了一種含低濃度氰根離子礦漿由堿入酸的調漿方法和系統，是將氰化廠回用水磨礦后的弱堿性礦漿攪拌均勻后向其中定速、定量地加入硫酸，直至礦漿pH變為強酸性，所述硫酸的濃度為50～98%，硫酸總用量為20～40g/L，加酸速度為0.10～0.30g/L·min。本發明具有操作簡單、流程適應性強、安全可靠等優點且易于工程化應用，是一種可實現酸預處理—氰化浸出的新工藝流程。

從堿性長石花崗巖鉭鈮礦中浮選回收鉭鈮的方法 1126

 0

本發明公開了一種從堿性長石花崗巖鉭鈮礦中浮選回收鉭鈮的方法，先加入抑制劑，可有效地對礦石中脈石進行抑制，提高鉭鈮精礦的浮選品位，將pH調整劑、活化劑、捕收劑和起泡劑同時加入，可提高鉭鈮浮選的回收率和浮選捕收劑的利用率，輔以低成本的異極性捕收劑，可以減少主捕收劑羥肟酸的用量，從而降低了從堿性長石花崗巖鉭鈮礦中浮選回收鉭鈮的浮選藥劑成本，本發明方法有效提高鉭鈮精礦的浮選品位及回收率，降低生產成本，節約資源，具有較強的實用性，適于推廣應用。

非金屬礦物原料除鐵鈦的方法 1020

 0

本發明公開了一種非金屬陶瓷礦物原料除鐵鈦的方法,涉及陶瓷工業所用的非金屬礦物原料除鐵鈦的方法。先將非金屬原礦磨細至250目～300目的,配成含水量為50%～70%的礦漿,然后添加分散劑,加PH值調整劑,調節PH至5.5～7.0,攪拌均勻,添加事先分散在水中的磁種粒子,然后靜置12～24H,待靜置結束后稀釋至含水量為80%～85%,然后再用串聯的兩臺永磁高梯度磁選機進行磁選,待礦漿全部通過后,收集磁種,烘干后循環利用。本發明確定了最佳工藝參數,在保證鐵、鈦雜質處理效率高的條件下,達到節能降耗、降低生產成本的目的,具有很好的應用前景。

用于水泥混凝土的高活性輔助膠凝材料及其制備方法 1356

 0

本發明公開了一種用于水泥混凝土的高活性輔助膠凝材料，包括以下質量份數的組分：風淬鋼包爐精煉渣25?50份、磷尾礦15?30份、陶瓷廢模石膏10?25份、磷礦渣10?30份、性能調節劑0.1?1.0份。其制備方法包括：先將風淬鋼包爐精煉渣與磷尾礦、陶瓷廢模石膏及磷礦渣按照質量比例或份數均勻混合；然后，在進入磨機粉磨之前，將制備的性能調節劑按質量比例或份數均勻噴灑在上述固體物料上；最后，將上述物料在球磨機中粉磨至比表面積為400m²/kg以上的微粉，即得到本發明的高活性輔助膠凝材料。本發明充分發揮幾種工業廢渣的復合疊加效應，具有水化活性高，且性能可調節，應用于水泥混凝土中的早后期強度高、綜合效果好，并具有較高的適應性，推廣應用前景廣闊。

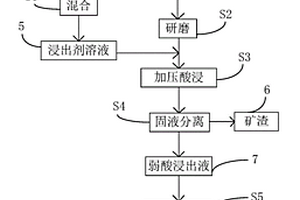

從含鐵礦中回收鐵的方法 1200

 0

本發明提供從含鐵礦中回收鐵的方法，包括如下步驟：(1)將強酸、銨鹽和水按照質量比為(1?3):(1?3):(1?15)的比例混合，混合溫度為20℃?80℃，混合時間大于5分鐘，得到浸出劑溶液備用；(2)將含鐵礦研磨成鐵礦顆粒備用；(3)將所述浸出劑溶液和所述鐵礦顆粒按照(3?10)：1的液固比加入加壓反應釜中，反應溫度為80℃?150℃，加壓的壓力為0.5?3Mp，加壓酸浸50?200分鐘后，固液分離得到礦渣和弱酸浸出液；(4)用堿性pH值調節劑將所述弱酸浸出液的pH值調節至4?6.5，反應時間大于20分鐘，再次固液分離出雜質和鐵鹽溶液。本發明提供的從含鐵礦中回收鐵的方法具有較好的鐵回收效果。

聚合物改性修補砂漿及施工工藝 1323

 0

本發明涉及一種建筑用砂漿，尤其是涉及一種聚合物改性修補砂漿及其施工工藝，包括水和以下原料組分（重量份數）：特種水泥200?300份、石英砂610?710份、瓷粉18?22份、可分散性乳膠粉9?11份、保水劑2?4份、減水劑4?6份、短纖維0?2份、無機黑色色粉0?2份、硫酸鋰4?6份、膨脹劑18?22份、硅灰14?16份、丙烯酸樹脂膠粉0?1份、鋁粉0?0.5份。本發明的新型修補砂漿具有粘接強度高，穩定性好無開裂等諸多優點。而隨著膨脹劑、瓷粉和鋁粉等的加入，又使得其具有微膨脹、高強度及耐磨性好等優異性能，尤其是在修補裂縫及坑洞的時候表現出了良好的修補效果。

礦山充填膠結材料及其制備方法和應用 776

 0

本發明公開了一種礦山充填膠結材料及其制備方法和應用。這種礦山充填膠結材料是由鉛鋅礦治煉廢渣、鉛鋅礦尾砂和堿激發劑組成。同時還公開了一種包含該礦山充填膠結材料的礦山充填材料。本發明提出了一種利用鉛鋅礦的治煉固體廢棄物治煉廢渣和采礦過程中的尾礦來生產用于礦山膠結充填膠凝材料的方法，其性能可以完全滿足礦山充填的要求，對目前有效利用鉛鋅礦的固體廢棄物具有積極的作用。

從鉬鎢精礦中分離鉬和鎢的方法 1111

 0

一種從鉬鎢精礦中分離鉬和鎢的方法，其特征是將鉬鎢精礦與還原劑混合均勻，通入氯氣進行氯化焙燒，鉬鎢以氯化物的形式揮發，將鉬鎢氯化物收集后加水或稀鹽酸溶液中，形成鎢氯合物沉淀和鉬氯合物溶液，過濾、洗滌后，鎢與鉬分離。本發明的方法采用氯化法一步將鎢鉬精礦分解，然后利用鉬、鎢氯化物性質的差異，將鎢與鉬分離。該方法能處理不同鉬鎢含量的精礦，具有方法簡單，試劑消耗量小等優點。

以鎢尾礦為原料的低能耗水泥熟料及其制備方法 756

 0

本發明公開了一種以鎢尾礦為原料的低能耗水泥熟料，包括以下重量份數的原料：鎢尾礦3?24份、石灰石70?85份、硅質材料5?18份、鐵質材料0?5份，其中鎢尾礦中含有3?35％的礦物螢石。本發明的水泥熟料可以直接大量消耗鎢尾礦，利用鎢尾礦中的螢石等元素礦化水泥熟料的燒成，降低窯內燒結溫度，保證熟料品質的同時大幅降低煤炭消耗。

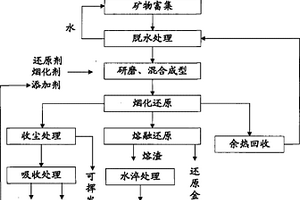

從礦物中提煉金屬的工藝 774

 0

本發明公開一種從礦物中提煉金屬的工藝,包括:物料前處理工序、多金屬煙化還原工序、后處理工序,所述多金屬煙化還原工序為:將包括礦物、還原劑、煙化劑、添加劑的物料進行煙化還原反應、熔融還原反應,得到可揮發金屬化合物、還原金屬、尾礦。本發明能夠從礦物中提煉出多種金屬,能源利用高、廢物排放量小、環保、節能。

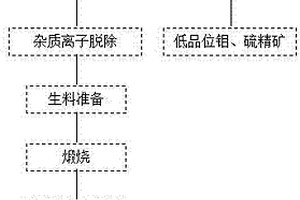

鉬尾礦回收鉬硫及用作原料制備鉬硅肥的方法 1453

 0

本發明公開了一種鉬尾礦回收鉬硫及用作原料制備鉬硅肥的方法，通過浮選回收鉬精礦和硫精礦，再次通過浮選除去尾礦中的重金屬離子，然后將除去重金屬離子的尾礦與白云石混合，并按照硅肥生料表各組分的配比配置硅肥原料，煅燒，水淬后得到成品硅肥。本發明從源頭上減少了尾礦的外排量，同時對提高我國礦產資源綜合利用率、降低排放、推動農業發展具有深遠的意義。

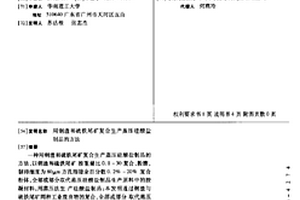

用鋼渣和硫鐵尾礦復合生產蒸壓硅酸鹽制品的方法 1012

 0

一種用鋼渣和硫鐵尾礦復合生產蒸壓硅酸鹽制品的方法,以鋼渣和硫鐵尾礦按重量比0.1-30復合、粉磨,制得細度為80μm方孔篩篩余百分數0.2%-20%復合粉體,全部或部分取代蒸壓硅酸鹽制品生產原料中的膠凝材料,用蒸壓法生產硅酸鹽制品;本發明通過鋼渣與硫鐵尾礦兩種工業廢棄物的復合,全部或部分取代蒸壓硅酸鹽制品生產原料中的膠凝材料,此復合的效果遠優于單獨使用其中一種材料,其制品的抗壓、抗折強度可提高20%以上。

赤紅球菌發酵方法及其作為佐劑在動物疫苗中的應用 1325

 0

本發明涉及一種赤紅球菌(CGMCC?NO.17012?Rhodococcus?ruber.GD0704A)的特有發酵工藝及其不同劑型佐劑制備工藝及作為佐劑在動物疫苗中的用途，該紅球菌株分離自養殖場，經單菌落克隆純化，鑒定獲得，本發明提供了該菌株滅活制品作為動物疫苗佐劑應用時特有的發酵工藝，并提供了含該菌株及其制品的不同劑型佐劑制備工藝。經動物實驗證實，采用上述工藝制備的佐劑制品用于單價或多聯多價動物疫苗時，特別是新城疫滅活疫苗，禽流感滅活疫苗，豬瘟活疫苗具有明確的非特異免疫增強作用，具體表現為動物疫苗誘導的抗體峰值水平顯著提高，產生保護性抗體水平的時間提前，抗體維持期延長，增強動物疫苗的免疫效果。

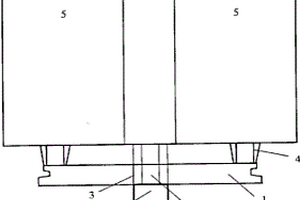

圓軌風力發電裝置 1144

 0

本發明圓軌風力發電裝置,創新設計圓周軌道及軸心以使巨型垂直風力機旋轉并驅動發電機組正常運行,可持續輸送出大量平穩優質電力能源。其新穎獨特靈活技巧,可設置多圈軌道擴大圓周等份承受巨重,確保巨型風力機平穩運轉,亦可適當抬高軌道與風力機,以獲快速風力,收集大量風能。該圓軌風力發電裝置可大可高任由設計,特別適宜建造超巨型風電站,其產出電力能源將會是進口特大型風電機組的數倍甚至更多。而其原理科學,結構簡單,材料易購,制造不難,質優價廉,營運管理方便,經濟效益更隹。因此本發明若能實現產業化,完全能夠與煤電競爭,甚至可以替代煤電及代替進口風電機組。

從含鋰輝石磁性固廢中回收鋰輝石的方法 1156

 0

本發明屬于固體廢棄物綜合回收利用領域，具體地說，涉及一種從含鋰輝石磁性固廢中回收鋰輝石的方法，本發明公開了一種磁性固體廢棄物回收鋰輝石的方法，通過弱磁選脫除強磁性雜質礦物，再通過中、高場強磁選，脫除弱磁性雜質礦物，并對該中、高場強磁選尾礦進行浮選后得到鋰輝石精礦，本發明有效解決了磁選除雜過程中夾雜鋰輝石的回收問題，同時對提高我國礦產資源綜合利用率、提高鋰資源保障能力有深遠的意義。

以鎢尾礦為原料的低碳硅酸鹽水泥熟料及其制備方法 1172

 0

本發明公開了一種以鎢尾礦為原料的低碳硅酸鹽水泥熟料，包括以下重量份數的原料：鎢尾礦3?24份、石灰石70?85份、硅質材料5?18份、鐵質材料0?5份，其中鎢尾礦中含有10?70％的石榴子石。本發明的水泥熟料可以直接消耗大量鎢尾礦，利用鎢尾礦中石榴子石等非碳酸鹽鈣質材料，減少硅酸鹽水泥熟料熟練燒制分解階段二氧化碳排放，利用鎢尾礦殘留的螢石及稀有元素，礦化硅酸鹽水泥熟料燒成，降低燒成溫度，減少煤炭消耗，且不影響硅酸鹽水泥熟料質量，大幅降低二氧化排放。

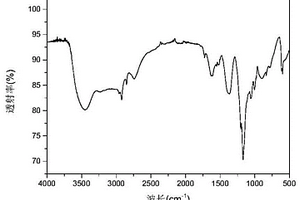

羥肟酸磺酸化合物及其制備方法和應用 1120

 0

本發明涉及一種羥肟酸磺酸化合物及其制備方法和應用。該羥肟酸磺酸化合物具有如式(Ⅰ)所示結構式：本發明提供的羥肟酸磺酸化合物不僅在低溫下具有優異的浮選效果，并且藥劑消耗量少，可作為捕收劑實現低溫、高鈣鎂環境下膦礦、螢石和白鎢的浮選，浮選效果優異。

針對土壤鎘污染修復的復合調理劑及其制備方法和應用 1213

 0

本發明屬于土壤復合調理劑的技術領域，具體涉及一種針對石煤礦區土壤鎘污染修復的復合調理劑的制備方法和應用。所述復合土壤調理劑的制備原料包括，花崗巖拋光石粉、城市污泥、電石渣、鎂渣和蒙脫石；按照質量比配料后進行粉碎，熱活化，修飾，造粒烘干，即得所述土壤復合調理劑。本發明以固體廢物為原料，利用熱活化工藝生成含有缺陷的晶體及表面多孔的結構，同時原料中的硅、鈣、鉀、鎂部分轉變為枸溶性或水溶性狀態，經修飾造粒后，所得復合調理劑能夠顯著降低土壤中有效態鎘，減少重金屬在植物中的蓄積，并促進植物生長。

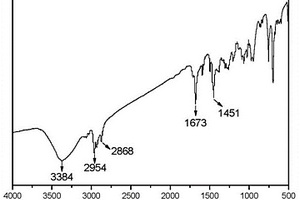

γ-羥基烷基羥肟酸及其制備方法與應用 1031

 0

本發明公開γ?羥基烷基羥肟酸及其制備方法與應用，γ?羥基烷基羥肟酸化學結構式如式（）所示，式中n=4~7。由以下方法制備而成：按照物質摩爾數為1:1.1~1.3:2.1~2.3，將丙位烷基內酯、鹽酸羥胺與堿混合，以水作溶劑，在反應溫度30~50℃下，反應2~6小時，用硫酸酸化得到γ?羥基?烷基羥肟酸。本發明的制備條件溫和，合成綠色且原子經濟性好。該捕收劑具有?OH和C(O)?NH?OH雙極性基團，將其作為氧化礦捕收劑可浮現效率高且不需額外加入起泡劑。

鄰羥基酮肟化合物及其制備方法和應用 1106

 0

本發明涉及一種鄰羥基酮肟化合物及其制備方法和應用。該鄰羥基酮肟化合物具有如式(Ⅰ)或式(Ⅱ)所示結構式：本發明提供的鄰羥基肟類化合物，具有相鄰的羥基和肟基結構，并與R1、R2和R3基團形成特定的疏水結構，對金屬離子具有較好的螯合能力，特別是對Cu(II)有優異的螯合能力，浮選效果優異；相比于水楊醛肟，回收率提高1～30％，其可廣泛應用于氧化銅的浮選。

風化型含釩鈦赤鐵礦選冶回收釩鈦鐵的方法 1301

 0

本發明涉及礦物加工技術領域，具體公開了一種風化型含釩鈦赤鐵礦選冶回收釩鈦鐵的方法。本發明通過重選和浮選預先拋除部分脈石雜質，提高了冶金的給料品位，減少了還原焙燒的給入量和減輕了有害雜質對后續分選的影響，利用重選分選和浮選分選預先得到釩鈦鐵混合粗精礦，采用磁化率高、能耗低的流態化磁化焙燒將弱磁性的赤鐵礦及部分褐鐵礦轉化為強磁性的磁鐵礦或磁赤鐵礦，對弱磁選中礦選擇性再磨進一步提高含釩鐵礦物與鈦礦物單體解離度，為獲得高品位含釩鐵精礦和鈦精礦創造了有利條件。本發明方法具有操作簡單、經濟環保、含釩鐵精礦和鈦精礦品位高、資源回收率高等優點，實現了風化型含釩鈦赤鐵礦資源的綜合回收，提高了釩、鈦資源的利用率。

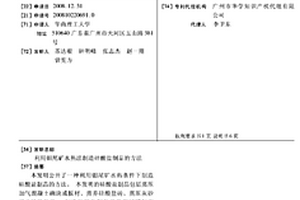

利用鉬尾礦水熱法制造硅酸鹽制品的方法 1172

 0

本發明公開了一種利用鉬尾礦水熱條件下制造硅酸鹽制品的方法。本發明的硅酸鹽制品包括蒸壓加氣混凝土砌塊或板材、蒸養硅酸鹽磚、蒸壓灰砂磚及硅酸鈣板。制造硅酸鹽制品是將鉬尾礦與石灰、石膏等原材料按比例混合均勻,成型后在蒸壓或蒸養的水熱條件下生產加氣混凝土砌塊、磚和板材等硅酸鹽制品。蒸壓是在175～210℃恒溫蒸壓4～10小時,蒸汽壓為1.0～1.3MPA;蒸養是在70～100℃恒溫下蒸養24～48小時。本發明利用了鉬尾礦,使其變廢為寶。本發明所生產的硅酸鹽制品具有強度高、節土、節能、環保、利廢等諸優點,具有明顯的經濟效益和社會效應。

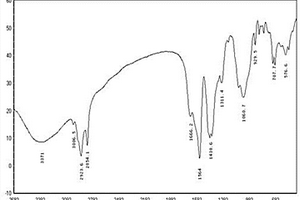

癸基水楊羥肟酸及其應用 904

 0

本發明公開了癸基水楊羥肟酸及其應用，其化學結構如1所示。癸基水楊羥肟酸分子結構中的癸基和苯環的超共軛結構，可使得苯環結構具有更強的電負性。上述雙重因素使得羥肟酸分子的親固基團的親核能力更強，更宜于捕收劑分子在目標礦物表面吸附。更長的疏水結構使得捕收劑分子可更有效地改變目標礦物的親疏水性質，增強氣泡和礦物的黏附效率，對于難選氧化礦浮選，可降低硝酸鉛或其他金屬鹽活化劑的用量，適用于鎢礦、稀土礦和錫礦的浮選捕收劑。（1）。

醛肟類化合物及其制備方法和應用 1188

 0

本發明涉及一種醛肟類化合物及其制備方法和應用。該醛肟類化合物，具有如式(Ⅰ)或式(Ⅱ)所示結構式：本發明提供的醛肟類化合物，具有由苯環上的羥基與肟基組成的分子內配體，該分子內配體對銅鐵礦物具有選擇性的吸附特征，能選擇性的與礦物晶體表面上的定位離子發生化學吸附，進而可作為捕收劑實現銅鐵礦物的高效浮選，可得到高品質銅精礦，且藥劑用量消耗小。

雙液壓缸式煉鋼爐加料裝置 990

 0

本實用新型公開了一種雙液壓缸式煉鋼爐加料裝置，涉及鋼鐵冶煉領域。本實用新型包括框架結構的車架，設在車架左右兩側底座梁上的料斗；所述料斗尾部經旋轉軸設在車架上，所述料斗兩側中部經油缸與底座梁中部連接，所述車架的前部設有驅動輪，所述車架的中部設有從動輪。本實用新型設備結構緊湊，采用液壓推力裝置，具有推力大、故障少、便于維護等特點，設備運行平穩、安全可靠。廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業。

耐熱防刮式PET膠片 921

 0

本實用新型公開了一種耐熱防刮式PET膠片，包括膠片主結構，所述膠片主結構的上端外表面固定安裝有防滑面，所述防滑面的上端外表面固定安裝有凸小塊，所述膠片主結構的前端外表面固定安裝有透明宣傳孔，所述透明宣傳孔的前端外表面固定安裝有一號軸孔與二號軸孔，且一號軸孔位于二號軸孔的一側，所述一號軸孔的一側外表面固定安裝有一號固定架。本實用新型所述的一種選礦用破碎設備，設有復位連接扣、透明宣傳孔、防滑面，能夠使膠片之間做出很好的連接，能夠投放防水材料文字宣傳廣告，提升其利用價值，能夠使人們在其上踏足行駛時，可以防滑，減少安全事故的發生，操作簡單，便于操作，帶來更好的使用。

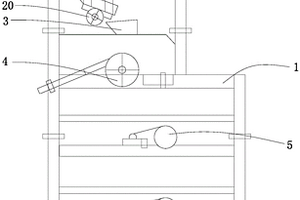

多級金銀銅礦粉富集設備 875

 0

本實用新型公開一種多級金銀銅礦粉富集設備，包括機架，所述機架由上至下依次安裝有料斗、導料槽、初級分選機構和若干個次級分選機構，所述初級分選機構和次級分選機構均包括有鼓筒、電極絲、電極管、毛刷和收集箱，所述收集箱內安裝有兩塊調節板，兩塊所述調節板將所述收集箱由前至后依次分隔為導體礦粉收集箱、中性導體礦粉收集箱和非導體礦粉收集箱；所述導料槽的兩端分別連接所述料斗和所述初級分選機構的所述鼓筒，所述中性導體礦粉收集箱的底部設有出料口，所述次級分選機構的所述鼓筒設置于所述出料口的下方。本裝置結構簡單，使用方便，采用物理原理，不僅環保節能，還大大提高了分選率，節省了大量的勞動力，縮短了分選礦石的時間。

寶石加工中含乳化油泥廢水的處理裝置 861

 0

本實用新型提供了一種寶石加工中含乳化油泥廢水的處理裝置，其包括的濃密機設有廢水入料管，濃密機的底流出口依次與第一泵池、旋流器給料泵、分級旋流器連接；分級旋流器的粗渣出口通過球磨機連接第一泵池；分級旋流器的溢流出口與磁選裝置連接，磁選裝置分別與第一壓濾機和第二壓濾機連接，第一壓濾機壓濾得到石英粉固體，第二壓濾機壓濾得到陶瓷生產原料；濃密機的溢流出口依次與混凝攪拌桶、絮凝攪拌桶、沉淀池連接，沉淀池的上清液出口與氣浮機連接，氣浮機上設有回用水出水管；沉淀池的沉淀渣出口、氣浮機的氣浮渣出口均與第二壓濾機連接。本處理裝置結合選礦和廢水處理技術，處理后廢水達到回用標準，結構簡單，省藥劑，流程易操作。
