全部
▼
熱搜：
809
0

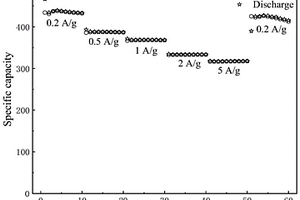

本發明公開了一種二硒化鎳?石墨烯復合材料的制備，包括以下步驟：將氧化石墨烯加入去離子水中，加入還原劑，超聲攪拌至分散均勻，加入含硒物質和含鎳無機鹽并再次進行超聲分散后，將所得混合液放入水熱合成釜中，并于140～180℃溫度保持5～15小時，反應冷卻后，將水熱合成釜中產物抽濾分離，用去離子水洗滌，冷凍干燥后即得所述二硒化鎳?石墨烯復合材料。本發明一步原位復合二硒化鎳?石墨烯材料，作為鈉離子電池負極材料，具有良好的循環穩定性和倍率特能。
1199
0

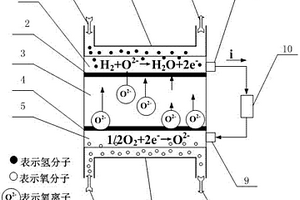

本發明公開了一種納米復合材料制備的對稱電極結構燃料電池。制備了新型的電解質材料：釤摻雜氧化鈰?碳酸鹽復合材料構成，其化學表達式為Ce0.8Sm0.2O1.9?Na2CO3?；谛滦碗娊赓|材料制備了具有對稱電極結構的固體氧化物燃料電池，電池的陰極與陽極呈現對稱形式。通過實驗驗證，該對稱電極結構燃料電池具有結構上的完全對稱，在實際應用中，也可以實現陰極與陽極在電解質兩側呈現對稱形式。實驗結果表明，本發明的一種納米復合材料制備的對稱電極結構燃料電池的電化學性能可以與傳統的固體氧化物燃料電池性能相媲美。此外，材料和結構上的創新，使得燃料電池的運行溫度降低，因此，降低了密封工藝要求，具有市場化的前景。
862
0
本發明公開了一種一種PTFE復合粉體及其制備方法，以及含有該粉體的復合材料，涉及PTFE粉體技術領域，所述PTFE復合粉體包括以下組分：PTFE粉體、無機粉體、表面處理劑，所述無機粉體包覆在PTFE粉體表面形成無機粉體層，所述表面處理劑包覆在無機粉體層上。本發明得到的復合材料中，由于PTFE復合粉體與基體聚合物的相容性與現有技術相比更好，因此添加量更大，復合材料的介電常數和介電損耗更小，適用作5G材料。
948
0

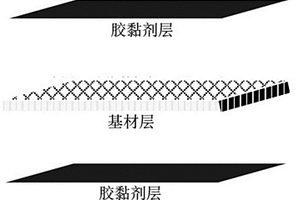

本發明公開了一種用于揚聲器的平面振膜復合材料及其制備方法，屬于揚聲器技術領域。平面振膜復合材料由輕質高強基材層以及膠黏在所述基材層上下表面的樹脂浸漬平衡紙表層而成。本發明的用于揚聲器的平面振膜復合材料具有密度低、質量輕、強度高、超薄、耐高溫的優點，通過基材層和樹脂浸漬平衡紙表層的復合結構不僅可以提升揚聲器的靈敏度，同時因膠黏劑層采用熱固性樹脂膠，使其還具備有優異的耐溫特性，可以在揚聲器長時間工作的情況下，不產生材料分層或變形，延長了揚聲器的使用壽命。
845
0
本發明公開了一種阻燃效果好的粉煤灰鋁基復合材料，其特征在于，由下列重量份的原料制成：氧化鎂5-6、硅礦石粉5-7、粉煤灰微珠5-25、鋁鎂合金粉65-85、鋰粉4-6、銅粉4-6、聚乙烯醇0.5-1.1、蒸餾水適量；本發明添加的氧化鎂能夠增加與鋁鎂合金的相容性，提高復合材料的綜合性能，添加的硅礦石粉增強了復合材料的硬度，降低了熱膨脹系數和密度，本發明工藝成本低、簡單，安全可靠，操作方便，得到的材料組織中增強相分布均勻，無團聚現象。
994
0
本發明提供一種硬質管道復合材料的制備方法，步驟：1)準備以下原料：竹根纖維、PVC、玻璃纖維、樹脂、硅油、納米二氧化硅、石灰、硝酸鈉、葉臘石粉、氯化亞銅、氯化鈷、聚乙烯醇、單乙醇胺；2)將竹根纖維、PVC、玻璃纖維、聚乙烯醇混合，升溫至185℃，攪拌混合15min以上，再升溫至210℃，保溫處理20分鐘，得料A；3)將料A與樹脂、硅油、納米二氧化硅、石灰、硝酸鈉、葉臘石粉、氯化亞銅、氯化鈷、單乙醇胺送入擠出機，擠出成基料，基料破碎成顆粒狀即得硬質管道復合材料。本發明提供一種新的用于生產硬質管道的復合材料，制成的管道性能優越，相比較現有塑料管道而言，具有更高的強度，抗老化、耐腐蝕、抗磨損性能更好，更加安全。
1001
0

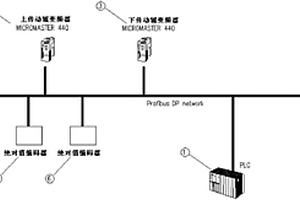

本發明公開了一種復合材料皮帶滾壓主機自動控制系統，由兩個分別控制復合材料皮帶滾壓機上、下傳動輥驅動電機的帶編碼器模板的變頻器，三個分別控制復合材料皮帶滾壓主機加熱區抬升輥、冷卻區抬升輥、中間抬升輥抬升電機的彼此相互串接的絕對值編碼器，PLC，人機界面通過過程現場通訊總線構成工業網絡，利用PLC通過變頻器控制上、下傳動輥轉速，利用PLC通過絕對值編碼器控制加熱區抬升輥、冷卻區抬升輥、中間抬升輥高度，并將控制參數和反饋數值送入人機界面顯示。本發明將傳動輥速度控制與加熱區、冷卻區、中間抬升輥高度控制部分融成一體，提高了系統可靠性和兼容性。
825
0
本發明公開了一種新型碳纖維增強硼酚醛樹脂復合材料及其制備方法，復合材料由以下原料制成：硼酚醛樹脂溶液、脫模劑和碳纖維布，本發明克服了現有技術的不足，本發明的碳纖維增強硼酚醛樹脂復合材料具有不燃燒、發煙率低、無毒氣體放出的優點，且不含鹵素、不含與基體不溶的阻燃性固體填料，該復合材料比熱容大于1.1J/g·K，導熱系數小于0.6W/(m.K)，同時具備優異的力學性能，耐燒蝕、抗沖刷、阻燃性能優異，是一種新型的碳/酚醛熱防護材料。
1032
0
本發明屬于隔熱材料加工技術領域，具體涉及一種輕質隔熱保溫復合材料的加工方法，包括浸泡料制備、混合物料制備、模壓成型。本發明相比現有技術具有以下優點：具有質量輕、耐高溫、高溫絕熱性能良好，無毒性，導熱效率低的優點，其中云母鱗片有助于提高材料韌性，能夠提高材料的機械強度，甘蔗渣粉、碳納米管和填料的使用能夠提高復合材料的耐高溫性，含水硅酸鎂和云母鱗片在復合材料中協同作用能提高材料的耐酸性腐蝕能力，用于壁爐的內襯材料能延長其使用壽命。
765
0
本發明公開了一種防電磁抗干擾的粉煤灰鋁基復合材料，其特征在于，由下列重量份的原料制成：鎳粉2-4、稀土元素1-2、粉煤灰微珠5-25、鋁鎂合金粉65-85、鋰粉4-6、銅粉4-6、聚乙烯醇0.5-1.1、蒸餾水適量；本發明添加的鎳粉具有屏蔽電磁干涉的作用，添加的稀土元素增強了復合材料的可塑性、可鍛性、強度、硬度，本發明的復合材料具有良好的防電磁、抗干擾、耐熱、可塑、可鍛的功能，且成本低，性能優異，值得推廣。
1166
0
本發明公開了一種耐潮濕的粉煤灰鋁基復合材料，其特征在于，由下列重量份的原料制成：氧化硼4-6、白炭黑3-4、粉煤灰微珠5-25、鋁鎂合金粉65-85、鋰粉4-6、銅粉4-6、聚乙烯醇0.5-1.1、蒸餾水適量；本發明解決了增強體與鋁基基體分散性差、潤濕性不好的問題，添加的氧化硼增強了復合材料的防潮、硬度和耐火性能，添加的白炭黑增強了復合材料的耐高溫、阻燃、絕緣性能，本發明工藝簡單，整體反應溫度也較低，安全可靠。
801
0

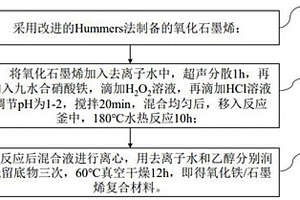

本發明公開一種氧化鐵/石墨烯復合材料的制備方法及其應用，包括以下步驟：S1：采用改進的Hummers法制備的氧化石墨烯；S2：將氧化石墨烯加入去離子水中，超聲分散1h，再加入九水合硝酸鐵，滴加H2O2溶液，再滴加HCl溶液調節pH為1?2，攪拌20min，混合均勻后，移入反應釜中，180℃水熱反應10h；S3：將反應后混合液進行離心，用去離子水和乙醇分別潤洗留底物三次，60℃真空干燥12h，即得氧化鐵/石墨烯復合材料。本發明制出的Fe2O3+RGO?2復合材料用作電極材料時，在1M的KOH電解液中存在明顯的贗電容效應，電流密度為5mV/s時的體積比電容高達256.11F/g，具有較好的倍率性能和循環穩定性，在500th下循環后的比電容保持率高。
721
0

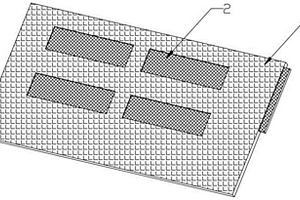

本發明公開了一種用于超級電池表面散熱的烯碳復合材料，包括位于外側的聚四氟乙烯防護層和位于內側的烯碳導熱層，聚四氟乙烯防護層的正反面上設有若干個用于烯碳導熱層吸熱的沉槽，聚四氟乙烯防護層的側面設有用于烯碳導熱層將熱導出的缺口；通過聚四氟乙烯防護層的作用，以類似于剛撓結合板的設計方式，通過若干個吸熱凹槽，將烯碳復合材料直接作用在超級電池的表面，并通過聚四氟乙烯的防護作用，防止烯碳復合材料(AFG)將熱量傳遞至其他精密元件的表面，從而既保證了吸熱效率，又起到了一定的防護效果。適用于電動汽車之類的能源密度、電子元器件密度均較高的產品中。
1115
0
一種高分散性碳納米管/聚苯乙烯納米復合材料的制備方法，首先對碳納米管進行酸化處理，進而對其表面進行功能化改性，即采用重氮鹽法利用含有磺酸基團的有機小分子對碳納米管進行磺化處理，對碳納米管潤濕性進行調整，在提高碳納米管在水中分散性的同時，使之具有雙親性能；然后再以磺化改性的碳納米管為固體粒子穩定劑、苯乙烯為單體，超聲得到Pickering乳液，再采用Pickering乳液聚合的方法聚合得到碳納米管/聚苯乙烯納米復合材料。本發明的制備方法提高了碳納米管在聚苯乙烯中的分散性，得到高分散性的碳納米管/聚苯乙烯復合材料，具有反應條件溫和、重復性好、能耗低、易于操作的特點，便于工業化實施。
712
0

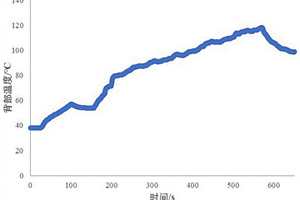

本發明公開了一種可陶化耐燒蝕用樹脂基復合材料及其制備方法，該復合材料包含20?80重量份可陶化耐燒蝕特種樹脂和20?80重量份纖維增強體?？商栈蜔g特種樹脂的組成包括：50?80重量份炔丙基化酚醛樹脂，5?10重量份聚乙酰丙酮鉿，5?10重量份聚乙酰丙酮鉭，1?5重量份的烯丙基化苯基聚硅乙炔，1?5重量份的高分子燒結助劑，1?5重量份的化學抗氧化組份，5?25重量份的氧化鋁包覆的納米碳空心微球，1?5重量份的納米陶瓷粉體，1?5重量份的陶瓷晶須。本發明所述的樹脂基復合材料不僅具有輕質、低熱導和耐燒蝕和抗氧化等優點，同時具有高強和耐啟動沖刷的優點，可廣泛應用于極端熱場環境的外防熱系統。
1182
0
本發明屬于箱包材料加工技術領域，具體涉及一種提高箱包抗菌型手持部耐清洗能力的復合材料，所述復合材料在織物表面的固著量為40?80g/㎡，其制備包括復合粒子制備和復合材料制備。本發明相比現有技術具有以下優點：本發明中科學配比制備復合粒子的原料能得到結構致密的團聚體，能有效增強納米無機離子銀抗菌性能，延長其抗菌耐久性，復合粒子比表面積大，容易清潔，同時與聚氨酯預聚物等材料復合，能夠得到在高溫、高濕條件下結構穩定的材料，經洗滌液多次清洗或洗刷工具多次刷洗后，仍能具有較強的抗菌性。
本發明公開了一種用改性氧化鋅?硅藻土制備防霉抑菌且阻燃的竹塑復合材料的方法，將竹渣干燥后粉碎，用NaOH溶液浸泡處理，再與硅烷偶聯劑乙醇溶液混合，加熱回流反應得到堿?硅烷偶聯劑復合改性的竹粉；將硅烷偶聯劑改性納米氧化鋅與乙醇混合分散后噴灑在復合改性竹粉上，烘干得到防霉改性竹粉；將硅藻土干燥后用硅烷偶聯劑干法處理，再與聚磷酸銨和季戊四醇復配得膨脹型阻燃劑；將PA6干燥后與防霉改性竹粉、膨脹型阻燃劑和改性劑混勻，熔融共混，冷卻造粒。本發明對竹塑復合材料的制備方法進行了特殊的改進處理，有效的改善了竹塑復合材料的綜合使用品質，制得的聚丙烯復合塑料具有很強的防霉抑菌能力，且力學特性優良，阻燃性能好。
1057
0
本發明公開了一種木塑復合材料的制備方法，包括如下步驟：（1）木粉處理、（2）纖維填料處理、（3）混煉造粒、（4）擠出成型。本發明對木塑復合材料的制備方法進行了特殊的改進處理，在各步驟的共同配合作用下，最終制得的PVC木塑復合材料具有良好的耐磨、抗彎、耐沖擊強度等，且其致密度高，吸水膨脹率低，綜合品質好，極具推廣使用價值。
966
0
本發明公開了一種高溫防熱樹脂復合材料的制備方法，涉及復合材料生產技術領域，將膠液加入浸膠槽中，然后開動浸膠機，將除濕后的無堿玻纖布浸入浸膠槽內，浸膠結束后收卷、裁剪，制得預浸布，將100T四柱油壓機加熱，模具涂外脫模劑，待模具溫度升到120℃并穩定后，將預浸布按設計層數鋪層并放入模具內進行壓制，待模具自然降溫至60℃以下時卸模，即得高溫防熱樹脂復合材料。本發明所制符合材料可用于武器裝備的熱防護材料、燒蝕材料、功能材料等，還可用于民用工業的高溫、隔熱、阻燃、耐磨等特殊要求領域。

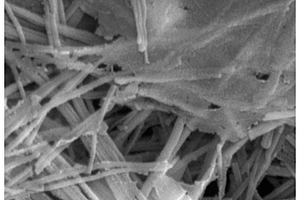

本發明公開了一種棒狀四氧化三鈷/石墨烯納米復合材料的制備方法及應用。包括以下步驟：將硝酸鈷和尿素置于石墨烯懸浮液中，充分混合均勻，于170～190℃水熱3～5h后收集洗滌生成的固體產物，冷凍干燥后在氬氣氣氛下煅燒得到棒狀四氧化三鈷/石墨烯納米復合材料。通過控制硝酸鈷和尿素比例，以簡單的方法高效率地制備棒狀四氧化三鈷/石墨烯納米復合材料。
796
0

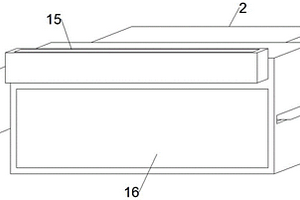

本發明涉及層壓裝置技術領域，且公開了一種用于烯碳復合材料制備的高效復合層壓裝置，解決了現有層壓裝置工作效率低以及在壓合后不能夠快速對烯碳復合材料進行烘干的問題，其包括殼體，殼體的背面設置有加熱箱，殼體內部的一端設置有層壓組件，層壓組件由若干第一壓輥組、若干第二壓輥組和第三壓輥組構成，第一壓輥組的一側設置有第一涂布頭，第二壓輥組的一側設置有第二涂布頭，第三壓輥組的一側設置有第三涂布頭，殼體內部的一端設置有導料組件，導料組件由若干導料輥和出料導向輥構成；通過該復合層壓裝置能夠實現同時對多層結構進行同步壓合，使得烯碳復合材料快速層壓成型，在層壓的過程中能夠實現快速均勻烘干，提高加工效率。
942
0
本發明公開一種石墨烯?環氧樹脂復合材料的制備方法，包括以下步驟：1)質量份數計，雙酚A類環氧樹脂20～60份，環氧氯丙烷80～100份，0.5～0.7mg/mL的石墨烯2～7份放入反應釜中攪拌均勻，攪拌30～40min，溫度50～70℃，靜止1～2H分層，將上層溶液倒出；2)步驟1)中的下層溶液繼續反應，保持溫度80～150℃，高速攪拌反應6～8H；3)在步驟2)的條件下加入4～10份的雙氰胺固化劑，脲類促進劑0.2～1份，混合攪拌均勻，80℃溫度條件下真空固化1～2H，100℃溫度條件下真空固化1～2H，在150℃溫度條件下真空固化2～4H，得到固化的石墨烯?環氧樹脂復合材料。制備出的石墨烯?環氧樹脂復合材料具有分散性好、電導率高、硬度大的優點。
838
0
本發明提供一種用于玻璃切割機工作臺面的絨布復合材料，涉及玻璃機械領域，由絨布、石墨粉、石蠟、硅油制成，以絨布作為基礎材料，在絨布的表面噴涂由石墨粉、石蠟和硅油組成的混合物，每平方米的絨布表面噴涂混合物25g，其中包含墨粉4.5g、石蠟8.5g、硅油12g，混合物是以高溫高壓的氮氣為載體噴涂在絨布上，氮氣的溫度為85?90℃，氮氣噴出的流速為3m/s。本發明提供的絨布復合材料具有良好的彈性，相比較傳統絨布，本發明的絨布復合材料表面摩擦力小，并具有更好的延展性和抗磨損性能，彈性回復能力強。
1174
0
本發明公開了一種磁性石墨烯基氧化鋅納米復合材料的制備方法，包括：A.用有機小分子對石墨烯進行磺化改性，制得在水中具有高分散性能的磺化石墨烯；B以磺化石墨烯、氯化鈷和三氯化鐵為原料，采用共沉淀法合成具有磁性能的石墨烯/鈷鐵氧體納米磁性石墨烯；C.以磁性石墨烯、氧化鋅粉末為原料，采用水熱法制備磁性石墨烯基氧化鋅納米復合材料。該復合材料作為污水處理劑可以高效地降解水中亞甲基藍等有機污染物，通過外加磁場的作用對污水處理劑回收和再利用，具有優異的光催化降解性能、良好的可回收和再生性能，非常適用于水中有機污染物的治理，對環境保護和可持續發展有重要意義和應用價值。
977
0
本發明公開了一種提升PVC木塑復合材料品質的填料的制備方法，包括如下步驟：（1）去污處理、（2）表面活性處理、（3）煅燒處理、（4）一次浸泡處理、（5）二次浸泡處理、（6）干燥處理。本發明制備方法制得的填料能有效的改善PVC木塑復合材料的整體品質，提升了其耐溫、耐腐、耐磨、耐沖擊等特性，明顯延長了PVC木塑復合材料的使用壽命，具有很好的經濟效益和推廣價值。
本發明公開了一種LED用納米氧化鑭改性蒙脫土增強聚苯硫醚的高導熱復合材料，該復合材料以經過納米氧化鑭高溫改性后納米蒙脫土作為增韌補強填料，并在其表面摻混硬脂酸，這種改性填料與聚苯硫醚具有良好的相容性，納米粒子間的團聚現象顯著降低，熱穩定性更佳，在熔煉過程中與聚苯硫醚的分散結合性更好，有效的改善了聚苯硫醚的加工性能和力學性能，而改性的聚苯硫醚母粒與導熱粉體間有良好的吸附共混性，材料的導熱性極大提高；本發明以簡單高效的手段制備得到了力學性能與導熱性能均佳的復合材料，在LED封裝方面有廣闊的應用空間。
958
0
本發明公開了一種高性能防隔熱用樹脂基復合材料及其制備方法，該復合材料包含20?80重量份的高性能防隔熱特種樹脂和20?80重量份的纖維增強體，其中，高性能防隔熱特種樹脂由炔丙基化酚醛樹脂、聚乙酰丙酮鋯、苯基聚硅乙炔、硅硼碳氮前驅體及系列功能性填料組成。本發明制備出的復合材料具有輕質、低熱導和耐燒蝕和抗氧化等優點，可廣泛應用于極端熱場環境的熱防護系統。
1040
0
本發明公開了一種抗靜電性高的粉煤灰鋁基復合材料，其特征在于，由下列重量份的原料制成：二氧化硅溶膠4-6、碳化硅陶瓷渣粉7-10、粉煤灰微珠5-25、鋁鎂合金粉65-85、鋰粉4-6、銅粉4-6、聚乙烯醇0.5-1.1、蒸餾水適量；本發明添加的二氧化硅溶膠增強了增強體之間的粘結性，且提高了復合材料的耐火性、耐高溫、耐老化和抗靜電等方面的性能，添加的碳化硅陶瓷渣粉廢物利用，增強了復合材料的強度和硬度，本發明節能環保，大大提高廢物利用率，降低社會資源，帶來巨大的經濟效益和社會效益。
778
0
本發明提出了一種橡膠復合材料及其在吸砂膠管中的應用，所述橡膠復合材料按重量份包括如下原料：氧化石墨烯/丁苯橡膠復合膠35?45份、丁苯橡膠85?95份、白炭黑5?15份、硬脂酸1?5份、納米氧化鋅1?5份、粘合劑1?3份、硫化劑1?3份、硫化促進劑0.5?1份和防老劑1?3份；其中，所述氧化石墨烯/丁苯橡膠復合膠是通過將異氰酸酯功能化氧化石墨烯和丙烯酸接枝改性丁苯橡膠進行混煉得到。本發明提出的一種橡膠復合材料及其在吸砂膠管中的應用，所述橡膠復合材料具有高耐磨、高強度的優異性能，有效保證了其在吸砂膠管中的耐磨使用性能。
989
0
本發明涉及復合材料技術領域，尤其涉及一種造紙廢棄物/聚乙烯復合材料的制備方法。本發明利用三聚磷酸鈉對自制鎂鋁水滑石進行表面改性，P3O105?以不同類型的?O?P?O?鍵吸附于自制鎂鋁水滑石表面，并分別與自制鎂鋁水滑石中的鎂離子和鋁離子發生配位鍵合反應，從而形成一層保護膜，降低自制鎂鋁水滑石粒子表面極性，從而提高了自制鎂鋁水滑石與PE基材的相容性，在自制鎂鋁水滑石吸熱分解過程中，得到堿性多孔導熱氧化物，將其與PE基材表面的炭化產物結合形成保護膜，有效阻止熱量和氧氣的侵入，進一步提高造紙廢棄物/聚乙烯復合材料的阻燃性，可具有廣闊的應用前景。
中冶有色為您提供最新的安徽蚌埠有色金屬理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年08月05日 ~ 07日
