本實用新型涉及一種快速排屑砂礫石地層繩索取心鉆具,屬于地質鉆探鉆具設備技術領域。技術方案是:彈卡總成回收管(2)上沿圓周方向均勻設置多個水槽(15);彈卡座上設置多個彈卡板(3),彈卡座下端通過轉接頭與懸掛接頭連接,懸掛接頭與外管(5)之間設有懸掛環(4);所述懸掛環(4)沿圓周方向均勻設置多個通水槽(16);所述外管下端設置扶正器(7),扶正器(7)上軸向設置多個預留槽(11),預留槽(11)內設有耐磨塊(9)。本實用新型的有益效果是:實現了砂礫石地層中鉆進效率高,內管打撈成功率高,水流通暢,鉆具內不結泥皮,水泵壓力平穩,減少夾鉆及燒鉆事故的發生,保證鉆孔的高效安全鉆進。
本實用新型屬于地質土壤檢測領域,具體公開了一種土壤檢測用土壤快速干燥篩選裝置,包括外殼、干燥內箱體與攪拌分篩結構,所述外殼呈圓筒狀且其底端設有出料通道,外殼內側設有干燥內箱體,外殼頂部裝設有電機,外殼下部兩側及上部一側分別設有滑動長槽、進料口;所述干燥內箱體具有干燥腔,干燥腔內設有加熱板,干燥內箱體底端通過下料管連接有錐形下料通道,且錐形下料通道與出料通道連通;所述攪拌分篩結構包括轉動柱、分篩板與震動下料組件,轉動柱傳動連接于電機軸端,轉動柱上設有攪拌桿、分篩板。本實用新型采用電加熱板加熱的方式,并配合攪拌分篩結構,從而使得土壤樣品干燥效率高,各個部位的土壤樣品干燥均勻。

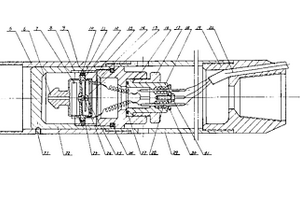

本實用新型涉及一種鉆套管井內切斷裝置,屬于地質勘察設備技術領域。技術方案是:導向套(6)、主軸(7)和壓縮彈簧(10)設置在管狀結構內,導向套(6)固定在主軸上,主軸上套設有壓縮彈簧(10);主體(13)與管狀結構的前端相連接,頂尖(14)通過主體(13)的前端開口插入到主體(13)的刀頭容納腔(16)內,主軸的前端通過主體的后端開口進入到主體的刀頭容納腔內,刀頭(12)后端通過銷軸(11)與主軸(7)前端鉸接,主體的側壁上設有與刀頭容納腔相連通的刀頭伸出口(17)。本實用新型的積極效果:可在鉆孔中內任意位置對鉆桿、套管進行切斷作業,最大程度的回收鉆孔內卡死的鉆桿、套管,節約成本。
本實用新型涉及一種擴孔鉆頭,屬于地質勘探用工具技術領域。技術方案是:包含鉆頭鋼體(1)、鉆頭工作層(2)、側水口(3)、下水口(4)、外水口(5)和阻擋板(6),鉆頭鋼體(1)端部設有鉆頭工作層(2),所述鉆頭工作層(2)呈外椎體結構,鉆頭工作層(2)上設有下水口(4),鉆頭鋼體(1)的側壁上設有側水口(3),側水口(3)與下水口(4)連通,鉆頭鋼體(1)的外壁上設有外水口(5),鉆頭鋼體(1)的內壁上設有阻擋板(6),所述阻擋板(6)位于側水口(3)與下水口(4)之間。本實用新型的有益效果是:能保證鉆頭沿原來的孔壁鉆進,不易跑偏。而且在鉆孔出現漏水等情況時,還能夠很好的達到擴孔目的。
本實用新型涉及一種自動井水水位水溫檢測儀,屬于水文地質井水水位檢測技術領域。技術方案是:包含壓力溫度傳感器(1)、短信貓(2)和接收機(3),壓力溫度傳感器設置在井下水中,通過信號線(6)與位于井上的短信貓連接,短信貓的輸出通過無線網絡與接收機連接。本實用新型的有益效果:對水位水溫進行自動動態觀測記錄,并按照設定好的時間間隔或設定好的報警閥值,將信號傳到指定的指揮中心(智能手機或計算機),進行信號處理,不需要人到現場采集信號,實時收集動態信息,使用方便,準確度高。

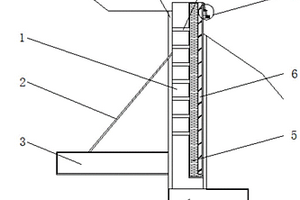

本實用新型涉及一種高陡邊坡生態恢復治理的飛掛土槽結構,屬于環保技術領域。技術方案是:主筋(2)一端固定在巖石平臺(8)遠離山體巖石(1)的一側,另一端向上伸出;所述拉筋(6)一端固定在巖石平臺靠近山體巖石的一側,另一端向遠離山體巖石(1)一側的斜上方伸出,與主筋(2)向上伸出的部位焊接;所述鋼筋網(7)設置在主筋(2)上,噴射砼墻(5)設置在主筋和鋼筋網的周圍;所述波形模板(3)設置在噴射砼墻的內側;所述波形模板、山體巖石和巖石平臺之間設有營養種植土(4)。本實用新型的有益效果是:大幅度的降低生態修復的成本,簡易迅速的施工,見效快,控制了生態環境進一步的破壞,同時地質災害得到有效治理。
本實用新型涉及礦山植被修復建筑設施,具體是一種礦山邊坡綠化排水步道結構。包括排水盲溝、削力池、急流槽,沿邊坡坡度方向自上而下間隔設置臺階平臺,每個臺階平臺上設有一個緩解水流沖擊的削力池,相鄰兩削力池之間設有急流槽,急流槽的上、下端與削力池連通;每個臺階平臺的兩側設有沿邊坡走向橫向挖設的排水盲溝,排水盲溝與削力池通過排水管連通,排水盲溝將水匯集到削力池中;急流槽底部設有槽底跌水臺階作為步行通道。本實用新型具有排水、固定邊坡浮土、登上邊坡巡視多種用途,其結構簡單,施工方便,工期短,可以有效改變礦山邊坡的生態環境,為恢復礦區植被,減少水土流失,減輕地質災害威脅起到很大作用,保證了礦山的安全生產。
本實用新型涉及一種大口徑鉆具水路結構,屬地質勘察設備技術領域。技術方案是:接頭一(1)沿圓周方向設有多個斜水孔一(5),接頭二(2)內部設有水路三(6),尾端沿圓周方向設有多個斜水孔二(10),斜水孔一、水路三和斜水孔二依次連通,形成第一條水流通路;座環(4)的圓環外表面設有水路四(8),在上端面設有水路五(7),在下端面設有水路六(9),水路五水路四和水路六依次連通,形成第二條水流通路,上部水路(A)和下部水路(B)分別通過第一條水流通路和第二條水流通路相連通。本實用新型的積極效果:兩條水流通路的設置,改變了水流的方向和速度,減少水流在接頭處的沖擊力,避免造成接頭被沖洗液沖壞,造成事故。
本實用新型涉及一種薄壁鉆具用提取巖心卡簧,用于繩索取心鉆探,屬于地質勘探用鉆進技術領域。技術方案是:包含卡簧本體(1)、軸向缺口一(2)、軸向缺口二(3)和防滑螺紋(4),卡簧本體(1)呈錐形環狀結構,卡簧本體(1)內壁上沿圓周方向設有防滑螺紋(4),所述防滑螺紋(4)呈魚鱗型,卡簧本體(1)上沿軸向設有一個貫通整個卡簧本體(1)的軸向缺口一(2)和3-5個未貫通整個卡簧本體(1)的軸向缺口二(3),3-5個未貫通整個卡簧本體(1)的軸向缺口二(3)沿卡簧本體(1)的圓周方向均勻布置。本實用新型的有益效果是:能夠牢固的抱住巖心,防止巖心的脫落,提高巖心的提取率。結構簡單,使用方便。
本實用新型涉及一種便攜式電測水位計收放線穩定器,屬于礦山地質測量設備技術領域。技術方案是:包含制動螺栓(1)、支架(2)、固定裝置(3)和連接軸(6),所述支架(2)為U型結構,支架(2)的兩端分別設有制動螺栓(1),固定裝置(3)通過連接軸(6)固定在支架(2)上,所述固定裝置(3)包含調節螺栓(4)、穩定調節橡皮墊(5)、橡皮墊連接軸(7)和防滑膠墊(8),穩定調節橡皮墊(5)和防滑膠墊(8)之間通過橡皮墊連接軸(7)連接,防滑膠墊(8)上設有調節螺栓(4)。本實用新型的有益效果是:能夠避免電測水位計在收放線過程中,發生測線磨損和卡頓的情況,保證便攜式電測水位計能夠正常的使用。

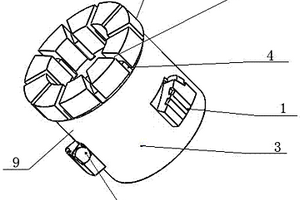

本實用新型涉及一種金剛石聚晶鉆頭,特別適用于泥巖繩索取心鉆探,屬于地質勘探用鉆進設備技術領域。技術方案是:包含鉆頭剛體4、聚晶1、工作層胎塊2、水道3,工作層胎塊設置在鉆頭剛體上,在工作層胎塊上排列著聚晶,工作層胎塊之間設有水道,鉆頭冠部整體為圓錐形。該鉆頭的工作層胎塊呈葉輪狀螺旋分布,在工作層胎塊唇面上排列著聚晶,鉆頭水道也呈螺旋狀分布,整個鉆頭冠部呈圓錐形。在泥巖中鉆進,時效比常規鉆頭提高50%—70%,鉆頭壽命提高一倍以上,在現有鉆頭無法進尺的泥巖中能夠順利進尺。
本實用新型涉及一種用于處理鉆進事故的復合鉆桿柱,屬于地質勘探用鉆頭技術領域。技術方案是:由上部鉆桿和下部鉆桿組成,所述上部鉆桿為較大口徑鉆桿,下部鉆桿為較小口徑鉆桿,較大口徑鉆桿和較小口徑鉆桿之間通過可拆卸結構連接,所述較大口徑鉆桿的內徑大于較小口徑鉆桿的外徑。本實用新型的有益效果:較大口徑鉆桿和較小口徑鉆桿組合使用,組合后的復合鉆桿柱用于處理鉆進事故,組裝和拆卸十分便捷,能夠便捷處理鉆進事故,降低鉆探成本。
本實用新型提供一種用于臨海富水環境的土巖二元基坑圍護結構,包括基坑主體,其上部的四周設有土層圍護結構,土層圍護結構包括:葷樁、止水鋼板和葷樁連接板;葷樁頂端設有冠梁,葷樁的樁腳設有鎖腳梁,鎖腳梁設于土層圍護結構和側墻間,側墻外壁設有巖層圍護結構,巖層圍護結構上方與鎖腳梁連接;葷樁連接板嵌入葷樁側壁,與葷樁固定連接,相鄰兩葷樁連接板通過止水鋼板密封連接。本實用新型采用葷樁與止水鋼板組成土層圍護結構,并在其底部通過鎖腳梁設置有巖層圍護結構,巖層圍護結構嵌入中風化巖層中,使圍護結構打入基坑底部,解決了處于水文條件復雜的臨海富水區域的土巖二元地質條件下的基坑施工難題,實現了基坑圍護及擋水隔水效果。

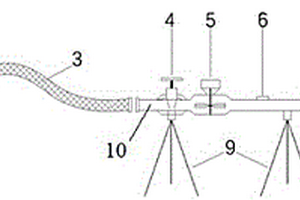

提供一種露天礦山邊坡透水監測裝置,包括集水器、集水器活動支架、導水軟管、閥門、水流量表、圓水準器、止回閥、出水口、測水管支架、測水管;集水裝置由集水器和集水器活動支架組成;導水管由導水軟管組成;測水管由閥門、水流量表、圓水準器、止回閥、出水口、測水管支架組成;集水器架設在透水或涌水點的下方;集水器排水口與導水軟管進水口相連通;導水軟管出水口與測水管入水口相連通;測水管連接有閥門、水流量表、圓水準器、止回閥、出水口、測水管支架;在集水器水平以下較平坦位置架設測水管支架;優點是:本裝置結構簡單,使用方便,可無人自主監測,最大程度的保障了測水數據的準確可靠,為邊坡穩定提供水文地質數據支持。

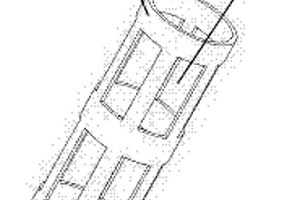

本實用新型涉及一種用塑料膨脹套管進行鉆孔護壁的專用膨脹套管,屬于地質勘探用鉆進技術領域。技術方案是:包含塑料膨脹套管管體(11)和通槽(12),塑料膨脹套管管體的壁上設有一個或一個以上通槽;用高強度塑料膨脹套管取代鋼套管,在需護壁的孔段形成一個帶有塑料膨脹套管的人造水泥孔壁,可以防塌、防漏水、防湧水、防掉塊,保證下一步的鉆探工作繼續進行。本實用新型克服了鋼膨脹套管膨脹時需要很高的拉力10-15噸,而且要配之復雜的膨脹工具問題,采用高強度塑料膨脹套管,不用配合膨脹工具,即可實現快速、可靠、低成本的質鉆孔護壁,用一個口徑將鉆孔鉆完,極大的提高了鉆探工作的效率。

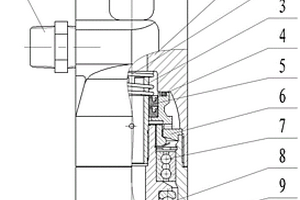

本實用新型涉及一種鉆探水龍頭,屬于地質勘探用附屬工具技術領域。技術方案是:提引體(1)側壁上設有進水口(11),進水口(11)與芯管(3)上端相連通,主軸(10)上端與芯管(3)下端相連接,主軸(10)與外殼(9)之間設有上下布置的雙列角接觸球軸承(7)和推力軸承(8);芯管(3)與提引體(1)之間設有密封支座(6),密封支座(6)與芯管(3)之間設有水密封組件(5),水密封組件(5)與提引體(1)之間設有壓縮彈簧(2),密封支座(6)與提引體之間通過壓緊O型圈(4)密封。本實用新型的積極效果:結構簡單,拆裝調節方便,易掌握;體積小,質量輕,易實現高速運轉,特別適合小口徑金剛石繩索取心鉆進。
本實用新型涉及一種高效導正擴孔鉆頭結構,屬于地質勘察技術領域。技術方案是:導正鉆頭之間設有導正鉆頭主水口(5),導正鉆頭主水口(5)下面設有導正鉆頭外側水口(4)和內側水口(6),在孕鑲金剛石鉆頭鋼體(9)的外表面沿圓周設有多個擴孔鉆頭,擴孔鉆頭由合金保徑(1)和復合片(2)組合在一起構成,擴孔鉆頭之間形成外側水道(3)本實用新型的有益效果是:集導正鉆頭與擴孔鉆頭于一體,能夠在普通鉆孔的基礎上擴大孔徑時使用,還能夠很好的達到擴孔目的,保證導正鉆頭與擴孔鉆頭的同軸度,防止孔徑偏,鉆頭效率高,導正效果好,在擴孔的同時有導正作用,能保證鉆頭沿原來的孔壁鉆進,不易跑偏,結構簡單,使用方便。

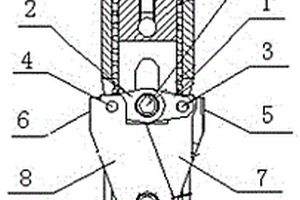

本實用新型涉及一種防脫卡彈卡鉗機構,用于繩索取心鉆探中彈卡總成,屬于地質勘探用鉆進技術領域。技術方案是:彈卡鉗一(7)和彈卡鉗二(8)的一端鉸接構成彈卡鉗,該端通過旋轉軸四(15)與彈卡架(16)鉸接,彈卡鉗一(7)和彈卡鉗二(8)的另一端分別通過旋轉軸一(3)、旋轉軸二(4)與連桿一(1)和連桿二(2)鉸接,連桿一和連桿二的另一端通過旋轉軸三(11)與回收管(9)鉸接,連桿一(1)、連桿二(2)和彈卡鉗一(7)、彈卡鉗二(8)構成四邊形結構或三角結構,回收管內設有彈簧(10)。本實用新型的有益效果是:連桿一和連桿二呈水平或內凹狀態,彈卡鉗不會輕易回收;只有在提升回收管時,彈卡鉗才能回收。
本實用新型公開了一種泥石流監測用具有雨水導流功能的水位監測裝置,涉及地質工程技術領域。本實用新型包括豎柱,豎柱的一側方設置有橫柱,橫柱的外端面連接的支撐板的上表面連接有雷達式水位計,橫柱的下方設置有液壓缸,液壓缸的前后兩表面上部對稱連接有第三耳座,橫柱的前表面靠近支撐板的一側貫穿連接有第二軸銷,第二軸銷的前后兩端均與第三耳座的內表面轉動連接,豎柱一側上方設置有雨水導流組件,雨水導流組件包含有水流傳感器、空心筒和半弧形筒。本實用新型通過設置液壓缸、橫柱和雨水導流組件,液壓缸和橫柱的存在,使得操控液壓缸帶動雷達式水位計移動,進而調整雷達式水位計的高度,以及雨水導流組件的存在,增加了該裝置的功能性。
本實用新型提供一種洗井裝置,包括污泥排出管以及設置在井口的污泥池,污泥排出管頂端設置于污泥池中,還設有注水管,注水管出水中位于井內;所述污泥排出管底部與混合腔密封連接;混合腔包括上部漏斗形吸渣室以及直筒形攪拌室,吸渣室與攪拌室一體成型;混合腔上部還設有空氣連接端,該空氣連接端通過空壓空氣輸送管與空氣壓縮機相連,此裝置使用時混合腔深插泥砂之中,利用水壓及大氣壓使混合腔底部形成密封,利用高壓空氣推送泥漿,降水井深度可以按照地質條件計算深度進行施工,不需要在計算深度上加大深度,同時在后期增加的沉渣中,采用施工方法將沉渣洗出,易于控制,清污速度快,節省費用,保證工程要求的降水水位。
本實用新型屬于地質行業巖石礦物樣品研制技術領域,具體涉及一種礦物樣品薄片磨制吸附裝置。主要由手指扣、吸附腔、擠壓板、擠壓桿、彈簧倉、排氣通道、排氣鉸板、排氣閥、吸附薄膜、出氣口組成,本裝置使得在礦物樣品研制過程中不再用手指粘住玻璃薄片,通過真空負壓作用,用吸盤粘住玻璃薄片,使薄片磨制不再需要技術經驗,降低了磨制薄片的難度,消除了人體傷害風險同時可調節加固吸附力,且方便取卸玻璃薄片。

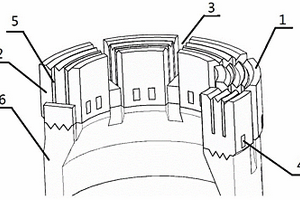

本實用新型涉及一種新型金剛鉆頭,屬于地質勘探用鉆進設備技術領域。技術方案是:所述合金粉胎體(1)為徑向的多層結構,相鄰兩層之間設有分層金屬(5),所述分層金屬(5)為不銹鋼圈,鋼體(6)與合金粉胎體(1)和分層金屬(5)通過燒結成為一體,構成鉆頭胎體,相鄰兩層合金粉胎體與之間的不銹鋼圈成為一體,鉆頭胎體構成分層結構;鉆頭胎體沿圓周均勻設置多個水口(3)。本實用新型的積極效果:加入整體的不銹鋼圈進行分層,由于整體的不銹鋼圈自身存在強度,固燒結過程中不會發生變形,燒結成型后能夠很好的達到預期的分層效果,能夠很好的達到鉆進的目的,適用各種地層,提升金剛石鉆頭使用壽命。

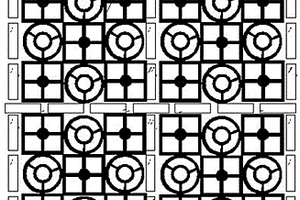

本實用新型涉及一種礦山植被修復空心磚結構擋墻,屬于礦山植被修復建設技術領域。本實用新型的技術方案是:空心磚結構擋墻(1)砌筑在露天礦采場邊坡(7)上,植被培養土層(8)攤開鋪在空心磚結構擋墻(1)的上面,環保覆綠網(9)覆蓋在植被培養土層(8)和空心磚結構擋墻(1)的上面。本實用新型通過在露天采場采完礦的礦區邊坡上砌筑空心磚結構擋墻并覆蓋植被,就地取材,結構簡單,砌筑方便,不影響生產,利于環境保護,有效改變礦山露天采場的生態環境,恢復礦區植被,減少水土流失,減輕地質災害威脅,保證了礦山的安全生產。

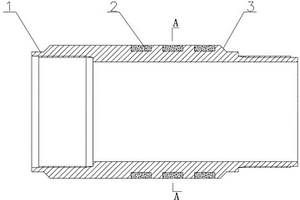

本實用新型涉及一種鉆探取土用擴孔器,屬于地質勘探用鉆進技術領域。技術方案是:鋼體(1)為中空柱狀結構,兩端分別設有公螺紋和母螺紋;鋼體(1)外表面沿圓周方向上設有多個交替設置的流水平臺(4)和保徑凸臺(5),保徑凸臺(5)上鑲嵌有保徑合金(2),保徑合金(2)與保徑凸臺(5)的外表面均為弧形,并位于同一弧形面上,該弧形面所在圓周的直徑與鉆頭的外徑相同。本實用新型在鉆進過程中,保徑凸臺與流水平臺交替布置,沒有突出的尖棱,不會對孔壁進行刮削,不會造成鉆孔坍塌;流水平臺與鉆孔孔壁之間的空隙使水路過流面積加大,避免由于泥沙積聚對擴孔器下端的磨損。
本實用新型公開了一種抗滑樁與錨索、錨固洞結合的邊坡治理結構,包括樁體、固定索、吸水管、防護板和支撐板,所述樁體的外側開設有澆灌孔,所述樁體的底端開設有固定孔,且固定孔與澆灌孔相連接,所述樁體的一側開設有固定洞,且固定洞的一側與澆灌孔相連接,所述樁體的內部均勻開設有出水孔,所述樁體的兩端皆開設有安裝槽,且安裝槽的內部設置有防護板,所述防護板的一側開設有空槽。該抗滑樁與錨索、錨固洞結合的邊坡治理結構雨水通過出水孔下落至集水槽內,接著通過啟動水泵通過吸水管對集水槽內收集雨水進行排水,可以實現疏水、排水,避免造成地質災害情況。
本申請涉及一種測井滑輪的固定支撐裝置,屬于地質勘查技術領域,其包括立柱,立柱的頂端固定有套筒,套筒的外壁上固定有兩個平行設置的安裝耳座,測井滑輪安裝在兩個安裝耳座之間,立柱的底端螺紋連接有鉆桿,鉆機平臺地面上固定有對鉆桿進行夾緊固定的自重夾持器。本申請具有固定牢靠、使用簡便、保證測井滑輪穩定性的效果。

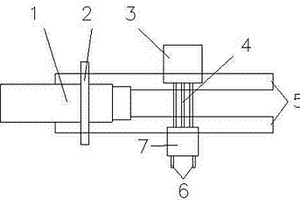

本實用新型涉及一種管端外螺紋加工后在線感應加熱淺層硬化裝置,屬于地質鉆探管加工處理技術領域。技術方案是:包含車床卡盤(2)、感應加熱變壓器(3)、感應器(4)、車床大滑板(5)、車床小滑板(6)和車床刀架(7),感應加熱變壓器和感應器連接,構成感應機構,安裝在車床小滑板前端,車床小滑板的后端為車床刀架;車床卡盤設置在車床大滑板上。本實用新型的積極效果:硬化深度為0.4-0.8毫米,不超過薄壁工件厚度的20%,即保證工件的硬化效果又保證工件具有一定的韌性;在車床上直接安裝感應機構,簡單易行,可有效的保證硬化效果;避免了二次裝卡帶來的不同心問題,可保證硬化層的均勻;動作可靠,反應靈敏,保證淺層硬化的質量。

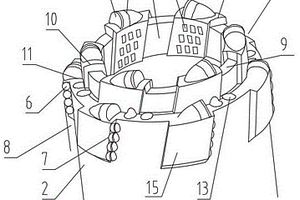

本實用新型涉及一種復合片取心鉆頭,屬于地質勘探用鉆進設備技術領域。技術方案是:鉆頭胎體(1)外側為臺階狀結構,第一層臺階(10)和第二層臺階(11)上分別設有多個胎塊一(14)和胎塊二(15),胎塊一和胎塊二上均設有復合片定位穴,復合片定位穴(4)內設置復合片(3);相鄰兩個胎塊一(14)之間設有水口(9),相鄰兩個胎塊二之間設有側噴水口(13)。本實用新型的有益效果是:安裝復合片的鉆頭胎體為上下兩層臺階結構,以便在鉆進過程中更好的破碎巖石,減少鉆進阻力,螺旋水口按照鉆頭的旋轉方向設計,能更好地保證水路暢通,冷卻鉆頭,延長鉆頭的使用壽命,側噴水口能更好地冷卻保徑超硬材料,起到良好的保徑效果。

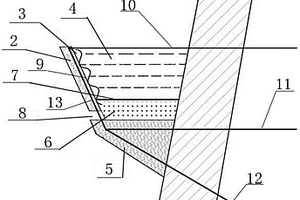

本實用新型涉及一種礦山環境恢復治理的噴砼飄臺結構,屬于環保技術領域。技術方案是:飄臺基礎支架固定在邊坡圍巖(1)上,飄臺基礎支架的底部設置在砼澆筑層(5)內,砼澆筑層與邊坡圍巖相鄰;飄臺基礎支架上設有鋼筋網(9),鋼筋網的周圍設有噴砼層(2);所述波形模板(3)設置在噴砼層的內側,位于砼澆筑層的上方;所述砼澆筑層、波形模板與邊坡圍巖之間構成飄臺結構,飄臺結構底部設有排水孔(8),飄臺結構內從下向上依次設有中粗砂(6)、土工布(7)和營養種植土(4)。本實用新型解決礦山及采石場生態恢復治理中高陡邊坡施工難的問題,減少生態環境的進一步破壞,簡易迅速的施工,見效快,對地質災害隱患也進行有效的治理。
