北京北京有色金屬功能材料技術理論與應用

顏色多變、循環穩定的PANI電致變色薄膜的制備方法 948

 0

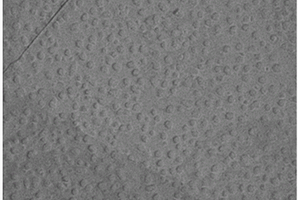

顏色多變、循環穩定的PANI電致變色薄膜的制備方法，屬于功能材料技術應用領域。首先配制硫酸的乙醇溶液，加入苯胺單體，得到電沉積PANI前驅體溶液；采用電沉積PANI前驅體溶液進行電沉積，再以硫酸乙醇溶液為電解質進行循環伏安測量。在不同電壓下聚苯胺薄膜顏色從淺黃色變為綠色，再變為藍色，顏色變化多樣。本發明制備的PANI薄膜循環穩定性好、均勻性好。

高流動性耐高溫粘結NdFeB預制磁粉的制備方法 1175

 0

一種高流動性耐高溫粘結NdFeB預制磁粉的制備方法，屬于功能材料技術領域。本發明通過改變混粉工藝，在高耐溫液體粘結劑混合NdFeB磁粉的表面再混合一層固體粉末粘結劑，一方面能夠大幅度的提高粉末流動性能，另一方面也能保持其粘結體系的力學性能及耐溫性能，使其工作環境溫度達到200℃。在整個實施過程中，操作簡單、適合大規模生產，具有較高的經濟價值，在永磁材料領域具有較大的應用空間。

抗電磁輻射的保溫板材及其制備方法 993

 0

本申請提供一種抗電磁輻射的保溫板材，所述保溫板材含有尖晶石型鐵酸鹽。本發明實施例的抗電磁輻射的保溫板材，采用尖晶石型鐵酸鹽作為主要吸波材料，輔以添加劑，分散于礦棉吸聲裝飾板中，實現對電磁波的吸收，達到室內防電磁輻射的目的。以尖晶石型鐵酸鹽作為吸波功能材料，首次用于礦棉吸聲板中賦予其新的功能，在2～18GHz范圍內電磁波具有優異吸波功能。本發明采用直接將尖晶石型鐵酸鹽添加保溫板材內，生產工藝與原板材生產工藝相同，簡單易行。

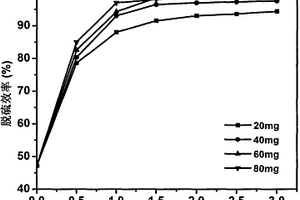

用于油品脫硫的多酸基負載型催化劑及其制備方法 733

 0

一種對油品中的含硫化合物具有良好脫除效果的多酸負載型催化劑及其制備方法，屬于功能材料技術領域。該材料是由氨基修飾的為γ-Al2O3、擬薄水鋁石及SiO2摻雜型γ-Al2O3或其中一種為載體，通過浸漬方法負載多酸而得，其制備方法：惰性氣氛下使載體同含有3-氨丙基基團的活性化學試劑反應，在載體表面共價鍵合上氨基基團。經過洗滌、干燥、稀酸溶液中浸泡的過程，使得載體表面帶上正電荷。之后，通過載體在多酸水溶液浸泡、洗滌、干燥處理，即得到催化劑POMs-NH2-Al2O3。該催化劑用于氧化脫硫反應不但催化氧化效率高、可重復使用、價格低廉，而且因其良好的機械性能，分離、回收、重復使用非常方便。

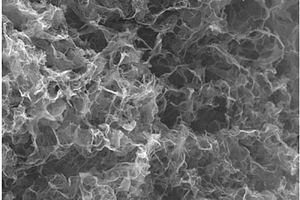

泡沫狀三維石墨烯的制備方法 1198

 0

本發明在于提供一種泡沫狀三維石墨烯的制備方法，屬于功能材料領域，首先，利用Hummers法來剝離石墨得到純凈的氧化石墨烯溶液；其次，將通過蒸餾水稀釋的氧化石墨烯溶液和吡咯的混合，混合后其濃度為0.3mg/ml～0.4mg/ml，并將該溶液注入反應釜中進行反應；接著，對泡沫狀三維石墨烯進行冷凍干燥，最后，真空并高溫退火3小時，最終形成密度約2.1±3mg·cm-3泡沫狀三維石墨烯，該方法工藝簡單、產出率高、質量好，適合大批量生產，而制備出來的產物具有超輕和超高吸附性能的特點。

負載染料的主客體復合交聯溶菌酶晶體的制備方法 1014

 0

本發明公開了屬于主客體復合功能材料制備技術領域的一種負載染料的主客體復合交聯溶菌酶晶體的制備方法。該方法通過簡單的溶液浸漬法,將染料負載在交聯溶菌酶晶體的孔道中,客體材料與孔道中的骨架結構之間發生化學作用,形成受空間限域的納米粒子,從而固定于復合晶體孔道中。本發明可以通過改變染料溶液體系與交聯溶菌酶晶體的反應條件實現對主客體復合交聯溶菌酶晶體孔道中染料的負載量、光學性能的優良進行有效調控。本發明的方法工藝流程簡單、可控性強、產品可重復率高。

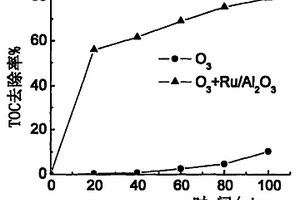

Ru/Al2O3催化臭氧氧化催化劑及其微波合成方法 790

 0

Ru/Al2O3催化臭氧氧化催化劑及其微波合成方法，屬于水處理 技術和環境功能材料領域。本發明公開了一種 Ru/Al2O3催化臭氧氧化催化劑，其載體為 Al2O3，活性組分為RuO2，負載 量為0.1～2.0wt.％。本發明還公開了上述催化劑的合成方法， 步驟為：采用等體積浸漬法將1g/L～20g/L的 RuCl3溶液和 Al2O3載體等體積混合；在10～30℃下，搖床中浸漬，然后干燥 2～12小時；最后微波加熱得到成品催化劑，其中微波加熱功 率為100～700W，加熱時間為3～20min。本發明所述催化劑 在中性pH條件下，對于內分泌干擾物、酚類物質、小分子酸 類等物質都具有很好的去除效果。

體心立方結構五氧化二釩納米材料的制備方法 996

 0

本發明公開了屬于功能材料制備技術范圍的一種體心立方結構五氧化二釩納米材料的制備方法。該方法是以釩片作為蒸發源,在真空中的直接蒸發方法,實現了在較低溫度下直接生長單晶五氧化二釩納米材料?？朔爽F有技術的缺陷,因此相比較之下具有很大的優勢。該材料具有隨著溫度的變化,從室溫到300℃的溫度區間內,溫度-電阻曲線在120℃附近存在拐點的特別的電學性能。其制備工藝操作簡單,用時較短。因而在制備溫度傳感器、氣體分子傳感器等傳感器件和在制備電學與光學開關方面具有廣泛的應用前景。

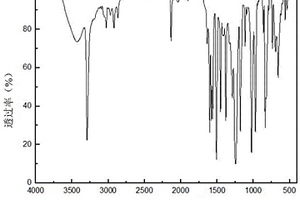

主鏈含吡啶環芳族雙酚型端炔丙基醚樹脂及其制備方法 1410

 0

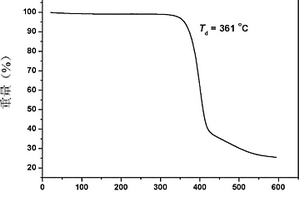

本發明公開了一種主鏈含吡啶環芳族雙酚型端炔丙基醚樹脂及其制備方法，該樹脂的結構式為制備該樹脂采用相轉移催化反應法。制得的樹脂結構中含有炔丙基醚結構，并引入了吡啶環，使得樹脂固化產物耐熱性能優異。本發明的主鏈含吡啶環芳族雙酚型端炔丙基醚樹脂可應用于耐高溫復合材料的樹脂基體、耐高溫膠粘劑、特種涂料、陶瓷前驅體及功能材料等領域。

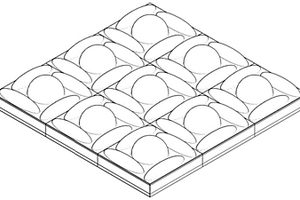

基于復合硅半球/石墨烯寬帶太赫茲超材料吸收器 1009

 0

一種基于復合硅半球/石墨烯寬帶太赫茲超材料吸收器，屬于超材料及電磁功能材料技術領域。該太赫茲超材料吸收器，包括金屬反射層、介質層、石墨烯層和硅半球層。所述金屬反射層為一層連續的金屬薄膜，其厚度大于工作太赫茲波的趨膚深度；介質層位于金屬反射層和石墨烯層之間，為聚二甲基硅氧烷(PDMS)薄膜；未圖案化的石墨烯層之上負載著硅半球層，由復合的半橢球和半圓球周期性排列而成，且每個周期包含旋轉對稱的四個半橢球和中心的一個半圓球結構。本發明通過合理設計硅半球的幾何尺寸以及石墨烯外加電壓值，可以實現對垂直入射到超材料表面的電磁波完全吸收的特性。本發明結構簡單、無需多層疊加結構，且具有寬頻帶高吸收的特性。

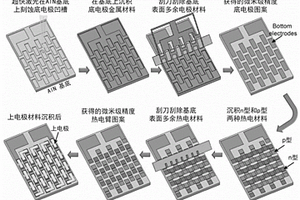

基于超快激光基底圖案化刻蝕的熱電式微型溫度傳感器及制法 1222

 0

本發明涉及一種基于超快激光基底圖案化刻蝕的熱電式微型溫度傳感器的制備方法，通過采用激光直寫在基底上刻蝕圖案化凹槽，并沉積底電極材料層和熱電材料層后，分別通過刮刀技術刮削掉基底上表面多余材料的方式來實現基底凹糟內電極材料層和熱電材料層的圖案化。整個工藝流程具有簡單、高效、低成本的優勢，能夠實現微米級的加工精度，滿足面外型熱電微器件的高密度集成需求，且所制備的器件具有1mm以內的厚度和毫秒級的響應速度。本發明所述方法，通過控制激光刻蝕的能量和執行次數，可有效控制基底刻蝕凹槽的深度，同時通過凹槽結構設計可以實現功能材料的高精度圖案化制備。

軟磁復合材料及其制備方法和應用 1133

 0

本發明屬于磁性功能材料制備技術領域，具體涉及一種軟磁復合材料及其制備方法和應用。該方法包括(1)采用氣霧法對合金原料進行粒度分級，得到合金基體粉末；(2)將絕緣劑和粘結劑加入至步驟(1)得到的所述合金基體粉末中攪拌均勻形成漿料，加熱至漿料干燥，得到絕緣層包覆的磁粉，其中所述絕緣劑包括納米氧化物懸浮液，所述納米氧化物懸浮液包括含鉛鈀的氧化物；(3)對所述絕緣層包覆的磁粉進行液壓成型和熱處理后得到所述軟磁復合材料。該方法制備得到的軟磁復合材料具有電阻率高、磁致損耗低、渦流損耗低、噪聲小等優點，可以滿足工頻(50?100Hz)工作要求，該軟磁復合材料制備得到的電抗器鐵心噪聲低于45dB。

復合型氧化鎂膨脹劑的制備方法和應用 1209

 0

本發明公開了屬于混凝土特種功能材料制備技術領域的一種復合型氧化鎂膨脹劑的制備方法和應用。具體為將特定比例的白云石、蛇紋石混合物在1050?1150℃下煅燒60分鐘，得到復合型氧化鎂膨脹劑；所得復合型氧化鎂膨脹劑具有較高的體積膨脹率，其反應活性隨煅燒溫度的升高而降低，主要用于補償大體積混凝土的長期收縮。本發明提出的制備方法不僅能大幅度降低氧化鎂膨脹劑的生產成本，而且能處理工業尾礦，實現資源化利用。

無表面活性劑微乳液及其制備方法 1206

 0

本發明提供了一種無表面活性劑微乳液及其制備方法。所述無表面活性劑微乳液包括油相、水相和混合雙親溶劑；混合雙親溶劑為能與油相混溶的丁醇和能與水相混溶的乙醇組成的混合溶液。油相和水相的體積比為9:1～1:9。所述微乳液的制備方法簡便，室溫下將油相、水相和混合雙親溶劑按一定比例混合，攪拌均勻即可，易于工業化實施。本發明的微乳液可用于油田開發、日用化工、功能材料制備、藥物載體和農藥制劑等領域。

聚多巴胺納米管的制備方法 904

 0

本發明涉及一種聚多巴胺納米管的制備方法，屬于功能材料技術領域。本發明制備方法以鹽酸多巴胺為原料，在堿性環境中，加入少量的含鐵金屬鹽，通過鹽酸多巴胺的自由基聚合，得到聚多巴胺納米管。利用本發明的方法制備的聚多巴胺納米管具有管長與管徑可調控的特征。納米管的長度為100?2500納米，管徑為50?100納米。制備聚多巴胺納米管的方法簡單、以簡單的水/醇體系為反應溶劑，實現了環保的要求。本發明方法制備的納米管的生物相容性好，具有很好的醫學應用前景。本發明制備方法彌補了這一研究領域的不足，并極大的推動了聚多巴胺材料在化學化工、材料科學、生物醫藥及機械工程等領域的發展。

大面積、均勻性、快響應WO3電致變色器件及其制備方法 1356

 0

大面積、均勻性、快響應WO3電致變色器件及其制備方法，屬于功能材料技術應用領域。將鎢粉與雙氧水進行反應，然后加入無水乙醇，用醋酸調節pH2?3，得到前驅體溶液；選用平板石墨電極作為對電極，ITO平板導電玻璃為工作電極，選擇Ag/KCl作為參比電極，將工作電極與對電極進行平行相對放置，采用恒電流沉積模式進行電沉積，在ITO導電玻璃表面得到WO3電致變色薄膜；往碳酸丙烯酯溶劑中加入一定量的LiClO4，攪拌溶解；然后加入聚甲基丙烯酸甲酯粉末，調整到該電解液的狀態接近固態。將WO3電致變色薄膜與空白的ITO玻璃通過步驟固態電解質進行粘合，然后成型處理；對邊緣進行密封處理即可。本發明方法簡單。

石墨烯頻譜護眼罩及其制備方法 932

 0

本發明屬于功能材料與電熱元件領域，特別涉及一種石墨烯頻譜護眼罩及其制備方法。石墨烯頻譜護眼罩包括：護眼罩外裝飾層、絕緣保護層、有機硅膠層、石墨烯納米遠紅外負離子復合纖維導電發熱膜，石墨烯納米遠紅外負離子復合纖維導電發熱膜的上下兩面分別通過有機硅膠層連接絕緣保護層，絕緣保護層的外面分別設置護眼罩外裝飾層。本發明以石墨烯為發熱原料，與植物纖維復合制作出石墨烯納米遠紅外負離子復合纖維導電發熱膜，再通過有機硅膠與無紡布棉布等復合制成各種形狀的護眼罩，利用石墨烯透明導電特性作為電發熱薄膜，具有發熱效率高、發熱均勻的顯著特點。

凈化空氣材料的制備方法及應用 1188

 0

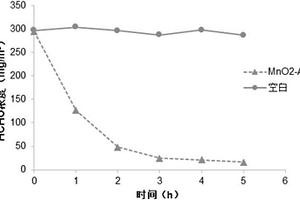

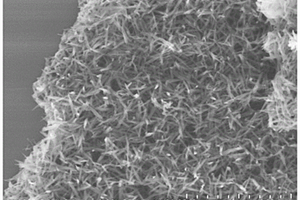

本發明涉及一種凈化空氣材料的制備方法及應用，屬于金屬復合功能材料的制備技術。該方法包括將鋁或鋁合金基材進行脫脂處理，至表面完全潤水；將高錳酸鹽溶于水中，攪拌使其充分溶解后加入輔助劑氨水或尿素，攪拌至均勻混合；將上步驟處理所得的鋁基材投入至混合溶液中再置于恒溫水浴加熱；最后取出鋁基材料，洗滌并干燥。本發明制備工藝簡便、成本低，易于實現大規模的生產。錳氧化物在鋁基表面負載牢固，顯著提升對室內空氣中甲醛的凈化效果。并可以在室溫下快速降解室內空氣中的甲醛，還可以進一步通過加熱鋁基材的方式提高甲醛凈化性能，保證催化劑的長久使用。

降冰片烯基酰亞胺體系甲殼型聚合物單體及其聚合物 1170

 0

本發明公開了一種降冰片烯基酰亞胺體系甲殼型聚合物單體及其聚合物。這種主鏈為聚降冰片烯基酰亞胺體系的甲殼型液晶高分子(MJLCP)，同時具有主鏈和側基功能性，解決了MJLCP功能化過程中主鏈不具有功能性的難題，為MJLCP在多領域中的應用提供了新的可能。該MJLCP采用開環易位聚合方法獲得，拓展了MJLCP單體的聚合方式，單體轉化率高、聚合物相對分子質量高且分布較窄。這類聚合物在功能材料、光致電子轉移和光子器件等諸多領域具有非常好的應用前景。

釹鐵硼球形非晶微晶粉末制備方法 1130

 0

本發明涉及的是釹鐵硼球形非晶微晶粉末制備 方法。本發明屬于磁性功能材料的制備。通過復合霧 化工藝，制取粘結釹鐵硼永磁材料用的球形非晶微晶 粉末。所述的材料成分為(重量)：Nd10～70％；B0.1 ～10％；余量Fe。用速度為1.1～6馬赫數的氮氣或 氬氣對合金液流進行沖擊破碎，然后用轉速為300～ 16, 000轉/分的金屬圓盤再進行處理，制成釹鐵硼 球形非晶微晶粉末。粉末性能達到(BH)max＝7.0 ～20MGOe，并具有各向同性。

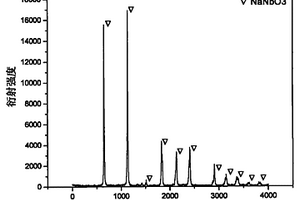

微波水熱合成鈮酸鈉鈮酸鉀無鉛壓電陶瓷粉體的方法 930

 0

一種微波水熱合成鈮酸鈉鈮酸鉀無鉛壓電陶瓷粉體的方法，屬于功能材料領域。其特征是以NaOH或KOH溶液，Nb2O5為反應物，采用微波水熱技術合成NaNbO3或KNbO3陶瓷粉體，NaOH或KOH濃度為4－8mol/L，Nb2O5加入量為0.01－0.02摩爾，反應溫度為110－150℃，保溫時間為2－6小時。微波水熱合成鈮酸鈉鈮酸鉀無鉛壓電陶瓷粉體同時擁有微波獨特的加熱特性和水熱法本身的優點，工藝簡單、成本低廉、低能耗，具有非常廣泛的應用前景。

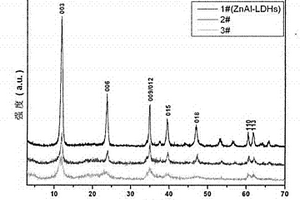

層狀雙羥基復合金屬氧化物花狀微球的水熱制備方法 984

 0

一種層狀雙羥基復合金屬氧化物花狀微球的水熱制備方法，屬于 陰離子型層狀結構功能材料技術領域?；瘜W通式是： [M2+1-xM3+x(OH)2]x+·(An-)x/n·mH2O。首先通過在磺化聚苯乙烯微球表面 吸附帶有異種電荷的金屬鹽離子，然后通過高溫高壓水熱合成的方 法，在磺化聚苯乙烯微球表面生長水滑石。優點在于，可得到粒徑均 一、相組成均一的水滑石，同時此方法成本低，方法簡便易行，具有 工業化生產的前景。該磺化聚苯乙烯/水滑石核殼結構微球親水性好， 有吸附或分離水中大分子蛋白質的應用前景。

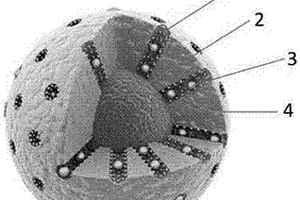

無封堵可降解的納米載藥釋藥系統及其制備方法 746

 0

本發明屬于納米功能材料技術領域，具體為一種無封堵可降解的納米載藥釋藥系統及其制備方法。該納米載藥釋藥系統包括硫化銅納米顆粒、含有二硫橋骨架結構的二氧化硅殼層；所述二氧化硅殼層包裹所述硫化銅納米顆粒，形成核殼包裹的結構，所述二氧化硅殼層內設有具疏水性、用于負載及密封藥物的納米孔道；所述納米載藥釋藥系統能夠在pH和谷胱甘肽雙響應刺激下選擇性釋放藥物。所述納米載藥釋藥系統實現了無封堵的載藥釋藥過程，而在谷胱甘肽刺激下的可降解性大大縮短了材料在生物體內的存留時間，最大限度地減少了運輸過程以及治療過程中的副反應。

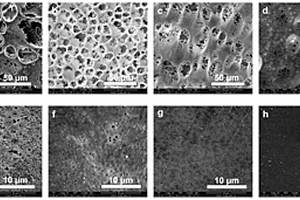

親水性單層多孔膜及其制備方法與應用 1018

 0

本發明公開了一種親水性單層多孔膜及其制備方法與應用，屬于功能材料制備技術領域。本發明依次通過配制鑄膜液、刮膜及利用相轉化法最終制得親水性單層高分子多孔膜，并通過改變鑄膜液的初始濃度、刮膜的厚度、相轉化溶劑的組成及混合相轉化溶劑的配比，來控制在單層高分子膜的相對表面制備不對稱的、不同孔徑大小的微納米孔洞，以實現對液體不同滲透狀態的智能控制。本發明公開的親水性單層多孔膜的制備方法簡單、易行，制成的多孔膜厚度、膜孔隙率及膜孔徑大小易于控制，且成本低、環境友好、安全可靠，易于工業化規模生產，可以很好地應用于液體單向滲透、快速干燥傷口的敷料或功能紡織品及定向運輸領域。

可溶性石墨炔衍生物及其制備方法和應用 819

 0

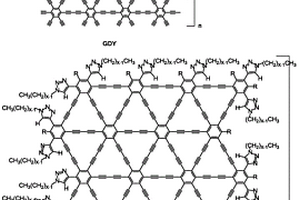

本發明屬于功能材料技術領域，具體涉及一類可溶性石墨炔衍生物及其制備方法和應用。本發明的產品相對于石墨炔在有機溶劑中的溶解性有極大改善。例如本發明的產品在二氯甲烷、氯苯、氮甲基吡咯烷酮(NMP)、四氫呋喃等極性有機溶劑中溶解性好，例如在氯苯中，產品濃度可高達5mg·ml^?1，克服了石墨炔在溶液中難以分散或者溶解的問題，具有重大的應用價值。

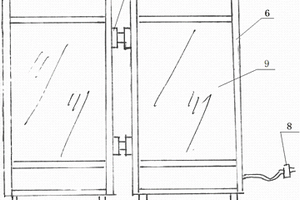

石墨烯納米遠紅外負離子多功能電熱屏風及其制備方法 1523

 0

本發明屬于功能材料與電熱元件領域，特別涉及一種石墨烯納米遠紅外負離子多功能電熱屏風及其制備方法。每個電熱屏風單元主要包括：萬向輪、屏風框、電源線、屏風隔板，屏風隔板安裝于屏風框內側，屏風框的底部設置萬向輪，屏風框的側面設置電源線，相鄰電熱屏風單元之間通過雙向合頁連接；屏風隔板為發熱畫板、膠層、保溫層、背板構成，保溫層的兩側分別通過膠層連接發熱畫板和背板。本發明以石墨烯為發熱原料，與植物纖維復合制作出石墨烯納米遠紅外負離子復合纖維導電發熱層，再通過有機硅膠與無紡布棉布等復合制成各種形狀的電熱屏風，利用石墨烯透明導電特性作為電發熱薄膜，具有發熱效率高、發熱均勻的顯著特點。

中空MCM-48二氧化硅微球的制備方法 1253

 0

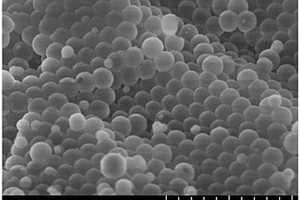

本發明公開一種殼層具有MCM-48介孔結構的中空二氧化硅微球的制備方法，其采用軟硬雙模板法，其中以十六烷基三甲基溴化銨(CTAB)為軟模板產生殼層的介孔結構，以未經任何修飾的聚苯乙烯微球(PS)為硬模板產生中空的結構。本發明的中空微球形貌完整，擁有1000～1800m2/g高比表面積，其殼層具有MCM-48介孔結構并且殼層厚度和空腔尺寸均可控制。該方法操作簡便、條件溫和、耗時短，便于生產，可廣泛用于催化、吸附和醫學等領域。本發明屬于功能材料技術領域。

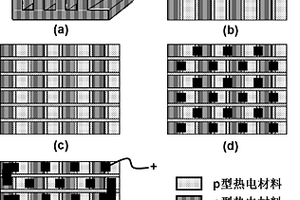

基于精密機械加工的微型熱電器件制作方法 763

 0

本發明公開了屬于功能材料的微加工和器件集成領域的一種基于精密機械加工的微型熱電器件制作方法。該工藝的核心是熱電堆(熱電臂陣列)的制作，具體步驟為：先利用精密切割法分別在P、N型熱電塊體薄片上加工出一系列平行凹槽，然后在環氧樹脂的潤滑下插嵌復合，待固化后再沿垂直于這些溝槽的方向切割出一系列平行凹槽并填入環氧樹脂，待再固化后經過拋光就可以制作出二維排布的熱電臂陣列。通過后續的電極制作和封裝工藝，就可以制作出適用于便攜式電源或微區制冷的毫米尺度的微型熱電器件。

低溫制備鈦酸鉛鑭粉體的方法 945

 0

一種低溫制備鈦酸鉛鑭粉體的方法，屬于鐵電功 能材料領域。本發明采用溶膠－凝膠方法合成(Pb， La)TiO3粉體，原料為鈦酸四丁 酯、醋酸鉛或硝酸鉛與醋酸鑭；溶劑為乙二醇；螯合劑為乙二 醇胺，La的含量范圍為0＜xLa ≤0.30。工藝上先按摩爾計量比1∶4將鈦酸四丁酯溶于乙二醇 胺，攪拌混合均勻后將醋酸鉛或硝酸鉛與醋酸鑭溶于乙二醇 中。將Ti溶液與Pb，La金屬有機溶液混合，攪拌混合均勻后 冷卻至室溫。按照Ti離子與H2O 的摩爾比為4的計量比，向混合的溶液中加入去離子水。將最 終溶膠在170～180℃熱處理，形成透明的凝膠后。保持溫度在 170～180℃，直至干凝膠的形成。本發明大幅降低了(Pb， La)TiO3鐵電材料的合成溫度，且合成周期比較短，對于合成(Pb， La)TiO3鐵電材料具有重要的應 用價值。

溫度梯度法制備溫度可調節寬波段反射液晶薄膜的方法 1141

 0

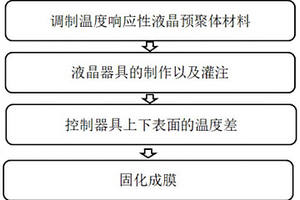

本發明屬于功能材料應用領域，提供了一種溫度梯度法制備寬波段反射液晶薄膜的方法。首先將表面取向溶液涂在透明基板表面，然后烘干、摩擦取向、膠合組裝成液晶器具。再調制一定比例的液晶、手性摻雜材料、可聚合單體、光引發劑等組成的溫度響應性液晶預聚體，在混合均勻后灌注到液晶器具之中。然后引發液晶預聚體中單體聚合的同時，通過控制液晶薄膜上下表面的溫度差，在液晶薄膜的內部形成溫度梯度，從而誘導手性分子螺旋扭曲力的變化以及液晶的相轉變等方式來產生螺距的梯度分布或者不均勻分布。通過原位聚合對液晶薄膜內螺距進行網絡固定，從而實現寬波段反射的效果。本發明具有操作簡單，成本低廉、可調控范圍廣等優點。
