浮選過程分布式自動加藥終端裝置及系統 1224

 0

本實用新型公開了一種浮選過程分布式自動加藥終端裝置及系統，屬于選礦技術領域。該系統包括：多個自動加藥終端裝置、加藥主管路、多個進藥支管路和多個出藥支管路；其中，多個自動加藥終端裝置分別設置在相應加藥點旁邊，每個自動加藥終端裝置的進藥管口均通過進藥支管路與加藥主管路連接，每個自動加藥終端裝置的出藥管口均與連至加藥點的出藥支管路連接。該系統能實現浮選過程的分布式加藥，兼顧遠程操作和現場就地操作的需求，具有藥劑管路布置簡潔、低位加藥、恒壓穩定、時效性高、便于人員就地操作和便于藥劑管路維護保養等優點。

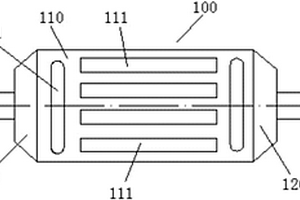

皮帶運輸機滾筒 1220

 0

本實用新型提供一種皮帶運輸機的滾筒，以期有效防止滾筒與皮帶之間易留存殘余物料，致使皮帶跑偏，甚至導致皮帶發生撕裂的技術問題，其結構包括筒體和筒軸；筒體與筒軸同軸線設置后緊固連接；所述筒體包括承載部和連接部；承載部用于與皮帶相接觸，并設置有鏤空的通孔和/或通槽；連接部固定設置在承載部的兩端，用于將承載部與筒軸緊固連接；連接部垂直于軸線方向的截面半徑滿足，沿連接部至相鄰筒軸端面方向，半徑逐漸變小。本實用新型針對現有皮帶運輸機滾筒中存在的缺陷與不足，所提供的新型皮帶運輸機滾筒不僅造價低廉、制作簡單，而且能有效防止皮帶跑偏，避免皮帶撕裂現象的發生，有力保障了選礦廠的安全生產，經濟效益和社會效益顯著。

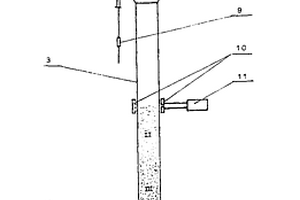

料漿液-固分離用的脫水設備 1018

 0

本實用新型是一種用于料漿液-固分離的新型脫水設備。其特征是采用10～30米高度的圓柱形立式脫水裝置,柱上部是一個形似濃密機的沉降分離區,柱身為圓柱形的圓筒,柱的下部連接一個具有過濾作用的錐形圓筒。該設備同時具有沉降分離、濃縮、壓縮、壓濾等脫水功能,結構簡單,操作方便,能耗低等優點,脫水后的物料固體濃度可達78—85%?？蓮V泛用于充填采礦、選礦、冶金、化工、煤炭等諸多工業部門某些料漿的液固分離。

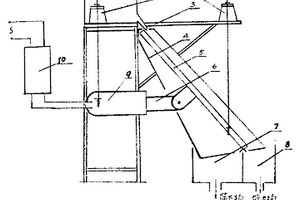

調頻振動尼龍細篩 998

 0

調頻振動尼龍細篩屬于細粒級物料的傾斜式細篩。主要特征在于電磁振動器通過連接桿件與尼龍細篩面框架鉸接,構成一個雙自由度的雙質點強迫振動系統;通過調頻控制器進行多級調頻,使激振頻率與細篩固有振動頻率相匹配;激振力方向與篩面成銳角。本實用新型應用于磁鐵礦選礦廠可大幅度提高精礦的品位。

礦物包裹體中氣態烴氫同位素組成提取裝置 1034

 0

本實用新型屬于礦物包裹體中氣態烴氫同位素組成測定技術領域，具體公開一種礦物包裹體中氣態烴氫同位素組成提取裝置，本實用新型采用氦氣作為在線連續流系統的保護載氣，各路氦氣使用填充高氯酸鎂的水阱對氦氣中可能存在的微量水進行吸收干燥，避免載氣中微量的水對氣態烴氫同位素組成測試結果的影響。本實用新型采用在線連續流方式，將礦物包裹體爆裂裝置、甲烷氧化、產物水收集裝置與穩定同位素質譜儀連接，實現礦物在氦氣流環境中在線加熱爆裂、甲烷的在線氧化、氧化產物水的在線收集、水的電加熱釋放的方式進入穩定同位素質譜儀測試，相對傳統離線方法，樣品量大大降低，從而有效的降低了選礦工作量及科研成本，提高科研效率。

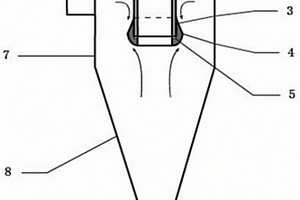

關于旋流器溢流管的阻擋環裝置 1461

 0

本實用新型屬于水力旋流器技術領域，適用于選礦、化工行業，具體涉及一種關于旋流器溢流管的阻擋環裝置，包括螺紋（3）和阻擋環（4）；所述的裝置安裝在溢流管入口處，阻擋環（4）通過螺紋（3）和墊圈（5）與溢流管連接，阻擋環（4）的上表面與豎直方向之間的夾角為30°到45°，阻擋環（4）的下表面為圓弧面，與上表面相交于阻擋環邊緣處。本裝置工作時，短路流料漿沿溢流管壁向下遇到阻擋環（4）后，沿其上表面向外圍運動，避免料漿未經分級便從溢流管排出；由于阻擋環（4）避免料漿直接沖刷溢流管（1）入口處的外壁和底面，因此，減少由料漿沖刷所造成的溢流管（1）的磨損。本裝置可以消除短路流并緩解溢流管的磨損，從而提高旋流器的分級效率并延長溢流管的使用壽命。

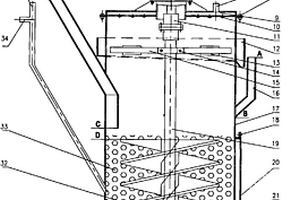

立式螺旋攪拌磨礦浮選一體化設備 894

 0

本實用新型公開了一種立式螺旋攪拌磨礦浮選一體化設備,主要由筒體、驅動機構、螺旋式攪拌器及其支撐機構等組成。該設備將立式螺旋攪拌磨和柱塞流靜態浮選柱組合在一起,集磨礦和浮選功能于一體,在磨礦的同時,實現物料的浮選。該設備的螺旋式攪拌器的傳動軸為雙端支撐式軸承結構,上下軸承分別固定筒體上部的軸承支架上和筒底上。該設備可廣泛用于鋁土礦等礦物的浮選作業以及其它行業和其它領域的磨礦、分級和選礦作業。

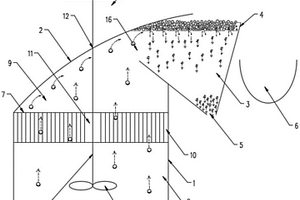

兩相分選浮選機 886

 0

本實用新型涉及浮選設備技術領域，尤其是涉及一種兩相分選浮選機，包括浮選槽、集礦槽、導流件、攪拌裝置和泡沫收集槽，所述攪拌裝置位于所述浮選槽的內部，所述浮選槽的上部一側與所述集礦槽連通，所述浮選槽的上方設有所述導流件，所述導流件的一端與所述浮選槽遠離所述集礦槽的一側連接，所述導流件的另一端延伸至所述集礦槽的上方，所述集礦槽遠離所述浮選槽的一側設有所述泡沫收集槽。本實用新型的技術方案限定了浮選槽內礦化氣泡的流動方向，使礦化氣泡不斷向集礦槽內流動，礦化氣泡穿越相界面的過程中脫落的礦?？芍苯颖换厥?，避免礦粒再次參與浮選過程，大大提高了選礦回收率，降低了浮選機過程的循環負荷，提高了浮選機的分選效率。

原礦倉格篩 1073

 0

本實用新型屬于選礦冶煉領域，具體涉及一種原礦倉格篩。包括H型鋼，鋼板，H型鋼和鋼板焊接而成，還包括開孔后焊接的整體鋼板，所述的開孔后焊接的整體鋼板采用在厚度為30mm的16Mn鋼板上開孔并焊接在格篩的H型鋼上側，其開孔的尺寸小于原礦倉格篩篩孔的開口尺寸，焊接的整塊鋼板能把格篩上側的焊縫覆蓋住，從而避免原礦石直接撞擊在焊縫上。本實用新型的原礦倉格篩可以有效保護H型鋼和鋼板之間的焊縫，延長格篩使用壽命，保證正常生產。

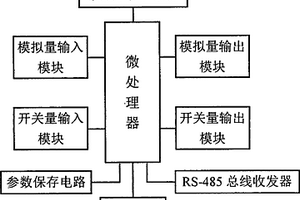

硅藻土礦擦洗過程控制器 1064

 0

本實用新型公開了一種硅藻土礦擦洗過程控制器，屬于選礦工藝控制技術領域。其特征在于：包括微處理器、模擬量輸入模塊、模擬量輸出模塊、開關量輸入模塊、開關量輸出模塊、液晶觸摸顯示屏、參數保存電路、復位電路和RS-485總線收發器，所述的微處理器分別連接所述的模擬量輸入模塊、模擬量輸出模塊、開關量輸入模塊、開關量輸出模塊、液晶觸摸顯示屏、參數保存電路、復位電路和RS-485總線收發器。本實用新型的自動化程度高、操作方便、穩定可靠、抗干擾能力強、能實現遠程監視和控制，特別適合于黏土質礦物的擦洗過程控制。

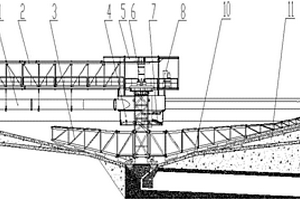

濃密裝置 1135

 0

本實用新型涉及選礦領域，特別涉及一種濃密裝置，包括池底、第一池壁、耙架總成、中心驅動裝置、中心平臺、橋架、給礦管、中心筒、第二池壁及十字平臺。第一池壁固定在池底外圍，第二池壁固定在第一池壁上方；十字平臺設置在池底的上方，耙架總成設置在十字平臺的上方；十字平臺的上表面設置為傾斜面，且傾斜角度為8.5?10°；耙架總成通過中心筒與中心平臺連接；橋架通過中心驅動裝置與中心平臺連接。本實用新型提供的濃密裝置，解決了現有技術中溢流水固體含量高以及濃縮底流濃度低的技術問題。

重金屬廢水處理系統 854

 0

本實用新型公開了一種重金屬廢水處理系統。該重金屬廢水處理系統包括依次連接的：調節池、一級絮凝反應池、一級高效澄清器、中間水池、二級絮凝反應池、二級高效澄清器、砂濾器、提升水池、保安過濾器、超濾膜組件、超濾產水池、活性炭吸附器、清水池；其中，所述超濾膜組件的濃水出口與調節池連通。本實用新型的有益效果：本實用新型對選礦排水、金屬冶煉、金屬加工等工業廢水中As、Pb、Cd、Zn等重金屬離子污染物可同時高效去除；本實用新型的工程投資成本和運行費用相對適中，易于在全行業重金屬廢水處理領域推廣應用；處理后的出水主要污染物指標達到了高嚴格的《地表水環境質量標準》(GB3838?2002)Ⅲ類標準。

復噴式廢氣治理裝置 1036

 0

本實用新型涉及固態廢棄物回收裝置，尤其涉及一種尾礦回收系統。復噴式廢氣治理裝置，所述煙塵洗滌裝置包括串連的前后兩個噴池罐，后噴池罐后依次連接抽風機和煙囪，所述前后噴池罐下部設有噴水出口。本實用新型能有效避免濕法選礦時在焙燒中產生的廢氣排入大氣，避免污染空氣。

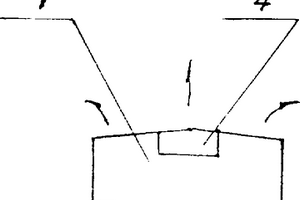

磁選機的磁系 1009

 0

本實用新型涉及一種磁選機的磁系,適用于中磁場水磁筒式磁選機。該磁系包括磁軛、主磁極和副磁極,其特征是在主磁極頂部中心處設有溝槽,在溝槽內埋設釹鐵硼磁鋼。采用上述方案后,提高了主磁極中心處的磁場強度和筒體表面平均磁場強度,使筒體表面圓周方向磁場分布均勻,滿足了選礦工藝的要求。

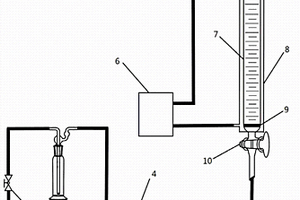

測定浮選藥劑起泡性能的裝置 1047

 0

本實用新型涉及浮選選礦的技術領域，公開了一種測定浮選藥劑起泡性能的裝置。該測定浮選藥劑起泡性能的裝置包括：氣瓶、超級恒溫槽、泡沫發生器及保溫夾套；所述泡沫發生器與所述氣瓶連通；所述泡沫發生器設置于所述保溫夾套內，所述泡沫發生器上設置有刻度；所述保溫夾套與所述超級恒溫槽連通。本實用新型提供的測定浮選藥劑起泡性能的裝置能夠在不同溫度和不同水質條件下測定浮選藥劑的起泡性能。通過實驗得到的不同藥劑起泡性能的定量結果，可以為浮選作業中藥劑的選擇提供數據支持，指導浮選作業；本實用新型提供的測定浮選藥劑起泡性能的裝置具有良好的重復性和穩定性，簡單易操作。

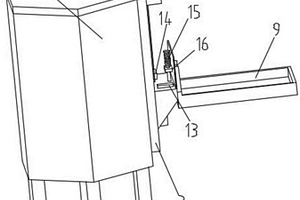

重介質自動添料裝置 957

 0

本實用新型提供了一種重介質自動添料裝置，包括：攪拌倉，攪拌倉用于物料攪拌，攪拌倉設有一進料口，攪拌倉位于進料口的兩側固定連接有兩平行設置的滑軌，兩滑軌之間滑動設有一收納倉，滑軌位于所述收納倉的正上方固定連接有一驅動電機，驅動電機的輸出軸纏繞有升降繩的一端，升降繩的另一端與收納倉固定連接，驅動電機帶動收納倉沿滑軌向進料口運動，出料口通過一出料組件進行密封，所述攪拌倉位于進料口的正下方設有與出料組件配合的驅動塊。通過收納倉與進料口以及傳送組件配合，帶動物料進入攪拌倉內，減小人為操作帶來的安全隱患，同時提高選礦的工作效率，并減小物料添加過程中對人員身體造成的傷害，實現自動化添料。

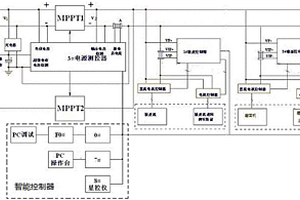

用于磨面的新型太陽能供電控制系統 1225

 0

一種用于磨面的新型太陽能供電控制系統。經控制供電流程改進實現太陽能穩定供電，并不再需要使用蓄電池儲電。包括光伏板、充電器、超級電容、電壓控制器、用電器、智能控制器,其特征在于：光伏板包括發電光伏板和陽光檢測光伏板；電壓控制器包括電壓控制器1、電壓控制器2；發電光伏板一路連接電壓控制器1，再與用電器連接；另一路連接充電器、超級電容、電壓控制器2，再與用電器連接；電壓控制器1實現直流光伏供電；智能控制器連接光伏板、充電器、超級電容、電壓控制器2、用電器；該系統可以用于日常生活加工如磨面、擠米，也可用抽水、選礦等。

改善赤鐵精粉過濾性能的方法 1029

 0

本發明公開了一種改善赤鐵精粉過濾性能的方法，屬于選礦工程過濾技術領域，包括步驟：通過過濾試驗確定過濾赤鐵精粉的最佳工藝參數；在赤鐵精粉礦漿中添加用于赤鐵精粉過濾的表面活性劑型助濾劑，同時添加磁鐵精粉，并對礦漿進行攪拌，使其充分混勻；在所述最佳工藝參數條件下對礦漿進行過濾。本發明可提高過濾效率，降低濾餅的水分，使得后續的生產得以順利進行。

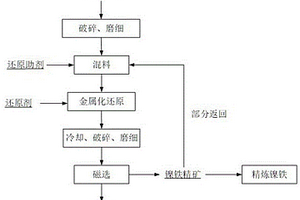

帶磁精礦的制備方法、帶磁精礦及應用和含鐵多金屬氧化礦金屬化還原富集重金屬的方法 1267

 0

本發明提供了一種帶磁精礦的制備方法、帶磁精礦及應用和含鐵多金屬氧化礦金屬化還原富集重金屬的方法，涉及含鐵多金屬氧化礦選礦與冶金技術領域。一種帶磁精礦的制備方法，包括以下步驟：將含鐵多金屬氧化礦粉礦和捕收劑的混合料進行金屬化還原焙燒后磁選分離，得到帶磁精礦和磁選尾礦，其中含鐵多金屬氧化礦包括紅土鎳礦或釩鈦磁鐵礦。含鐵多金屬氧化礦金屬化還原富集重金屬的方法，包括以下步驟：將含鐵多金屬氧化礦粉礦和捕收劑的混合料進行金屬化還原焙燒后磁選分離，得到帶磁精礦和磁選尾礦；對帶磁精礦分離回收重金屬。本發明提供的帶磁精礦的制備方法和應用工藝簡單、后處理量少、回收率高，而且能耗低、成本低、環保性好。

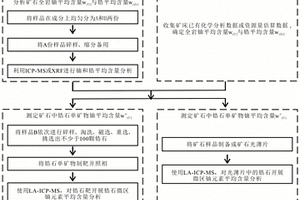

侵入巖型鈾礦床中鋯石鈾貢獻率的快速估算方法 990

 0

本發明屬于鈾礦地質勘查領域，具體涉及一種侵入巖型鈾礦床中鋯石鈾貢獻率的快速估算方法，包括：步驟(1)、采集鈾礦床中的典型礦石樣品；步驟(2)、分析礦石全巖鈾平均含量w_(U)與鋯平均含量w_(Zr)；步驟(3)、測定礦石中鋯石單礦物微區鈾平均含量w′_(U)；步驟(4)、估算鋯石鈾貢獻率本發明方法能夠解決初級勘探過程中，僅根據全巖鈾含量無法初步評價礦床開發可行性的難題；同時可以為礦床可行性研究過程中系統性選礦冶金試驗提供數據指導。

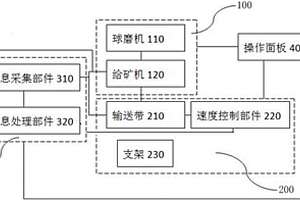

調節控制型給礦系統 1232

 0

本申請公開了一種調節控制型給礦系統，包括：給礦機組、輸送裝置，其特征在于，還包括：控制裝置，所述控制裝置，包括：信息采集部件、信息處理部件，所述輸送裝置，包括：輸送帶，速度控制部件；所述信息采集部件分別連接輸送帶、給礦機組、信息處理部件；所述信息處理部件，連接速度控制部件、給礦機組。本申請，達到了如下效果：(1)結構簡單，操作方便；(2)降低了工人的勞動強度；(3)使選礦生產成本降低和連續生產能力提高；(4)運行成本低，提高了能源利用率；(5)系統穩定性高，適用范圍廣；(6)節約了資源，綠色環保，符合可持續發展。

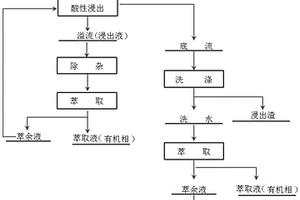

低品位氧化鋅的提取方法 1044

 0

本發明提供了一種低品位氧化鋅的提取方法。該低品位氧化鋅中鋅元素的重量百分含量為1～13wt％，該提取方法包括：將低品位氧化鋅與硫酸進行浸出處理，得到浸出液；將浸出液進行萃取，得到含鋅元素的萃取液和含酸的萃余液；其中，浸出處理步驟中，每噸低品位氧化鋅所對應的硫酸的用量為200～300Kg，液固比為(4～6):1。通過對硫酸的濃度和反應原料的液固比進行控制能夠抑制低品位氧化鋅礦中雜質金屬的浸出，從而能夠提高浸出液的純度，進而通過萃取處理能夠提高鋅元素的回收率。在此基礎上，本申請解決了低品位氧化鋅礦難以通過選礦進行富集，采用直接浸出后浸出液中鋅濃度低，不能直接回收的難題。

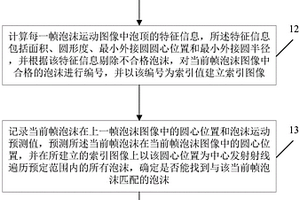

浮選泡沫運動模式的分析處理方法 1078

 0

本發明公開了一種浮選泡沫運動模式的分析處理方法，將采集到的每一幀泡沫運動圖像進行閾值分割，將泡沫暗區與泡沫高亮區域分離，得到不同泡沫的泡頂；計算每一幀泡沫運動圖像中泡頂的特征信息；記錄當前幀泡沫在上一幀泡沫圖像中的圓心位置和泡沫運動預測值，并在所建立的索引圖像上以該圓心位置為中心發射射線遍歷預定范圍內的所有泡沫，確定是否能找到與該當前幀泡沫匹配的泡沫；若成功，則計算兩幅圖像中泡沫的位移量，并將該位移量作為下一幀泡沫運動的預測值，該分析處理方法通過對浮選泡沫圖像的分析處理大大促進了選礦的自動化程度，且該方法提高了泡沫運動分析的精確率，進而避免了工人的個人因素和不定量因素。

富鈷結殼的分選方法及應用 1120

 0

本發明涉及選礦技術領域，具體公開了一種富鈷結殼的分選方法及應用。本發明的富鈷結殼的分選方法，采用反浮選方式進行分選，在粗選時不添加pH值調整劑，以淀粉作為抑制劑，油酸與妥爾油脂肪酸復配作為捕收劑。本發明的方法適應性強、有價元素回收率高、藥劑制度簡單、藥劑成本低且生產易操控。

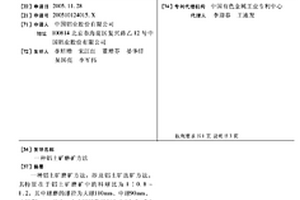

鋁土礦磨礦方法 961

 0

一種鋁土礦磨礦方法,涉及鋁土礦選礦方法。其特征在于鋁土礦磨礦中的料球比為1∶0.8～1.2,其中球磨的球徑為大球110mm、中球90mm、小球70mm;且大、中小球球數級配為1∶1.5～2∶0.9～1.4。鋁土礦磨礦濃度50%～70%,磨礦時間為10～30分鐘。本發明的方法,特別針對鋁硅比在4～6的鋁土礦,根據其的特點即根據鋁土礦入磨礦石的組成粒度不同,選擇不同的球料比和球配比;使嵌布粒度較粗且鋁硅比較高的一水硬鋁石單體得到解離,并提前成為粗精礦產出,同時嵌布粒度較細的一水硬鋁石單體能夠得到充分的解離,為后續的聚團浮選創造條件,同時避免過細粒級的生成。

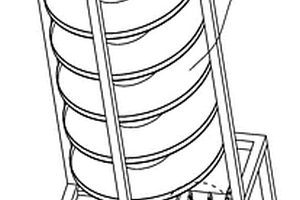

含有復合耐磨材料的螺旋溜槽 1181

 0

本申請涉及一種含有復合耐磨材料的螺旋溜槽，屬于選礦設備的領域，包括設置于螺旋溜槽本體尾部的截礦斗，截礦斗包括連接于螺旋溜槽本體尾部且沿不同礦型的礦漿分布方向依次設置的截取斗以及設置于相鄰截取斗之間的混料接收斗，螺旋溜槽本體尾部的承接面連接有位于截取斗與混料接收斗之間的分流板；本申請具有提高不同礦型的礦漿分離后的純度的效果。

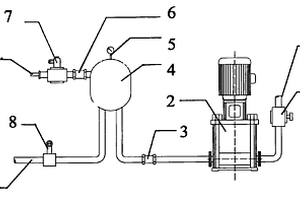

陶瓷過濾機反沖洗水裝置 1202

 0

一種陶瓷過濾機反沖洗水裝置,涉及一種用于選礦拜耳法中精礦過濾的陶瓷過濾機的反沖洗水裝置。其特征在于其結構包括:緩沖罐、固接在緩沖罐進氣口上設有單向閥和電磁閥的進氣管、固接在緩沖罐進水口上依次設有單向閥、高壓水泵和截止閥的進水管、固接在緩沖罐出水口上設有控制閥門出水管。本實用新型的裝置采用水和氣混合后進行過濾機反沖洗,有效減少了陶瓷過濾機反沖洗水用量,利用電磁閥和出口壓力控制閥對反沖洗水壓力進行自動控制,能夠調節水和氣的混合比例。使用時,可以根據陶瓷板的清洗狀況,合理調節反沖洗水用量,確保陶瓷板清洗效果,延長陶瓷板使用壽命,節約陶瓷板備件費用。

可控場強振動磁選機 778

 0

一種可控場強振動磁選機,屬滾筒式濕選機,為解決生產中使用的普通磁選機其磁場強度不可調磁選范圍窄的問題而設計。其特征在于,它采用扇形磁軛,并將其分為內外兩部分,其間采用法蘭盤通過墊片聯接;它的磁鐵塊采用指向滾筒圓心的布設方式;它采用V形選槽,并在其兩側設有溢流管和激振裝置,底部設有排尾管。本實用新型由于磁場強度可調,磁翻可達10～30次,液面可以有效控制,槽體可在一定的頻率和振幅條件下產生振動,因此,能適應不同性質礦石的精選需要,并能有效提高精選品位。它適用于各種精選礦料,尤其適合磁性差別不大的如連生體、低釩鈦磁鐵礦中鈦鐵礦、部分鈦磁鐵礦與磁鐵礦分離,脫除精礦中的鈦。

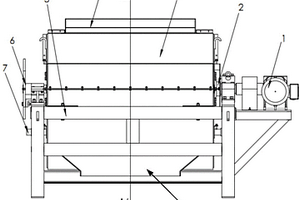

上給料式磨機排料除鐵磁選機 1082

 0

本實用新型公開了一種上給料式磨機排料除鐵磁選機，包括：固定在支架(5)上的驅動部件(1)、分選磁筒(2)和殼體(3)；分選磁筒(2)包括由外到內依次設置的耐磨外層(21)、筒體(22)和內層磁系(23)，而在筒體(22)的表面形成了磁包角(β)為190～210°的磁性區域；驅動部件(1)的輸出軸通過聯軸器與分選磁筒(2)的傳動軸連接，并帶動筒體(22)轉動；進料口(4)位于筒體(22)表面的磁性區域的上方；非磁性礦漿出口(8)位于磁性區域的下方，鐵質雜質出口(9)位于無磁區域的下方。本實用新型可以對安裝自返篩的磨機所排出的磨機排料進行除鐵作業，從而能夠有效分離出礦漿中夾帶的鐵質雜質，保障了選礦工藝流程的穩定運行。

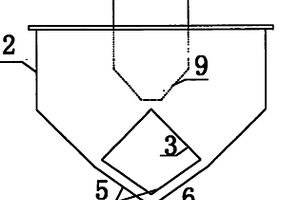

簡易礦漿取樣器 1209

 0

本實用新型公開了一種簡易礦漿取樣器，用于礦漿的采樣，由入料管與分流箱兩部分組成；入料管垂直插入分流箱中部，分流箱底部設有分流錐。本實用新型實施例集礦漿縮分、采樣于一體，結構簡單、使用方便、不消耗能量、使用成本低、運轉可靠，為選礦廠正常穩定生產提供真實準確的數據依據。分流錐的設置提高了礦漿的縮分均勻度；取樣管設有閥門控制，可根據樣品需要控制流量；隔板將分流箱分為6個小分流箱，防止取樣時縮分后的礦漿再次混合。
