本實用新型公開一種用于沖擊鉆的沖擊機構及沖擊鉆,屬于電動工具技術領域。其中,用于沖擊鉆的沖擊結構包括:前殼體、輸出軸、沖擊組件以及支撐組件。輸出軸插于所述前殼體內,通過接受動力輸入實現周向轉動。而沖擊組件用于對所述輸出軸施加軸向作用力使輸出軸沿軸線方向往復運動。支撐組件至少在兩位位置對所述輸出軸提供徑向支撐,以提升輸出軸的周向轉動的穩定性。與現有技術相比,本實用新型提供的沖擊結構,便于縮小沖擊結構尺寸;且能夠有效降低輸出軸的徑向跳動,使輸出軸轉動過程中保持較好的穩定性。
本發明公開的球磨機襯板生產用沖孔設備,包括襯板調節固定組件、沖孔角度調節組件、裝置箱、作業板、側支撐板和頂板,所述作業板固定設于裝置箱上,所述側支撐板固定設于作業板上,所述頂板固定設于側支撐板上側,所述頂板內設有內安裝槽,所述沖孔角度調節組件設于內安裝槽內,所述襯板調節固定組件設于裝置箱內,所述襯板調節固定組件包括伺服電機二、蝸桿二、蝸輪二、連桿、連接滑桿和固定架,所述蝸桿二一端垂直滑動設于裝置箱底部內壁上,所述伺服電機二固定設于裝置箱頂部內壁上。本發明屬于襯板生產設備技術領域,具體是一種加工效率高、對襯板的固定牢固、適用范圍廣且便于對碎屑進行收集和清理的球磨機襯板生產用沖孔設備。
本實用新型提供一種液壓驅動的全自動沖擊鉆機。所述液壓驅動的全自動沖擊鉆機包括:底座、鉆頭;支撐板,所述支撐板的底部固定于所述底座的頂部,所述支撐板的右側活動連接有活動桿,所述活動桿的右側活動連接有活動塊,所述底座的頂部且位于所述支撐板的右側固定連接有第一液壓桿,所述第一液壓桿的頂端活動連接有滑動塊,所述滑動塊的頂部滑動連接于所述活動桿的底部;固定板,所述固定板的底部固定于所述活動桿的頂部。本實用新型提供的液壓驅動的全自動沖擊鉆機具有有效的使得對灰塵進行降塵的作用,鉆頭在工作中會產生熱量,還可以為鉆頭進行降溫,減少后期維護成本,并且有效的方便了鉆頭的拆卸與組裝,增加了工作效率。
本發明涉及一種定向鉆機氣動式全斷面巖石擴孔器及其擴孔工藝,所述擴孔器后端連接鉆桿,包括外殼,所述外殼中央設置進氣排渣管,所述外殼內設置壓縮空氣腔,所述壓縮空氣腔內設置氣動沖擊錘頭,所述壓縮空氣腔通過氣孔連接進氣排渣管,所述進氣排渣管還通過排渣口連通到外界,所述進氣排渣管上還連接封堵管,所述定向鉆氣動式全斷面巖石擴孔器及其擴孔工藝,擴孔速度快、擴孔成本低、環境污染小和適用廣泛。
一種車載式土壤取樣鉆機及取樣方法,包括取力裝置、液壓油箱、液壓卷盤、底盤電瓶、履帶式取樣鉆機和液壓尾板;液壓卷盤上纏繞有油管,油管的進口端與取力裝置相連,取力裝置又與液壓油箱相連,油管的出口端與履帶式取樣鉆機相連,為履帶式取樣鉆機的行駛及作業提供動力;底盤電瓶通過電線與履帶式取樣鉆機和液壓尾板相連,為提供控制信號所用的電力,通過液壓尾板的升降實現履帶式取樣鉆機上下車動作。本發明基于多功能集成式污染場地處置專用車平臺,鉆機動力全部來自于底盤發動機,鉆機可獨立行走,可以最大限度到達偏遠污染場地,提高鉆機的移動靈活性和污染場地土壤取樣效率,減小土樣的污染和擾動,降低土壤調查、修復與治理的成本。
本實用新型涉及一種快速部署可沖擊回轉的便攜式鉆機,包括鉆架,鉆架上滑動設有動力頭,動力頭和鉆架由泵站驅動;鉆架包括導軌架,導軌架上部安裝頂部滾輪,下部安裝底部滾輪;頂部滾輪與底部滾輪之間安裝鏈條,導軌架固定連接油缸的缸筒,油缸的活塞端與鏈條連接,導軌架中滑動安裝滑移座,滑移座與鏈條連接。本實用新型結構簡單,占用空間??;自帶動力源模塊,可快速移動快速部署,可沖擊回轉成孔。
本發明公開了一種可自行式全套管全回轉鉆機,包括行走裝置、車架、回轉平臺、桅桿、變幅機構、頂部吊車、全回轉工作裝置、連接架和反力架;行走裝置安裝在車架兩側,回轉平臺安裝在車架之上,變幅機構連接桅桿與車架,頂部吊車安裝在桅桿頂部;全回轉工作裝置通過連接架安裝在桅桿滑道上,通過提升油缸實現全回轉工作裝置沿桅桿的升降,隨上車做360°回轉;反力架一側通過過渡架與全回轉工作裝置相連,反力架另一側連接在車架上,全回轉工作裝置工作時產生的反扭矩通過反力架直接傳遞給車架,依靠整機自重抵消反力矩。本發明能夠提供更大的反力矩;并且通過集成回轉、自行、升降等功能,對現有的全套管施工工法,實現了作業流程優化。
架柱和框架式液壓回轉鉆機快速進退控制裝置包括:第一三位四通閥、第二三位四通閥和第三三位四通閥,輔油泵輸出端與第一三位四通閥P1相連,第一三位四通閥T1與第三三位四通閥P3相連,第一三位四通閥A1與第二油缸腔相連,第一三位四通閥B1與第一油缸腔相連;主油泵輸出端與第三三位四通閥P3相連,第三三位四通閥T3與第二三位四通閥P2相連,第三三位四通閥A3與油馬達一極相連,第三三位四通閥B3與油馬達另一極相連;第二三位四通閥T2和第一三位四通閥T1與第三三位四通閥P3間管路相連,第二三位四通閥A2和第一三位四通閥A1與第二油缸腔間管路相連,第二三位四通閥B2和第一三位四通閥B1與第一油缸腔間管路相連。
本發明公開了一種錨桿鉆機推進回轉系統及其協同自適應控制方法,以提高錨護速度和鉆孔質量,首先,為抑制鉆機系統非線性,增強鉆進過程魯棒性,對推進系統和回轉系統單回路實施自抗擾控制。其次,給出一種基于鉆機隨鉆信息的巖石硬度系數獲取方法。最后,采用復合控制方式,根據預估的巖石硬度系數,確定鉆機當次鉆進的最優推進力和最優旋轉速度,進而實現錨桿回轉與推進系統的協同動作;在預估圍巖硬度系數與實際值存在差異時,根據回轉壓力的低頻濾波值,自適應調整最優推進力,增強錨桿鉆機的自適應能力。
本發明公開了一種組合式非開挖水平定向鉆機,包括鉆架、第一行走小車、第一動力頭機構、第二行走小車和第二動力頭機構;所述第一行走小車和第二行走小車與所述鉆架活動連接;所述第一行走小車上設置有第一動力頭機構,所述第二行走小車上設置有第二動力頭機構,所述第一行走小車和第二行走小車相連接;所述第一動力頭機構和第二動力頭機構均轉動連接有主軸,所述主軸連接有短節,與所述第一動力頭機構連接的主軸以及與所述第二動力頭機構連接的主軸之間通過短節連接。本發明能夠快速組合,回轉扭矩、推拉力以及驅動功率都會大幅度提升,增加鉆機的施工能力;將鉆機的有效功率利用最大化,極大幅度提高施工效率,提高燃油經濟性。
本發明公開了一種全回轉套管鉆機驅動裝置頂層支架,采用結構尺寸優化的箱式對稱結構,主要由導向支承裝置、固定在導向支承裝置上端部的上平臺、固定在導向支承裝置上且位于上平臺下方的底蓋板、固定設置在上平臺與底蓋板之間的側封板總成、多個鎖緊油缸缸底安裝座和多個立柱定位裝置構成。通過多種強化方式,有效提高了整體結構強度和剛度,改善了各種負載力在頂層支架上的分布均衡性;其結構緊湊、結構剛度好、受力分布合理,鉆孔的垂直精度高,穩定可靠。
本實用新型公開了一種用于全斷面硬巖掘進機的多自由度錨桿鉆機系統,包括錨桿鉆機底座、鉆機滑道、鉆機滑道主架、推進油缸、鉆機塔頭、滑動梁回轉減速機、鉆機滑動梁、鉆機后軸座、鉆機升降油缸、膜片聯軸器、鉆機回轉減速機、鉆機支撐底板和立式鉆機,所述錨桿鉆機底座上固定設置有鉆機滑道,所述錨桿鉆機底座上相對于鉆機滑道的一側固定設置有推進油缸,多個運動副協同作業,實現錨桿鉆機的多角度、多工位施工,作業更加靈活,提高單臺錨桿鉆機的利用率;錨桿鉆機系統結構更為緊湊,設備占地空間小,為施工者預留更多的空間,保證其施工過程中的安全;應用范圍廣泛,可調整錨桿鉆機底座的外形結構,以靈活安裝于全斷面硬巖掘進機各合適位置。
本實用新型涉及一種多電源接入方式的電動水平定向鉆機,屬于工程機械技術領域;為解決現有發動機驅動的水平定向鉆機會造成尾氣和噪音污染,而電力驅動水平定向鉆機會因無外接電源導致產品使用范圍受限的問題;本申請包括底盤、鉆架、輔助裝置、泥漿泵裝置、進給裝置、回轉裝置和電源裝置;輔助裝置包括鉆機行走單元、鉆桿夾持單元和變幅單元;電源裝置包括發電機組和電控箱;電控箱與進給電機、回轉電機、泥漿泵裝置的電器元件和輔助裝置的電器元件電性連接,發電機組對電控箱進行供電;電控箱上設有電網接口,底盤上設有與電控箱連接的電池組;本申請水平定向鉆機用于在野外或電網未覆蓋區域施工時,發電機組作為電源進行設備施工的動力。
本實用新型涉及的一種用于小體積大功率鉆機的工作機構,它包括工作機構、諧波減速裝置、插扶器和抽放管壓送器,所述工作機構用于推進鉆桿,工作機構的下方設有水平回轉減速器;所述工作機構連接垂直回轉減速器,所述垂直回轉減速器連接諧波減速裝置,所述諧波減速裝置包括支撐定位立柱、齒條和諧波減速器,所述支撐定位立柱設置在安裝板上,所述支撐定位立柱的外壁設有一條平鍵式齒條,平鍵式齒條上連接諧波減速器,所述諧波減速器的一側通過支撐板連接垂直回轉減速器。本實用新型采用諧波減速器帶動齒輪齒條,實現垂直上下移動,運行更加平穩,解決了高轉速鉆機帶來的抖動和不平穩問題。
本實用新型公開了一種便攜式工程勘察取土鉆機,包括行走裝置、鉆機主體、隨動架、回轉動力頭、加壓油缸、電動卷揚機、伸縮式鉆桿和取土器,本實用新型,鉆桿采用伸縮式鉆桿,由多節鉆桿組成,最大鉆進深度可達30m;伸縮鉆桿采用液壓缸進行驅動,提升一個鉆進回次僅需10~20s,完成一個30m深鉆孔僅需1小時,無需手動拼接,大大提高施工效率,減少人工勞動強度。行動較靈活,能適應空間狹窄的復雜場地,達到較深孔深,并具有較強的穩定性,提高勘察效率和勘察精度。解決傳統鉆機鉆桿進行手動拼接安裝,由于場地受限只能放棄鉆探取樣或就近選擇開闊場地,場地受限區域適應力較弱的問題。
本發明公開一種多功能懸臂式隧道掘進機,包括分別設于所述掘進機本體左右兩側的兩個支護安裝機構以及設于兩個所述支護安裝機構之間的拱架運輸機構;所述支護安裝機構包括錨桿鉆機組件、拱架安裝組件;所述拱架安裝組件位于所述錨桿鉆機組件的上方,所述拱架安裝組件完成拱架的拼裝后,所述錨桿鉆機組件伸出對拱架進行鎖腳錨桿固定;本發明通過將掘進作業及支護作業進行集成,實現在開挖后不需要退機,提升了巷道掘進效率。

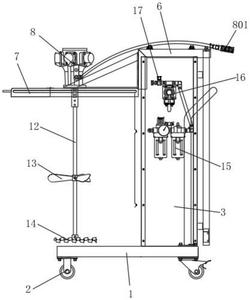

本實用新型涉及推車升降式氣動攪拌機,具有機架,所述機架的下部設置有萬向輪,所述機架的中部設置有保護殼,所述保護殼內設置有氣缸和導軌,所述導軌上可滑動連接有升降支架,所述升降支架上設置有桶蓋,所述桶蓋包括固定蓋和翻轉蓋,所述固定蓋上部設置有氣動馬達,所述固定蓋下部可轉動連接有滑環,所述滑環上開有兩個T形槽,所述T形槽內放置有刮板,所述滑環下部可拆卸連接有蓋板,所述氣動馬達的轉軸穿過固定蓋固定連接有攪拌軸,所述攪拌軸上可拆卸連接有攪拌葉輪和分散盤。本實用新型的有益效果為:移動方便,能夠避免攪拌時物料飛濺,并在攪拌過程中觀察物料攪拌情況,同時在使用過后便于清理桶蓋內殘留物料。
本實用新型公開了一種礦用接力式推車機驅動裝置,包括動力裝置、主機架、T形轉向箱、主鏈輪、傳動桿、副機架、L形轉向箱、副鏈輪,所述的動力裝置、T形轉向箱與主鏈輪安裝在主機架上,其中動力裝置輸出端與T形轉向箱的一端輸入端相連,T形轉向箱的另一端輸出端與主鏈輪相連,L形轉向箱與副鏈輪安裝在副機架上,其中L形轉向箱的輸出端與副鏈輪相連,主機架與副機架沿直線間隔布置,T形轉向箱和L形轉向箱中間由傳動桿連接。其優點是:該裝置在原有的車場長度內實現了比原系統更大的推車距離,使車場內閑置的空間得到了有效利用。
一種礦山固體智能充填開采方法,屬于礦山智能開采領域。通過充填裝備的智能化感知、充填系統的智能化決策及充填工藝的自動化執行實現充填工作面智能無人化充填。設備:在采充設備上加裝紅外傳感器、油缸行程智能傳感器、卸料高度智能傳感器、傾角智能傳感器、壓力智能傳感器和高清攝像儀,所有充填工序參數智能監測傳感的器件組成監測反饋層,用于自主感知,自動傳輸充填工藝過程中的實時數據;智能化感知得到的數據,由地面調度室、巷道主控中心和交換機組成的主控決策層進行智能識別決策,用于智能判斷下達操作指令;各式液壓油缸、電液控制器、電液換向器、電磁驅動器及采煤機截割部組成動作執行層,用于充填工藝動作的自我調整和自動執行。
本發明涉及一種井下礦山溜井智能除塵系統,除塵系統包括出礦溜井智能除塵系統和放礦溜井智能除塵系統,所述出礦溜井智能除塵系統包括最上層巷道、風機一、噴霧閥一、上層巷道、智能控制模塊、移動鐵門一、出礦巷道、鏟運機、智能發射模塊,風機二,噴霧閥二,移動鐵門二,下層巷道,以及主溜井,解決溜井產塵具有大量暴發的特殊性,含塵沖擊風流是瞬間突然爆發的,而排塵局扇是勻速運行能力恒定的并不具有瞬間大量排塵功能。降低粉塵隨著風流進入巷道并擴散,確保作業人員良好的作業環境。
本實用新型公開了一種推車自鎖機構。該推車自鎖機構包括安裝板,安裝板設置有卡板,卡板設有卡口,卡口包括上側壁、下側壁和處在封閉端的底部側壁,卡板樞接有自鎖鎖板,自鎖轉板在豎直方向轉動,自鎖轉板轉動軌跡的最低點到下側壁的距離小于推車扶手的外徑,自鎖轉板轉動的軌跡與卡口底部側壁之間留有避讓推車扶手的空間,在自鎖鎖板的旁邊樞接有自鎖鎖件,自鎖鎖件設置有限位裝置,限位裝置用于防止自鎖鎖件在重力的作用下自由向下旋轉,使得自鎖鎖件的一端限制自鎖鎖板向卡口的開放端旋轉,自鎖鎖件與自由狀態的自鎖轉板配合將推車扶手限制在卡口內。本實用新型解決了手推式滅火器栓接和使用取出時操作不便的問題。
本發明公開了一種用于體育用品加工的電焊機推車,包括底座,所述底座上端固定連接有U型板,所述U型板內設有對電焊機進行提升的提升機構,所述提升機構包括通過轉軸轉動連接在U型板兩側側壁的兩個轉動桿,兩個所述轉動桿側壁通過轉軸轉動連接有橫桿,所述橫桿下端通過固定桿固定連接有固定板,所述固定板呈U型狀,所述固定板頂部開設有凹槽,所述凹槽內壁滑動連接有兩個滑塊,所述滑塊下端固定連接有夾板。本發明通過設置提升機構,可以自行對電焊機進行夾緊后提升搬運至U型板內,從而避免人工對電焊機進行搬運移動,特別是對較重的電焊機進行搬運時,勞動強度大,并且在搬運過程中容易導致電焊機跌落損壞。
本發明公開了一種用于拋光機的行星輪的承載推車,包括:儲液箱,儲液箱限定出適于存放清洗液的儲液腔,行星輪適于放置在儲液腔內,儲液箱設有多個氣孔,每個氣孔與儲液腔連通;水道件,水道件設于儲液箱的外側壁,水道件與儲液箱之間限定出水道,水道與氣孔連通,水道件設有與水道連通的進氣口;進氣室,進氣室的一端與進氣口連通,進氣室的另一端設有單向閥。根據本發明的用于拋光機的行星輪的承載推車,在行星輪不使用時,可將行星輪浸泡在清洗液中,利用外置氣槍與進氣室相連,以加壓鼓泡對行星輪進行清洗,從而實現對行星輪的有效清潔和可靠存放,有利于保證制程工藝和產品質量。
本發明公開了一種嬰兒推車靠背連動機構,包括上推桿組件、分別與上推桿組件下部轉動連接的下推桿組件和前撐桿組件、后部與下推桿組件轉動連接的坐墊桿組件、靠背組件、第一連動片、第二連動片及底車架,底車架包括轉動連接的前、后支架組件以及前端與前支架組件轉動連接的連動桿組件,連動桿組件后部的連接座上轉動連接有與后支架組件滑動配合的滑動件;第一連動片的兩端分別與下推桿組件、第二連動片的上端轉動連接,靠背組件的下端與第一連動片轉動連接,第二連動片的下端與連接座轉動連接;車架折疊時,靠背組件的銷接部在第二連動片及第一連動片的連動作用下后移,避免了推車折疊時靠背組件超出車架折疊長度,有利于降低整車折疊體積。
本發明公開一種站座板機構及兒童推車,其中,站座板機構包括左側邊桿、右側邊桿、滑動件、上連桿、下連桿、站座板、第一轉軸、第二轉軸、第三轉軸、鎖定機構及限位機構。本發明的站座板機構可用于承載兒童,其具有能夠供兒童站或坐的使用狀態,滿足不同兒童的使用需求;本發明的兒童推車,通過設置站座板機構,可在原來只能帶一個兒童的基礎上額外再帶一個兒童,方便家長同時攜帶兩個兒童出行。
本實用新型涉及升降手輪技術領域,且公開了一種臺鉆的升降手輪結構,包括底座,所述底座的頂端面固定安裝有保護套,保護套的外壁面套接有調節板,調節板的前端面固定安裝有鉆孔機,保護套的頂端面固定安裝有操作殼,所述保護套內活動安裝有可在保護套內繞自身軸線旋轉的調節柱,調節柱的外壁面開設有調節槽,保護套的后端側壁面開設有滑動槽,調節板對應滑動槽的位置固定安裝有聯動桿,聯動桿貫穿滑動槽并延伸至調節槽內。本實用新型中,滑動槽開設在保護套后方遠離鉆孔機,從而使鉆孔機在工作時濺起的碎屑不會進入保護套內,保護了保護套的正常運轉,且結構簡單易于維護。
本實用新型公開了一種鉆床用鉆頭轉換式加工組件,包括底座,底座頂部的一側固定安裝有液壓桿,液壓桿的頂部固定安裝有鉆孔機箱,鉆孔機箱外表面的中部活動套裝有調節把手,鉆孔機箱底部的一側固定安裝有轉動電機,轉動電機的底部固定安裝有旋轉調節盤,旋轉調節盤的底部活動套裝有鉆頭架,鉆頭架的底部固定套裝有鉆頭,液壓桿的一側固定安裝有加工臺。上述方案中,鉆頭的大小形狀固定不變的,從而只能夠加工出同等大小的孔,不能夠開設出不同大小的鉆孔,從而不利于工件鉆孔加工,此時利用旋轉調節盤及其內部裝置的相互配合,能夠提高加工效率,適配不用孔的加工處理,使其旋轉調節,具備一體化性能。
本實用新型公開了一種可調節角度的金屬加工用鉆孔裝置,包括支撐腿、鉆孔箱、支撐臺、零件固定組件、角度調節組件和鉆孔機,所述支撐腿設于鉆孔箱下底壁四周處,所述鉆孔箱兩內側壁下端轉動設有螺紋桿,所述鉆孔箱一側轉動設有旋轉手輪,所述旋轉手輪和螺紋桿一端連接,所述支撐臺螺紋連接于螺紋桿上,所述固定組件對稱設于支撐臺上頂壁兩端,所述鉆孔箱內頂壁兩端對稱設有液壓升降桿,所述液壓升降桿的輸出軸上連接有支撐板,所述角度調節組件設于支撐板上且一端延伸至支撐板下方,所述鉆孔機設于角度調節組件上,所述鉆孔機與支撐臺相對。本實用新型涉及金屬零件鉆孔設備技術領域,具體為一種能夠方便使用的可調節角度的金屬加工用鉆孔裝置。
本實用新型公開了一種短料鋸切鉆孔一體機的自動鉆孔裝置,包括用于縱向輸送鋸切后的棒材的鋸切出料輸送裝置;橫向翻料緩存裝置:用于將縱向擺放的棒材橫向翻送至緩存料框上;橫向步進送料裝置用于將取料工位上的棒材步進送至鉆孔支撐工位;鉆孔裝置:所述鉆孔裝置包括鉆孔機座和鉆孔支撐裝置,鉆孔支撐裝置用于支撐橫向步進機構送來的棒材,鉆孔機座上縱向滑動安裝有鉆頭組件和鉆孔夾緊裝置;鉆孔出料裝置用于將鉆孔支撐裝置上的棒材送出。該自動鉆孔裝置可以在棒材鋸切后自動逐根輸送至鉆孔裝置處進行鉆孔,不但提高了生產的效率,同時整個設備的占地面積更小。
本實用新型公開了一種礦用本安型鉆機開孔定向裝置,包括底板,所述底板的頂部一端固定設置有轉動座,所述底板的頂端中部固定設置有液壓升降桿,所述轉動座和液壓升降桿的頂部固定設置有工作臺,所述工作臺的頂端固定設置有滑槽,所述滑槽的內部滑動設置有滑動座,所述滑動座的頂部遠離液壓升降桿的一端固定設置有氣壓泵,所述滑動座的頂端中部固定設置有鉆孔機箱,所述鉆孔機箱遠離氣壓泵的一端固定設置有固定座。本實用新型中,通過設置有一個激光發射器,并設置有激光糾正儀器和激光接收器,可以通過激光三點一線的方式來定位鉆機開孔的方位和方向,簡單方便并且不會出現差錯。
