施工現場無損檢測防護裝置 825

 0

施工現場無損檢測防護裝置。但是射線輻射會對人體造成巨大傷害，嚴重者會導致死亡，因此，檢測現場的安全防護至關重要。本發明組成包括：該施工現場無損檢測防護裝置包括設置在檢測設備（2）外部檢測區域圓周上的多個感應探測器（1），所述的感應探測器與防護裝置主機（5）電連接，所述的防護裝置主機與所述的檢測設備通過電源線（4）連接，所述的防護裝置主機包括設置在機柜內并依次電連接的感應電路、發射電路、接收電路、控制電路和執行電路。本發明用于施工現場的無損檢測防護。

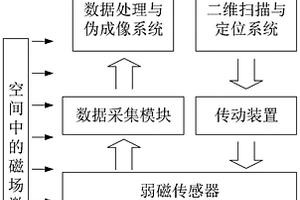

基于弱磁傳感器的掃描無損檢測系統與方法 1165

 0

一種基于弱磁傳感器的掃描無損檢測系統與方法，屬于無損檢測領域。該方法包括：使用4Hz固定頻率的磁場對測試系統進行激勵；利用兩個步進電機控制兩個滑塊在同步導軌上移動組成傳動裝置，從而使得固定在滑塊上面的弱磁傳感器能對整個試樣表面進行掃描，并且利用數據采集模塊實時對測量數據以及弱磁傳感器的位置信息進行采集；利用數據處理與偽成像系統對數據采集模塊采集到的數據進行帶通濾波與偽圖像化處理，以此達到對材料內部缺陷的檢測與定位。本方法可以對復合材料內部的缺陷進行檢測，由于其存在一個外部的穩定磁場激勵，而且在數據處理時有一個利用凱瑟窗實現的帶通濾波器，因此能夠在實驗環境存在較大干擾時使用。

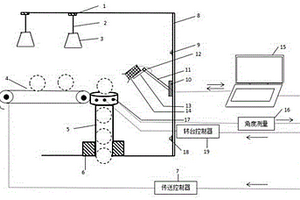

水果損傷無損檢測裝置 1040

 0

本實用新型屬于水果檢測領域，尤其是一種水果損傷無損檢測裝置，包括傳送聚攏裝置，所述傳送聚攏裝置的一側設有旋轉檢測臺，所述旋轉檢測臺的底部安裝有下落通道，所述下落通道上固定套接有固定塊，且固定塊放置在地面上，所述旋轉檢測臺遠離傳送聚攏裝置的一側設有固定在地面上的導軌，且導軌沿豎直方向設置，所述導軌靠近旋轉檢測臺的一側安裝有機械臂，且機械臂遠離導軌的一端安裝有紅外熱像儀，且紅外熱像儀與旋轉檢測平臺相對應設置，所述導軌的頂部固定安裝有頂桿，頂桿的底部設有兩個激勵裝置，且激勵裝置位于傳送聚攏裝置的正上方。本實用新型能夠便于對水果進行無損循環檢測，操作方便，檢測效果好。

基于霍爾元件的電磁無損檢測儀 1154

 0

一種基于霍爾元件的電磁無損檢測儀。國產無損檢測器材的種類在滿足更多更新的無損檢測要求方面尚有較大的開拓空間。一種基于霍爾元件的電磁無損檢測儀，其組成包括：機箱，所述的機箱（6）外部分別聯接有顯示器（1）、控制鍵盤（2）、鼠標（3）、霍爾元件（8）和電磁線圈（9），所述的機箱后側面板上通過導線（10）外聯電磁線圈外聯接口（13）、數控電源外聯接口（12）、霍爾元件外聯接口（11）、USB接口（14）和語音輸出裝置（15），所述的機箱前面板上具有電流表（4）、數控電源面板（5）和開關（7）。本實用新型申請涉及無損探傷領域，特別應用于基于霍爾元件的電磁無損檢測儀。

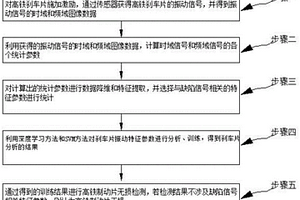

基于聲振法的高鐵制動片無損檢測方法 1194

 0

一種基于聲振法的高鐵制動片無損檢測方法，屬于深度學習領域。為了針對高鐵制動片的各種缺陷，而提出一種基于聲振法的高鐵制動片無損檢測方法，對高鐵剎車片施加激勵，通過傳感器獲得高鐵剎車片的振動信號，并得到振動信號的時域和頻域圖像數據；計算時域信號和頻域信號的各個統計參數；對計算出的統計參數進行數據降維和特征提取，并選擇與缺陷信號相關的特征參數進行統計；利用深度學習方法和SVM方法對剎車片振動特征參數進行分析、訓練，得到剎車片分析的結果；通過得到的訓練結果進行高鐵制動片無損檢測，若檢測結果不涉及缺陷信號相關特征參數，則認為高鐵制動片無損。本發明能快速且精確檢測制動片的使用壽命。

三維成像的木材無損檢測系統 1020

 0

三維成像的木材無損檢測系統。本實用新型涉及一種三維成像的木材無損檢測系統。常用的木材無損檢測裝置只能呈現木材的二維圖像，只能反應出木材某個橫截面上的情況，并且還存在檢測裝置不便于攜帶，檢測時間長等缺點。所述的傳感器本體包括傳感器機身與傳感器探頭，所述的傳感器探頭設置在支架上；所述的支架包括豎直支撐架與弧形支撐架，所述的豎直支撐架從上到下依次設置轉動電機，每個所述的轉動電機上連接兩個弧形支撐架，每兩個所述的弧形支撐架相對設置；每個所述的弧形支撐架上均勻設置一組傳感器探頭。本實用新型用于木材無損檢測。

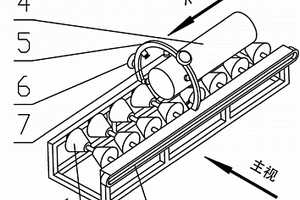

木材無損檢測臺 879

 0

本實用新型涉及無損檢測設備的技術領域，具體地說是一種木材無損檢測臺，包括進料輥、載木架以及鏈傳動裝置，所述進料輥可轉動地安裝在所述載木架上，所述鏈傳動裝置安裝在所述載木架側方并且用于控制所述進料輥的轉動；還包括檢測環、信號發生器以及探頭接收器；所述檢測環固定安裝在所述載木架上，所述進料輥上的木材可以通過所述檢測環的中心通孔；所述信號發生器可移動地安裝在所述檢測環的外輪廓上，可以根據檢測目的沿所述外輪廓移動；所述探頭接收器可移動地安裝在所述檢測環的內輪廓上，可以根據檢測目的沿所述內輪廓移動。本實用新型采用上述結構，可以對木材進行自動化無損檢測。

無損檢測用裝置 864

 0

本實用新型公開了一種無損檢測用裝置，包括底座，底座的上方固定有支撐架，且支撐架的內部固定有第一驅動電機，第一驅動電機的輸出端連接有連接塊，拴緊塊的末端連接有第一橡膠塊，待檢測管道的內部固定有固定塊，限位塊的內部卡合連接有頂緊塊，支撐架的左側固定有第二驅動電機，第一轉塊的下方設置有發射盒，且第一轉塊的后側連接有第二轉塊，所述第二轉塊的上方固定有第一限位軌，所述第一限位軌的前側設置有第二限位軌道，所述安裝軸的內部設置有X射線發射器。該無損檢測用裝置，便于對待檢測管道進行固定，且便于對待檢測管道進行保護，而且便于對待檢測管道進行檢測，此種無損檢測用裝置適用于鐵管，暖氣管的裂縫，焊接點的檢測等領域。

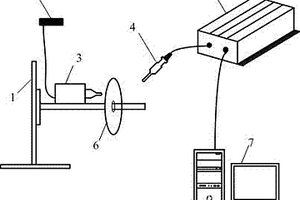

基于聲學共振譜的圓鋸片無損檢測裝置 1132

 0

本發明公開了一種基于聲學共振譜的圓鋸片無損檢測裝置，主要用于對圓鋸片出廠前的品質檢測。其特征是包括支架、微控制器、電動力錘、音頻采集器、信號采集和數據處理的智能控制器、PC機。其中所述電動力錘固定在支架上用于敲擊圓鋸片，使其產生振動發聲，所述微控制器與電動力錘相連接，使電動力錘每次產生的敲擊力大小相同，所述音頻采集器和智能控制器用于采集圓鋸片振動產生的音頻信號并進行數據處理。本發明提供的圓鋸片無損檢測裝置能檢測到存在裂縫、缺口、氣泡、斷齒等劣質圓鋸片，在出廠前將不合格的圓鋸片篩選出來，此裝置檢測精度高，缺陷檢測全面，為圓鋸片廠家提供了一種可靠和全面的自動檢測方法。

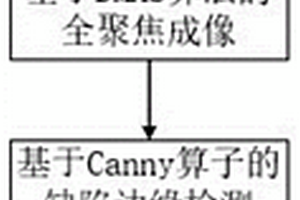

基于Canny算子與超聲平面波成像相結合的高分辨缺陷無損檢測方法 994

 0

本發明公開了一種基于Canny算子與超聲平面波成像相結合的高分辨缺陷無損檢測方法。步驟1：利用超聲相干向被測工件發射平面波，接收濾除信號中的隨機噪聲的回波數據；步驟2：將步驟1的回波數據利用DMAS算法進行全聚焦成像；步驟3：將步驟2全聚焦成像的成像圖，利用Canny算子的缺陷進行邊緣檢測；步驟4：基于步驟3的缺陷邊緣檢測，將得到的缺陷采用逐點聚焦的方式進行精掃。本發明用以解決被測工件缺陷無損檢測速度慢、檢測精度低的問題，從而提高工業生產中的質量控制。

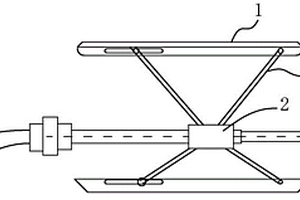

用于集箱環焊縫無損檢測的爬行裝置 910

 0

一種用于集箱環焊縫無損檢測的爬行裝置，涉及一種焊縫無損檢測裝置，以解決鍋爐集箱環縫采用中心透照法進行無損檢測，無損檢測的爬行裝置采用六爪爬行進入鍋爐集箱內容易陷入導接管通孔內的問題。本實用新型包括中心桿、N對調節桿和N個滑板，每個滑板通過一對調節桿與中心桿連接，并且N個滑板和中心桿的軸線相互平行設置，N個滑板設置在中心桿的四周。本實用新型增加了與鍋爐集箱內部的接觸面積，避免采用爪式爬行器容易陷入到集箱連接通孔內的問題。本實用新型可適用于不同內徑集箱環焊縫無損檢測。

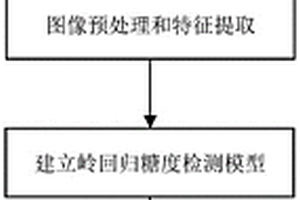

基于機器學習的蘋果糖度無損檢測方法 980

 0

本發明提供了一種基于機器學習的蘋果糖度無損檢測方法，建立以洛倫茲擬合光譜圖像散射分布為基礎，利用機器學習中嶺回歸方法進行預測的模型。采用雙邊濾波方法對手機拍攝得到的光譜圖像進行處理，從而得到干擾較少且特征信息更為顯著的光譜。利用光斑中心點定位算法，不斷迭代以確定光譜圖像最亮點坐標，之后進行數據擬合。擬合得到洛倫茲系數，用于嶺回歸模型構建，并利用部分蘋果數據對模型進行校正，并驗證。最終得到的模型更為穩定和準確，可用于蘋果糖度無損檢測。本發明不但能夠使用最為常用的設備—手機進行檢測，而且對蘋果的外部以及內部都可進行無損檢測，同時能夠進行校正，提高了檢測的準確性和效率。

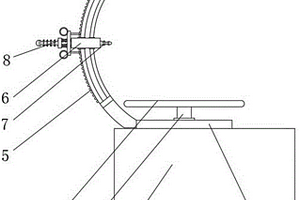

無損檢測曝光支架 760

 0

本實用新型公開了一種無損檢測曝光支架，包括底框，所述底框的內壁固定連接有立柱，所述立柱的頂部固定連接有托盤，所述底框的內部設置有轉動裝置，所述轉動裝置與立柱相連接，本實用新型涉及無損檢測技術領域。該一種無損檢測曝光支架，達到了底框、立柱、托盤、轉動裝置、支撐裝置、滑塊、探傷機與限位裝置組成一個整體，設置托盤，便于對待檢測物品進行放置，利用轉動裝置，帶動支撐裝置轉動，帶動滑塊轉動，進而帶動探傷機轉動，便于對物品進行360°檢測，同時設置限位裝置，便于調節滑塊的高度與角度，配合轉動裝置，便于對物體進行全方位檢測，提高檢測效率，方便工作人員進行操作，滿足使用需求的目的。

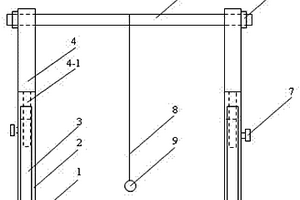

基于均勻力敲擊的木材及木質復合材料無損檢測激勵裝置 882

 0

基于均勻力敲擊方法的木材力學性能無損檢測裝置屬于一種材料性能無損檢測設備，尤其涉及一種木材及木質復合材料的力學性能無損檢測設備；該裝置包括左右對稱配置的兩個豎直桿架、所述豎直桿架包括水平放置的支撐底座，通過兩側加強筋板固定連接在支撐底座上方的豎直方向的支撐桿，設置在支撐桿上方的能夠沿支撐桿方向移動的升降桿；左右兩側的升降桿通過水平放置的橫梁連接；所述的橫梁中間位置，通過細線懸掛一激勵小球；本發明檢測裝置不僅結構簡單、操作方便，而且能夠給被測試樣施加均勻力激勵，并且實現被測試件的橫波振動與縱波振動激勵，降低了對檢測者的要求、提高檢測效率。

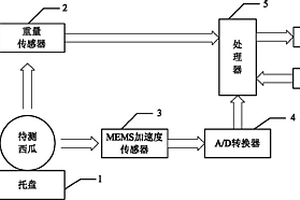

西瓜成熟度無損檢測儀 1157

 0

西瓜成熟度無損檢測儀,涉及一種西瓜成熟度檢測儀,它解決了現有無損檢測西瓜成熟度的方法準確度低的問題。它的重量傳感器用于檢測待測西瓜的重量,MEMS加速度傳感器用于檢測待測西瓜的振動量,MEMS加速度傳感器的模擬量信號經A/D轉換后輸入至處理器。本實用新型適用于西瓜成熟度的無損檢測。

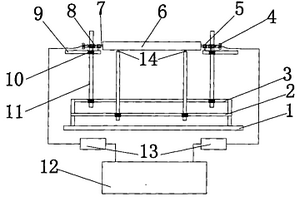

木質材料無損檢測實驗裝置 1085

 0

木質材料無損檢測實驗裝置是一種提供木質材料性能檢測的裝置,其中涉及木材性能檢測設備。將木質材料無損檢測裝置的基本臺面和支撐桿用十字夾連接好,把傳感器的導線穿過空心螺栓,然后將傳感器的導線依次與放大器和快速傅立葉變換分析儀接通,再通過調節支撐桿和空心螺栓的夾緊程度將被測試件夾緊固定。該裝置不破壞被測試件和檢測設備,可實現非破壞性檢測,具有結構簡單、操作方便快捷、檢測效率高、簡化檢測過程、檢測質量好和檢測成本低的特點。

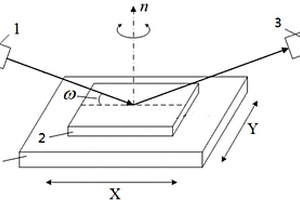

用于光學晶體超精密加工亞表面損傷的無損檢測方法 814

 0

一種用于光學晶體超精密加工亞表面損傷的無損檢測方法，本發明涉及超精密加工亞表面損傷的無損檢測方法。本發明的目的是為了解決現有技術主要是基于某一特定的亞表面損傷形式或對某一微小截面區域的亞表面損傷形式進行檢測，檢測過程往往具有破壞性，其檢測結果不能全面準確地反映實際加工過程中光學晶體材料的亞表面損傷形式的問題。過程為：一、將被檢測光學晶體置于可移動工作臺上；二、使X射線源產生的X射線與被檢測光學晶體表面平行；三、使X射線與晶體表面形成一定夾角；四、得到X射線與晶體結構發生衍射時的衍射特征譜線信息；五、重復三、四，完成對光學晶體超精密加工亞表面損傷的無損檢測。本發明用于無損檢測領域。

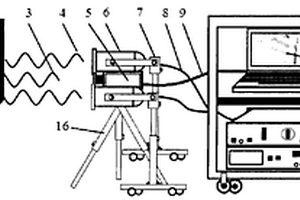

基于圖像序列處理的紅外鎖相熱波無損檢測方法 925

 0

一種基于圖像序列處理的紅外鎖相熱波無損檢測方法,它是一種利用計算機軟件對紅外圖像序列進行處理實現紅外鎖相法熱波無損檢測的新方法,方法的實施步驟包括:焦平面紅外熱像儀采集熱波信號圖像序列、正弦規律調制的鹵素光源激勵和熱波信號數字鎖相處理與特征圖像分析。采用該方法進行無損檢測時,焦平面陣列式紅外熱像儀5固定在三角架16上,并與計算機11的數據采集卡連接,利用基于圖像序列紅外鎖相處理軟件12完成紅外熱像儀的初始化及圖像顯示。將鹵素光源6固定在專用支架7上,保證入射光盡可能照射到樣件2待檢區域內,函數發生器14通過信號線15與光源功率放大器13相連,控制鹵素光源6的光強按照正弦規律變化。鹵素光源6的入射光照射到樣件2表面,產生激勵熱波4?；趫D像序列的紅外鎖相處理軟件12記錄樣件2表面產生的反射熱波3或透射熱波1,利用鎖相處理模塊提取熱波信號特征信息和形成特征圖像,圖像處理與分析模塊對熱波特征圖像進行處理與分析,提取樣件2內部缺陷特征,實現對樣件2內部缺陷及損傷的快速、準確的無損檢測。

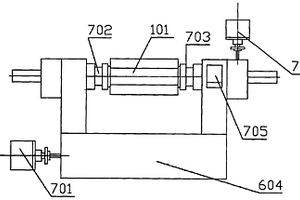

木質材料在線無損檢測儀器 868

 0

木質材料在線無損檢測儀器涉及木質材料在線無損檢測,可測定木方、板方材以及原木木段的彈性模量從而評定其材質性能。通過控制裝置控制驅動及進給裝置,使被測木質材料的兩端被木質材料的夾緊裝置夾緊。信號的觸發與信號的檢測裝置可觸發信號以及檢測發射信號和接收信號。發射信號和接收信號被信號放大器放大后傳到快速傅里葉變換(FFT)分析儀,測得觸發信號和接收信號的時間差,利用公式可計算出動態彈性模量。從而對其材質進行評定。本儀器做到了不破壞被測試件的完整性,并且提高了勞動效率、降低了檢測成本、減輕了勞動強度。

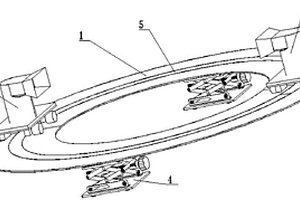

樹木缺陷無損檢測系統的天線控制平臺 936

 0

一種樹木缺陷無損檢測系統的天線控制平臺，屬于樹木無損檢測技術領域。本發明為了得到更加準確的樹木內部缺陷無損檢測結果，克服發射天線位置和接收天線位置固定不變導致檢測結果不準確的缺陷，設計了一種樹木缺陷無損檢測系統的天線控制平臺。包括運動部分和支撐部分，運動部分包括兩輛自動循跡小車和兩個天線搭載部分，支撐部分包括升降支架和軌道平面：軌道平面上設置有圓環狀的循跡軌道，兩輛自動循跡小車沿循跡軌道運動，每輛自動循跡小車上設置有天線搭載部分，發射天線和接收天線安裝在天線搭載部分上；天線搭載部分用于放置發射天線和接收天線；所述軌道平面的下端面上設置有至少兩個升降支架。本發明用于樹木缺陷無損檢測系統中。

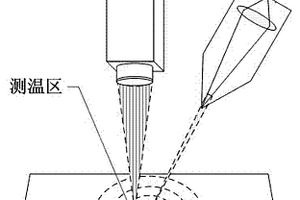

點陣式熱傳導測溫無損裂紋檢測法 757

 0

點陣式熱傳導測溫無損裂紋檢測法，涉及一種裂紋檢測方法。所述方法步驟如下：在待測工件上方設置激光器和紅外熱像儀，將激光束設定功率照射在待測工件表面，同時用紅外熱像儀實時檢測距離激光光斑1-10mm位置處待測工件表面的溫升曲線，檢測其最高值，根據溫升最高值對比判斷待測工件表面該處是否有裂紋缺陷。將整塊工件表面依據X-Y坐標劃分為n個待測點陣，經逐點檢測后，將記錄好的異常低溫點坐標經繪圖，即可直觀地得知待測工件上的裂紋位置和形狀。本方法應用面廣闊；不僅對工件上的淺表微裂紋有較高的檢出率，更可描繪出其位置、形狀、深淺等三維信息；簡便直觀，無損，檢測過程無需中間介質，對工件無不良影響，檢測結果直觀準確。

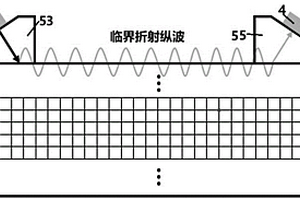

基于寬帶掃頻信號頻域計算的應力梯度高效無損檢測系統及其檢測方法 1103

 0

本發明公開了一種基于寬帶掃頻信號頻域計算的應力梯度高效無損檢測系統及其檢測方法。步驟1：標定待測對象的LCR波速度；步驟2：基于步驟1的待測對象的LCR波速度及待測對象深度方向的應力梯度測量范圍，計算寬帶掃頻信號的起始頻率和截止頻率；步驟3：基于步驟2的起始頻率和截止頻率的相位延遲，將相位延遲換算為時間延遲信息；步驟4：基于步驟3的時間延遲信息，確定不同頻率分量對應深度的應力，最終實現被測對象不同深度處應力的逐層掃描。本發明用以解決應力梯度測量準確度低的問題，實現深度方向上的應力梯度高效表征。

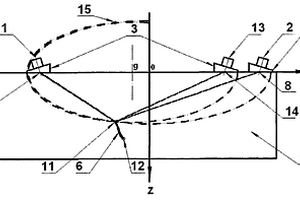

超聲無損檢測方法及檢測裝置 739

 0

本發明提供的是一種高精度超聲無損檢測方法及檢測裝置。超聲探頭組件包括一個發射探頭和兩個接收探頭。發射探頭發出的超聲波經過楔形塊的折射而入射到機械結構件內部,并在缺陷的邊緣產生衍射波。對兩個接收探頭所接收超聲衍射波的檢測與測量可以得到傳播時間tS1和tS2。由三個的超聲波探頭位置參數、傳播時間tS1和tS2所對應的傳播距離TL1與TL2參數形成了焦距、端點參數不同的兩個橢圓。通過橢圓方程組的結算便可獲得缺陷上端、下端邊緣的坐標值,由此可以計算出缺陷的長度L、傾斜角α、缺陷深度d幾何參數。通過探頭組件中安裝的CMOS圖像傳感器給出的(Δx,Δy)位移參數與缺陷測量值的數據融合,便可以繪制缺陷的高精度三維圖像。

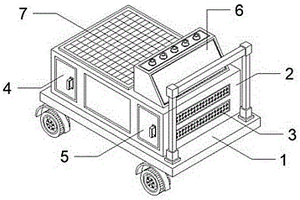

基于無損檢測技術的公路路面層間檢測裝置 727

 0

本實用新型公開了一種基于無損檢測技術的公路路面層間檢測裝置，包括車體、檢測箱、散熱窗、垃圾倉門、儲物門、操作面板、太陽能電池板，所述車體為四邊矩形結構且頂端中部安裝有矩形結構的檢測箱，所述檢測箱右端面中部開有矩形結構且對稱式分布的散熱窗，所述檢測箱前段左側安裝有交接固定的垃圾倉門，所述垃圾倉門右端安裝有對稱式儲物門，所述檢測箱頂端右側安裝有體型結構的操作面板，所述操作面板左側安裝有螺栓固定的太陽能電池板。本實用新型通過合理化的設計有效的清楚路面上的垃圾、灰塵以及結冰等情況對檢測的影響進一步提高了設備的檢測效率和質量。

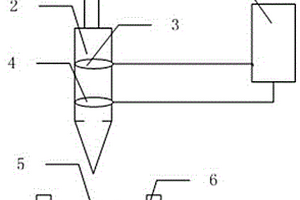

基于細胞無損檢測自動變焦熒光檢測裝置 859

 0

本實用新型提供一種基于細胞無損檢測自動變焦熒光檢測裝置，其特征在于，包括激光光源，連接在光源下端的激發光探頭，包括探頭內部兩片液體透鏡，下面是細胞樣品其被固定在位置可調控檢測平臺系統，熒光光譜的收集和分析系統放置在檢測平臺下端。本實用新型的優點：激發光探頭內部兩片液體透鏡，通過電磁驅動控制外加電壓來調節液體透鏡表面曲率，在激光光源和激發光探頭位置不變的情況下，通過液體透鏡二元變焦調節激發光線的匯聚，代替手動或機械調控來改變激光器和激發光探頭位置，有效避免機械前后移動元件的不穩定誤差和噪聲，而且通過液體透鏡的二元變焦其系統響應速度更快，精度更高，有更好的實驗重復性。

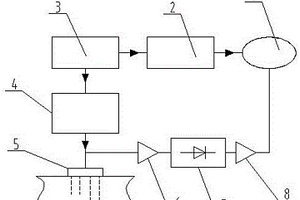

應用脈沖回波探傷的巖土無損檢測系統及檢測方法 1149

 0

應用脈沖回波探傷的巖土無損檢測系統及檢測方法。巖土工程的質量和安全性也提出了更高的要求，巖土工程的質量檢測受到越來越多的關注，傳統的檢測技術已經無法滿足現在的檢測要求。本發明組成包括：時鐘脈沖發生器（3），所述的時鐘脈沖發生器與脈沖發生器（4）和時基發生器（2）電連接，所述的時基發生器與示波器（1）電連接，所述的脈沖發生器與探頭（5）和射頻前置放大器（6）電連接，所述的射頻前置放大器與檢波器（7）電連接，所述的檢波器與所述的示波器電連接。本發明用于巖土工程的無損檢測系。

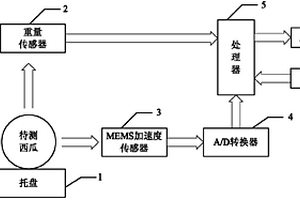

西瓜成熟度無損檢測儀及檢測方法 918

 0

西瓜成熟度無損檢測儀及檢測方法，涉及一種西瓜成熟度檢測儀及檢測方法，它解決了現有無損檢測西瓜成熟度的方法準確度低的問題。其裝置：重量傳感器用于檢測待測西瓜的重量，MEMS加速度傳感器用于檢測待測西瓜的振動量，MEMS加速度傳感器的模擬量信號經A/D轉換后輸入至處理器。其方法：首先測量西瓜的重量和待測西瓜的振動量，對振動量進行快速傅里葉變換，獲得待測西瓜的振動頻率；通過待測西瓜的重量和振動頻率計算待測西瓜的彈性模量，彈性模量即為待測西瓜的成熟度，實現待測西瓜的成熟度檢測。本發明適用于西瓜成熟度的無損檢測。

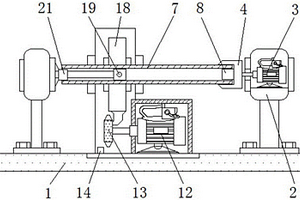

旋轉無死角檢測檢測范圍廣的金屬無損檢測儀 1030

 0

本實用新型公開了一種旋轉無死角檢測檢測范圍廣的金屬無損檢測儀，包括檢測儀本體與支撐箱，所述支撐箱的頂部開設有轉動凹槽，所述轉動凹槽的內腔固定連接有驅動電機，所述驅動電機的輸出端固定連接有主動齒輪，所述主動齒輪的表面嚙合有從動齒輪，所述從動齒輪的內腔固定連接有轉桿，所述轉桿的頂部固定連接有放置箱。本實用新型通過檢測儀本體、支撐箱、轉動凹槽、驅動電機、主動齒輪、從動齒輪、轉桿、放置箱、雙軸電機、螺紋桿、螺紋套、夾持板、支撐柱、固定板、滑臺氣缸、電動推桿、移動板、定位傳感器與檢測頭的配合使用，能夠轉動待測工件，并移動檢測頭，能夠無死角的檢測工件，提高檢測精度。
