黑龍江哈爾濱有色金屬無損檢測技術理論與應用

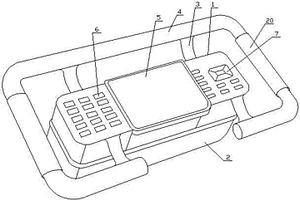

水泥超聲無損檢測器 883

 0

本實用新型涉及一種水泥超聲無損檢測器。傳統的混凝土超聲檢測設備只能對所接收的一維信號分析處理和人工判讀，工作效率低可靠性較差?；炷恋膬炔抠|量的描述還存在難度高和不確定性強等特點，要求儀器操作者具有相關工作經驗。一種水泥超聲無損檢測器，其組成包括：對扣上盒體（1）和下盒體（2），上盒體通過支撐桿（3）連接矩形扶手（4），上盒體表面安裝顯示屏（5）、輸入按鍵（6）和操作按鍵（7），盒體內部安裝微控制器（8）和蓄電池（9）；上盒體、下盒體后側安裝柵欄箱（15），柵欄箱內安裝太陽能電池板（16）；下盒體底部安裝探測頭（17），探測頭通過彈性件（18）固定于隔板（18）。本實用新型應用于水泥檢測器。

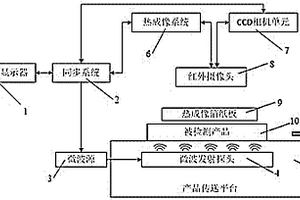

非導電性產品結構缺陷無損檢測的方法 1125

 0

本發明涉及一種非導電性產品結構缺陷無損檢測的方法?，F有技術需要破壞產品形狀檢測內部結構缺陷，非破壞性x射線檢測技術應用范圍有局限性。本發明的方法通過微波熱成像技術間接地將產品內部結構缺陷成像檢測出來。將低頻微波均勻照射在產品表面，微波穿過產品內部，受到結構不一致性影響，在背面貼附的微波吸收加熱箔紙會產生不均勻性加熱程度，通過紅外攝像頭將內部結構分布轉化為熱度分布圖像，然后由圖像處理算法將熱度分布圖像轉化為結構缺陷特征顯示在計算機顯示器上，以提供檢測人員判別是否存在結構缺陷的依據。采用本發明的檢測方法可以達到x射線成像方法的高分辨率水平，并且檢測安全性高，對檢測人員無輻射危害。

樹木蛀干害蟲的電磁波無損檢測儀 1190

 0

一種樹木蛀干害蟲的電磁波無損檢測儀，屬于樹木檢測領域，為解決現有樹木檢測技術會對樹木造成損害，對檢測人員存在安全隱患的問題。包括升降架、探測架和電磁波探測器；升降架滑動板能夠沿外支架內壁上下滑動，立柱側壁上為齒條，齒輪與齒條嚙合，齒輪轉動軸通過電機驅動旋轉；探測架連接板下端面固定安裝在連接平臺上端面上，兩個旋轉板、兩個探測板、兩個轉桿和兩個旋轉軸對稱設置；旋轉軸通過電機驅動轉動，進而帶動探測板擺動，兩個探測板處于最小間距時，兩個半圓環合為圓形；探測板半圓環內側安裝有電磁波探測器；根據反射近紅外電磁波進行比較，當存在差異時發出報警信號，提示樹木內有蛀干害蟲。本實用新型用于對蛀干害蟲進行無損檢測。

滲碳軸承零件硬度無損檢測方法 735

 0

一種滲碳軸承零件硬度無損檢測方法，本發明涉及軸承制造技術領域，具體涉及一種滲碳軸承材料滲碳后表面硬度測試方法。本發明是要解決滲碳軸承成品零件表面硬度檢測破壞軸承零件的問題。方法：一、建立參照圖譜；二、無損測定。本發明能夠實現滲碳軸承成品零件的無損檢測，實現滲碳材料軸承成品零件的100％硬度測試，提升軸承零件質量可靠性。

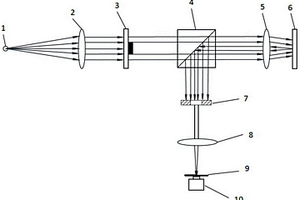

遮擋式暗場共焦亞表面無損檢測裝置和方法 801

 0

本發明提供一種遮擋式暗場共焦亞表面無損檢測裝置和方法，屬于光學精密測量技術領域。點光源發出的光依次經過準直鏡、遮擋式環形光發生器、分光棱鏡和物鏡，物鏡將激光匯聚至待測樣品，載有待測樣品信息的反射光和散射光依次經過物鏡和分光棱鏡，入射至探測互補光闌，反射光被探測互補光闌遮擋，散射光依次經過探測互補光闌、收集透鏡和探測針孔，最終入射至光電探測器，從而完成對亞表面的檢測。本發明采用遮擋式環形光發生器生成環形光，采用環形光束照明樣品，結合探測互補光闌實現暗場共焦，解決了普通共焦顯微技術檢測亞表面損傷信噪比低的問題，裝置簡單易于實現，適用于亞表面無損檢測。

可攀爬的混凝土橋墩密實度無損超聲檢測裝置 863

 0

本發明屬于混凝土密實度檢測裝置技術領域，其公開了一種可攀爬的混凝土橋墩密實度無損超聲檢測裝置，包括：環形約束架，混凝土橋墩置于環形約束架內側；多個橋墩爬行機構，其均布固定在環形約束架內側壁上；多個密實度超聲檢測機構，其均布固定在環形約束架的頂端面上。該裝置通過橋墩爬行機構可在橋墩上直接上下爬行，并配合密實度超聲檢測機構可實現對不同高度的混凝土橋墩密實度進行無損檢測，使得該裝置可適用于位置較高和可直接應用在復雜地理環境中的橋墩密實度的檢測。

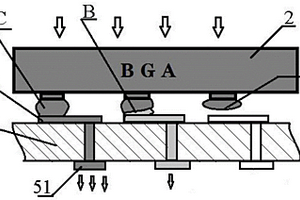

BGA芯片焊點質量紅外無損檢測方法 885

 0

一種BGA芯片焊點質量紅外無損檢測方法，屬于印刷電路板焊點質量無損檢測技術領域，具體方案包括以下步驟：步驟一、將電熱膜與待測BGA芯片遠離焊點的一面緊密貼實，電熱膜與電源連接；步驟二、將紅外熱像儀正對電路板遠離焊點的表面上的過孔位置或電路板焊接焊點的表面上扇出的引線位置；步驟三、同時打開電源和紅外熱像儀，電源將電熱膜加熱，紅外熱像儀測試并記錄過孔位置或引線位置的溫度信息，得到過孔位置或引線位置的熱像圖；步驟四、在相同的參數下，對比待測BGA芯片過孔位置或引線位置的熱像圖與具有標準焊點的BGA芯片相應位置的熱像圖，判別待測BGA芯片焊點的質量。本發明設備價格相對便宜；操作簡單快捷，檢測高效，結果判別容易。

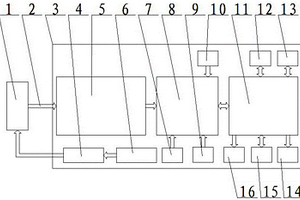

基于FPGA的紅外熱波無損檢測裝置 756

 0

一種基于FPGA的紅外熱波無損檢測裝置。傳統的探傷為模擬式，缺點為，缺陷顯示不直觀，探傷技術難度大，易受主、客觀條件影響，探傷結果不易保存。一種基于FPGA的紅外熱波無損檢測裝置，其組成包括：殼體，殼體（3）內部具有高速數據采集電路（5）、FPGA預處理電路（8）和ARM后處理電路（11），殼體內部還具有電源（6）和高壓生成器（4），高速數據采集電路與FPGA預處理電路電連接，FPGA預處理電路連接和ARM后處理電路電連接，電源為殼體內的全部電氣系統提供電能，高速數據采集電路和高壓生成器分別通過導線（2）連接位于殼體外部的探頭（1）。本實用新型申請應用于基于FPGA的紅外熱波無損檢測裝置。

樹木節疤無損檢測方法 733

 0

一種樹木節疤無損檢測方法，它涉及一種檢測方法，具體涉及一種樹木節疤無損檢測方法。本發明為了解決現有節疤測量方法浪費木材，數據缺失，且獲取的節疤數據平面化，不能立體呈現節疤空間位置和分布規律的問題。本發明的具體步驟為：步驟一、用工業CT機對活立木由上至下進行掃描；步驟二、林木樹干掃描所得信息經計算后獲得X線衰減系數或吸收系數，再排列成矩陣，即數字矩陣，數字矩陣存儲于磁盤中；步驟三、木材中材質密度越大灰度越??；步驟四、判斷樹木節疤種類；步驟五、節子生長緩慢，年輪及邊材較致密，形成白色線條明顯，節子年輪線不清晰；步驟六、展示CT二維斷層圖像(X，Z)和(Y，Z)。本發明屬于林業領域。

鍋爐用于運行期金屬管道無損檢測機器人 804

 0

一種鍋爐用于運行期金屬管道無損檢測機器人，它涉及一種金屬管道無損檢測機器人，具體涉及一種鍋爐用于運行期金屬管道無損檢測機器人。本發明為了解決鍋爐金屬管道內空間狹小，維修人員無法進入其中對其進行全面檢測，導致鍋爐運行存在較大安全隱患的問題。本發明包括左基體、右基體、超聲發射器、寬度調整機構和四個動力組件；左基體通過所述寬度調整機構與右基體連接，超聲發射器安裝在左基體的前端，左基體的外側由前至后依次安裝兩個所述動力組件，右基體的外側由前至后依次安裝兩個所述動力組件。本發明屬于鍋爐設備檢修領域。

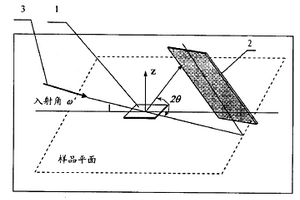

微小區域殘余應力的無損檢測方法 1088

 0

微小區域殘余應力的無損檢測方法，涉及一種測 量方法?，F有殘余應力測量方法存在耗時長、需要應用高角度 衍射峰的缺點。本發明方法為，利用 XRD2設備對待測殘余應力的樣 品測量后獲得XRD2面探圖譜， 然后對所得圖譜進行處理，得到相應一組(hkl)衍射峰的衍射角 (2θ)隨著德拜環張角(x)變化的數據 {xl，2θ l}，最后用線性函數擬合數據得 到相應的直線，由擬合得到直線的斜率與殘余應力之間的關 系，即可計算出所測量樣品該微小區域的殘余應力。本發明方 法不僅可以實現材料微小區域殘余應力的測量，而且可以快速 地得到滿足精度要求的結果，另外，利用設備可調節X射線有 效穿透深度的特點，可獲得殘余應力沿表面法線方向的分布， 利于推廣應用。

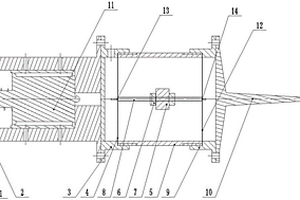

具有自動擊發功能的木材應力波無損檢測裝置 999

 0

具有自動擊發功能的木材應力波無損檢測裝置。本實用新型涉及一種具有自動擊發功能的木材應力波無損檢測裝置。所述的電磁鐵裝入電磁鐵外殼體內，所述的電磁鐵外殼體的底端通過螺栓連接電磁鐵上殼體，所述的電磁鐵外殼體的頂端通過螺栓連接傳感器上殼體，所述的傳感器上殼體與傳感器外殼體之間夾有圓形平膜片Ⅰ，所述的傳感器上殼體與傳感器外殼體之間通過螺紋連接，所述的傳感器外殼體與傳感器下殼體之間夾有圓形平膜片Ⅱ，所述的傳感器外殼體與傳感器下殼體之間通過螺紋連接，所述的圓形平膜片Ⅰ與所述的圓形平膜片Ⅱ之間設置傳動桿，所述的傳動桿還穿過質量塊，所述的傳感器下殼體通過螺栓連接尖椎體。本實用新型用于木材應力波無損檢測。

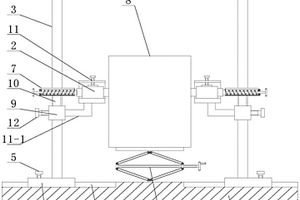

壓點式木材無損檢測儀 850

 0

本實用新型公開了一種壓點式木材無損檢測儀，包括底座、電動導軌、加壓裝置和壓塊，所述底座的兩端對稱設置有支撐框架，所述電動導軌前后移動水平安裝在兩個支撐框架之間，所述加壓裝置左右移動安裝在所述電動導軌上，所述壓塊上下升降安裝在所述加壓裝置上，還包括控制器，所述控制器安裝在所述支撐框架上，所述電動導軌和加壓裝置均與所述控制器通信連接，還包括若干獨立設置的限位塊，所述限位塊放置在所述底座上，所述限位塊用于限制木材的移動，該壓點式木材無損檢測儀能夠對木材進行整體檢測，保證檢測準確性，檢測效率高，操作方便。

CFRP層板缺陷的紅外熱波雷達成像無損檢測方法與系統 837

 0

一種CFRP層板缺陷的紅外熱波雷達成像無損檢測方法與系統，所述方法為：調整激光光源擴束整形裝置與被測樣件的空間位置，使激光均勻照射到試樣表面，控制數據采集卡產生線性調頻脈沖信號，驅動激光功率驅動器，使光纖激光器的功率按照線性調頻脈沖信號規律變化；采集被測CFRP試樣表面的熱波雷達信號；對采集的表面熱波雷達信號進行處理，提取熱波雷達信號的時頻域特征信息，通對特征信息圖像的處理與分析，提取樣件內部缺陷的特征參數，實現對樣件內部缺陷及損傷的無損檢測。所述系統包括光纖激光器、激光功率驅動器、數據采集卡、激光光源擴束整形裝置、焦平面紅外熱像儀及計算機。本發明實現了對CFRP層板缺陷的快速、準確檢測。

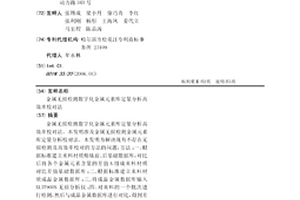

金屬無損檢測數字化金屬元素庫定量分析高效率校對法 814

 0

金屬無損檢測數字化金屬元素庫定量分析高效率校對法。本發明涉及金屬無損檢測金屬元素庫定量分析校對法。本發明為解決現有不存在無損檢測及高效率校對的方法的問題，方法：一、根據標準建立來料材質熔煉前、后基礎數據庫，對比后將各個金屬元素含量的差值A組成來料材質對比差值基礎數據庫；二、根據標準建立來料材質成品金屬數據庫；三、將成品金屬數據庫輸入XL3T900S無損分析儀；四、對來料的一個批次進行檢測，然后與成品金屬數據庫進行對比，得到差值B，若差值B小于A·（1+2%）且大于A·（1-2%），則判定該批次來料合格，若差值B大于A·（1+2%）或小于A·（1+2%），則判定該批次來料不合格。

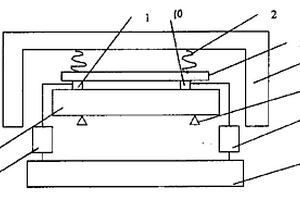

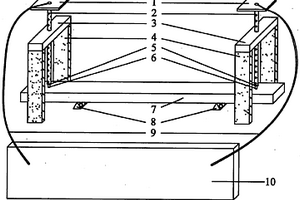

木材及木質復合材料剪切模量無損檢測裝置 863

 0

木材及木質復合材料剪切模量無損檢測裝置屬于材料性能檢測設備,在框架上安裝壓縮彈簧,利用壓縮彈簧將塑料板配裝在框架上,在塑料板端面左、右兩側部位上分別配裝左、右側傳感器,泡沫支撐塊配裝在左、右側傳感器下方,導線分別將左側傳感器、左側信號放大器、快速傅立葉變換分析儀和右側傳感器、右側信號放大器、快速傅立葉變換分析儀接通;本裝置實現了剪切模量的非破壞性檢測,不損壞試件和儀器,具有結構簡單、操作方便快捷、檢測效率高、質量好、成本低的特點。

木材及木質復合材料彈性模量無損檢測裝置 818

 0

木材及木質復合材料彈性模量無損檢測裝置涉及木材性能檢測設備;在框架一側壁上安裝左側傳感器,右側傳感器安裝在塑料板上,塑料板通過壓縮彈簧與框架另一側壁連接,導線分別將左側傳感器、左側放大器、快速傅立葉變換分析儀和右側傳感器、右側放大器、快速傅立葉變換分析儀接通;本裝置不破壞被測試件和檢測設備,實現了非破壞性檢測,具有結構簡單、檢測方便快捷、檢測效率高、質量好、成本低廉的特點。

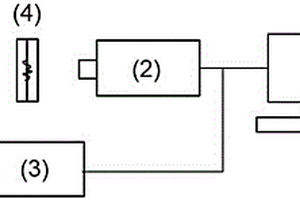

投射式無損檢測薄膜層間內部缺陷的紅外熱像裝置及方法 1087

 0

本發明公開了一種投射式無損檢測薄膜層間內部缺陷的紅外熱像裝置及方法，所述裝置包括閃光光源、紅外熱像儀、信號同步裝置、被檢測件和計算機，信號同步裝置分別與閃光光源和計算機連接，紅外熱像儀分別與計算機和信號同步裝置連接，被檢測件垂直放置在紅外熱像儀和閃光光源之間，并與紅外熱像儀的鏡頭平行。所述方法利用脈沖加熱激勵時多層薄膜中有缺陷部分熱流受阻、無缺陷部分熱流順利通過造成的表面溫度不同的現象識別出缺陷的部位和尺寸。本發明具有快速、無損、實時、檢測成本低的特點，將其應用于微電子、微電子機械等信息電子制造領域，可以使制造成本、測試成本大幅降低，質量得以提高，具有廣闊的應用前景。

木材應力波無損檢測裝置 922

 0

一種木材應力波無損檢測裝置，它涉及一種檢測裝置，具體涉及一種木材應力波無損檢測裝置。本實用新型為了解決由于擺錘敲擊應力波傳感器的速度、力量、接觸面都存在不確定的因素，這些不確定因素導致應力波信號變化產生不規律性，難易真實反映木材內部結構，嚴重影響木材性質評估結果的問題。本實用新型包括底座、兩個應力波傳感器、兩個立柱、兩個滑塊和兩個第一定位螺栓，底座是水平設置的長方形板體，底座上表面的兩端設有滑槽，每個滑槽沿其長度方向的中心線均與底座沿其長度方向的中心線平行，每個滑槽內分別各設置一個滑塊，用于固定滑塊的第一定位螺栓插裝在滑塊的上表面上，兩個立柱并排豎直設置。本實用新型屬于林業領域。

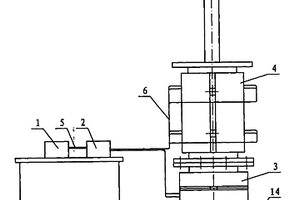

井口油管無損探傷檢測儀 926

 0

井口油管無損探傷檢測儀。在采油現場,特別需要對油管(桿)進行實時無損探傷檢測,現有的技術都是采用漏磁檢測方法,采用永磁體軸向勵磁,霍爾傳感器對油管(桿)的缺陷進行無損檢測,由于方法單一,存在漏檢,檢測盲區較大。本產品的組成包括:工控機1,所述的工控機1通過電纜5與儀表箱2連接,所述的儀表箱2分別通過檢測信號線6與總磁通探頭3和漏磁通探頭4連接,所述的漏磁通探頭4與所述的總磁通探頭3聯接。本產品用于油井管或油井桿檢測中。

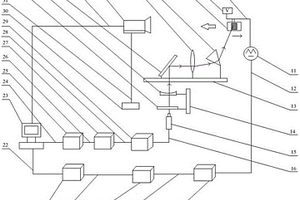

飛秒激光激勵紅外熱波無損檢測鈦鋁合金缺陷的裝置及方法 1043

 0

本發明公開了一種飛秒激光激勵紅外熱波無損檢測鈦鋁合金缺陷的裝置及方法，所述裝置包括飛秒激光激勵系統、圖像采集系統、伺服系統、光束傳遞系統、數據接收處理系統，其中：所述飛秒激光激勵系統包括數據采集卡、第一功率放大器、飛秒激光驅動器和飛秒激光發射器；所述圖像采集系統包括紅外熱像儀；所述伺服系統包括電機控制器、第二功率放大器、電機驅動器、伺服電機、工作臺和速度傳感器；所述光束傳遞系統包括準直鏡、凹透鏡、反射鏡、凸透鏡和三棱鏡；所述數據接收處理系統為計算機。本發明能夠對鈦鋁合金材料由點及線，由線及面地對鈦鋁合金材料進行從左到右完整地全方位掃描式檢測，因此在無損檢測中有著重要的作用。

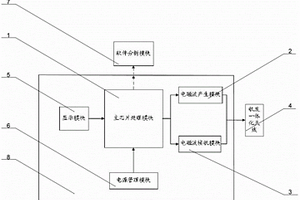

樹木內部蟲致缺陷無損檢測儀 1089

 0

本發明提供了一種樹木內部蟲致缺陷無損檢測儀，該儀器包括：檢測儀外部封裝模塊、主芯片處理模塊、電磁波產生模塊、電磁波接收模塊、收發一體化天線、顯示模塊、電源管理模塊、數據分析模塊。另外為了提高檢測儀應用范圍、預防電子設備呼吸效應的發生，在檢測儀內部各個集成模塊之間我們采用了齒形橡膠圈密封防水結構。在主芯片處理模塊的控制下，通過其他各個功能模塊的共同作用，檢測儀可以完成電磁波的發射與接收，再經過數據分析模塊的分析處理，從而完成樹木內部缺陷的檢測。由于本檢測儀利用在自由空間中傳播的電磁波進行檢測，該過程不會對樹木、周圍環境和人等產生傷害，實現了真正意義上的無損檢測。

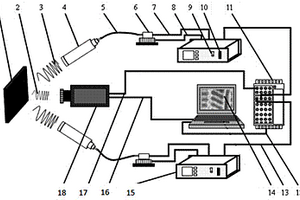

基于相位編碼調制方式的紅外無損檢測系統及方法 1099

 0

一種基于相位編碼調制方式的紅外無損檢測系統及方法，屬于無損檢測技術領域。所述系統包括第一激光準直鏡、第一光纖、第一808nm激光器、第一激光器電源線、第一激光器電源、第一BNC數據線、計算機、USB數據線、數據采集卡、第二BNC數據線、BNC觸發信號線、以太網線、紅外熱像儀、垂直升降臺、第二激光器電源、第二激光器電源線、第二808nm激光器、第二光纖、第二激光準直鏡、三維移動臺。本發明的優點是：可以實現復合材料、金屬材料及樹脂材料表層及淺表層缺陷的無損傷、非接觸、高效檢測，同時不受檢測試件尺寸限制；極大地提高了表層及淺表層缺陷檢測信噪比，精度較高。

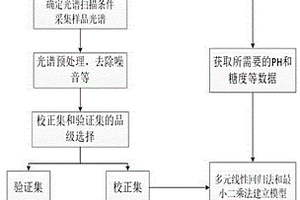

基于近紅外技術的蘋果品質快速無損檢測方法 877

 0

本發明公開了一種基于近紅外技術的蘋果品質快速無損檢測方法，涉及蘋果品質技術領域；它的檢測方法如下：步驟一：對光譜采集；步驟二：對光譜進行建模并比對：步驟三：對蘋果分級；本發明實現對蘋果糖度和農藥殘留的同時在線檢測，并且在檢測時能夠提高準確度；能夠實現無損檢測，使用方便，操作簡便。

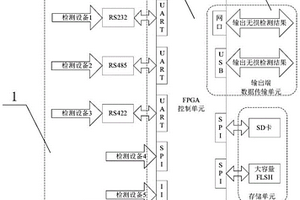

適合多種無損檢測方式的數據存儲傳輸裝置 968

 0

一種適合多種無損檢測方式的數據存儲傳輸裝置，屬于數據檢測技術領域。解決了現有無損檢測設備通用性差，效率低的問題。本發明的檢測端數據傳輸單元用于與待檢測設備連接，為待檢測設備提供多種不同的連接端口，并將檢測的數據傳輸至FPGA控制單元；所述FPGA控制單元用于接收不同格式的檢測數據，并對接收的數據進行格式轉換后發送給存儲單元或數據傳輸單元；所述存儲單元用于對檢測數據進行存儲；數據傳輸單元將檢測的數據通過不同的連接端口傳輸出去。本發明適合設備的無損檢測。

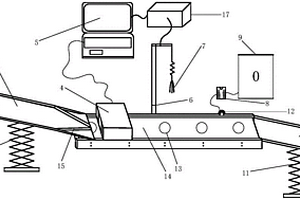

基于高光譜成像儀的梨損傷無損檢測及分揀計數裝置 985

 0

本實用新型涉及農業智能設備技術領域，尤其涉及一種基于高光譜成像儀的梨損傷無損檢測及分揀計數裝置。本實用新型的目的在于提供一種梨的自動無損檢測分揀及計數裝置，該自動無損檢測分揀及計數裝置，包括傳送帶，傳送帶上均勻固定一定數量的底座，所述傳送帶的兩端分別是第一輸送機和第二輸送機，靠近第一傳送帶一端的傳送帶上安裝有高光譜檢測裝置，靠近第二輸送機的一端安裝有計數裝置，傳送帶中間設有損壞水果抓取裝置。該裝置能夠將損傷的梨識別分揀出來，并實現計數功能，自動化程度高，效率高。

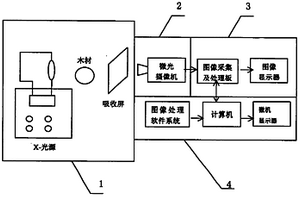

木材無損檢測裝置 762

 0

本發明涉及一種木材無損檢測裝置,主要是用于對木材是否具有缺陷進行無損檢測。為了實際應用、提高檢測精度、克服檢測現場X射線輻射對人體的危害等現有技術的不足,本發明采用X射線作為檢測源,照射木材,應用圖像處理功能,將接收屏上得到的X光圖像通過微光攝像機送入A/D轉換器中,再將變換后形成的數字圖像存入計算機內存,應用計算機數字圖像處理技術對木材中的缺陷進行處理、分析和識別。本發明所采用的技術方案是由X射線檢測部分、圖像傳感部分,圖像采集部分和圖像處理部分組成。X射線對木材缺陷檢測無損傷,經圖像處理后,檢測結果清晰,檢測精度明顯提高,操作人員在沒有輻射影響的環境中工作,系統安全、可靠,易于人眼識別。

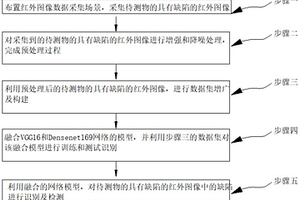

基于卷積神經網絡的紅外熱像無損檢測方法 893

 0

一種基于卷積神經網絡的紅外熱像無損檢測方法，屬于圖像識別領域?，F有的目前卷積神經網絡的無損檢測未能在紅外成像上應用的問題。一種基于卷積神經網絡的紅外熱像無損檢測方法，包括如下步驟：布置紅外圖像數據采集場景，采集待測物的具有缺陷的紅外圖像；對采集到的待測物的具有缺陷的紅外圖像進行增強和降噪處理，完成預處理過程；利用預處理后的待測物的具有缺陷的紅外圖像，進行數據集增廣及構建；融合VGG16和DenseNet169網絡的模型，并利用數據集對該融合模型進行訓練和測試識別；利用融合的網絡模型，對待測物的具有缺陷的紅外圖像中的缺陷進行識別及檢測。本發明檢測方法的識別精度達到98.5％。

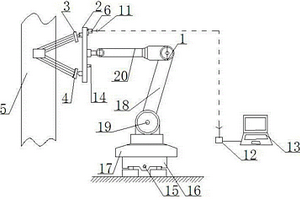

面向大型工件的機器人激光紅外無損檢測裝置及探損方法 829

 0

本發明涉及一種面向大型工件的機器人激光紅外無損檢測裝置及探損方法。對于大型工件，由于幾何尺寸較大且形狀各異，通常采用人工操作探傷機的作業方式，人工作業不僅效率低，檢測結果誤差較大。一種面向大型工件的機器人激光紅外無損檢測裝置，其組成包括：運動裝置，所述的運動裝置與工業機器人（1）連接，所述的工業機器人具有紅外探損面板（2），所述的紅外探損面板上安裝有激光加熱裝置（3）、紅外熱成像裝置（4）；所述的激光加熱裝置、所述的紅外熱成像裝置分別通過激光熱信號與被測工件（5）連接，所述的紅外熱成像裝置通過電纜與數據處理裝置連接，所述的數據處理裝置安裝在所述的紅外探損面版上。本發明應用于工件無損檢測。

生物質復合材料剪切模量無損檢測裝置 1155

 0

本發明公開了一種生物質復合材料剪切模量無損檢測裝置,旨在提供一種結構簡單,裝配方便,可以反復使用,操作簡便快捷,可使傳感器與檢測試件緊密接觸的固定夾緊裝置。它包括傳感器、導線、快速傅立葉變換分析儀和支撐塊,傳感器安裝在T型托臺上,T型托臺安裝在門式框架上,T型托臺上放置重物使傳感器與試件緊密接觸。門式框架由橫梁和立柱構成,橫梁中心有一圓孔,裝配T型托臺的圓管。T型托臺由平板和圓管構成,平板中心有一圓孔,圓管鑲嵌在圓孔中,傳感器穿過平板上的圓孔到達圓管底部,再將圓環墊片裝配在傳感器上以使重物加壓時傳感器固定,傳感器導線穿過圓管和平板上的導線槽連接于快速傅立葉變換分析儀。
