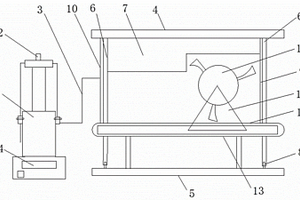

智能模擬礦井開采過程中煤體承載壓力動態變化裝置 1101

 0

本實用新型公開了一種智能模擬礦井開采過程中煤體承載壓力動態變化裝置，包括加載裝置、夾持裝置和動力切割裝置；所述加載裝置包括加壓泵和加載壓力傳感器；所述夾持裝置包括煤樣夾持器，煤樣夾持器的內部上端夾持有煤樣，下端連接煤層傾角調節器，內部一側與煤樣之間連接薄片形壓力傳感器；所述動力切割裝置由微型割煤機連接在三角支架上組成；加載壓力傳感器、薄片形壓力傳感器、煤層傾角調節器和微型割煤機均通過電路連接信號輸出系統，所述信號輸出系統分別通訊連接控制系統和計算機。本實用新型能夠有效的模擬井工開采礦井煤柱所承載的應力動態變化，可廣泛用于研究煤柱穩定性、煤體變形特征、煤層應力變化特性和合理設置煤柱寬度。

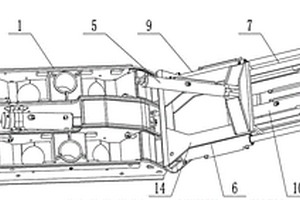

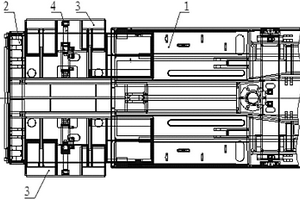

液壓支架和搗實機構 1004

 0

本實用新型涉及采礦用的步行式礦頂支架，具體涉及一種液壓支架和搗實機構。搗實機構包括可前后伸縮的搗實梁，搗實梁包括沿搗實梁長度方向布置的固定梁段和活動梁段，所述活動梁段設置有至少一個；固定梁段與活動梁段中相鄰的兩梁段導向滑動裝配，且相鄰兩梁段之間通過成組的液壓千斤頂連接以形成可伸縮梁段；各組液壓千斤頂中，至少一組液壓千斤頂中的至少一個液壓千斤頂設置在搗實梁的外側。本實用新型的搗實機構中，可伸縮梁段中設置有成組的液壓千斤頂，且成組的液壓千斤頂中具有位于搗實梁外側的液壓千斤頂，當位于搗實梁外側的液壓千斤頂需要維修保養時，無需對搗實機構中的其他零部件進行拆卸，可便于搗實機構中液壓千斤頂的維修和保養。

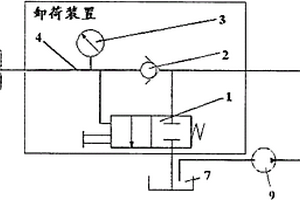

卸荷裝置 950

 0

本實用新型提供一種卸荷裝置，包括卸荷閥(1)、單向閥(2)、壓力表(3)；其中，卸荷閥(1)的水煤泥入口連接至單向閥(2)輸入側的水煤泥輸送管道(4)上，卸荷閥(1)的控制液入口連接至單向閥(2)輸出側的水煤泥輸送管道(4)上，卸荷閥(1)的水煤泥出口連接至外部的水煤泥集中處理池(7)；單向閥(2)、壓力表(3)均裝設于水煤泥輸送管道(4)上，且壓力表(3)裝設于單向閥(2)的輸出側。本實用新型具有結構簡單、能較大地降低開關與電機毀損且提高水煤分離工作效率等特點，可廣泛應用于采礦領域。

支護支架 1222

 0

本實用新型公開了一種伸縮梁結構，屬于采礦機械領域。本實用新型的伸縮梁結構，包括頂梁體以及設置在梁體內部并可以沿頂梁體伸縮運動的伸縮梁體，伸縮梁體內還設置有側護梁和側護梁千斤頂，所述側護梁千斤頂可以推動所述側護梁在與伸縮梁體垂直方向運動。在側護梁千斤頂的作用下側護梁可以向外展開增加伸縮梁體的寬度，進而擴大伸縮梁的面積，減少頂板的裸露面積，最終可以避免漏矸對作業人員的傷害。

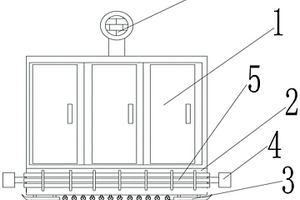

雪橇式箱式變電站 1106

 0

本實用新型公開了一種雪橇式箱式變電站，涉及到移動式電力設備領域，包括一種雪橇式箱式變電站，包括箱式變電站本體，所述箱式變電站本體下端連接有支撐架，所述支撐架下端四角位置安裝有滑動塊，所述滑動塊上設置有凸塊，所述滑動塊上連接有雪橇式導向塊，所述雪橇式導向塊下端設置有與所述凸塊配合的凹槽，所述雪橇式導向塊上端有弧形過渡面，所述支撐架左右兩端分別設置有至少一個圓筒狀牽引塊，所述牽引塊與所述支撐架之間設置有連接桿，雪橇式箱式變電站將成套的箱式變電站裝置裝配經特殊加強的鋼制底盤上，并安裝有雪橇狀導向塊，放置于礦山供電現場平坦的地面，不設基礎，進行供電，需要時由牽引車拖移，適應露天采礦和邊遠地區流動供電。

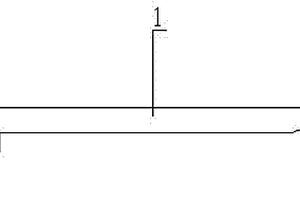

戧桿 836

 0

本實用新型公開了一種戧桿，尤其是一種采礦巷道支護用的戧桿，屬于機械技術領域。主要由桿體構成，其結構特點是桿體的前端為楔形，桿體的后端為方形錘打部，其上設置繩孔。具有結構簡單，安全實用，可回收復用的優點。

多功能工程質量檢測儀 770

 0

本實用新型是一種多功能工程質量檢測儀,屬于采礦領域,該檢測儀由水準氣泡、塞尺、鋼卷尺、傾斜儀、照直孔、垂球等組成。它集多種器件于一個注塑成型的透明載體內,除垂球可以取出使用外,其它器件全是固定在載體內使用的。結構緊湊,不易丟失,體積小,重量輕,攜帶使用方便,檢測準確,適用于煤礦和其它地下工程。

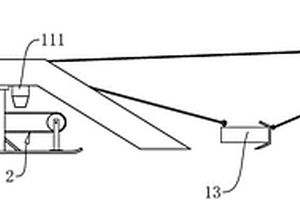

用于巖巷掘進的設備 1062

 0

本申請涉及采礦工程運輸設備的領域，尤其是涉及一種用于巖巷掘進的設備，其包括耙矸機，所述耙矸機包括機體，所述機體上設置有用于提供支撐的滑移支架，所述滑移支架包括滑移座和支撐架，所述耙矸機和滑移座通過支撐架相互連接。本申請中，當需要移動耙矸機時，可通過繩索對耙矸機進行牽拉，滑移支架相對地面滑動，即可移動耙矸機的位置，縮短了耙矸機前移所需的時間，從而提高了巖巷掘進工程的施工效率。

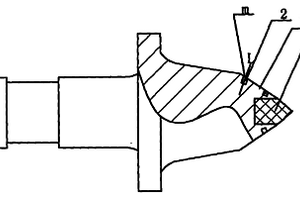

具有排屑槽的截齒 894

 0

本實用新型涉及工具領域,涉及一種截齒,其用于煤炭開采、礦山作業、工程、隧道施工等鑿巖石的技術領域,具體地說是涉及一種具有排屑槽的截齒。一種具有排屑槽的截齒,包括柄體和端頭,所述的柄體具有凹槽,端頭具有鑲嵌在這個凹槽的結構,其特征是:所述的端頭的側面具有從端頭上部向下延伸的溝槽。這樣的截齒具有使用更方便、排泄更順暢的優點。

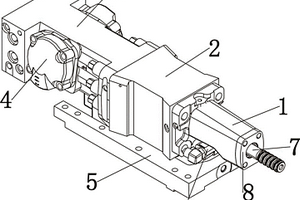

液壓鑿巖機 970

 0

本實用新型屬于采礦技術領域，具體為一種液壓鑿巖機，包括機體，所述機體一側設置有后蓋，所述機體另一側設置有齒輪箱，所述齒輪箱的另一側設置有機頭，機頭另一側設置有前蓋，所述齒輪箱的下表面設置有安裝板，所述機體內分別開設有沖擊腔室和旋轉腔室，所述沖擊腔室設置在所述旋轉腔室上方，所述旋轉腔室內部設置有旋轉機構。有益效果在于：本實用新型采用機頭、齒輪箱和機體三大獨立模塊組成，使其能夠在推進梁上進行分解維護，以便于工人檢修，還通過兩個壓力蓄能器的設置，能夠更好地利用活塞的返回動作，將動能儲存在壓力蓄能器中，且儲存的動能可用于下一次沖擊，從而避免動能的浪費。

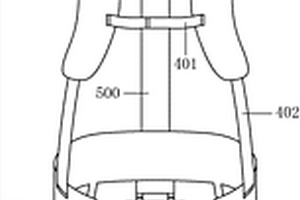

脊柱損傷康復訓練及防護服 929

 0

本實用新型涉及一種脊柱損傷康復訓練及防護服，脊柱損傷康復訓練及防護服由額頭約束帶、下顎托、頭部托板、背帶、脊柱板、腰部約束帶、下肢固定器和站立休息器組成。其優點表現在：本實用新型適用于中小學生姿勢坐姿和站姿矯正，VR游戲玩家防護，訓練和運動防護，脊柱手術患者術后康復訓練，需要加強腰背部/腹部肌肉力量的人(腰背痛，頸部疼痛，白領/司機等久坐沒時間鍛煉的人平時坐著就可以鍛煉)，司機和乘客防止急剎車時脊柱發生揮鞭損傷，消防員救火或礦工采礦時防止重物跌落砸傷脊柱，脊柱損傷傷員的快速固定等。本實用新型設有站立休息器，可供拉練或戶外用戶在近似站立的姿勢時得以休息。

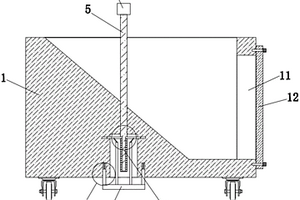

煤礦皮帶運輸機機底皮帶水煤清理裝置 995

 0

本實用新型屬于采礦工程領域，尤其是一種煤礦皮帶運輸機機底皮帶水煤清理裝置，針對現有的皮帶機頭附近一定范圍內的H架底部出現水煤流淌或淤煤堆積問題，現提出如下方案，其包括矩形座，所述矩形座的頂部開設有直角梯形槽，所述矩形座的底部開設有矩形槽，所述矩形座的底部開設有兩個滑槽，所述滑槽內滑動安裝有滑板，兩個滑板的底部焊接有同一個底板，所述滑板的頂部焊接有彈簧，所述彈簧的頂端焊接于滑槽的頂部內壁上，所述矩形槽的頂部內壁上開設有豎孔，所述豎孔內滑動安裝有豎板。本實用新型實用性好，能夠將煤礦皮帶運輸機的皮帶上的水煤刮下，對水煤進行收集，方便對直角梯形槽內的水煤進行卸料處理。

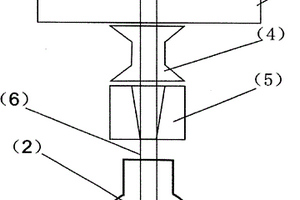

錨索頭護套 954

 0

本實用新型涉及采礦行業中有沖擊地壓影響的危險區域內的一種錨索頭護套。錨索頭護套球體(2)中間為錨索頭護套內槽(1),可以將錨索頭全包,錨索(6)穿過巖層(3)后,經過工字鋼(4)和漲緊套(5)的固定后有效的將錨索頭部分裝進錨索頭護套內槽(1)內。它采用橡膠材料制作,在工作人員受到沖擊地壓危險時,避免了工作人員受到沖擊力后的正面受傷,并且,在正常工作中也能避免人員不小心發生的掛傷,從而降低人員受傷的幾率,達到安全生產的目的。

端部具有金剛石復合層的截齒 760

 0

本實用新型涉及工具領域,涉及一種截齒,其用于煤炭開采、礦山作業、工程、隧道施工等鑿巖石的技術領域,具體地說是涉及一種端部具有金剛石復合層截齒。端部具有金剛石復合層的截齒,包括柄體和端頭,所述的柄體具有凹槽,端頭具有鑲嵌在這個凹槽的結構,其特征是:所述的端頭前面還具有一層金剛石復合層。進一步的講所述的金剛石復合層的厚度是1mm-2.5mm。這樣的端部具有金剛石復合層的截齒具有強度高、承受沖擊力大而不損壞、使用壽命長的優點。

可用于軸承鋼真空滲碳表面改性工裝 1003

 0

本實用新型屬于采礦通風技術領域，尤其一種可用于軸承鋼真空滲碳表面改性工裝，包括爐體、工作臺和導套，所述爐體的內部下方固定安裝有底板，所述底板的上端兩側均固定安裝有固定座，所述固定座的數量為兩組，兩組所述固定座之間位于底板的上方的位置固定安裝有導桿，所述工作臺的下端后方固定安裝有滑座，所述工作臺的下端位于滑座的前方的位置固定安裝有滑軌，所述工作臺的前端外表面固定安裝有把手，所述工作臺的上端外表面固定安裝有夾具，所述夾具由固定板與夾板組成，所述導套套設在導桿的外表面；本實用新型通過可滑動的工作臺能夠方便軸承鋼的放置固定，使軸承鋼在加工時更加方便，適合推廣使用。

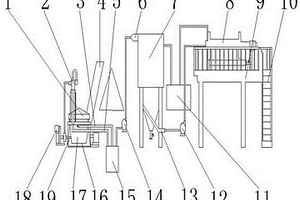

尾砂回收零排放裝置 1189

 0

本實用新型公開了一種尾砂回收零排放裝置，包括壓濾機專用泵、立式泵、污水中轉池和渣漿泵，所述渣漿泵安裝在尾礦干排機的左側，且尾礦干排機下側設置有篩下水箱，所述篩下水箱上側設置有振動篩，且振動篩上側設置有分離器，所述分離器通過管道與渣漿泵連接在一起，且渣漿泵通過渣漿管與篩下水箱連接在一起，所述污水中轉池安裝在尾礦干排機的右側。該尾砂回收零排放裝置，結構設置合理，采礦選礦尾水凈化、固體廢棄物干排等問題推出的系統化解決方案，整個系統具有工藝性合理，結構設計優化，工作流程流暢，安裝調試方便，維護保養簡單，操作簡單等特點，能夠更好的保證排放裝置的高效作業，促進礦產行業的發展。

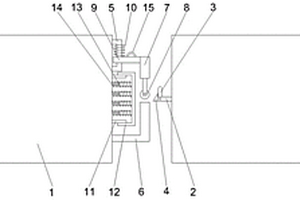

智能礦車碰頭 1104

 0

本實用新型屬于采礦技術領域，尤其為一種智能礦車碰頭，包括礦車本體，在礦車本體的一側固定連接有固定架，在固定架上通過扭簧轉動連接有活動桿，在固定架上還設置有用于限制活動桿向礦車本體外側方向旋轉的限位塊，在礦車本體相對的另一側設置有U型架、緩沖裝置和擋架，在擋架的上方設置有伸縮板，在伸縮板的底部轉動連接有轉軸，與伸縮板固定連接的有連接板，所述連接板在U型架上上下活動連接，在U型架上套設有第一彈簧，所述第一彈簧的上下兩端分別與U型架和連接板固定連接，在擋架上還設置有光電開關；本實用新型操作方便快捷，能夠提高工人的工作效率。

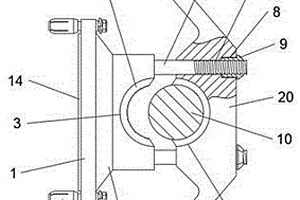

方便使用的煤礦井下采煤機電纜護板 1251

 0

本實用新型公開了一種方便使用的煤礦井下采煤機電纜護板，包括安裝板、基座、保護板、漲釘、電纜和壓板，所述安裝板的右側壁的中部焊接有基座，所述基座的中部開設有裹線槽，且基座的右側壁的四角均焊接有螺桿，所述壓板的四角均開設有穿孔，所述穿孔的內側壁的右端均開設有螺母轉槽，所述螺母轉槽的內部均套接有收緊螺母，四根所述螺桿分別貫穿四個穿孔，且四根螺桿的右端分別與四個收緊螺母相互螺接，而采礦過程難免伴隨震動，為了防止振動造成安裝板松動，在必要為之安裝了減震膠和防震墊圈，把電纜對準卡入裹線槽內后蓋上壓板并擰緊收緊螺母，使電纜的位置被基座和壓板固定，而壓板起到了防止電纜線被刮傷或被切斷現象的出現。

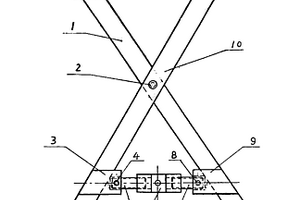

新式強力鋼性支架 1141

 0

本實用新型是新式強力鋼性支架,屬于普通機械技術領域。它的目的是取代液壓支柱作煤礦井下采煤頂板的支撐掩護。其特征是采用兩根交叉鉸接鋼性支柱和靠其下端轉向機構裝置的水平方向移動,帶動鋼性支柱的垂直方向移動,實現對頂板的支撐。本實用新型廣泛用于煤礦井下和其它礦產井下對采礦工作面的頂板支撐掩護。

礦燈過流瓦斯報警器 893

 0

本實用新型公開了一種礦燈過流瓦斯報警器,它包括發光燈,發光燈的一端與礦燈電池相連,另一端與礦燈開關相連,它還包括過流短路檢測電路和瓦斯檢測報警電路,過流短路檢測電路與礦燈開關相連,瓦斯檢測報警電路與發光燈相連;所述的過流短路檢測電路和瓦斯檢測報警電路均與控制開關相連接。采用上述技術方案的本實用新型,實現了不增加采礦工人攜帶品種及重量的情況下,增加過流兼瓦斯報警器的功能,巧妙的實現了入井人員個個都是瓦斯檢測員的目的,從而解決了每個人都可隨時隨地的對井下不同角落、各種環境下均能及時發現不定點、不定時的瓦斯突出,提供預報參考,為盡快將瓦斯爆炸險情解決在瓦斯超限萌芽狀態贏得寶貴時間。

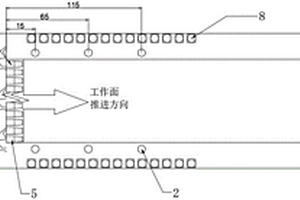

千米垂深礦井礦壓顯現的遠程可視化監測系統 1081

 0

本實用新型公開一種千米垂深礦井礦壓顯現的遠程可視化監測系統，包括礦用無線多功能監測設備、監測分站、頂板離層儀、監測主站、地面計算機，礦用無線多功能監測設備用于監測液壓支架的壓力變化，并將數據傳輸給監測分站，監測分站用于記錄液壓支架左右立柱初撐力和工作阻力，并將數據傳輸給監測主站，頂板離層儀用于記錄不同位置離層值，并將數據傳輸給監測主站，監測主站負責將所有井下數據進行打包，傳輸至地面，由地面計算機進行分析處理。本實用新型可監測工作面以及上下進風巷的頂板壓力變化，掌握壓力顯現規律，對深部開采礦井開展頂板來壓預報，優化采煤工藝，為合理進行支架及采煤機械的選型提供可靠的技術參數。

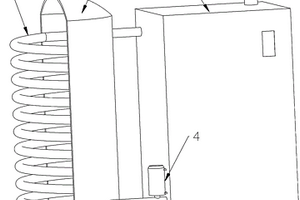

用于浮選劑原料罐的水循環加熱裝置 744

 0

本實用新型涉及提高礦產資源回收利用率的采礦、選礦技術領域，公開了一種用于浮選劑原料罐的水循環加熱裝置，它包括原料罐和鍋爐，鍋爐上設置有出水管和回水管，原料罐內設置有盤管，盤管的兩端分別連接出水管與回水管，出水管上設置有向盤管輸水的熱水泵，熱水泵的底座四角上均開設有安裝通孔，安裝通孔安裝有彈性膠筒，彈性膠筒內套有剛性襯套，剛性襯套內安裝有螺栓，螺栓上套有彈性膠塊，彈性膠塊為兩塊且位于熱水泵的底座下方，每塊彈性膠塊與沿熱水泵的轉子軸心線方向分布的兩個彈性膠筒連接。本實用新型的有益效果是：通過熱水泵將鍋爐內的熱水輸送進入原料罐內的盤管，通過熱交換將令原料罐內的物料保持液體狀態，便于生產使用。

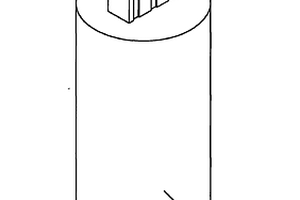

金剛石聚晶采煤齒掘進齒 1312

 0

本實用新型公開了一種金剛石聚晶采煤齒掘進齒,它包括基礎鋼體,在基礎鋼體的端部設置有金剛石聚晶齒頭。采用上述技術方案,本實用新型有以下優點:由于采用金剛石聚晶齒頭,具有高強度的耐磨性及較高的抗沖擊扭矩能力,在使用過程中比合金齒頭的使用壽命長15-20倍,由于使用壽命的處長,大大減少了維修及更換次數,節省時間及齒頭的用量,從而提高了生產效率、工人的勞動強度及減少了原材料,適用于各種煤礦的掘進和開采,還適用于公路、鐵路、橋梁及隧道的挖掘,開山采礦等。

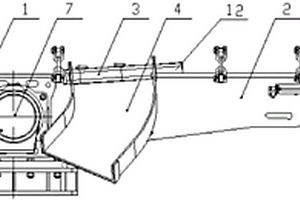

充填輸送機機頭 1090

 0

本實用新型公開了一種充填輸送機機頭，屬于采礦充填運輸機械領域。包括機頭架、設置于機頭架上的帶狀過渡槽以及設置于機頭架后部的卸料口。充填輸送機機頭還包括設置于過渡槽的側卸斗以及設置于機頭架末端的端卸斗。本實用新型的充填輸送機機頭的結構可以采用一次側卸、二次端卸、三次底卸的卸料方式，保證充填物在巷道內的無死角充填，提高了充填效率，降低了充填成本。此外，本實用新型的充填輸送機機頭采用吊掛組件方式與其他設備進行固定連接，省去了傳統機頭所必須的升降平臺，從而為機頭在巷道內的落料及搗實提供了必要的空間，減少了配套設備，避免了傳統升降平臺在使用過程中易埋易倒的弊端。

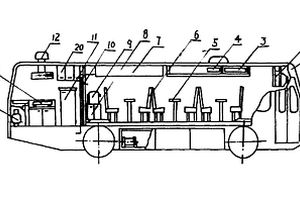

多用生活車 962

 0

本實用新型涉及一種為油田作業,采礦,地質勘探等野外工作人員服務的多用機動生活車。該車的車體構造及外部造型與常規的中級豪華運客汽車相同。其主要特點是:將車體內部設置成三個部分,各部分之間用隔板門隔開,前部為操作室,中部為餐廳,娛樂休息室,后部為炊事室和洗浴室;并充分利用車體內的空間在各室內合理布局與其相配套的輔助設置?？蔀槠h野外工作人員提供吃,住,行,娛樂,學習等全套服務,是集生活,娛樂,學習一體化的理想生活車。

基體保護環中有金剛石層的截齒 1163

 0

本實用新型涉及工具領域,涉及一種截齒,其用于煤炭開采、礦山作業、工程、隧道施工等鑿巖石的技術領域,具體地說是涉及一種基體保護環中有金剛石層的截齒。截齒,包括基體和端頭,所述的基體具有凹槽,所述的端頭具有鑲嵌在這個凹槽的結構,在所述的基體凹槽周圍還具有一圈周凹槽,在周凹槽內有一個金屬環,其特征是:在所述的金屬環上部周凹槽內還具有一層平面金剛石層。這樣的截齒具有端頭更牢固、端頭更不易從基體的凹槽中脫離出來、更經久耐用的優點。

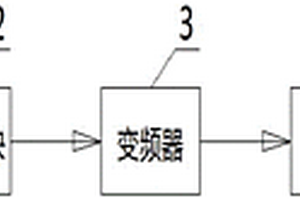

爆破后排煙通風時間控制裝置 775

 0

一種爆破后排煙通風時間控制裝置，包括傳感器模塊、控制模塊、變頻器、電機、風機；傳感器模塊、無線傳感器模塊、通信模塊、控制模塊、變頻器和電機依次電性連接，電機與風機機械傳動連接；進行排煙作業時，傳感器模塊設置在爆破作業面，實時監測爆破作業面空氣中CO、NO2含量；當傳感器模塊監測不到爆破作業面空氣中的CO、NO2時，發出信號至控制模塊，控制模塊延時設定時間后，控制關斷變頻器，停止排煙作業；本實用新型的爆破后排煙通風時間控制裝置實施后，將原有排煙作業時間至少縮短一半，因此減少了排煙作業的電能消耗，降低了采礦企業的生產成本。

除鐵器 817

 0

本實用新型公開了一種除鐵器，涉及采礦機械領域。包括機架，并排設置在機架上的原料運輸通道和鐵屑收集通道；多個用于吸附原料中的鐵屑的磁鐵裝置，磁鐵裝置設置在原料運輸通道的上方并沿其延伸方向排列設置；多個升降裝置，且其升降部與磁鐵裝置相連接；設置在磁鐵裝置上的刮鐵板和第一驅動裝置，刮鐵板設置有通孔，通孔套在磁鐵裝置的外周，第一驅動裝置用于驅動刮鐵板沿磁鐵裝置往復移動；設置在鐵屑收集通道上方的收集槽和第二驅動裝置，第二驅動裝置與收集槽相連接、并驅動收集槽在鐵屑收集通道上方和原料運輸通道上方往復移動，收集槽傾斜設置且沿鐵屑收集通道指向原料運輸通道的方向向上傾斜。

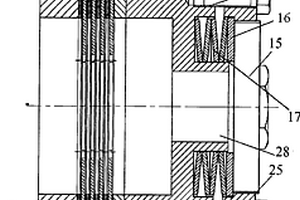

盤式液壓多片制動器 1004

 0

一種盤式液壓多片制動器，包括前端蓋、后端蓋、缸體、活塞、四個動摩擦片、四個靜摩擦片、圓環形壓板、彈簧調整螺母、兩個碟形彈簧；其中，前端蓋由螺栓固定于缸體上，后端蓋也由螺栓固定于缸體上；在缸體內，前端蓋、后端蓋之間依次裝設有間隔設置的四個動摩擦片與四個靜摩擦片、圓環形壓板、活塞；活塞靠近前端蓋側帶有圓柱形空腔，活塞靠近后端蓋側設置有兩個凹槽，兩個凹槽內分別裝設一個碟形彈簧。本實用新型具有體積較小、制動力矩較大、壽命較長、安裝調整方便等特點，可廣泛應用于采礦等行業。

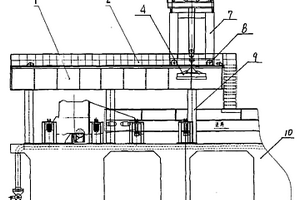

新型廢鋼儲運裝置 1209

 0

本實用新型公開了一種在水泥行業、采礦場、礦山煉鐵行業和廢鋼預熱煉鋼輸送中使用的一種新型廢鋼儲運裝置。本實用新型采用的技術方案是輸送機料倉(6)固定設置在基座(10)上部,架空儲料倉(1)由支柱(9)架空設置在基座(10)上部及輸送機料倉(6)上端,防濺大料兼檢修平臺欄桿(2)裝置在架空儲料倉(1)上部,架空活動輸料結構連接在架空儲料倉(1)上部兩側的軌道上,且和固定裝置在輸送機料倉(6)上右中部的落料斗(5)相對應。本實用新型的有益效果是:由于設計了架空活動加料結構,即可儲備足夠的廢鋼物料,又可不間斷地定時定量往電爐均勻送料,保障了物料的連續供給,節約了輸料時間,降低了運輸成本,且對輸送設備不產生沖擊負荷,避免了空載現象。
