軋機用階梯墊 669

 0

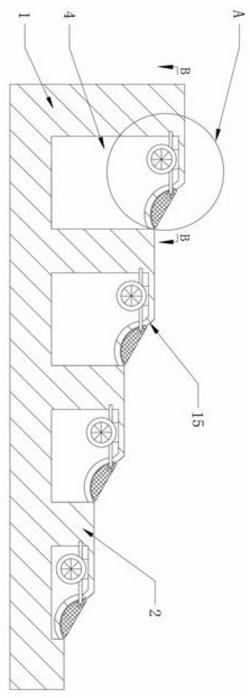

本實用新型公開一種軋機用階梯墊，包括階梯墊本體，以及位于階梯墊本體上，逐級下降的多個階梯級，相鄰所述階梯級之間高度差相同，相鄰所述階梯級之間設置有圓弧狀的排渣槽，每個所述階梯級內均設置有空腔，所述階梯級的空腔內設置有電機，所述電機的輸出端設置有滾珠絲杠，所述滾珠絲杠包括與所述排渣槽的長軸平行的絲杠軸，以及固定連接有滑動塊的滾珠螺母，所述滑動塊上設置有支撐桿，所述支撐桿上連接有月牙形的刮片，所述刮片垂直于所述排渣槽的長軸，所述刮片的弧形面與所述排渣槽的表面弧度相同且接觸，所述排渣槽上還設置有用于使支撐桿穿過的長槽，所述長槽與所述排渣槽的長軸平行。解決了現有技術中，階梯墊清掃不徹底的技術問題。
