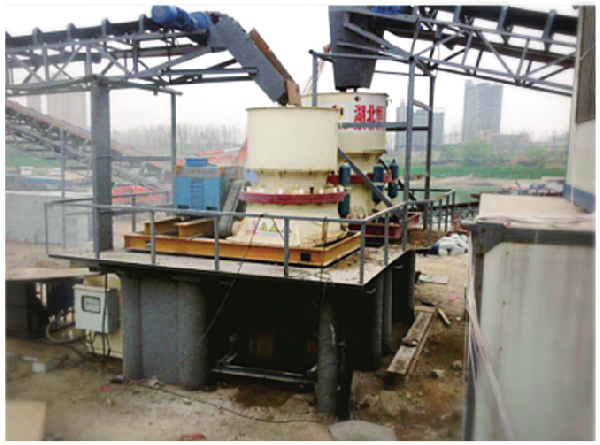

CH/SC單缸液壓圓錐
破碎機『應用領域』:應用于金屬礦山與非金屬礦、水泥、沙石、冶金等行業
『適用物料』:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等
抗沖擊、抗磨損、生產率高、機件磨耗小、綜合效益高
1.高效率:單缸液壓圓錐破碎機主軸上下兩端均有支撐, 能承受更大的破碎力和更 大的沖程,加上與層壓原理相適應的特殊破碎腔形,使該機具有更高的破碎效率。
2.生產能力大:單缸液壓圓錐破碎機將破碎沖程、 破碎速度以及破碎腔形狀的最佳組合設計,使該機在 動錐大端直徑相同的情況下,比老式彈簧圓錐破的產量高 35%~60%。
3.出料粒型好:單缸液壓圓錐破碎機采用特有的破碎 腔形以及層壓破碎原理,產生 顆粒間的破碎作用,從而 使成品中立方體所占的比例明顯增高,針片狀石子減少, 粒級更為均勻。
4.多種腔形的中細破碎,僅僅更換定錐既可實現。 程序控制的液壓與潤滑系統,可確保該機的過載保護與良好的軸承潤滑。
突出優勢
1、高質量的石子:該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理,產生顆粒間的破碎作用,從而使成品中立方體所占的比例明顯增高,針片狀石子減少,粒級更為均勻。
2、雙保險控制的液壓與潤滑系統,可確保該機的過載保護與良好的軸承潤滑。
生產能力大,破碎效率高
層壓破碎,產品粒型好
多種腔型結合,適應多種粒度需求
長壽命襯板
結構簡單,易于維護,運行成本低
全自動控制系統采用PLC+觸摸屏的控制模式,實時監控溫度、壓力、電流等核心參數,并進行自動控制,保證設備的安全運行
工作原理

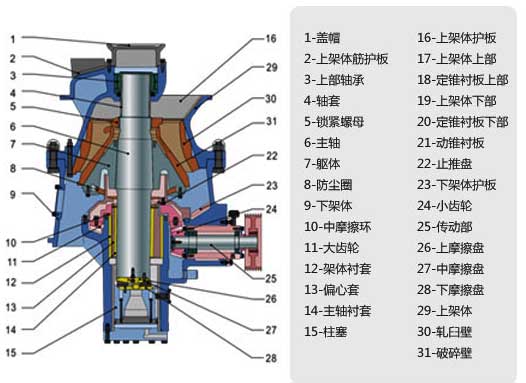

單缸液壓圓錐式破碎機工作時,電機帶動破碎機的小齒輪,小齒輪帶動大齒輪,大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心
銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中心,在銅襯套內公轉,主軸組件在偏心銅套內以主軸的中心線可以實現自轉??諜C運行的時候,偏心套組件“抱著”主軸組件和隨大齒輪一同公轉,當物料加入到破碎腔后,主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動,同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊,當破碎機內落入金屬塊等不可破碎物體時,單缸的動錐由底部液壓活塞托起,起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
技術參數
型號
|
**給料尺寸(mm)
|
排礦口范圍(mm)
|
破碎機重量(kg)
|
電動機功率(kw)
|
生產能力(t/h)
|
CH200
|
135
|
4-35
|
5300
|
90
|
22-128
|
CH300
|
185
|
5-38
|
9200
|
132
|
37-219
|
CH400
|
215
|
6-44
|
14300
|
250
|
68-413
|
CH500
|
275
|
10-51
|
23500
|
315
|
143-662
|
CH600
|
300
|
10-70
|
50000
|
520
|
280-1512
|
CH700
|
370
|
8-70
|
66500
|
600
|
309-2128
|
SC200
|
240
|
19-38
|
6800
|
90
|
70-168
|
SC300
|
360
|
19-51
|
12000
|
160
|
91-344
|
SC400
|
450
|
25-54
|
19300
|
250
|
195-601
|
SC500
|
560
|
38-83
|
36500
|
315
|
318-1050
|
