2426 1、 可抽式立式長軸泵為立式單級（多級）離心式或斜流式帶導葉體結構。
2、 泵的結構型式有泵吐出口在安裝基礎之上和之下(型式代號分別為S和X)、泵承受軸向力和電機承受軸向力(型式代號分別為T和D)、外接潤滑水和泵自身潤滑等形式。
3、 泵安裝型式有濕坑式安裝或干坑式安裝。
濕坑式安裝：泵下部浸沒在吸水池中。
干坑式安裝：泵采用管道進水，泵吸入喇叭口與進水管道之間采用90°肘形進水彎管聯接。
4、 泵軸承為橡膠導軸承或賽龍導軸承。
5、 泵口徑在1000mm以下時，泵轉子一般為不可抽形式；泵軸向水推力及轉子重量一般由泵本體推力軸承承受，泵和電機之間采用彈性聯接；泵吐出口位于安裝面基礎之上（型式代號為ST的結構形式）。如有要求，也可以由電機承受軸向水推力及轉子重量；或其它結構形式的組合（型式代號為SD、XT、XD）;用戶如有要求， 也可以設計成可抽式結構形式。泵口徑在1000mm以上時，泵轉子一般為可抽形式；泵軸向水推力及轉子重量一般由電機推力軸承承受，泵和電機之間采用剛性聯接；泵吐出口位于安裝面基礎之下（型式代號為XD）。如有要求，也可以由泵承受軸向水推力及轉子重量；或其它結構形式的組合（型式代號為XT、SD、ST）。用戶如有要求， 也可以設計成不可抽式結構形式。
6、 泵本體承受軸向水推力及轉子重量時，泵推力軸承采用稀油潤滑，推力軸承部件帶Pt100測溫元件測軸承溫度或壓力式溫度計測潤滑油溫度。
7、 泵軸向密封采用填料密封。
8、 在泵安裝基礎上可以進行葉輪與葉輪室（轉動部分與靜止部分）之間間隙的調整，操作方便。
9、 從吐出方向往泵看，電機接線盒與泵外接潤滑水接管位于左側。也可根據用戶要求，布置在其它方位。
技術參數流量范圍30-70000m3/h，揚程范圍7-200m。
可抽式立式長軸泵型號說明
|
1400LK—30Ⅰ |
500LB—55.3Ⅰ(×2、3) |
|
1400——泵吐出口徑1400mm |
500——泵吐出口徑500mm |
|
L———立式長軸泵 |
L———立式長軸泵 |
|
K———轉子可抽芯 |
B———轉子不可抽芯 |
|
30———泵的設計揚程 |
55.3———泵的設計揚程 |
|
Ⅰ———泵設計順序（第一次設計無標示） |
Ⅰ———泵設計順序（第一次設計無標示） |
|
注：對于大口徑泵 |
選型原則
可抽式立式長軸泵產品主要零部件材質Materials Of Major Parts
|
介質 Media 零件 Parts |
清水 Clear water |
海水 Seawater |
污水（含磨料） Sewage（incl.of abrasiv powder） |
|
吐出彎管 Discharge elbow 中間接管（外、內） Intermediate column (internal & external) |
Q235-A |
HT200Ni2Cr 0Cr18Ni9 ZG0Cr18Ni12Mo2 |
Q235-A |
|
導葉、吸入喇叭口 Guide vane, Suction bellmouth
|
HT200 |
HT200Ni2Cr ZG0Cr18Ni9 ZG0Cr18Ni12Mo2 |
HT200、QT500-7 ZG1Cr13Ni1 |
|
葉輪 Impeller |
ZG1Cr13Ni1 HT200 |
ZG0Cr18Ni9 ZG0Cr18Ni12Mo2
|
QT500-7 ZG1Cr13Ni1 |
|
葉輪室、密封環 Shroud,wearing ring |
HT200 ZG2Cr13 |
ZG0Cr18Ni9 ZG0Cr18Ni12Mo2
|
ZG1Cr13Ni1 QT500-7 |
|
主軸 Main shaft |
45、2Cr13
|
2Cr13、0Cr18Ni9 0Cr18Ni12Mo2
|
45、2Cr13 1Cr18Ni9 |
|
軸套 Shaft sleeve |
45,2Cr13 |
2Cr13、0Cr18Ni9 ZG0Cr18Ni12Mo2
|
2Cr13、1Cr18Ni9 |
|
導軸承 Guide bearing |
HT200+耐磨橡膠 HT200+abrasive rubber HT200+賽龍 HT200+Thordon bearing |
HT200+耐磨橡膠 HT200+abrasive rubber HT200+賽龍 HT200+Thordon bearing |
HT200+耐磨橡膠 HT200+abrasive rubber HT200+賽龍 HT200+Thordon bearing
|
注：根據用戶具體使用要求，可另選其它適合材質。鑄鐵材質葉輪只適用于閉式葉輪。
應用案例可抽式立式長軸泵廣泛用于原生水處理廠，污水處理廠，冶金鋼鐵行業（特別是該行業漩流池輸送氧化鐵皮水）、電廠、礦山、市政工程及農田水利工程。該系列產品經過眾多用戶實際使用證明性能可靠,運行平穩,各指標符合國家標準!

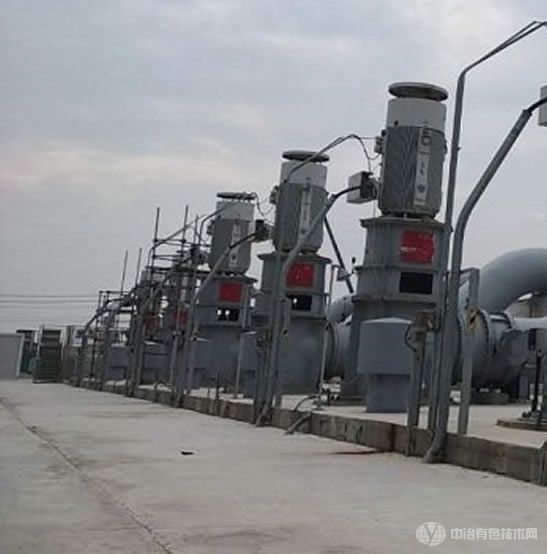

涔天河灌區白芒營泵站5臺立式長軸泵

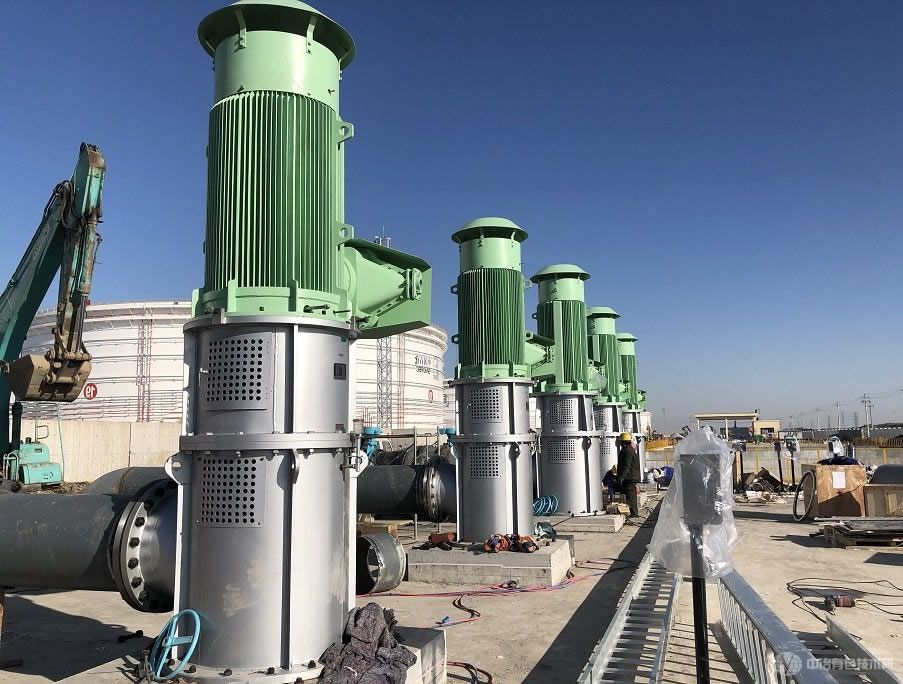

天津原油商業儲備項目立式長軸泵
產品結構說明
簡圖一. LK型立式長軸泵結構簡圖(型式ST)
簡圖二. LK型立式長軸泵結構簡圖(型式XD)
