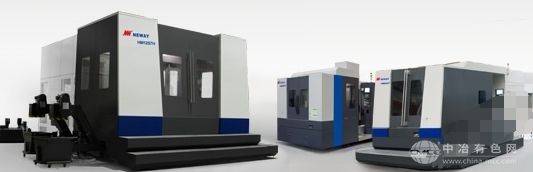

一、紐威T型臥式加工中心特點
機床主體結構為倒T型，全動柱式結構，大跨距設計，高剛性，高強度。在加工過程中可以自動交換工作臺和刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲等多種工序?，F代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。
適用于進行箱體類金屬零件的復雜加工。
01、高剛性整體設計
經典倒T結構床身，保證整體高剛性，排屑、排水易處理。
02、螺旋排屑結構
立柱兩側螺旋排屑器與X軸兩側螺旋排屑器、鏈板提升器構成自動排屑系統，zui大程度減少機床熱變形，確保機床加工精度。
03、主變速
德國進口ZF齒輪箱，兩檔變速兼顧高速和低速大扭矩要求。
04、進口主軸、絲杠、導軌和軸承
中國臺灣進口主軸、絲杠、導軌和軸承，精度高，壽命長
二、紐威T型臥式加工中心技術參數
名稱單位HM50TS(BT40)、HM50TS(BT50)、HM50TD(BT40)、HM50TD(BT50)、HM63TS
工作臺尺寸mm500×500、500×500、2-500×500、2-500×500、630×630
工作臺大載荷kg600、600、500、500、1200
工作臺分度 1°×3601°×360(0.001°×360000)1°×360(0.001°×360000)1°×360(0.001°×360000)1°×360(0.001°×360000)
(0.001°×360000)
工作臺交換時間S//1212/
工作臺交換驅動方式 //液壓液壓/
工作臺zui高轉速r/min1010101010
大工件直徑/高度mm630×700、630×700、630×700、630×700、1000×1000
三軸行程X/Y/Z/Wmm750×650×650、750×650×650、750×600×650、750×600×650、1000×850×900
主軸端面至工作臺中心距離mm150～800、50～700、150～800、50～700、200～1100
主軸中心至工作臺面距離mm120～770120～770100～700100～700100～950
三軸快移速度X/Y/Zm/min30/24/3030/24/3030/24/3030/24/3030
主電機功率Kw 11月15日11月15日11月15日11月15日18.5/22
主軸zui高轉速rpm80006000800060004500
主軸扭矩N.m140/191140/191140/191140/191647/770
主軸錐孔 7:24錐度 NO.407:24錐度 NO.507:24錐度 NO.407:24錐度 NO.507:24錐度 NO.50
刀庫容量把30(圓盤式)24(圓盤式)30(圓盤式)24(圓盤式)32(鏈式)
刀柄型式 MAS403 BT40MAS403 BT50MAS403 BT40MAS403 BT50MAS403 BT50
大刀具直徑/長度/重量mm/mm/KgΦ80/350/8Φ110/350/20Φ80/350/8Φ110/350/20Φ125/400/20
大刀具直徑(相鄰無刀具)mmΦ150Φ250Φ150Φ250Φ250
換刀時間(刀對刀)s2.333.82.333.84.75
鉆孔(正火中碳鋼)mmΦ30Φ35Φ30Φ35Φ55
攻絲(正火中碳鋼)mmM20M24M20M24M45
銑削(正火中碳鋼)cm3/min200250200250600
定位精度(X/Y/Z)mm0.010.010.010.010.01
重復定位精度(X/Y/Z)mm0.0060.0060.0060.0060.006
定位精度(B)"66666
重復定位精度(B)"22222
數控系統 NEWAY FANUC / SIEMENS
自動排屑器 雙螺旋+鏈板排屑側排(備注：HM125TBS/TBD鏜桿直徑Φ110)
機床凈重kg1200012000130001300018000
名稱單位HM63TDHM80TSHM80TDHM100TSHM100TD
工作臺尺寸mm2-630×630800×8002-800×8001000×10002-1000×1000
工作臺大載荷kg12001600160020002000
工作臺分度 1°×3601°×3601°×3601°×3601°×360
(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)
工作臺交換時間S20/25/25
工作臺交換驅動方式 伺服電機/伺服電機/伺服電機
工作臺zui高轉速r/min1010101010
大工件直徑/高度mm1000×10001300×13001200×12001300×13001300×1300
三軸行程X/Y/Z/Wmm1000×850×9001400×1050×10501400×1050×10501600×1100×11001600×1100×1100
主軸端面至工作臺中心距離mm200～1100250-1300250-1300250-1350250-1350
主軸中心至工作臺面距離mm0～850120-11700-1050120-12200-1100
三軸快移速度X/Y/Zm/min3024242424
主電機功率Kw 18.5/2222/2622/2622/2622/26
主軸zui高轉速rpm45004500450045004500
主軸扭矩N.m647/770770/910770/910770/910770/910
主軸錐孔 7:24錐度 NO.507:24錐度 NO.50 7:24錐度 NO.50 7:24錐度 NO.50 7:24錐度 NO.50
刀庫容量把32(鏈式)40(鏈式)40(鏈式)40(鏈式)40(鏈式)
刀柄型式 MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50
大刀具直徑/長度/重量mm/mm/KgΦ125/400/20Φ125/500/25Φ125/500/25Φ125/500/25Φ125/500/25
大刀具直徑(相鄰無刀具)mmΦ250Φ250Φ250Φ250Φ250
換刀時間(刀對刀)s4.754.754.754.754.75
鉆孔(正火中碳鋼)mmΦ55Φ55Φ55Φ60Φ60
攻絲(正火中碳鋼)mmM45M45M45M48M48
銑削(正火中碳鋼)cm3/min600600600900900
定位精度(X/Y/Z)mm0.010.010.010.010.01
重復定位精度(X/Y/Z)mm0.0060.0060.0060.0060.006
定位精度(B)"66666
重復定位精度(B)"22222
數控系統 NEWAY FANUC / SIEMENS
自動排屑器 雙螺旋+鏈板排屑側排(備注：HM125TBS/TBD鏜桿直徑Φ110)
機床凈重kg2100020000230002100024000
工作臺大載荷kg35004000400040004000
工作臺分度 1°×3601°×3601°×3601°×3601°×360
(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)(0.001°×360000)
工作臺交換時間S//90/90
工作臺交換驅動方式 //液壓/液壓
工作臺zui高轉速r/min5.55.55.55.55.5
大工件直徑/高度mm1800×18002000×20002000×18002000×20002000×1800
三軸行程X/Y/Z/Wmm2100×1300×13002200×1500×15002200×1500×15002200×1500×1500×5002200×1500×1500×500
主軸端面至工作臺中心距離mm300～1600300～1800300～1800300～1800300～1800
主軸中心至工作臺面距離mm120～1420120～1620120～1620120～1620120～1620
三軸快移速度X/Y/Zm/min20202020/20/20/520/20/20/5
主電機功率Kw 22/2622/2622/2622/2622/26
主軸zui高轉速rpm45004500450035003500
主軸扭矩N.m1155/13651155/13651155/13651155/13651155/1365
主軸錐孔 7:24錐度 NO.50 7:24錐度 NO.50 7:24錐度 NO.50 7:24錐度 NO.50 7:24錐度 NO.50
刀庫容量把60(鏈式)60(鏈式)60(鏈式)60(鏈式)60(鏈式)
刀柄型式 MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50MAS403 BT50
大刀具直徑/長度/重量mm/mm/KgΦ125/600/35Φ125/600/35Φ125/600/35Φ125/600/35Φ125/600/35
大刀具直徑(相鄰無刀具)mmΦ250Φ250Φ250Φ250Φ250
換刀時間(刀對刀)s7.57.57.57.57.5
鉆孔(正火中碳鋼)mmΦ70Φ70Φ70Φ70Φ70
攻絲(正火中碳鋼)mmM50M50M50M50M50
銑削(正火中碳鋼)cm3/min10001000100010001000
定位精度(X/Y/Z)mm0.0150.0150.0150.0150.015
重復定位精度(X/Y/Z)mm0.010.010.010.010.01
定位精度(B)"66666
重復定位精度(B)"22222
數控系統 NEWAY FANUC / SIEMENS
自動排屑器 雙螺旋+鏈板排屑側排(備注：HM125TBS/TBD鏜桿直徑Φ110)
機床凈重kg34000\35000\35000\35000\38000
