詳情介紹

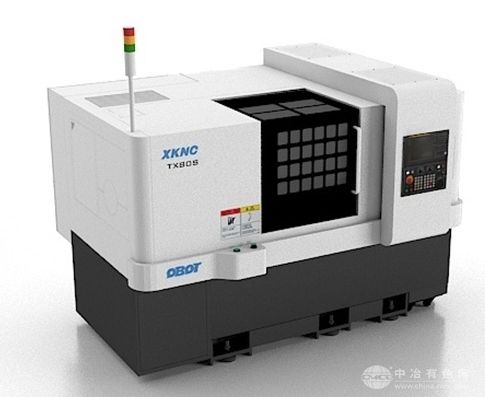

刀塔式雙主軸精密數控車床TX 80S是我公司新研發一款數控雙主軸刀塔機床。
1、Z軸采用高剛性寬導向的矩型導軌;
2、X軸采用高導向性的燕尾導軌;
3、主軸、副主軸均采用電主軸，提高加工精度;
4、10工位+1/2分度功能BMT刀塔，采用端齒盤結構;
5、可任意刀位配備動力刀，可實現車銑復合加工;
性能特點：
1.雙主軸單刀塔結構，采用平床身鑄鐵底座雙主軸單刀塔結構，采用平床身鑄鐵底座，將受熱影響造成的部件安裝面傾斜控制在最小范圍內，所有位移均與安裝面垂直，減少了金屬工件加工時與刀具的相對偏移。
2.主軸、副主軸均采用電主軸主軸、副主軸均采用電主軸，避免了機械傳動引起的振動，配置主軸冷卻循環裝置，確保主軸長期運轉時的熱變位和精度，提高了加工表面的精度
3.X軸、Z軸、B軸導軌均配備有軸承冷卻裝置X軸采用北村傳統的高精度燕尾導軌，繼承了北村燕尾導軌的高精度、高保持性的特點。
靜壓導軌潤滑確保機床長時間精度保持
Z軸采用矩形導軌，大幅度提升機床的切削能力，具有更高的抗震性能。使得機床能夠滿足大切削量加工。
定點定量的導軌潤滑確保導軌長時間的穩定運行。
B軸(副主軸移動軸)采用北村標準的雙山型導軌，具有導向精度高的特點，保證了副主軸移動的定向精度，實現主軸工件與副主軸的高精度交接。
X軸、Z軸、B軸均配備有軸承冷卻裝置，嚴格控制機床長時間運行時的絲杠和軸承熱變形。提高了機床加工精度，將機床熱變位時間降至zui低。
技術參數：
項目Items參數 Parameter
主軸
Main spindle通孔直徑Through hole Dia.Φ42mm
標準夾持形式 Chuck type5寸液壓卡盤 5 inch hydraulic chuck
最大加工能力 Max. machning abilityΦ230mm×170mm
主軸形式 Spindle type內置主軸電機驅動 Inner motor drive
主軸電機冷卻形式Spindle motor cooling type油冷 Oil cooling
最高轉速 Max. speed6000r/min
電機功率 Motor power11/7.5kW
Cs功能 Cs axis function標配Standard
副主軸
Counter spindle通孔直徑 Through hol Dia.Φ30mm
標準夾持形式 Chuck type4寸液壓卡盤 4 inch hydraulic chuck
最大加工能力 Max. machining abilityΦ230mm×170mm
主軸形式 Spindle type內置主軸電機驅動Inner motor drive
主軸電機冷卻形式Spindle motor cooling type油冷 Oil cooling
最高轉速 Max. speed6000r/min
電機功率 Motor power5.5/3.7kW
Cs功能 Cs axis function標配 Standard
X 軸
X axis行程 Stroke160mm
最高移動速度 Max. move speed18m/min
功率 Power1.8 kW
Z 軸
Z axis行程 Stroke310mm
最高移動速度 Max. move speed20m/min
功率 Power1.8kW
B軸 B axis
(副主軸行程)
(Counter spindle stroke)行程 Stroke320mm
最高移動速度Max. move speed20m/min
功率 Power1.2kW
動力刀具
Rotary tool轉速 Speed5000rpm
功率 Power2.2kW
規格 TypeER20(Φ13)
電氣總容量 Power supply20 KVA
冷卻油箱容積 Oil tank volumn150L
中心高 Center height1100mm(地腳40mm)
機床外形尺寸(長x寬x高)Dimension (LxWxH)2250x1592x1645mm
機床重量Mass of machine約2800Kg
