工作原理

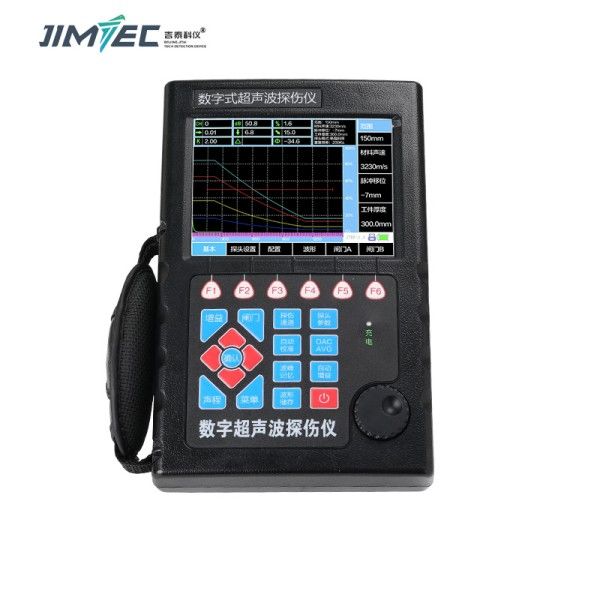

GTUT-530 基于脈沖反射式超聲波檢測技術，通過壓電陶瓷探頭向被檢材料發射高頻超聲波（0.5-20MHz 可調）。當超聲波遇到材料內部缺陷（如裂紋、氣孔、夾雜等）時，因聲阻抗差異發生反射，反射波經探頭接收后轉換為電信號，經高速采樣與數字濾波處理后，在 6 英寸 TFT 液晶屏上生成 A 掃波形。儀器支持全波、正半波、負半波及射頻檢波模式，可精準定位缺陷深度（d）、水平距離（p）及當量尺寸（φ 值），并自動生成 DAC/AVG 曲線以量化缺陷等級。
應用范圍
該設備適用于航空航天、石油化工、軌道交通、壓力容器等領域的金屬材料檢測，典型檢測對象包括：
鍛件白點、折疊及疏松；
鑄件縮孔、砂眼及微裂紋；
焊接接頭未熔合、未焊透及裂紋；
金屬管道腐蝕減薄與疲勞裂紋。
設備支持實驗室精密分析與現場快速檢測雙場景需求，尤其適合曲面工件及復雜結構件的缺陷定位。
技術參數
檢測范圍：2.0-10000mm（鋼縱波）；
增益范圍：0-110dB（步進 0.1dB）；
垂直線性誤差：≤3%；
水平線性誤差：≤0.3%；
靈敏度余量：>62dB（200mmΦ2 平底孔）；
動態范圍：≥36dB；
脈沖重復頻率：15-1000Hz；
供電方式：內置鋰電池（連續工作≥8 小時）或 220V 交流電。
產品特點
高精度檢測：內置 100 組探傷通道，支持單晶/雙晶探頭切換，可自動校準探頭零點、K 值及材料聲速；
智能操作：配備裂紋測深、曲面修正及波形凍結功能，支持 TF 卡存儲與 HDMI 接口外接顯示器；
抗干擾強：數字濾波技術可過濾鑄件晶粒粗大產生的雜波，提升信噪比；
便攜設計：整機重量僅 1.2kg，符合 IP65 防護標準，適應野外及高空作業環境。
