工作原理

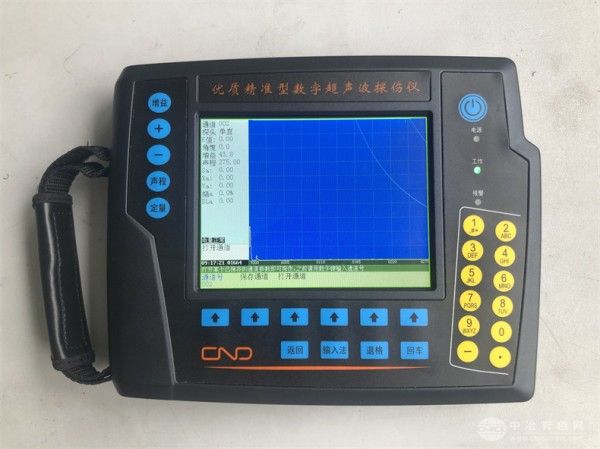

VINAFD700通過壓電換能器發射高頻超聲波(0.4-20MHz可調),超聲波穿透被測管道后,遇到內部缺陷時發生反射,反射波被同一探頭接收并轉換為電信號。儀器采用高速采樣技術(≥400MHz),結合數字信號處理算法,實時計算缺陷位置(水平/深度/距離)、尺寸(當量直徑)及波形特征,支持A掃波形、B掃成像及三維重構顯示,可精準定位深200mm處Φ2平底孔級微小缺陷。
應用范圍
該儀器覆蓋碳鋼、不銹鋼、合金鋼等金屬管道的焊縫檢測、腐蝕監測及在役安全評估。在石油化工領域,可檢測長輸管道環焊縫、螺旋焊縫的未熔合缺陷;電力行業中支持鍋爐水冷壁管、過熱器管的壁厚減薄評估;海洋工程中用于海底管道的疲勞裂紋篩查;城市管網檢測中可快速識別燃氣管道的腐蝕穿孔風險,滿足ASTM E317、GB/T 11345等國際國內標準。
技術參數
頻率范圍:0.4-20MHz,支持單晶/雙晶探頭切換
增益調節:0-120dB(0.1/2.0/6.0dB步進)
靈敏度余量:>65dB(深200mmΦ2平底孔)
垂直線性誤差:≤2.5%
水平線性誤差:≤0.1%
掃描范圍:0-28000mm
動態范圍:≥36dB
數據存儲:500組探傷通道工藝,30000組檢測數據
接口:USB2.0/RS232,支持PC端分析軟件擴展
工作溫度:-20℃至+50℃,IP54防護等級
尺寸:230mm×150mm×45mm,重量1.1kg
產品特點
智能化操作:一鍵自動校準探頭零點、聲速及K值,支持DAC/AVG曲線自動生成,內置500組行業探傷標準工藝庫。
高適應性設計:配備曲面修正算法,可自動補償管道曲率對檢測結果的影響;支持強光環境高亮顯示,野外作業清晰可讀。
長續航能力:內置6000mAh鋰電池,支持連續8小時檢測,兼容TYPE-C接口快速充電。
數據管理便捷:支持Excel/PDF格式報告導出,可通過WIFI連接云端管理平臺,實現檢測數據實時上傳與遠程診斷。
