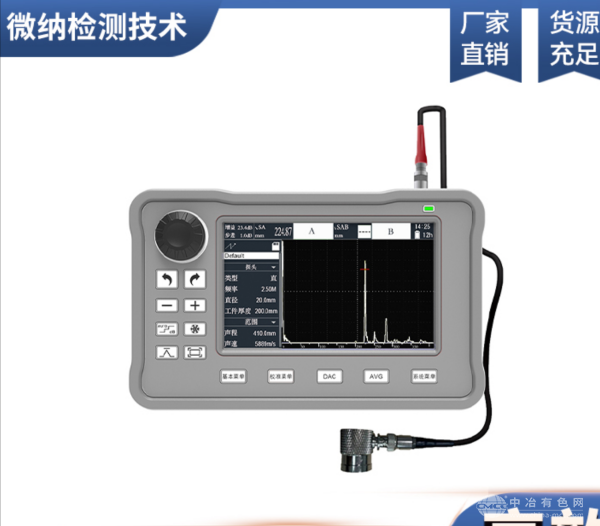

金屬材料超聲波探傷儀

工作原理

VINAUF80通過壓電換能器發射高頻超聲波進入被測金屬材料，當超聲波遇到內部缺陷（如裂紋、氣孔、夾渣）時，因聲阻抗差異產生反射波。儀器接收反射信號后，通過計算發射波與反射波的時間差確定缺陷深度，并依據波幅評估缺陷尺寸。其核心優勢在于采用240MHz高速采樣技術，結合40dB動態范圍，可精準捕捉深200mm處Φ2平底孔的微小缺陷，垂直線性誤差≤2.5%，確保檢測結果的高可靠性。

應用范圍

該儀器覆蓋黑色金屬與有色金屬的焊縫、鍛件、鑄件及機械加工件的檢測需求。在航空航天領域，可評估渦輪葉片、起落架的疲勞裂紋；電力行業中支持鍋爐管道、換熱器的腐蝕監測；軌道交通領域用于鋼軌、車輪的內部缺陷篩查；此外，還可檢測銅、鋁等非鐵磁性材料的熱交換器管子，滿足ASTM E317、GB/T 23905等國際國內標準。

技術參數

頻率范圍：0.4-20MHz，支持低頻（0.4-1MHz）、中頻（0.5-4MHz）、高頻（3-15MHz）三檔切換

增益調節：0-120dB，步進0.1/2.0/6.0dB，動態范圍≥32dB

掃描范圍：0-8000mm，分辨率0.01mm

靈敏度余量：>62dB（深200mmΦ2平底孔）

顯示模式：6.5英寸高亮彩色LCD，支持A掃描波形與DAC/AVG曲線同屏顯示

數據接口：USB/RS232，支持4000組檢測數據存儲與PC端分析軟件擴展

產品特點

智能化操作：一鍵自動校準探頭零點、聲速和K值，10點法制作DAC曲線，配合峰值包絡線與圖像凍結功能，快速定位缺陷高波及裂紋長度。

高適應性設計：支持單探頭、雙晶探頭、穿透探頭多種模式，閘門聲光報警（門位、門寬、門高自由調節），適應復雜工件檢測。

環境穩定性：IP65防護等級，工作溫度范圍-20℃至+50℃，配備無記憶效應鋰電池，支持連續6小時野外作業。

數據管理便捷：內置標準探傷報告模板，支持Excel/PDF格式導出，兼容第三方軟件進行頻譜分析與缺陷模式識別。
