自動排污器

SDP型自動排污器

功能與用途：

P型自動排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。

技術特點：

可在線運行：無需接旁路，反沖時無需停機，過濾反沖效果好。

使用壽命長：濾筒采用不銹鋼楔形條或不銹鋼沖孔板制造，可用20年。

過濾精度范圍廣：采用不銹鋼楔形條時d=0.5-2.0㎜,常規1.2 ㎜。

采用不銹鋼沖孔板時d=2.5-4.0㎜。

設備結構與工作原理：

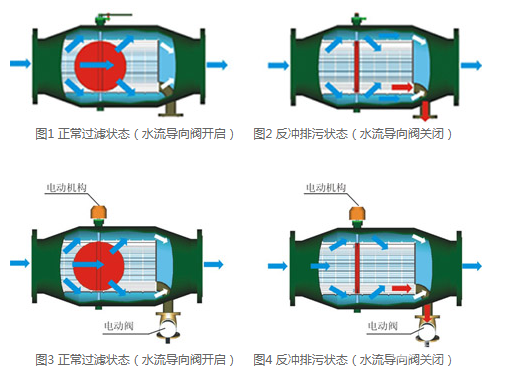

P型自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網或不銹鋼沖孔板濾網、水流導向閥及排污裝置組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口(見圖1、圖3)。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半段過濾，一部分水流由出口流入系統，另一部分水流由濾網后半段外側流入內側，經排污口排出，起到對濾網的反沖洗作用(見圖2、圖4)。這樣整個沖洗過程中系統仍可正常運行，無需停機。

水流導向閥的開啟機構分手動和電動兩種，手動開啟機構小規格時采用手柄開啟，大規格(DN500以上)時根據用戶需要可采用手動蝸輪開啟機構;電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污;采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值(一般取為0.04MPa)時, 可實現自動清洗排污。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。

P型自動排污過濾器有PⅠ型和PⅡ型兩種形式，PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。
