工作原理

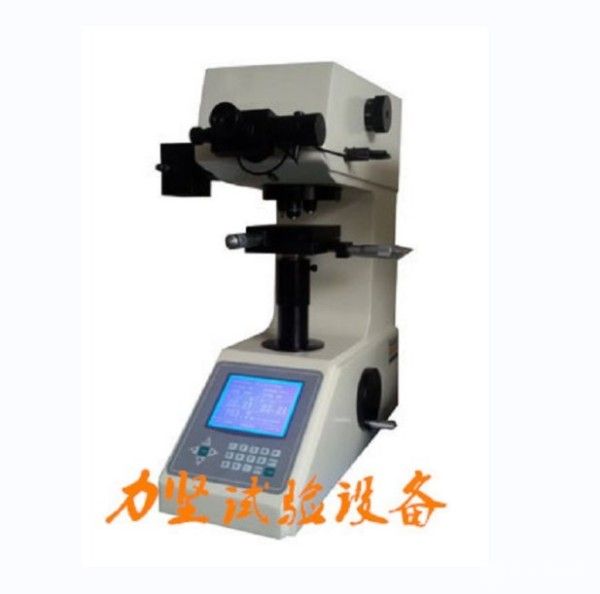

LJ-10M采用閉環式加載控制系統,通過步進電機驅動136°正四棱錐金剛石壓頭,以程控方式施加5.88N至980.7N的試驗力,將壓頭壓入被測材料表面。經5-60秒保荷時間后,系統自動卸載試驗力,并通過高精度光學系統測量壓痕對角線長度。設備內置智能算法,依據公式HV=0.1891×F/d2(F為試驗力,d為對角線平均值)自動計算硬度值,消除人工查表誤差,確保測試結果精準可靠。
應用范圍
金屬材料檢測:適用于鋼鐵、有色金屬、硬質合金等材料的硬度測試,覆蓋從軟金屬到高硬度合金的廣泛范圍。
表面處理評估:可測量滲碳層、氮化層、電鍍層等表面硬化層的硬度及有效深度,驗證熱處理工藝效果。
精密零部件檢測:針對薄片材料、細線材、刀刃附近等微小區域,提供非破壞性硬度測試解決方案。
科研與教學:支持材料科學、金相學研究,輔助教學實驗中硬度梯度分布曲線的繪制與分析。
技術參數
試驗力范圍:5.88N(0.6kgf)至980.7N(100kgf),分8檔可調。
硬度測量范圍:5HV至3000HV,覆蓋全量程維氏硬度測試需求。
光學系統:配備10×、40×物鏡,總放大倍數達600倍,壓痕成像清晰。
顯示與操作:7英寸高靈敏度觸摸屏,實時顯示硬度值、試驗力、保荷時間等參數,支持中英文切換。
數據輸出:內置微型打印機,可輸出測試報告;支持USB數據導出,生成Excel格式統計文件。
設備尺寸:主機尺寸540×500×640mm,重量約46kg,適配實驗室臺面安裝。
產品特點
自動轉塔設計:物鏡與壓頭自動切換,定位精度≤0.1μm,大幅提升測試效率。
高精度閉環控制:試驗力精度±0.5%,示值重復性≤1%,滿足GB/T4340.2-1999標準。
人性化操作界面:菜單式結構簡化操作流程,光源亮度10級可調,降低長時間使用疲勞感。
安全防護機制:配備過載保護、急停按鈕及防夾手設計,確保操作安全。
