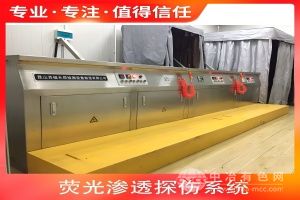

熒光滲透探傷系統

工作原理

YGST-1000基于熒光滲透探傷技術，通過滲透、清洗、顯像三步法完成檢測：首先將熒光滲透劑噴涂在工件表面，滲透劑通過毛細作用滲入表面開口缺陷；隨后用清洗劑去除工件表面多余滲透劑；最后施加顯像劑，缺陷中的滲透劑被吸附至表面；在紫外線燈照射下，熒光滲透劑發出黃綠色熒光，從而形成清晰可見的缺陷痕跡。

應用范圍

該系統適用于航空發動機葉片、汽車鋁合金鑄件、壓力容器、塑料制品等非鐵磁性工件的出廠檢驗及在役檢測，尤其擅長對微小裂紋、焊接缺陷及材料分層的快速篩查，廣泛服務于航空航天、汽車制造、軌道交通及新能源裝備等領域。

產品技術參數

檢測靈敏度：可識別≥0.05mm寬的表面開口缺陷（熒光顯示）

適用工件材質：鋁合金、鈦合金、不銹鋼、塑料等非鐵磁性材料

適用工件尺寸：最大長度≤1200mm，最大寬度≤800mm，最大高度≤600mm（支持定制擴展）

紫外線波長：365nm（UVA波段），輻射強度≥8000μW/cm2（距燈管500mm處）

電源要求：AC380V±10%，50Hz

設備尺寸：2500mm×1800mm×2000mm（標準配置）

產品特點

高靈敏度檢測：可識別0.05mm級微小缺陷，滿足AA級標準試塊顯示要求，確保檢測精度。

全流程自動化：集成滲透、清洗、顯像、干燥及紫外線照射功能，支持一鍵式操作，單件檢測周期≤10分鐘。

安全環保設計：符合歐盟CE安全標準，配備紫外線防護罩、廢液循環過濾系統及緊急停機功能，操作環境安全無污染。

智能控制系統：配備PLC自動控制模塊，支持滲透時間、清洗壓力等參數的數字化設定與存儲，兼容MES系統數據對接。

適應復雜工件：模塊化噴淋室設計可適配不同形狀的工件，支持多角度噴淋與紫外線照射，確保檢測全面性。
