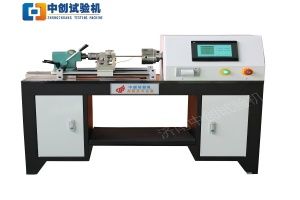

合金鋼圓棒線材纏繞試驗機

工作原理

設備基于纏繞變形測試法：將試樣（線材/圓棒）以特定角度纏繞在規定直徑的芯軸上，通過伺服電機控制纏繞速度與張力，同步采集試樣變形量、表面裂紋等數據。高精度傳感器測量纏繞過程中的力值變化與角度偏差，軟件系統根據標準算法（如GB/T 2976、ISO 7801）計算纏繞后的塑性變形率、裂紋擴展情況等指標，評估材料適用性。

應用范圍

適用于金屬線材（鋼絲繩、鋼筋纏繞性能驗證）、合金鋼圓棒（彈簧、軸類部件彎曲疲勞測試）、建筑用材（預應力鋼筋纏繞后的強度保留率評估）及汽車零部件（傳動軸、螺栓纏繞變形控制）。尤其適合需要滿足GB/T 2976、ISO 7801等標準的場景，助力工藝優化與產品可靠性提升。

產品技術參數

試樣直徑范圍：Φ1~Φ20mm（可定制更大規格）

芯軸直徑范圍：Φ20~Φ200mm（無級可調）

纏繞角度：0~360°（連續旋轉）

張力控制范圍：0~1000N（精密伺服控制）

變形測量精度：±0.01mm（高分辨率傳感器）

控制方式：觸摸屏+PC軟件（支持標準算法庫）

電源：AC220V±10% 50Hz，功耗≤1.5kW

尺寸/重量：主機1200×800×1800mm / 500kg（含控制柜）

產品特點

高精度與寬范圍適配：芯軸直徑無級可調（Φ20~200mm），適配不同規格線材測試；0.01mm變形精度可捕捉微小裂紋，滿足建筑鋼筋、汽車彈簧等高要求場景。

智能化與自動化：內置GB/T 2976、ISO 7801標準算法，自動計算塑性變形率與裂紋擴展數據；觸摸屏+PC軟件支持試驗參數預設、實時曲線顯示與報告生成，提升檢測效率。

安全與保護設計：配備過載保護、緊急停機功能，張力超過額定值90%時自動報警并停機；全封閉防護罩防止試樣斷裂飛濺，保障操作人員安全。

耐用與低維護：關鍵部件（如伺服電機、傳感器）采用進口品牌，壽命≥10年；模塊化設計便于故障排查，降低維護成本。

合規與擴展性：符合CE、RoHS及中國計量認證（CMA）要求，檢測報告具備法律效力；支持與第三方數據采集系統聯用，適配實驗室信息化管理需求。
