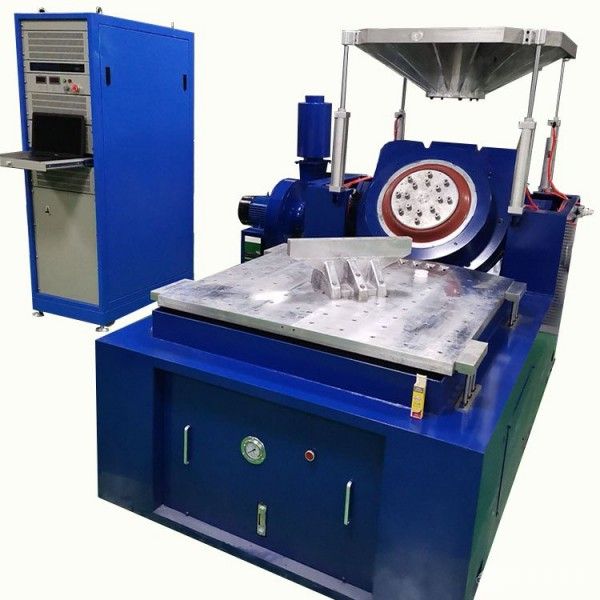

電磁式振動試驗機

工作原理

LJ-300-EV采用電磁激振技術，核心部件包括電磁激振器、數字式功率放大器、振動控制器及冷卻系統。工作時，控制器根據預設程序輸出低電壓信號，經數字開關功率放大器（如SA-12型，輸出功率12KVA）將信號放大并驅動電磁激振器動圈，產生高頻交變磁場。動圈與臺面通過彈性懸掛系統連接，磁場變化驅動臺面按設定頻率（1-12000Hz）和振幅（最大51mm p-p）振動，模擬實際工況中的正弦、隨機或沖擊振動。設備配備光電動圈自動對中系統，確保振動均勻性，同時通過冷卻風機（含消音器）維持系統穩定性。

應用范圍

電子元器件：測試手機、電腦、電路板等產品在運輸或使用中的抗振動性能；

汽車零部件：評估發動機、傳感器、連接器在發動機振動或路面沖擊下的耐久性；

航空航天：驗證衛星部件、儀表設備在火箭發射及飛行過程中的結構可靠性；

包裝運輸：模擬產品包裝在物流環節中的跌落、振動損傷，優化包裝設計。

技術參數

頻率范圍：1-3000Hz（可擴展至12000Hz）；

最大激振力：1000Kg.f（峰值），隨機激振力1000Kg.f r.ms；

最大位移：51mm p-p，最大加速度100G（980m/s2）；

負載能力：300kg（有效載荷）；

控制方式：2通道數字振動控制器（VCSusb-2），支持正弦、隨機、諧振搜尋等模式；

安全設計：配備過載、過位移、過熱等10余項保護功能，符合ISO、ASTM等國際標準。

產品特點

高精度控制：采用進口PID調節頻率控制器，數字化顯示與實時同步監控，確保試驗重復性誤差≤±0.5%；

模塊化設計：支持垂直/水平雙軸擴展，可選配VT680垂直臺面（800×800mm）或H0808水平滑臺，適應不同尺寸試樣；

智能化操作：7英寸觸摸屏內置中英文軟件，可預設多段掃頻程序，支持USB數據導出與打印機直連；

靜音節能：一體式避振底座無需地腳固定，運行噪音≤70dB，功放效率≥90%，降低長期使用成本。
