工作原理

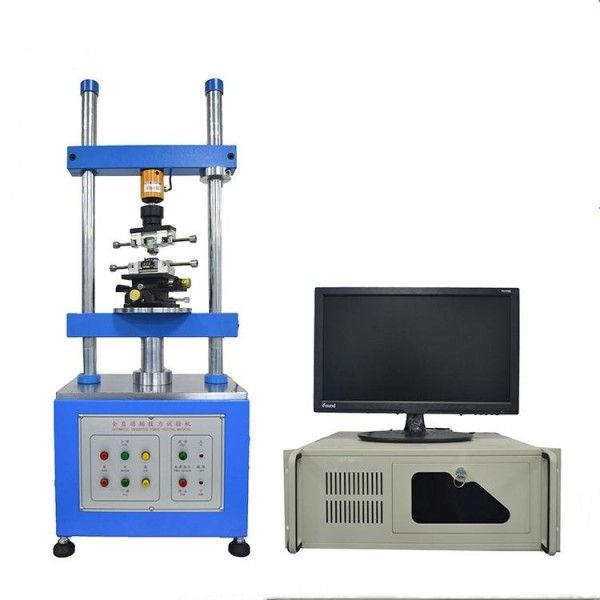

LJ-580A采用“伺服電機+滾珠絲桿”驅動系統,通過松下伺服馬達帶動傳動機構實現高精度直線運動,搭配2kgf至50kgf多檔位力量傳感器與位移傳感器,實時采集插拔過程中的力值與位移數據。設備內置工業電腦及Windows操作系統,用戶可通過觸摸屏設定測試參數,系統自動控制插拔速度、次數及暫停時間,并生成荷重-位移曲線圖、壽命衰減曲線等可視化報告。專利設計的自動求心裝置確保公母連接器精準對位,避免測試偏移,數據重復性誤差≤0.5%。
應用范圍
3C電子產品:測試手機USB接口、SIM卡槽、Type-C連接器的插拔力與壽命;
汽車電子:模擬車載導航、傳感器連接器在顛簸路況下的耐久性;
航空航天:評估航空設備中高頻插拔連接器的抗疲勞性能;
新能源領域:檢測電動汽車電池管理系統連接器的接觸穩定性。
技術參數
測試荷重:2kgf、5kgf、10kgf、20kgf、50kgf五檔可選,精度±0.2%;
測試速度:0-200mm/min無級調節,分辨率0.01mm;
行程范圍:X/Y軸移動0-75mm,Z軸有效行程1000mm;
測試次數:0-999,999次可設定,支持循環測試與間隔暫停;
數據接口:標配USB及GPIB接口,可連接動態阻抗測試儀實現多參數同步采集。
產品特點
全自動化操作:Windows中文界面支持一鍵式參數設定,測試報告自動生成并導出Excel;
高兼容性設計:夾具開口寬度60mm、深度26mm,適配微型連接器至7寸手機接口;
安全防護機制:配備超載保護、急停按鈕及防夾手設計,符合IEC 60068-2-6安全標準;
模塊化擴展:可選配接觸阻抗測試模塊,同步繪制荷重-阻抗曲線,滿足高端客戶需求。
