廣東湛江有色金屬材料制備及加工技術理論與應用

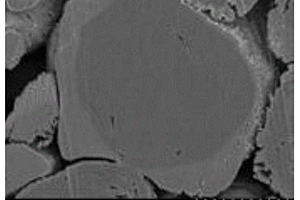

低成本低膨脹率長循環天然石墨基復合材料及其制備方法與應用 882

 0

本發明提供了一種低成本低膨脹率長循環天然石墨基復合材料及其制備方法與應用，在本發明方法中，通過加入改性劑，并采用冷等靜壓成型或溫等靜壓成型將改性劑壓入球形石墨內部的空隙中，實現了球形石墨蜷曲碳層內部空隙致密化的同時將球形石墨顆粒成型為塊體，在石墨化過程中，可以將塊體直接放入石墨化爐中，提高裝爐量且不用坩堝，大幅度降低產品的成本，同時進一步提高球形石墨的循環性能。

天然橡膠/白炭黑復合材料的混煉方法 1057

 0

本發明提供了一種天然橡膠/白炭黑復合材料的混煉方法，該方法包括將天然橡膠、白炭黑和硅烷偶聯劑混合，使用混煉裝置對包括天然橡膠、白炭黑和硅烷偶聯劑的膠料進行加熱以混煉，其特征在于，所述加熱是在兩個不同的溫度下進行，所述兩個不同的溫度分別為30℃?70℃和145℃?160℃。本發明的混煉方法能夠大幅保持橡膠的原生性能，提高膠料的機械剪切效率，有助于填料在橡膠中的均勻分散，改善膠料力學性能和動態性能。

白炭黑/天然橡膠母煉膠、制備方法及白炭黑/天然橡膠復合材料 792

 0

本發明提供了一種白炭黑/天然橡膠母煉膠的制備方法，提供白炭黑分散液，將白炭黑分散液與天然膠乳混合，得到共混乳液，然后將共混乳液與凝固劑混合，將得到的共沉凝膠與蛋白酶進行消化反應，得到白炭黑/天然橡膠母煉膠。采用本發明提供的方法制備的白炭黑/天然橡膠母煉膠，蛋白質含量較低。包括本發明提供的白炭黑/天然橡膠母煉膠的白炭黑/天然橡膠復合材料，具有較好的力學性能。

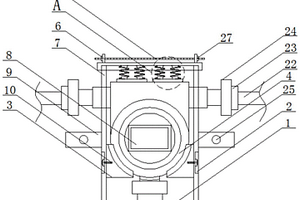

基于石墨烯復合材料的電化學傳感器的防護裝置 1099

 0

本發明公開了一種基于石墨烯復合材料的電化學傳感器的防護裝置，包括保護盒和壓力傳感器本體，所述壓力傳感器本體的兩側均連接有連接頭，所述連接頭的一端連接有法蘭，所述法蘭的一端連接有天然氣輸送管，所述保護盒內設有保護腔，所述保護腔的上端設有第二開口，所述保護腔的上端兩側均設有U型開口。本發明不僅解決了不方便對壓力傳感器本體進行穩定夾持的問題，還解決了不方便對壓力傳感器本體進行穩定安裝和拆卸的問題，提高了壓力傳感器本體的穩定性，能穩定的進行防護，避免在對天然氣管道進行檢測時因壓力傳感器本體穩定性差，影響檢測數據的情況發生，提高了安裝和拆卸的效率。

多孔硅復合材料及其制備方法和用途 1036

 0

本發明涉及一種多孔硅復合材料及其制備方法和用途。所述方法是采用真空和高壓相結合技術用多巴胺溶液浸漬多孔硅，可以使多巴胺溶液完全填充到多孔硅內部的孔道結構中，同時在其表面形成包覆層，多巴胺依靠水中的溶解氧發生氧化?交聯反應，在多孔硅的孔道結構中和表面形成具有強附著力的聚多巴胺復合薄層，聚多巴胺復合薄層表面的鄰苯二酚官能團可與氧化石墨烯表面的含氧官能團發生化學反應，從而將氧化石墨烯牢固的附著在多孔硅的孔道結構中和表面，然后與還原劑接觸還原成石墨烯，石墨烯均勻鑲嵌在多孔硅的孔道結構中和表面，形成多孔硅與石墨烯納米尺度的復合材料，減少了多孔硅與電解液的接觸面積，提高多孔硅的首次效率。

天然橡膠/改性白炭黑復合材料及其制備方法 775

 0

本發明提供了一種天然橡膠/改性白炭黑復合材料，包括如下重量份的組分：天然橡膠100份，巰基乙酸稀土鹽0.1～10份，木質素磺酸鹽0.05～0.2份，干膠計乳狀環氧化天然橡膠0.2～20份，白炭黑10～100份，硫化加工助劑0.2～12份。本發明提供的天然橡膠/改性白炭黑復合材料力學性能好、生熱低，具有優異的耐疲勞性能。

用于制備抗菌天然橡膠復合材料的納米殼聚糖的制備方法 1100

 0

本發明提供了一種用于制備抗菌天然橡膠復合材料的納米殼聚糖的制備方法，以三聚磷酸鈉為離子誘導劑、香草醛為化學交聯劑，通過離子誘導結合化學交聯法，將三聚磷酸鈉物理交聯后的殼聚糖納米粒加入香草醛進行化學交聯，交聯后的粒子直接水洗至中性，獲得粒徑范圍在160～1000nm、平均粒徑為250～500nm、質量穩定的納米殼聚糖粒懸浮液。本法制備均在水相中進行，反應條件溫和，不使用任何有機溶劑與高溫高壓帶輻射的復雜設備；所制備的納米殼聚糖懸浮液可直接加入天然膠乳中，獲得抗菌性能優良的天然橡膠復合材料。

鋰離子電池用高倍率天然石墨基復合材料及其制備方法與應用 1108

 0

本發明提供一種鋰離子電池用高倍率天然石墨基復合材料及其制備方法與應用，本發明采用與石墨相容性好的瀝青代替樹脂炭，通過低溫預氧化過程中在瀝青引入氧基官能團，誘發瀝青結構的相互交聯，然后采用等靜壓技術將預氧化處理的瀝青壓入微擴層球形石墨內表面和外表面的缺陷中并同步包覆，高溫炭化過程中預氧化處理的瀝青不容易形成有序結構，從而轉化成硬碳，得到的復合材料包括微擴層球形石墨及包覆在微擴層球形石墨內表面和外表面的硬碳。通過上述包覆，可以實現對微擴層球形石墨內外表面缺陷位點的同步改性整合，從而提高天然石墨的循環性能和倍率性能。

環氧化天然橡膠復合材料及其制備方法 1059

 0

本發明提供一種環氧化天然橡膠復合材料，由包括以下重量份的原料制備得到：乳狀環氧化天然橡膠100份，沸石分子篩0.1～30份，稀土氧化物0.1～10份，氨水0.5～10份，表面活性劑0.05～0.8份，凝固劑0.1～4份，硫化加工助劑0.2～12份。本發明制備得到的環氧化天然橡膠復合材料具有優異的耐老化性能、低的生熱性能及良好的抗疲勞性能，可以應用于醫用膠乳制品，鞋底，輪胎，膠管等環氧化天然橡膠制品。本發明的方法工藝簡單，產品質量穩定，易于工業化生產。

吸附Cd/Pb的可回收羧甲基殼聚糖/貝殼粉復合材料的制備與使用 786

 0

本發明公開了一種吸附重金屬Cd/Pb的磁性可回收羧甲基殼聚糖/貝殼粉復合材料的制備與使用方法。其步驟為：一、廢棄貝殼粉經過酸浸泡、水洗、粉碎、烘干等處理；二、在液體石蠟和SPAN?80作為活化劑、戊二醛作為交聯劑的作用下采用磁性材料FeCl₃改性羧甲基殼聚糖，制得磁性羧甲基殼聚糖溶液；三、將前處理備用的貝殼粉與磁性羧甲基殼聚糖復合，使貝殼粉分散包裹于磁性羧甲基殼聚糖表面，經過磁鐵回收制得磁性可回收羧甲基殼聚糖/貝殼粉復合材料。直接應用于重金屬Cd/Pb污染的廢水后，可經磁鐵回收、堿溶液洗脫再生、循環利用。具有高吸附，成本低廉、來源廣泛，綠色環保，可回收重復利用，無二次污染等優點，制備方法簡易、工藝流程簡單易行。

納米氧化鋅/天然橡膠抗菌復合材料的制備方法 1171

 0

本發明提供了一種納米氧化鋅/天然橡膠抗菌復合材料的制備方法,其特征在于,先將適量的納米氧化鋅加入去離子水,攪拌均勻,再加入混合表面活性劑進行處理,調節其PH值,得到穩定的納米氧化鋅懸浮液,最后將其加入到天然膠乳中,納米氧化鋅與天然膠乳干膠含量之比為0.5%～5%,得到納米氧化鋅/天然橡膠抗菌復合材料;該材料的硫化膠片的拉伸強度可達29.3～36.6MPA,拉斷伸長率880～980%,300%定伸應力可達1.26～1.40MPA,并且具有良好的抗菌性能。

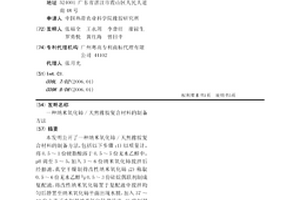

納米氧化鈰/天然橡膠復合材料的制備方法 1096

 0

本發明公開了一種納米氧化鈰/天然橡膠復合材料的制備方法，包括以下步驟：1)以質量計，將0.5～1份硬脂酸溶于0.5～5份無水乙醇中，pH調至3～5，加入3～6份納米氧化鈰攪拌后經抽濾、真空干燥制得改性納米氧化鈰；2)稱取0.5～6份無水乙醇與0.5～3份硅烷偶聯劑制成復配液，將改性納米氧化鈰置于復配液中攪拌均勻后靜置至納米氧化鈰平面出現水膜，加入37～43份去離子水制得納米氧化鈰懸浮液；3)將制得的納米氧化鈰懸浮液加至80～100份天然膠乳中，攪拌均勻，制得膠乳狀態的納米氧化鈰/天然橡膠復合材料。

石墨烯負載的氧化鈰與橡膠復合材料及其制備方法 1143

 0

本發明涉及石墨烯負載的氧化鈰與橡膠復合材料及其制備方法，制備方法包括：硝酸鈰溶液滴加到氧化石墨烯溶液中同時攪拌；加入水熱合成反應釜中煅燒，冷卻至室溫；用水和乙醇洗滌，烘干，得到石墨烯負載的氧化鈰；將石墨烯負載的氧化鈰填充到天然橡膠?丁苯橡膠中，加入硫化體系混煉得混煉膠，在平板硫化機上硫化，得到石墨烯負載的氧化鈰與橡膠復合材料，可用于制備各種形狀的抗輻射擋風罩。本發明將石墨烯和氧化鈰復合，以石墨烯作為載體提高電子轉移的速度，填充到天然橡膠和丁苯橡膠中，既起到了電磁屏蔽的作用又起到了對天然橡膠和丁苯橡膠的防老化作用，也具備優異的力學性能、抗氧化性能和柔順性能，可用于制備保護人體健康抗輻射擋風罩。

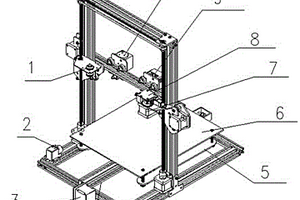

復合材料3D打印機 1169

 0

本實用新型提供了一種復合材料3D打印機，通過工作平臺和底座、龍門架的設置實現了復合材料的3D打印作業，結構簡單、體積??；所述第一Z軸電機和第二Z軸電機通過第一Z軸滑輪、第二Z軸滑輪帶動所述X軸導桿沿第一Z軸導桿和第二Z軸導桿上下滑動，采用2個絲桿用于傳動，定位精確，打印精度高；單噴頭基礎上增加1個容料瓶，再多增加1個送料裝置，復合材料3D打印機一次性可以應用線型材料和金屬錫兩類材料，兩個送料裝置分別對應噴頭和容料瓶，兩個送料裝置交替切換工作，改善材料打印單一問題，改善金屬打印成本高問題。

硫化亞錳-氮摻雜碳復合材料的制備及應用 745

 0

本發明公開了一種硫化亞錳?氮摻雜碳復合材料的制備及應用，所述制備方法包括如下步驟：S1.將可溶性錳鹽與六亞甲基四胺按一定配比分別溶于一定量的乙醇中，錳離子的摩爾濃度為0.01~0.5mol L?1，六亞甲基四胺與錳離子的摩爾比為(0.5~8):1；S2.在連續攪拌下，向六亞甲基四胺溶液中逐滴加入錳離子溶液，生成白色沉淀為Mn?MOF；S3.將Mn?MOF用無水乙醇反復滌洗，離心分離后真空干燥；S4.以硫脲為硫源，其與Mn?MOF的質量比為(5~10):1；在惰性氛圍中于500~700℃下熱處理和硫化，得到硫化亞錳/氮摻雜碳復合材料。本發明制備的硫化亞錳?氮摻雜碳復合材料具有良好的結構穩定性和導電性，顯示出優異的電化學贗電容性能。

高倍率人造石墨基復合材料及其制備方法與應用 825

 0

本發明公開一種高倍率人造石墨基復合材料及其制備方法與應用，屬于鋰離子電池負極材料技術領域。具體是將人造石墨前驅體粉體經過石墨化得到人造石墨粉體，人造石墨粉體與瀝青混合進行二次造粒，然后進行高溫炭化處理，即得到高倍率人造石墨基復合材料；其中，所述人造石墨前驅體粉粒徑為5?8μm。本發明的人造石墨基復合材料電化學性能好，放電容量在360mAh/g以上，首次充放電效率在86％以上；該復合負極材料的大電流充放電性能和循環性能好，大倍率(3C)300周循環容量保持率85％以上。

鈀銀合金/聚苯胺納米復合材料的一步制備方法和應用 790

 0

本發明公開了一種鈀銀合金/聚苯胺納米復合材料的一步制備方法和應用。本發明包括以下步驟：將金屬鈀鹽前驅體、金屬銀鹽前驅體粉末以及表面活性劑粉末加入到含硝酸的醇?水混合溶液體系中；使用超聲輻射裝置對反應溶液進行輻射，向溶液中滴加苯胺，在惰性氣體氛圍下超聲輻射；純化處理后真空干燥，即得。本發明沒有添加強還原劑和氧化劑，一步合成鈀銀合金/聚苯胺納米復合材料，不僅節約了還原劑和氧化劑，還提高了合成效率，方法簡單易行，生產周期短，該復合材料修飾的玻碳電極在堿性條件下對乙醇展現了較好的催化活性，適合用于電催化乙醇、甲酸等有機小分子類物質，可用作直接乙醇燃料電池或直接甲酸燃料電池的催化劑，有良好的應用前景。

碳硅復合材料及其制備方法、應用、負極片、鋰離子電池 875

 0

本發明公開了一種碳硅復合材料及其制備方法、應用、負極片、鋰離子電池，屬于電池材料技術領域。該復合材料的制備方法包括以下步驟：將MXene和過渡族金屬鹽溶液添加至納米硅懸浮液中，并通入保護氣體進行球磨分散后，再依次進行過濾和干燥處理，得到復合粉體；在保護氣氛下，將復合粉體與碳源進行高溫化學氣相沉積，得到沉積有納米碳的復合產物；將復合產物進行酸鈍化處理，得到所述的碳硅復合材料。本發明通過在MXene片層骨架間引入彈性特征的納米碳復合網絡結構來負載高容量的納米硅，其有效的將MXene、納米碳和硅材料結合起來，從而能夠極大的提高鋰離子電池的容量、倍率性能和循環穩定性。

長循環天然石墨基改性復合材料及其制備方法與應用 1032

 0

本發明公開一種長循環天然石墨基改性復合材料及其制備方法與應用。包括以下步驟：將天然鱗片石墨與熔融的瀝青混合，使瀝青包覆在天然鱗片石墨表面，然后冷卻；而后表面包覆瀝青的天然鱗片石墨依次進行粉碎和整形，得到球形石墨；對步球形石墨進行石墨化處理，冷卻后，對石墨化的物料進行打散、篩分處理；再與瀝青均勻混合，使瀝青包覆在石墨化的物料表面，得到混合料；對混合料進行炭化處理，冷卻后進行打散、篩分處理，得到天然石墨基改性復合材料。通過本發明的方法制備得到的復合材料作為負極材料時，具有較長的循環性能以及較好的電化學性能，并解決了天然石墨電極高膨脹的問題。

耐久型PLA/植物纖維低碳復合材料及其制備方法 765

 0

本申請公開一種耐久型PLA/植物纖維低碳復合材料及其制備方法，涉及高分子復合材料技術領域；所述復合材料的組成為：改性生物降解基體樹脂，20?90份；改性植物纖維，0?50份；改性復合硅藻土，1?5份；高抗沖PA11/PETG彈性體，5?10份；改性海藻粉，0?6份；交聯劑，1?5份；綜合助劑，1?5份；所述改性生物降解基體樹脂包括第一改性樹脂及第二改性樹脂；所述第一改性樹脂為PPC，所述第二改性樹脂包括由PBAT、PCL、PLA、PBS、PBSA、PBST、PHB、PHA、PVA、PHBV中的一種或一種以上改性而成的樹脂；實現了兼顧可生物降解由具有高強度、耐久的低碳復合材料的生產制備。

天然橡膠復合材料及其制備方法 786

 0

本發明提供一種天然橡膠復合材料及其制備方法。本發明提供的天然橡膠復合材料，以硅土代替部分白炭黑作為填充材料，具有低填充高補強的特點，少量的硅土即能明顯降低膠料的生熱，提高疲勞壽命，改善膠料的撕裂強度和耐磨性能。與未添加硅土的天然橡膠材料相比，升溫值降低了37％，屈撓疲勞壽命提高了167％，撕裂強度提高了32％，磨耗量降低了51％。本發明提供的A+B法和一鍋法制備天然橡膠復合材料，制備方法簡便，實用，適用于大規模工業化生產。

天然橡膠基柔性吸波復合材料及其制備方法 846

 0

本發明公開了一種天然橡膠基柔性吸波復合材料及其制備方法，包括以下組份：天然橡膠5～95份；改性天然橡膠5～95份；導電填料0～60份；導磁填料0～60份；防老劑0.1～10份；氧化鋅0.1～15份；硬脂酸0.1～20份；促進劑0.1～5份；硫磺0.1～10份；制備方法包括以下步驟：1)備料；2)制備母煉膠：通過一步法、兩步法或劃區法其中之一制備；3)配合硫化：將母煉膠在室溫的條件下停放，然后塑煉，依次加入防老劑、氧化鋅、硬脂酸、促進劑和硫磺后，在開煉機上進行混煉；然后進行3/4割刀，打卷，壓延出料，經平板硫化，得到成品；該復合材料可大大提高吸波性能并且改善吸波復合材料的力學性能。

復合材料3D打印機及打印方法 999

 0

本發明提供了一種復合材料3D打印機，通過工作平臺和底座、龍門架的設置實現了復合材料的3D打印作業，結構簡單、體積??；單噴頭基礎上增加1個容料瓶，再多增加1個送料裝置，由于容料瓶的特殊結構，使焊錫成為熔融錫，存放熔融錫材料的容器與熔融錫不發生化學反應，存放熔融錫材料的容器外殼需絕熱，準確控制容料瓶內氣壓，復合材料3D打印機一次性可以應用線型材料和金屬錫兩類材料，兩個送料裝置分別對應噴頭和容料瓶，兩個送料裝置交替切換工作，改善材料打印單一問題，改善金屬打印成本高問題。

硫化鈷/碳復合材料的制備方法及其產品與應用 1125

 0

本發明提供了一種硫化鈷/碳復合材料的制備方法及其產品與應用。所述的制備方法包括以下步驟：S1.將可溶性的鈷鹽和二硫化碳（CS2）混合，得到均勻的溶液；所述的鈷鹽與二硫化碳（CS2）的物質的量之比為1：1~1.5；S2.將步驟S1所得溶液轉移至反應釜中，進行溶劑熱反應；所述溶劑熱反應的條件為：反應溫度為180～220℃，反應時間為20～24小時；S3.對步驟S2所得混合物進行分離，收集固體產物，洗滌，干燥，即得硫化鈷/碳復合材料。所述制備方法巧妙地利用二硫化碳作為反應原料，二硫化碳在溶劑熱反應過程中既作溶劑，又作硫源，又作碳源。其簡單，易操作，對設備要求不高。所述的硫化鈷/碳復合材料具有較高的比電容和良好的循環穩定性，且電容衰減低。

天然橡膠-白炭黑復合材料及其制備方法和應用 895

 0

本發明涉及橡膠材料技術領域，具體涉及一種天然橡膠?白炭黑復合材料及其制備方法和應用。本發明提供的天然橡膠?白炭黑復合材料，按質量份數計，包括以下制備原料：干膠計天然橡膠膠乳100份；白炭黑10～60份；干膠計環氧化天然橡膠膠乳0.2～8份；茶多酚稀土配合物0.1～4份；木質素磺酸鹽0.05～0.2份；硫化加工助劑0.2～12份。本發明采用茶多酚稀土配合物和環氧化天然橡膠膠乳對白炭黑進行改性，能夠提高白炭黑在天然橡膠乳膠中的分散性，最終得到具有較好力學性能和較低生熱性能的天然橡膠?白炭黑復合材料。

耐磨聚醚醚酮復合材料及其制備方法 1030

 0

本發明公開了一種耐磨聚醚醚酮復合材料，由按重量份計的以下組分制備而成：聚醚醚酮70?85份，碳纖維10?20份，碳化硅1?5份，氮化碳1?5份，凹凸棒石1?5份，鈦酸酯偶聯劑0.5?5份。本發明還公開了一種耐磨聚醚醚酮復合材料的制備方法。本發明的耐磨聚醚醚酮復合材料具有力學性能好和耐磨的特點。

具有快速凝血作用的復合材料及其制備方法 833

 0

本發明公開了一種具有快速凝血作用的復合材料及其制備方法，屬于生物醫藥技術領域。具有快速凝血作用的復合材料以質量份數計，包括以下原料：殼聚糖8～20份、水楊醛7～14份、2?氨基異煙酸8～16份、硫酸亞鐵1.5～3.5份、多巴3～5份和磷酸氫二鈉10～15份。本發明制備得到的具有快速凝血作用的復合材料具有良好的產品穩定性，生物安全性高，對血液凝結具有顯著的效果，工藝簡單，易于工業化生產。

高光催化效率納米復合材料的制備方法 822

 0

本發明公開了一種高光催化效率納米復合材料的制備方法，以石墨粉為原料、濃硫酸和高錳酸鉀作為氧化劑，采用改進的Hummers法制備得到氧化石墨烯；以氧化石墨烯為前驅物與二氧化鈦在水熱條件下反應生成石墨烯?二氧化鈦納米復合材料，或者在反應物中加入氮源或釩源至少一種，制備得到摻雜改性的石墨烯?二氧化鈦納米復合材料。該光催化材料具有化學性質穩定、光催化活性高、沒有毒性、容易制備且成本低廉等特點，在污水處理領域有巨大的應用潛力，具有現實意義，可以在實際應用中推廣。

金屬摻雜和Mxene包覆雙重改性磷酸鐵鋰復合材料及制備方法與應用 945

 0

一種金屬摻雜和Mxene包覆雙重改性磷酸鐵鋰復合材料的制備方法，包括以下步驟：S1.制備磷酸鐵鋰/Mxene前驅體：將鐵鹽溶液、磷酸或其鹽溶液、鋰鹽溶液依次置于反應釜，攪拌均勻后加入Mxene，調節溶液pH至7～10，通入保護氣體進行反應后，冷卻到室溫，離心分離、干燥，得到前驅體產物；S2.將步驟S1的前驅體產物置于高溫爐中，在惰性氣氛下高溫燒結，冷卻到室溫得到金屬摻雜和Mxene包覆雙重改性磷酸鐵鋰復合材料。通過摻雜和MXene表面包覆對磷酸鐵鋰進行雙重改性，有效提高了電極材料的導電性，制備的復合材料表現出優異的大倍率性能和循環性能。

香蕉莖葉秸稈纖維復合材料的制備方法 1218

 0

本發明公開了一種香蕉莖葉秸稈纖維復合材料，按質量份數計，包括以下組分：香蕉莖葉秸稈纖維5?40份、膠黏劑10?30份、穩定劑5?10份、填料10?30份，其中膠黏劑為馬鈴薯淀粉、PVA或桃膠，穩定劑為硬脂酸鈣或月桂酸鈣，填料為碳酸鈣或高嶺土。具體的制備步驟為：將香蕉莖葉秸稈進行機械處理，切成秸稈小段，然后將秸稈小段在氫氧化鈉溶液中加熱浸泡進行預處理，再用偶聯劑溶液對其進行表面改性處理，最后將已處理好的香蕉莖葉秸稈纖維和其他原料混合均勻，熱壓成型，自然冷卻制得復合材料。本發明制備的香蕉莖葉秸稈纖維復合材料可生物降解、耐水性好、力學性能優異，且成本低、生產過程污染小，是一種低成本綠色環保材料。
