單體液壓支柱防倒柱頭 1177

 0

本實用新型涉及一種采礦支護用單體液壓支柱防倒柱頭。在防倒柱頭的上部設置的矩形槽,可將金屬頂梁卡入槽內,而矩形槽內兩側壁上的梯形凸臺可卡住金屬頂梁底邊上的梯形槽,使單體液壓支柱和金屬頂梁牢固的卡接在一起,防止了單體液壓支柱向任何方向的滑倒。柱頭下部的圓孔將支柱固定于其中,保證了回采工作面支護質量,可有效地杜絕因單體液壓支柱滑倒而造成的各類事故,以提高煤礦的經濟效益和社會效益。

露天采場乳化炸藥車輸藥管保護器 1099

 0

本實用新型涉及一種露天采場乳化炸藥車輸藥管保護器，屬于露天采礦設備技術領域。技術方案是：防護筒框架（1）為圓臺型，防護筒框架（1）的外表面焊接多塊銅板（2），防護筒框架（1）設有中心孔（7），防護筒（1）相對應的兩側分別設有導爆管雷管預留半圓孔（4）和測繩預留半圓孔（5），防護筒框架（1）直徑較大的一端設有一圈和防護筒框架（1）的中心孔（7）相對布置的防靜電橡膠絕緣滑輪（3），所述防靜電橡膠絕緣滑輪（3）通過多根銅筋（8）固定在防護筒框架（1）直徑較大的一端。本實用新型的有益效果是：能夠防止炮孔孔口位置的塊狀礦巖受水浸泡塌落到炮孔內，同時避免乳化炸藥車輸藥管直接與不規則塊狀礦巖接觸摩擦導致損壞。

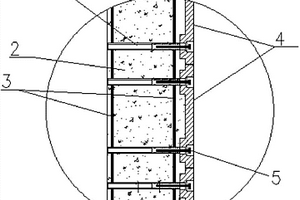

儲礦倉及儲礦系統 775

 0

本實用新型提供的儲礦倉及儲礦系統，涉及采礦工程技術領域，該儲礦倉包括：倉壁和設置于倉壁內的鋼板，所述倉壁內設置有套筒，所述鋼板通過螺栓與所述套筒連接。本實用新型提供的儲礦倉中通過螺栓與套筒連接，從而實現鋼板可拆卸設置在倉壁內，通過拆卸更換磨損后的鋼板，不用鑿除倉壁，不僅具有使用方便的特點，且成本較低，具有結構簡單和節約工程量等優點。

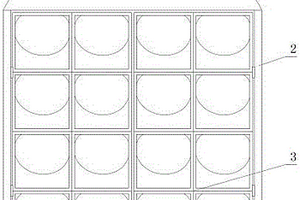

易于拆裝的礦用風門 898

 0

一種易于拆裝的礦用風門，屬于采礦技術領域，用于解決現有礦用風門拆裝不方便的問題，其技術方案是，該風門構成中包括門框和兩扇門板，所述門框的兩個立柱對稱安裝在礦山巷道的兩個側壁上，兩扇門板分別與門框的兩個立柱轉動連接，改進后，每扇門板均由多個結構相同的矩形框架拼接而成，每個矩形框架的內側設有擋風氣囊。本實用新型的門板由多個矩形框架拼接而成，風門的通風面積由擋風氣囊的充氣個數和充氣量來控制，不僅能夠保證通風系統順暢運行，而且具有重量輕、成本低、安裝與拆卸方便等優點，可大大提高移動風門的工作效率。

耐磨彎頭專用陶瓷貼片 1068

 0

一種耐磨彎頭專用陶瓷貼片，屬于輸送管道部件技術領域，旨在解決現有耐磨陶瓷彎頭用陶瓷貼片結構設計不合理，陶瓷貼片連接于鋼質彎頭本體易脫落，使用壽命短的問題。它采用的陶瓷貼片本體是正、背主面平行和上、下、左、右四個側面是梯形面組成的抗彎強度≥300MPa、抗壓強度≥3000MPa、洛氏硬度HRA≥90的四棱臺狀梯形氧化鋁陶瓷貼片體，或是中心部制有鑲嵌鋼碗通孔的帶孔陶瓷貼片本體，帶孔陶瓷貼片本體的鑲嵌鋼碗通孔內鑲嵌裝連圓錐形體的鋼碗，并在鋼碗口部連接有封閉帶孔陶瓷貼片本體通孔的柱體陶瓷堵頭。本陶瓷貼片的內襯層與鋼質彎頭本體間連接緊密，適用于制作電力、水泥、鋼鐵、采礦等行業輸送管道所用耐磨彎頭。

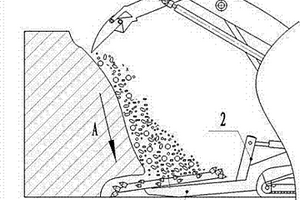

用于礦巖底層的切割、掏槽、耙裝的星形輪式機構 1086

 0

一種用于礦巖底層的切割、掏槽、耙裝的星形輪式機構，屬于采礦設備技術領域，用于對露天礦山圍巖底層進行連續切割、掏槽、耙裝，其技術方案是：它包括切割部分和鏟斗，切割部分位于鏟斗之上，切割部分由旋轉輪、切割臂、截齒組成，旋轉輪水平固定在鏟斗上，切割臂為多個，環繞旋轉輪圓周水平均勻間隔安裝，截齒為多個，安裝在切割臂轉動方向的一側及切割臂的頂端，旋轉輪與驅動機構相連接；旋轉輪為兩個，分別左右對稱放置，旋轉的方向均向著中心軸線。本實用新型切割部分的切割臂轉動，切割臂上的截齒對爆破后礦巖底部進行快速切割、掏槽，使礦巖自動塌落，然后耙裝的鏟斗中，大大提高鏟裝的效率，還可以減少后續的清理作業。

分體式牙輪鉆鉆桿 965

 0

本實用新型涉及一種采礦用設備,特別是分體式牙輪鉆鉆桿。技術方案是包含桿體(1)、鉆桿上接頭(2)、鉆桿下接頭(3)和鉆桿連接體(4),鉆桿上接頭(2)、鉆桿下接頭(3)分別與桿體(1)的兩端固定連接,鉆桿連接體(4)的端部設有外螺紋(6),鉆桿上接頭(2)的端部設有內螺紋(5),鉆桿連接體(4)與鉆桿上接頭(2)通過螺紋連接;鉆桿下接頭(3)的端部也設有內螺紋。鉆桿的下部出現了一定的磨損后,可以打開鉆桿連接體與鉆桿接頭之間的連接螺紋,將鉆桿調換180°,出現磨損的一段鉆桿換到了上面,沒有磨損的那段鉆桿換到了下面,保證了鉆桿的繼續使用,本實用新型具有結構合理、鉆桿可以兩個方向使用、延長使用壽命、提高利用率、降低生產成本等特點。

單體液壓支柱的強力防倒裝置 1279

 0

本實用新型涉及一種單體液壓支柱的強力防倒 及防擠倒射出的裝置，適用于井下采礦生產中，單體 液體支柱的安全支撐。 由加強塊、鋼球、彈簧、頂蓋體、限位板和防倒銷 組成。在現有頂蓋體的上面左、右兩側各焊接一個加 強塊，使四個爪分別露出一半，當爪豎直插入金屬頂 架的梯形槽內時，通過限位板使防倒銷橫向插入金屬 頂梁的中間，由彈簧通過鋼珠使防倒銷定位，構成了 單體液壓支柱的防倒裝置。 具有防倒、安全耐用、省工省料的優點。

新型石膏礦截割頭 922

 0

本實用新型公開了一種新型石膏礦截割頭，包括截割頭，所述截割頭的外表面設置有新型端部截齒與連接軸，所述新型端部截齒位于連接軸的一側，所述連接軸的前端外表面設置有新型中部截齒，所述截割頭的后端外表面設置有花鍵連接套，所述花鍵連接套的后端外表面設置有截割部。本實用新型所述的一種新型石膏礦截割頭，能夠根據截割頭采用錐形設計，減少截割阻力，加快了截割速度，截割效率高，由于采用無水采礦，截齒布局重新設計，避免石膏粘附到截割頭上，采用新型截齒與截割頭體配合，大大提高了礦石的成塊率，并能根據截割頭與主軸增加的過渡套，使其拆裝維修方便，方便人們使用，帶來更好的使用前景。

礦石篩分裝置 1025

 0

本申請涉及一種礦石篩分裝置，涉及礦山開采設備的技術領域，其包括殼體、震動機構和至少一個篩分層；所述篩分層包括滑動連接在殼體上的支撐梁和固接在支撐梁上的多個過濾輥，多個所述過濾輥呈平行狀態，所述震動機構固設在殼體上，用于對多個所述篩分過濾機構進行震動。所述殼體上還固設有若干個與所述篩分層一一對應的輸送機，所述篩分層較低的一側位于所述輸送機的上方。本申請具有在采礦作業中提高礦石篩分效率的效果。

礦用支護裝置 920

 0

本實用新型提供了一種礦用支護裝置，屬于采礦支護設備技術領域，包括用于巷道邊角支護的支護機構，用于支撐所述支護機構支撐機構，支護機構包括第一支架和第二支架，支撐機構包括第一支撐柱、第二支撐柱、第三支撐柱、連接座和兩個安裝座；第一支架和第二支架之間的展開角度分別借助于第一支撐柱、第二支撐柱和第三支撐柱的推頂調節。本實用新型提供的礦用支護裝置，通過錨桿將第一支架和第二支架固定在巷道壁上，通過錨桿和液壓支柱的配合支護，可使巷道的邊角位置的支護得到支撐，具有對巷道邊角支護穩定、巷道內不易掉渣、巷道巖層或煤層支護效果好，不影響采煤工作和產量的技術效果。

鑿巖機儲換桿機構 892

 0

本實用新型提供了一種鑿巖機儲換桿機構，屬于礦山采礦鉆車技術領域，包括與推進機構相連的上支架和下支架，上支架和下支架之間設有相互平行的主軸和輔助軸，主軸的上部設有靠近上支架的上頂盤、下部設于靠近下支架的下頂盤組件，主軸還設有存儲鑿巖機鉆桿的儲桿裝置，儲桿裝置設于上頂盤和下頂盤組件之間；輔助軸上設有若干組用于抓取鑿巖機鉆桿的卡爪組件，下支架設有用于驅動儲桿裝置和卡爪組件的驅動組件，驅動組件包括用于驅動卡爪組件轉動的輔助軸驅動機構和用于驅動儲桿裝置轉動的主軸驅動機構。本實用新型提供的鑿巖機儲換桿機構，通過卡爪組件與儲桿裝置的配合，實現了自動存取鉆桿的功能，減少了人工勞動，避免了安全隱患。

高低速切換動力裝置 849

 0

本實用新型提供了一種高低速切換動力裝置，屬于工程機械技術領域，包括回轉頭箱體、輸出主軸、主軸驅動齒輪、高速齒輪、高速動力單元、低速馬達齒輪、滑動軸、低速動力單元與推拉伸縮單元。本實用新型提供的高低速切換動力裝置，針對于中小型多功能、多工法鉆機對于動力頭扭矩5000??10000Nm、回轉速度1200rpm??500rpm性能要求，大大提高了回轉頭的變速范圍，使得一臺配備本高低速馬達同驅動力裝置的鉆機，可以完成勘探、水井、錨固、旋噴、采礦、微樁等多工法施工建設。

煤礦折疊式柱鞋 861

 0

本實用新型屬于采礦工作面支護用煤礦折疊式柱鞋,它由鞋芯、兩側鞋幫三個部件組成。這三個部件都是由球磨鑄鐵制造的。鞋芯直接與支柱底座相接,支柱的承壓直接傳遞到鞋芯,由鞋芯再將承壓分于兩側鞋幫,形成三位一體的承壓鞋。此種柱鞋代用了木堵,提高了支護系統的剛度,回收方便,不易丟失,而且保證了安全。

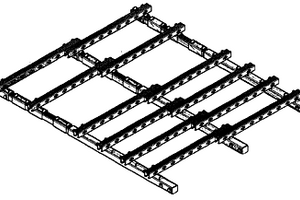

新型建筑用組合式腳手架 958

 0

本實用新型公開了一種新型建筑用組合式腳手架,旨在提供一種結構合理,性能突出,易于改善建筑施工進程和提高建筑工人安全系數的腳手架。該新型建筑用組合式腳手架主要由長度方向可伸縮的主梁和組裝方便的副梁構成,主梁上設置有多組定位槽,并在兩端設置有安裝卡槽,副梁上設置有多組組裝花孔,副梁互相之間采用插合式組裝方式,該實用新型組裝和拆卸方便快捷,尺寸調節簡單多樣,組裝成型的腳手架性能穩定,徹底避免了橫梁和立柱滑脫的危險。本實用新型適合建筑行業、采礦行業、物流行業以及生產制造加工廠等多種場所使用。

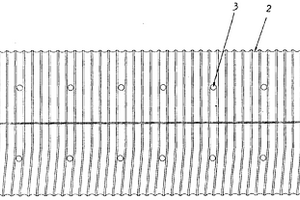

雙折線繩槽的鋼繩卷筒 1172

 0

本實用新型涉及一種雙折線繩槽的鋼繩卷筒,其結構是在卷筒本體表面分布有等幅或變幅的繩槽,所述繩槽是在所述卷筒本體的圓周上對稱設置兩段折線繩槽,與兩段折線繩槽相接的是兩段直繩槽,每段折線繩槽所對應的圓心角為20-60°。本實用新型可使各層鋼絲繩之間的負荷均勻分布,延長鋼絲繩的使用壽命,提高工作的安全性,并且還減少了機械的停工時間,提高了工作效率。本實用新型適用于石油鉆井、采礦工業、建筑施工、航空吊運、深海探測和起重工業等多種領域。

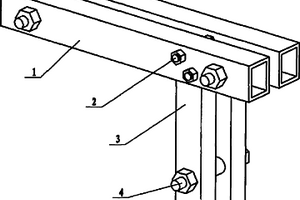

巖石類材料矩形板彎曲試驗加載裝置 1035

 0

一種能夠進行巖石類材料矩形板彎曲試驗的加載裝置，該裝置主要由三部分組合而成：上部為能夠實現集中加載的圓板；中部為螺栓連接鋼板組成的加載架；下部為矩形鋼板底座。借助于該加載裝置，能夠實現均布荷載(等效為集中點荷載)條件下，單一厚板、單一薄板、以及厚板與薄板多種組合形式的彎曲試驗研究。也能夠考慮礦山地質構造應力的作用，實現側向加載，或進行深部采礦時，考慮不同側向應力和垂直應力多種組合情況，進行各類矩形巖板的彎曲試驗研究。

隔爆兼本安型雙功電子通訊機 1032

 0

本實用新型提出了一種具有雙工對講和音響聯絡信號記錄顯示功能的隔爆兼本安型雙功電子通訊機,其特點是首機和尾機之間采用三芯導線聯接,既能實現雙方同時通話,又能發出音響聯絡信號,還能顯示出音響聯絡信號的個數,根據需要可聯接四臺尾機,四臺尾機可同時聽到首機的聲音,也可與任何一臺尾機對講。本通訊機電路設計合理、體積小、安全防爆,適用于井巷運輸道、采礦工作面和斜井的通訊聯絡。

回采水平槽開槽機 919

 0

本實用新型為一種回采水平槽開槽機,屬采礦設備技術領域。包括機架6、行走機構7,牽引傳動裝置13、原動機1、切割刀具5及機械傳動裝置,切割刀具5具有支承刀架19和切割刀架18,切割刀架18上裝有水平槽切割鏈26,切割鏈26上裝有刀座和切割刀。本實用新型可以開出水平槽,然后可在煤壁上鉆孔,裝入少量炸藥進行松動爆破,從而使頂板和支護減輕爆炸力引起的破壞,實現對煤層頂板和底板加以保護,產塊率可提高到80%,并減少瓦斯爆炸和冒頂事故,降低支護費用,減少炮煙粉塵污染?？蓮V泛用于采煤工作面回采。

適用于山區像控點的測量的裝置 869

 0

本實用新型公開了一種適用于山區像控點的測量的裝置，包括管體、注砂孔、密封塞、漏斗支架、第一鋁合金板、第二鋁合金板、第三鋁合金板、軟吊繩、緊固螺絲、GPS接收機基座、GPS接收機主體和硬吊繩。該種適用于山區像控點的測量的裝置結構簡單、設計新穎，便于對地勢陡峭，人員很難到達的區或采礦區山頂部位的相控點進行設置，便有提高測量的精度，避免人員登頂情況，避免人身危險，滿足使用者需求，充分利用無人機自身的優勢，節省大量像控點的布設和測量時間，減少對人員的人身傷害，實用性價值較高，適合推廣使用。

模板支撐橫杠 1055

 0

本實用新型公開了一種模板支撐橫杠，旨在提供一種結構合理、工藝簡單、性能突出、易于改善建筑施工進程和提高施工質量的模板支撐橫杠，尤其是用于短肢剪力墻陰角處的模板支撐；該橫杠由鋼制型材構成，分成兩個桿組，施工時能夠與木方子很好的接觸，保證了施工質量，有效節省了施工作業時間，降低了施工成本，適合建筑行業、采礦行業等多種場所使用。

牙輪鉆機擋渣器 926

 0

本實用新型屬于采礦設備，它特別適于牙輪鉆機 擋渣所用。技術方案是：擋渣器的主體為空心曲面臺 體，臺體直徑大的一端與平面相連，該平面與鉆機平 臺的下端面采用螺栓聯接。臺體內壁有凸狀擋渣環， 曲面切線與軸心線的夾角為小于80°。 本實用新型利用曲面體的導向作用，使礦渣合理 地分布，起到良好的分渣、擋渣作用?？杀苊庵貜团?渣，提高鉆頭壽命，減輕工人勞動強度。

礦用提升機在線智能監控裝置 828

 0

本實用新型公開了一種礦用提升機在線智能監控裝置，包括滾筒，所述滾筒的一側固定齒圈，齒圈上端設置轉速傳感器，轉速傳感器的固定在連接塊上，連接塊固定在支撐板上，所述滾筒下端設置載物框，載物框的下端設置保險裝置，保險裝置安裝在礦井中，保險裝置中包括第一側板，第一側板上設置紅外射燈，第一側板的另一側設置第二側板，第二側板上安裝光敏傳感器，本實用新型可以監控礦用提升機的載物框的幾個狀態，保證采礦工程的順利進行。

沿空留巷巷旁支護結構 956

 0

本實用新型公開了一種沿空留巷巷旁支護結構，涉及采礦技術領域，其技術方案要點是：包括位于巷道內靠近采空區側壁的多個間隔設置的支護體，支護體為無頂圓柱鋼管；支護體外壁設有填充口；支護體內設有充填物；支護體沿采空區側壁呈一字型排列。能夠形成穩定高效的支護結構體系，并能夠保證對沿空留巷巷旁頂板的支撐強度，從而對沿空留巷巷旁頂板進行有效的支護，同時，該支護結構的施工操作簡單，節省了在井下進行支護施工作業的時間和支護施工的成本，并提高了對沿空留巷巷旁支護的效率和工作面單產率。

煤田鉆探瓦斯保真取樣器 895

 0

本實用新型涉及一種煤田鉆探瓦斯保真取樣器。屬于地質鉆進開采礦技術領域。其用于解決取樣測試真實的問題。其由彈卡接頭、外彈卡室、打撈機構、彈性銷、外回收管、外彈卡定位機構、外彈卡架、中連管、內彈卡架、內回收管、內彈卡定位機構、內連軸,其改進在于內連軸通過銷軸與帶測汽閥的樣品容納室連接,樣品容納室下端與帶球閥通道的球閥連接,球閥與帶內進入口27和內密封套通道的內密封套連接,中連管與內彈卡室連接,內彈卡室通過座環與中間測壓采樣接頭連接,懸掛環坐在座環上端,帶測口和槽口的中間測壓采樣接頭與外密封套連接,外密封套與引導接頭連接,引導接頭下端開有外進入口組成。采用這種煤田鉆探瓦斯保真取樣器可廣泛地應用于汽、液體礦產的勘探工作。

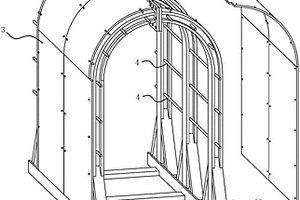

礦山隧道支護裝置 1091

 0

本申請涉及一種礦山隧道支護裝置，其包括底座、拱梁、防護層和加強桿；所述底座包括定位槽板和連接桿，所述定位槽板有兩個，并分別固定連接在連接桿的兩端，兩個所述定位槽板相互平行；所述拱梁呈U形結構，并設有多個，所述拱梁的端部分別可拆卸連接在兩個定位槽板上；所述防護層可拆卸連接在兩個相鄰的拱梁上，用于對相鄰拱梁之間的空隙進行遮擋；所述加強桿穿設固定在多個拱梁上，并與所述拱梁垂直。本申請具有降低礦山隧道支護的成本、提高采礦作業的安全性的效果。

水下礦砂開采裝置 1103

 0

本實用新型提出了一種水下礦砂開采裝置，涉及工地施工技術領域。該水下礦砂開采裝置包括水泵和礦砂開采組件，礦砂開采組件包括水管，水管與水泵連通，礦砂開采組件還包括磁性組件和動力組件，磁性組件包覆于水管側面設置，磁性組件與水管間設置有用于使磁性組件滑動的滑道，動力組件與磁性組件連接；通過水管將礦砂吹開，再通過磁性組件對礦砂進行吸附，轉移到另一個地方后，由動力組件將磁棒脫磁后，礦砂掉落，達到開采礦砂的目的，其能夠高效、簡便的對礦砂進行開采，大大提升了工作效率，減輕了工作人員的操作難度。

防止地下礦山炮孔裝藥墜落的堵孔器 1089

 0

一種防止地下礦山炮孔裝藥墜落的堵孔器，屬于采礦爆破工程設備技術領域，用于防止炮孔裝藥墜落。其技術方案是：它的楔形膨脹銷的上端為膨脹銷帽，膨脹銷帽的下端連接楔形銷桿，楔形銷桿的兩側面均勻分布著銷桿倒刺，膨脹銷套的套筒套筒中間有插孔，插孔的側壁上有套筒內倒刺，套筒內倒刺與楔形膨脹銷的銷桿倒刺相嚙合，套筒外壁圓周有套筒外倒刺。本實用新型的楔形膨脹銷插在膨脹銷套中，膨脹銷套塞入到炮孔中，楔形膨脹銷雙向受力后將膨脹銷套向外脹開，形成了堵孔器高強度的孔內自鎖效果，阻止了含水炮孔內藥柱的下墜作用，進而保障了深孔的裝藥與爆破效果，降低了爆破生產成本。本實用新型的結構簡單，施工快速方便，極大地消除了安全隱患。

防爆沸水煲 1055

 0

本實用新型涉及一種采礦業及其它一些易燃易爆工作場地解決職工飲水吃飯問題的防爆沸水煲,由加熱膽、防爆接線盒、水位、水溫控制裝置組成,由于采用防爆面、防爆接線盒、水位、水溫自動控制裝置及保溫夾層,該沸水煲電線接頭全部密封,保障了易燃易爆場所使用該沸水煲的安全,職工在任何惡劣條件的工作現場都能喝開水吃熱飯,有效地改善了職工工作條件,保障了職工身體健康。

新型建筑用陽角鎖具 1214

 0

本實用新型公開了一種新型建筑用陽角鎖具,旨在提供一種結構合理、工藝簡單、性能突出、易于改善建筑施工進程和提高施工質量的新型建筑用陽角鎖具。該新型建筑用陽角鎖具由鋼制材料構成,分為鎖具主體和鎖緊掛鉤兩部分,鎖具主體的正面和背面設置有互相垂直的穩固擋片,可以保證墻主背楞和墻次背楞的垂直搭接,鎖具主體上設置有鎖孔,鎖孔處設置有螺栓,螺栓連接緊固鎖具主體和墻次背楞,鎖緊掛鉤勾住墻主背楞,在墻次背楞處用螺母鎖緊,兩處鎖緊有效解決了脫銷現象;鋼制型材性能穩定,可以長期循環使用,保證了施工質量,有效節省了施工作業時間,降低了施工成本。本實用新型適合建筑行業、采礦行業等多種場所使用。
