湖南株洲有色金屬材料制備及加工技術理論與應用

雙層珍珠反應釉及其制備方法 1150

 0

本發明公開了一種雙層珍珠反應釉及其制備方法，雙層珍珠反應釉含有面釉和底釉；其中，所述底釉使用的底釉料含有的組分及各組分質量百分比如下：高硼熔塊15?40％，石英15?40％，方解石10?20％，鋰輝石20?30％，滑石3?8％，氧化鋅10?20％，氧化鈦6?15％，以上底釉料含有的組分總計為100％；所述面釉使用的面釉料含有的組分及各組分質量百分比如下：高硼熔塊30?60％，鋰輝石10?15％，石英10?20％，方解石5?15％，氧化鋅5?12％，硅酸鋯3?8％，余量為貴州土，總計100％。它的釉面能夠呈現美麗的珍珠色彩。

具有球形結構的活性炭材料及其制備方法和應用 1139

 0

本發明公開一種具有球形結構的活性炭材料，所述活性炭材料由質量比為1~5:1的糖類與碳材料經超聲分散，噴霧熱解處理和碳化制備而成。通過超聲噴霧熱解法制備球形活性碳材料，并將碳材料作為活性物質載體用于鋰硫電池正極材料。本發明制備的具有球形結構的活性炭材料，因其為碳材料自支撐形成球形結構，球形內部有空隙，比表面積大，分散性較好，能有效地改善了正極材料的電化學性能。其制備方法操作簡單，成本較低，節能環保，制得的活性炭材料孔結構豐富，將其作為活性物質載體應用在鋰硫電池中，電化學性比容量高、循環性能優良、結構穩定、環境友好。

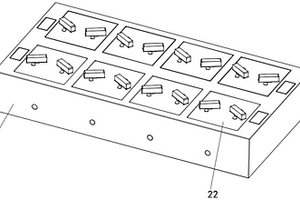

模塊化電芯 1149

 0

本實用新型屬于電池技術領域，特別涉及一種模塊化電芯，由至少兩個并聯或串聯的單體電芯通過積木式配合組成，每個所述單體電芯均連接有至少兩個引出端子。相對于現有技術，本實用新型至少具有以下有益效果：1）實現卷繞型聚合物鋰離子電池形狀的多樣化；2）通過標準模塊的設計，將差異化的聚合物鋰離子電池拆分成標準小模塊生產，有利于大批量生產；3）大批量生產模塊化電芯，有利于生產工藝的穩定，生產設備的差異減少，人員操作簡化，降低生產成本，提升優率和效率。

可拆卸型新能源汽車供電電池 966

 0

本發明涉及新能源汽車電池技術領域，且公開了一種可拆卸型新能源汽車供電電池，包括底座殼，所述控制裝置包括矩形殼體、電池塊、轉動輪、限制裝置和卡緊裝置，所述底座殼的內部固定連接有分布均勻的矩形殼體，所述矩形殼體的上側設置有電池塊。該可拆卸型新能源汽車供電電池，通過電池塊、底座殼、矩形殼體、運動塊、固定塊、連桿、卡緊塊和轉動輪之間的配合作用，從而解決了傳統新能源汽車供電電池中鋰電池塊的組裝方式主要通過大量螺釘、蓋殼和卡槽相配合進行固定組裝，這種方式導致鋰電塊安裝與拆卸過于繁瑣，同時電池底殼需要加工大量的螺釘孔，導致加工周期加長，從而造成不便拆卸與安裝，增加加工成本的問題。

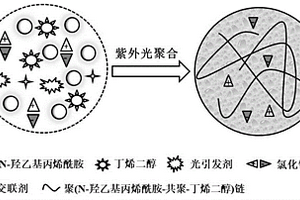

抗凍導電水凝膠及其制備方法和力響應傳感應用 972

 0

本發明屬于高分子材料化學領域，公開了一種抗凍導電水凝膠及其制備方法和力響應傳感應用，該抗凍導電水凝膠包括以下質量百分比的組分：丁烯二醇10％?30％、N?羥乙基丙烯酰胺50％?70％、光引發劑1％?3％、交聯劑0.1％?0.3％、氯化鋰1％?7％、去離子水9.7％?37.9％。其制備方法包括以下步驟：1)將氯化鋰，N?羥乙基丙烯酰胺，丁烯二醇，交聯劑和光引發劑加入去離子水中，攪拌均勻，反應形成預聚液；2)將預聚液注射進模具中，然后轉移至紫外燈下聚合，形成凝膠。本發明克服了傳統抗凍凝膠大都基于有機凝膠的限制，實現了水基凝膠具有優良抗凍特性的效果。

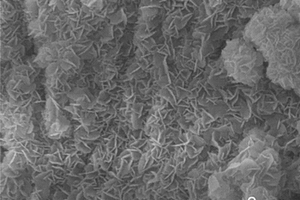

無基底五氧化二鈮納米片陣列負極材料及其制備方法和應用 1106

 0

本發明公開了一種無基底五氧化二鈮納米片陣列負極材料的制備方法，將可溶性鈮鹽溶于去離子水與高分子醇的混合溶劑中，混合均勻，再加入含鈉離子和/或鉀離子的金屬堿溶液或鹽溶液得到混合溶液，將上述混合溶液密封后，進行攪拌，將攪拌后的混合溶液進行水熱反應，反應完成后，自然冷卻至室溫；將反應完全的溶液離心處理，得到無基底五氧化二鈮納米片陣列負極材料；本發明通過改變鋰離子的擴散距離，解決了現有鋰離子在五氧化二鈮晶體中擴散緩慢的問題，提升五氧化二鈮作為負極材料的電化學性能；本發明的無基底五氧化二鈮納米片陣列負極材料具有結構穩定，循環性能好，倍率性能優異等特性，且制備方法工藝簡單、操作容易、成本較低。

機車高壓安全報警器 894

 0

機車高壓安全報警器含定向感應接收天線系統和報警、顯示系統。前者安裝在機車頂縱軸線的法前盤上,包括天線接受棒、天線連接桿、耐油橡膠擋塊、鋼質屏蔽板以及防塵罩、法蘭座、尼龍套管等,它用于對機車供電網線是否有電進行檢測;后者壁掛式安裝在靠近機車車頂門的屏柜上,它含有七芯插頭及相應的插座,還有報警電路板、一對電池卡和一對3.6伏鋰離子干電池,干電池可由機車110伏蓄電池定時充電,其機箱面板上有自檢及恢復按鈕,還有一對報警指示紅色發光二級管。作為行車安全管理的輔助裝置,本發明確實具有外型美觀、維修保養方便、功耗低、性能穩定可靠等特點。

雙層鈷藍色油滴天目釉及其制備方法 898

 0

本發明公開了一種雙層鈷藍色油滴天目釉，該雙層鈷藍色油滴天目釉底釉各組分和各組分質量如下：長石35份～42份；白云石14份～23份；氧化鋅13份～16份；鋰輝石6份～9份；高嶺土7份～11份；氧化鈦6份～9份；硅酸鋯13份～16份；面釉的各組分及各組分含量如下：鉀長石30份～35份；鈉玻璃粉27份～31份；方解石10份～12份；貴州土4份～6份；碳酸鋰3份～4份；界牌泥4份～6份；氧化鋅15份～16份；氧化鈷2份～3份。該雙層鈷藍色油滴天目釉是通過面釉的強流動性能在高溫下流動在底部聚集成油滴效果，而側面為絲狀效果，顏色艷麗，大方深受廣大消費者的青睞。

耐火泥鈦白反應釉及其制備方法 1012

 0

本發明公開了一種耐火泥鈦白反應釉，它所使用的釉料含有的組分及各組分質量份如下：鋰輝石50份～60份；白云石8～13份；方解石5份～10份；碳酸鋰2份～3份；氧化鈦4份～6份；碳酸鋇5份～7份。通過其與耐火泥進行配合，使得產品具有高耐熱性，能夠直接將該釉制作在耐火陶瓷上，在明火上烤至500℃直接加入冷水而不炸裂，該系列產品具有非常優良的抗熱震性能，適用于日常生活中煲湯，煮面等方面使用。

高硬度雙層無光窯變釉及其制備方法和應用 821

 0

本發明涉及窯變釉領域，公開了一種高硬度雙層無光窯變釉,所述窯變釉包括：底釉和面釉；窯變釉的成分包括：長石、白云石、方解石、石英、滑石、貴州土、氧化鋅、鋰輝石、碳酸鋰、鋁粉、氧化鈦和金屬釩；與現有技術相比，本發明的有益效果是：利用金屬釩顆粒強融性能，使得底釉與面釉充分反應達到穩定的窯變效果，窯變效果穩定，適用于大批量生產，高硬度雙層無光窯變釉能夠滿足客戶對釉色裝飾的要求，通過高溫的燒成使釉面的反應更加的自然，深受國內外客戶的喜愛與贊賞。

微晶顆粒釉及其制作方法 977

 0

本發明公開了一種微晶顆粒釉及其制作方法，微晶顆粒釉由高溫單層反應釉和晶體顆粒兩大塊組成，不同的顏色搭配不同的晶體顆粒，不同的顏色高溫單層反應釉的各組份質量不同，紅色顆粒各組分如下：鉀長石30～35份；鈉長石8～15份；石英25～35份；石灰石13～18份；氧化鋅8～12份；鋰輝石8～14份；釉用界牌泥8～12份；氧化鈦5～8份；鋯鐵紅16份。白色顆粒各組分如下：鉀長石30～35份；鈉長石8～15份；石英25～35份；石灰石13～18份；氧化鋅8～12份；鋰輝石8～14份；釉用界牌泥8～12份；氧化鈦10～15份；硅酸鋯30份。微晶顆粒釉系列通過不同顏色與顆粒搭配的效果，能夠產生類是于微粒結晶釉的效果，但該釉通過人為控制比微粒結晶釉更好控制，由于加入的顆粒大小不一，是該釉在視覺效果中更加的自然，該微晶顆粒釉受到了歐洲客戶的青睞。

無光晶體釉及其制備方法 1451

 0

本發明涉及一種裝飾晶體釉領域，具體是一種噴蝕刻分散效果無光晶體釉及其制備方法，所述釉組分和各組分質量比如下：長石30～45份：白云石5～6份：界牌泥15～20份：石英15～25份：滑石10～12份：氧化鈦10～12份：碳酸鋰3～5份：氧化鎳1.5～2份：氧化錳2～3份；所述蝕刻分散效果各組分質量比如下：鉀長石30～35份：方解石10～15份：氧化鋅10～15份：硼砂10～15份：石英10～15份：碳酸鋰3～5份：外加140～300目金屬釩顆粒0.35克。本發明通過釩金屬顆粒的強溶性，使無光晶體釉裝飾更加豐富，效果更加自然，整體效果晶瑩通透、立體感強，通過低溫釩金屬顆粒800℃熔融的特性，讓釩金屬顆粒首先熔融，在通過高溫的燒成使釉面的反應更加的自然。

具有銀白彩效的格氏金屬釉及其加工工藝 892

 0

本發明公開了一種具有銀白彩效的格氏金屬釉，配方包括：洗泥、巖化石英、碳酸鋰、鈉長石、磷酸鐵、磷酸鋁、氧化鋅、顯色劑、金紅石和碳酸錳，各組分的質量百分含量分別是：1?6%的洗泥、1?6%的巖化石英、5?15%的碳酸鋰、30?45%的鈉長石、15?25%的磷酸鐵、5?15%的磷酸鋁、0.5?3%的氧化鋅、3?10%的顯色劑、3?8%的金紅石和0.5?3%的碳酸錳；加工工藝包括，步驟一，選材配料；步驟二，材料處理；步驟三，燒制；步驟四，剩余釉漿利用；該金屬釉具有豐富的色彩和強烈的金屬質感；該發明的工藝流程與普通陶瓷基本一樣，工藝參數及燒成控制范圍較為寬松，特別是產品的燒成曲線，與普通陶瓷相同，無需進行特別的析晶保溫，使企業可以快速進入穩定的生產狀態。

棕底白色珊瑚釉及其制備方法 779

 0

本發明公開了一種棕底白色珊瑚釉，該棕底白色珊瑚釉底釉各組分和各組分質量如下：長石35份～42份；白云石14份～23份；界牌泥10份～12份；氧化鋅3份～6份；鋰輝石8份～13份；高嶺土7份～11份；氧化鐵13份～16份；碳酸錳5份～7份；面釉的各組分及各組分含量如下：鉀長石30份～35份；方解石10份～12份；白云石14份～16份；貴州土4份～6份；碳酸鋰4份～5份；氧化鋅15份～16份；氧化鈦8份～13份；硅酸鋯5份～10份。該棕底白色珊瑚釉是通過在高溫下面釉在底釉上流動產生的珊瑚狀反應效果，該釉在1270℃的倒焰窯中燒制而成，深受廣大客戶的喜歡。

溫度、pH、紫外光多刺激響應半互穿網絡納米復合水凝膠的制備方法 900

 0

本發明涉及一種可對溫度、pH、紫外光變化產生響應以實現體積轉變的半互穿網絡納米復合水凝膠的制備方法。該凝膠的制備以溫敏單體N-異丙基丙烯酰胺，偶氮類水溶性單體4-[（4-丙烯酰氧基）苯基偶氮]苯甲酸為共聚單體，以改性納米粘土為交聯劑，將單體與交聯劑溶解在纖維素類大分子水溶液中，攪拌均勻后于冰浴中氮氣保護下氧化還原催化自由基聚合制得。該凝膠以納米鋰藻土交聯單體構成凝膠骨架，以纖維素類大分子為半互穿大分子。所得的水凝膠機械性能優良、溶脹率高，刺激響應快速可控。該凝膠將有潛力運用于藥物緩釋領域。

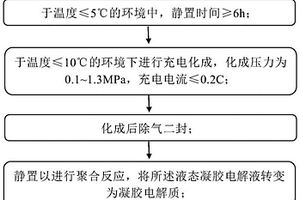

凝膠電解質電芯的制備方法及其應用 769

 0

本發明提供了一種凝膠電解質電芯的制備方法及其應用，包括以下步驟：S1、將溫度≤5℃的液態凝膠電解液加入電芯中，一封；S2、將一封后的電芯置于溫度≤5℃的環境中，靜置時間≥6h；S3、于溫度≤10℃的環境下進行充電化成，化成壓力為0.1～1.3MPa，充電電流≤0.2C；S4、化成后除氣二封，靜置以進行聚合反應，將所述液態凝膠電解液轉變為凝膠電解質，完成電芯的制備。相比于現有技術，本發明通過低溫來減緩共聚反應的速率，使得液態的電解液轉變成凝膠前先充分浸潤極片和隔膜，由此解決了目前凝膠電解液的共聚物在聚合前無法充分分散到電芯內部，導致鋰離子傳輸通道受阻，引發負極局部析鋰的問題。

高抗熱震陶瓷及其制造方法 1191

 0

本發明公開了一種高抗熱震陶瓷及其制造方法，配方包括：坯料、低溫釉料和高溫釉料，坯料各組分的質量百分含量分別是：32?52份的熟鋰輝石粉、44?55份的優質高嶺土、1?10份的石英；低溫釉料各組分的質量百分含量分別是：55?75份的燒鋰輝石粉、5?10份的低溫石粉、3?5份的牛骨粉、1?10份的燒氧化鋅、1?10份的石英、5?10份的燒滑石粉、5?12份的碳酸鋇和1?3份的硅酸鋯；該發明，采用胚料、低溫釉料與高溫釉料燒結而成，釉色純正，釉面光滑，無掉色，均采用三角釘裝燒法，因此成品為滿釉制品，即產品全身均為釉層覆蓋，只有釉燒承裝的三個支釘部位無釉，使產品抗熱沖擊性能更為優越，耐磨損，釉質細膩，釉面光滑如玉，抗壓強，有利于用戶使用。

電解液添加劑、電解液以及二次電池 1179

 0

本發明屬于二次電池技術領域，尤其涉及一種電解液添加劑、電解液以及二次電池，包括添加劑a和添加劑b，所述添加劑a包括如下式1所示的第一化合物、式2所示的第二化合物中的一種或兩種：其中，R1、R2、R3、R4、R5、R6、R7、R8和R9分別獨立地選自H、鹵原子、碳原子數為1～10的烴基或者碳原子數是1～10且被硝基、氰基、烷氧基、鹵素或咪唑中的一種或幾種取代的烴基，所述烴基包括烷烴基、烯烴基、芳香烴基中一種或幾種；所述添加劑b為碳酸亞乙烯酯、硫酸乙烯酯、碳酸乙烯亞乙酯、1,3?丙烷磺酸內酯、丙烯基磺酸內酯、亞硫酸丙烯酯、雙氟磺酰亞胺鋰、二氟磷酸鋰中的一種或多種。

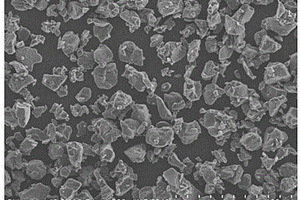

多組分硅碳材料及其制備方法 929

 0

本發明提供了一種鋰離子電池用多組分硅碳材料制備方法，將納米硅、碳質導電劑以及無定形碳前驅體均勻分散于溶劑中，而后去溶劑、制粉得到核心材料，最后經兩步包覆處理制得具有雙層外殼的核殼結構的硅碳材料。將本發明方法制備的硅碳材料作為鋰離子電池負極材料，其可逆容量為1300~1600mAh/g，首效80~85%，在1C/1C的制度下循環1300周容量保持率大于等于80%。

快速燒成炻瓷用砂金釉的制作方法 814

 0

本發明涉及一種快速燒成炻瓷用砂金釉的制作方法。該方法包括原料為熔塊1#、熔塊2#、鉀長石粉、滑石粉、石英、貴州土、鋰輝石、鍛燒鐵紅,熔塊1#配方為硼砂、石英、純堿、鉀長石,熔塊2#配方為硼砂、玻璃、石英、鉀長石、方解石、硝酸鉀,采用濕法球磨,選定料∶球∶水=1∶2∶0.46,取上述熔塊粉碎物及其余物料入球磨機球磨至經250目篩余物少于0.3%,再調成濃度45波美度的漿料;采用浸釉的方式在炻瓷坯體上上釉,控制釉層厚度在0.6～0.8mm,入快速隧道窯中于1180℃～1196℃燒成。本砂金釉制作簡單,在快速隧道窯內燒成,燒成時間短,釉色光亮,砂金釉面在光線照射下金星燦爛、閃爍發光,給人一種華貴富麗的觀感。

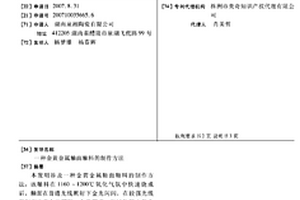

金黃金屬釉面釉料的制作方法 1076

 0

本發明涉及一種金黃金屬釉面釉料的制作方法,該釉料在1160～1200℃氧化氣氛中快速燒成后,釉面在普通光線照射下金光閃閃,在較強光線照射下更是金光耀眼、金壁輝煌,所述釉料中包含硼砂及鋅、鋰、鋇三種碳酸鹽,還加有石英和鉀長石及少量粘土和若干著色劑。制作時,先將硼砂和碳酸鹽制成熔塊,熔塊粉碎后再與石英和鉀長石,粘土及著色劑球磨至通過250目篩。本釉層實施厚度為0.1～0.3MM,燒成后產品光彩照人,極像黃金一樣,極受消費者青睞。

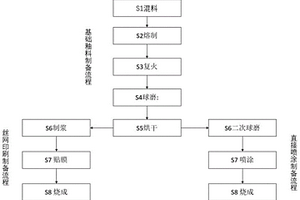

耐熱陶瓷導磁膜環保保護釉及其制備方法 707

 0

本發明屬于陶瓷原材料領域，涉及一種陶瓷微晶釉，具體地說涉及一種耐熱陶瓷導磁膜環保保護釉及其制備方法。所述環保保護釉包括基礎釉料和呈色劑；所述基礎釉料包括以下重量份的原料：硼酸5?20份，碳酸鋰10?30份，氧化鋁15?25份，石英35?60份，二氧化鋯2?10份，二氧化鈦3?6份，氧化鋅5?15份，滑石5?10份，方解石5?15份，鋰長石粉5?20份，總量為100份，所述呈色劑外加，占基礎釉料質量的5％?15％。本發明所公開的環保保護釉很好地解決了保護釉與陶瓷皿本身的匹配適應性，大大提高了電磁爐陶瓷的使用壽命，可以滿足消費者的長期使用要求。

窯變兔毫釉及其制備方法 1063

 0

本發明公開了一種窯變兔毫釉及其制作方法，窯變兔毫釉底釉面釉各組分和各組分質量如下；底釉：鉀長石35份～41份；硅灰石8份～10份；氧化鋅10份～15份；氧化鈦4份～6份；方解石10份～14份；氧化鐵12份～15份；氧化錳8份～10份；界牌泥10份～13份；面釉各組分和各組分質量如下：馬跡泥40份～42份；方解石12份～14份；氧化鋅10份～15份；氧化鈦6份～8份；煅燒滑石3份～5份；碳酸鋰2份～3份；鋰輝石8份～10份；界牌泥4份～6份；本發明在1270℃的倒焰窯中燒成，適應于大批量生產，該釉具有兔毫釉的特色，又具有現代色彩鮮艷的顏色，兩種相互結合使的該釉面高端大氣上檔次，該釉面光亮缺陷少，是一種低成本高回報的具有獨特分格的裝飾效果，深受廣大客戶的青睞。

LiFePO4/C復合正極材料及其制備方法 928

 0

本發明公開了一種以疏松多孔天然植物組織為碳源的LiFePO4/C復合正極材料及其制備方法。制備方法如下：將疏松多孔的天然植物組織浸入按鋰、鐵、磷的原子比為1 : 1 : 1的可溶性化合物的混合液，混合液中加入適量酸，并放入真空干燥箱中，多次抽真空使混合液能進入到植物組織的孔中，將浸泡好的植物組織取出，在惰性氣氛中高溫炭化和合成，形成一種以天然植物組織炭化成疏松多孔的泡沫碳為基體，LiFePO4嵌入基體后形成的LiFePO4/C復合正極材料。

雙層綠色流晶釉及其制作方法 1151

 0

本發明公開了一種雙層綠色流晶釉及其制作方法，雙層綠色流晶釉含有底釉和面釉；其中，所述底釉使用的底釉料中含有的組分及各組分質量份如下：鉀長石30～35份；方解石8～10份；氧化鋅20～23份；白云石10～15份；石英12～15份；氧化鐵2～4份；氧化銅2～4份；所述面釉使用的面釉料中含有的組分及各組分質量份如下：鉀長石30～35份；鈉長石15～20份；氧化鋅10～12份；方解石8～12份；鋰輝石8～12份；碳酸鋰3～6份；氧化鈦7～8份。本發明能夠提高面釉的流動性能，保證了雙層釉之間的熔融效果。

反應釉與金屬釉結合的雙層釉及其制備方法 1007

 0

本發明公開了一種反應釉與金屬釉結合的雙層釉及其制備方法，反應釉與金屬釉結合的雙層釉所使用的釉料中含有反應釉面釉料和金屬釉底釉料；其中，所述反應釉面釉料含有的組分及各組分質量份如下：高硼熔塊：30份；鋰輝石：30份；石英：28份；方解石：10份；氧化鋅：10份；反應劑：10份；滑石：5份；貴州土：3份；鐵紅：3份；錳粉：3份；所述金屬釉底釉料含有的組分及各組分質量份如下：鐵粉：35份；金屬熔劑：20份；鈉長石：30份；鋰輝石：15份；石英：8份；貴州土：2份；洗泥：10份。本發明的釉面不含有鉛，比較環保，顏色艷麗，深受客戶喜歡。

固態電解質、固態電池及其制備方法 826

 0

本發明屬于電池技術領域，尤其涉及一種固態電解質，由包括鋰鹽、有機溶劑、添加劑和引發劑的混合溶液原位聚合而得，所述有機溶劑包括基礎溶劑和功能溶劑，所述功能溶劑為磷腈類溶劑，所述添加劑為含有不飽和鍵的單體。另外，本發明還提供一種含有所述固態電解質的固態電池及其制備方法，包括步驟：1)將鋰鹽、有機溶劑、添加劑和引發劑混合，得到混合溶液；2)將混合溶液注入到電池中，待混合溶液浸潤充分后，在60～85℃下加熱1～5小時，使混合溶液發生原位聚合反應，形成固態電解質；3)對電池進行化成、除氣、真空封裝，完成固態電池的制備。相比于現有技術，本發明的固態電解質和固態電池具有優異的循環性能以及安全性能。

雙層麥綠色油滴天目釉及其制備方法 806

 0

本發明公開了一種雙層麥綠色油滴天目釉，該雙層麥綠色油滴天目釉底釉各組分和各組分質量如下：長石35份～42份；白云石14份～23份；氧化鋅13份～16份；鋰輝石6份～9份；高嶺土7份～11份；氧化鈦6份～9份；硅酸鋯13份～16份；面釉的各組分及各組分含量如下：鉀長石30份～35份；鈉玻璃粉26份～30份；方解石10份～12份；貴州土4份～6份；碳酸鋰4份～5份；氧化鋅15份～16份；氧化銅3份～4份。該雙層麥綠色油滴天目釉是通過面釉的強流動性能在高溫下流動在底部聚集成油滴效果，而側面為絲狀效果，深受廣大消費者的青睞。

聚酰胺復合納濾膜及其制備方法 729

 0

本發明提供了一種聚酰胺復合納濾膜及其制備方法，包括支撐基層和在所述支撐基層上通過界面聚合得到的聚酰胺功能層，所述聚酰胺功能層包括以下原料組分：二元胺、無機鹽、有機酸、多元酰氯、油相溶劑和去離子水，所述二元胺包括哌嗪、己二胺、二氨基吡啶和二氨基嘧啶中的至少一種；所述無機鹽包括氯化鋰、氯化鈣、氯化鈉、硫酸鎂、溴化鋰和溴化鈣中的至少一種。所述制備方法包括步驟1、配置水相溶液，步驟2、配置油相溶液，步驟3、制備聚酰胺復合納濾膜。本發明制備的聚酰胺復合納濾膜水通量高達73.7LMH，對二價鹽的截留率高達99.31％，對一價鹽的截留率低至31.83％。所述制備方法簡單、工藝流程短且成本低。

特種陶瓷坩堝制配方法 1082

 0

本發明提供一種特種陶瓷坩堝制配方法，涉及陶瓷坩堝制配技術領域。該特種陶瓷坩堝制配方法，包括如下比例的原料組成：鋰灰石12％，氧化鋅3％，氧化鋁12％，滑石粉3％，左云土30％，礬土20％，黃湖精2％，石英16％，碳酸鋰2％。本發明提供一種特種陶瓷坩堝制配方法，該特種陶瓷坩堝制配方法，能夠將原材料經過煅燒，球磨，除鐵，高壓注漿，內外上釉，再1350℃燒制而成，該方法制成的陶瓷坩堝能夠在800℃度直接放水里測試不炸不裂，熱穩定性超強，并且更加耐用，能夠承受在1250℃環境內多次工作而不損壞，在制作石墨烯時候效率更加高。
