湖南株洲有色金屬材料制備及加工技術理論與應用

綠底結晶釉及其制備方法 1038

 0

本發明公開了一種綠底結晶釉，它所使用的釉料的組分及各組分質量份如下：鉀長石20份～25份；方解石5份～10份；鋰輝石10份～15份；氧化鈦13份～17份；滑石10份～12份；氧化鐵5份～7份；氧化鈷2份～3份；碳酸鋇5份～7份；并且燒成過程中，1200～1290℃以3℃/分鐘速率升溫，達到1290℃勻溫5分鐘，然后1290℃降至1100℃以1.5度/分鐘降溫，1100℃以下自然冷卻。綠底結晶釉的釉面呈棕綠色，伴隨有棕黃色晶體，釉面比較美觀。

耐熱瓷及其制備方法 986

 0

本發明公開了一種耐熱瓷及其制備方法，耐熱瓷所使用的瓷料中含有的組分及各組分質量份如下：高嶺土30～35份；葉長石50～55份；鋰輝石20～25份；石英：4～5份。本發明配方科學合理，各組分之間相互作用，提升了產品質量，使其能夠在400℃左右不會產生炸裂，提高其使用壽命。

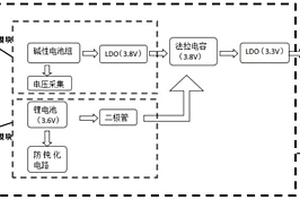

燃氣表雙電源切換系統終端 734

 0

本發明屬于燃氣表電源控制技術領域，尤其是一種燃氣表雙電源切換系統終端，針對了燃氣表電源不間斷的供應不便以及外置電池更換不便以及穩定性較差的問題，現提出如下方案，其包括表具，表具的端部開設有放置槽，表具位于放置槽的頂部和底部均開設有呈對稱分布的滑槽，位于同一高度的兩個滑槽內滑動連接有蓋板，表具位于滑槽的兩側均連通有調節槽，調節槽的內部均轉動連接有齒輪；本發明中表具采用內置鋰電池加外置堿性電池的雙電源供電方案，兩種電源自動切換，密封組件的設置，用于通過對蓋板進行作用，對外置堿性電池的密封和防護，同時通過密封組件的調節，實現外置堿性電池的便捷取出。

堇青石釉及其制備方法 1158

 0

本發明公開了一種堇青石釉及其制備方法，堇青石釉所使用的釉料中含有的組分及各組分質量份如下：堇青石20?30份，鋰輝石20?30份，高嶺土8?12份，煅燒滑石粉10?15份，碳酸鋇2?4份。碳酸鈣2?4份，碳酸鎂1?2份。本發明適應耐熱鍋，可通過300?400急冷急熱性能測試。

用于封頭快速維護的治具及方法 781

 0

本發明屬于鋰電池生產制造技術領域，尤其涉及一種用于封頭快速維護的治具，包括手柄以及與所述手柄連接的主體部，所述主體部的上端面和下端面對應設置有凹槽；所述凹槽的深度為2~20mm；所述凹槽的寬度為W_封頭+△W，W_封頭為封頭的寬度，△W為0.3~3.0mm；所述凹槽的長度為L_封頭+△L，L_封頭為封頭的長度，△L為0.3~5.0mm。另外，本發明還提供一種用于封頭快速維護的方法，將鐵氟龍粘貼在本發明的治具上，將治具放在上封頭和下封頭之間，然后上封頭和下封頭合并，鐵氟龍將自動粘貼在上封頭和下封頭上。相比于現有技術，本發明的治具和方法能對封頭快速方便地更換鐵氟龍，且能保證更換后鐵氟龍的質量。

窯變裂紋釉及其制備方法 830

 0

本發明公開了一種窯變裂紋釉及其制備方法，窯變裂紋釉所使用的釉料中含有的組分及各組分質量份如下：鉀長石20?30份；鈉長石20?30份；方解石10?20份；碳酸鋇10?15份；石英10?20份；碳酸鋰5?8份；粘士5?7份；鈦白粉8?10份；硼砂3?5份；玻璃粉20?30份；色劑3?5份。本發明的釉面像玉石扇翠一樣，復古歸真，給人一種穿越時空的感覺。

裂紋晶體釉及其制備方法 722

 0

本發明公開了一種裂紋晶體釉及其制備方法，裂紋晶體釉所使用的釉料的組分及各組分質量份如下：馬跡泥50份～60份；方解石6份～8份；氧化鋅6份～8份；碳酸鋰10份～12份；高嶺土3份～5份；硅酸鋯10份～12份。本發明的裂紋晶體釉呈透明狀，具有極細膩的裂紋，裂紋中有氣泡，有白色的晶體，釉體表面光滑，藝術性較強。

復式碳化物固溶體中W、Ti、Ta、Fe元素的測定方法 968

 0

本發明公開了復式碳化物固溶體中W、Ti、Ta、Fe元素的測定方法，包括：選取準確定值的復式碳化物固溶體氧化物作為標樣；不同復式碳化物固溶體粉末轉化為復式碳化物固溶體氧化物作試樣；稱取標樣或不同試樣及硼酸鋰的復合熔劑于鉑黃坩堝中，混勻、加入LiBr溶液，高頻熔融，制成標樣熔片或系列試樣熔片；建立復式碳化物固溶體中W、Ti、Ta、Fe的校準曲線；將試樣熔片分別放入X射線熒光機測定，將測定的各元素質量分數m乘以與對應的復式碳化物固溶體氧化物中各元素的轉換系數K，得到W、Ti、Ta、Fe元素的質量分數Me，得到分析結果；本發明制樣簡單、分析速度快、精確度高，適合各種牌號復式碳化物固溶體中W、Ti、Ta、Fe元素的測定。

陶泥反應基釉及其制備方法 958

 0

本發明公開了一種陶泥反應基釉及其制備方法，陶泥反應基釉所使用的釉料中含有的組分及各組分質量份如下：鉀長石20份～25份；鈉長石10份～15份；白云石8～13份；方解石5份～10份；鋰輝石10份～15份；氧化鈦6.5份～10份；碳酸鋇5份～7份；滑石8份～10份。通過與陶泥生成的中間層使該陶泥反應基釉的顏色更加古典，顏色更加艷麗。

紐扣電池用極片、紐扣電池及其制備方法 963

 0

本發明屬于鋰離子電池技術領域，尤其涉及一種紐扣電池用極片，包括：集流體，包括鄰接設置的涂覆區和空箔區，所述空箔區設置有可展開的褶皺；活性物質層，設置于所述涂覆區的至少一表面；極耳，與所述空箔區連接。本發明在集流體空箔區設置有可展開的褶皺，如此設置，在紐扣電池的卷芯充電膨脹的過程中，卷芯最外層極片集流體空箔區的褶皺有一定的延展空間，能夠避免卷芯最外層極片由于拉扯應力發生斷裂，也降低了大內阻不良率和0電壓不良率。

鐵鈷鎳晶系結晶釉及其制備方法 973

 0

本發明公開了一種鐵鈷鎳晶系結晶釉及其制備方法，鐵鈷鎳晶系結晶釉所使用的釉料含有的組分及各組分質量份如下：鉀長石20份～25份；白云石8～13份；方解石5份～10份；鋰輝石10份～15份；氧化鈦13份～17份；氧化鐵3份～5份；碳酸鋇5份～7份；氧化鎳1～2份。它通體呈現暗綠色，無光，伴有金色晶體析出。

硬度較高的實用釉及其制備方法 1064

 0

本發明公開了一種硬度較高的實用釉，該硬度較高的實用釉各組分和各組分質量如下：長石35份～42份；白云石14份～23份；方解石5份～10份；氧化鋅5份～8份；碳酸鋇6份～9份；鋰輝石2份～5份；高嶺土7份～11份；界牌泥8份～13份；硅酸鋯10份～13份；硼砂5份～9份；外加250目石英砂粉末5份～10份；該硬度較高的實用釉，是通過在1270℃的倒焰窯中燒制而成，對于國外使用刀叉吃牛排的客戶，該釉能夠在刀叉的刻劃下不留痕跡，是國外采購商對于產品釉面強度有要求的優良產品，收到了采購商的青睞。

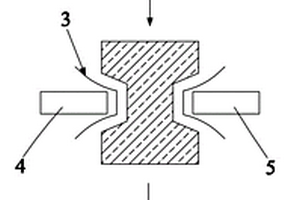

負極材料無舟皿石墨化工藝 953

 0

本發明涉及一種負極材料無舟皿石墨化工藝，特別是一種不采用間歇爐石墨化工藝中普遍使用的物料容器，也不采用連續爐石墨化工藝中普遍使用的物料舟皿的鋰離子電池負極材料無舟皿石墨化工藝；而是采用立式感應加熱連續石墨化爐將負極粉原料直接置于爐膛中實施連續石墨化，本負極材料無舟皿連續石墨化工藝省掉了物料容器或物料舟皿，且溫度、時間、物料流動速度可控、可調，具有品質穩定、工作可靠、高效率、低成本、綠色環保的特點。

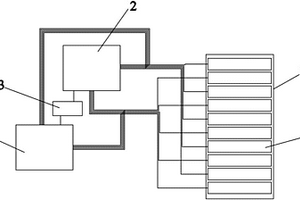

極耳放置位置檢測裝置及其方法 1059

 0

本發明提供一種極耳放置位置檢測裝置，包括PCB基板、檢測模塊、中央控制模塊和供電控制模塊，所述PCB基板上設置有若干PIN引腳，若干所述PIN引腳之間留有間隙，若干所述PIN引腳分別與所述檢測模塊電連接，若干所述PIN引腳還分別與所述供電控制模塊電連接，所述檢測模塊和所述供電模塊均與所述中央控制模塊電連接。另外，本發明還提供一種極耳放置位置檢測方法。相比于現有技術，本發明在1秒內即可準確地檢測導通的PIN引腳，確定電芯極耳的放置位置，從而不限制電芯在PCB板上的放置位置，有效地提高效率。本發明不局限于鋰離子電池領域的化成、hi?pot和ocv檢測，同樣適用于其它規則正負極電子電路的檢測。

腐蝕釉及其制備方法 779

 0

本發明公開了一種腐蝕釉，它包括面釉和手繪釉；其中，面釉所使用的釉料含有的組分及各組分質量百分比如下：熔塊45％，石英26％，方解石7％，氧化鋅7％，碳酸鋇4％，鈦白粉7％，貴州土4％；手繪釉所使用的釉料含有的組分及各組分質量百分比如下：熔塊22％，石英22％，鋰灰石18％，方解石7％，氧化鋅7％，鈦白粉4％，鉀長石4％，高嶺土4％，鐠黃色料10％，桔黃色料1％，碳酸錳1％。它釉面光澤鮮艷，自然光潔，反映圖案清晰光亮，古樸典雅，高貴靈潤，讓人有一種清鮮無比的感覺，另外，其凹凸有致，可做觀賞收藏，裝乘茶水、牛奶、咖啡等飲料，口感更佳。

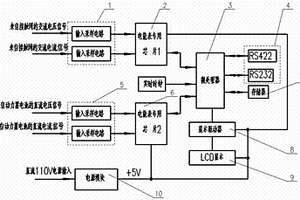

雙源制電力機車電能計量顯示裝置及安裝結構 1117

 0

本發明涉及一種雙源制電力機車電能計量顯示裝置及安裝結構，該裝置包括交直流電壓電流采樣單元、交直流電能表單元、控制單元、通訊接口單元、數據貯存單元、顯示驅動單元、LCD顯示單元、電源模塊，來自接觸網的交流電壓電流信號或來自機車動力蓄電池的直流電壓電流信號分別通過相應的電壓電流采樣單元輸入至相應的電能表單元，經處理、貯存后，對包括交直流牽引耗電量、再生制動反饋電能、交直流電壓電流在內的數據進行顯示。本發明能在AC25kV交流接觸網和DC3kV車載動力型鋰電池兩種電源制式下穩定工作，可靠性高、電磁兼容性好，并可實現本裝置和車上其它裝置的通信連接。

硅氧負極漿料及其制備方法 988

 0

本申請公開了一種硅氧負極漿料，包括：硅氧活性物質97.5?98.5重量份；羧甲基纖維素1.5?3.5重量份；導電劑1.0?2.5重量份；去離子水70?74重量份。本申請還提供一種硅氧負極漿料的制備方法。本申請提供的硅氧負極漿料，不含有傳統的粘結劑丁苯橡膠乳液膠SBR，其漿料固含量為26％?30％，粘度控制在6000?10000mPa.s，相比傳統負極漿料的固含量更低同時粘度更高，穩定性更好，能夠有效改善漿料分散效果、避免漿料團聚等問題，且制備方法簡單、能夠滿足鋰電池的加工要求。

白底描彩裝飾效果釉釉料制備及其制備方法 900

 0

本發明公開了一種白底描彩裝飾效果釉，該白底描彩裝飾效果底釉各組分及質量如下：鉀長石38～40份；硅灰石8～14份；滑石12～15份；氧化鋅3～6份；界牌泥14～16份；高嶺土7～11份；硅酸鋯10～12份；氧化鈦8～10份；描彩1#號釉的各組分及含量如下：鉀長石30～35份；鈉玻璃15～20份；方解石10～12份；白云石14～16份；貴州土4～6份；碳酸鋰4～5份；氧化鋅15～16份；氧化鐵3～5份；氧化鈷2～3份；食用纖維素0.02～0.04份。該白底描彩裝飾效果是通過三層釉之間的相互熔融，流動來產生特殊效果，該釉效果自然，可控，極具藝術效果，深受廣大消費者喜歡。

雙層反應花釉及其制備方法 1051

 0

本發明公開了一種雙層反應花釉及其制備方法，雙層反應花釉含有底釉和面釉，其中，底釉所使用的底釉料含有的組分及各組分質量份如下：低溫熔塊10～15份，長石粉20～25份，石英粉30～35份，方解石18～22份，煅燒鋰輝石5～10份，煅燒滑石粉2～4份，煅燒氧化鋅8～12份，碳酸鋇8～10份，硅酸鋯4～6份，界牌泥10～15份；面釉所使用的面釉料含有的組分及各組分質量份如下：低溫熔塊15～20份，石英粉20～25份，方解石28～32份，煅燒氧化鋅4～8份，碳酸鋇2～4份，鋁粉4～8份，煅燒滑石粉2～4份，氧化鈦3～6份，貴州土3～6份。雙層反應花釉的釉面呈現反應花釉的效果，以絢麗多彩的美麗，讓人感覺到萬物復蘇，充滿陽光的朝氣，深受廣大消費者的喜愛。

似牛仔布料的無光釉及其制作方法 1231

 0

本發明涉及一種似牛仔布料的無光釉及其制作方法，由以下配方組成：鈉長石，A?200熔塊，石英，鋰輝石，硅灰石，氧氣鋅，氧化鋁粉，貴州土，界牌泥，碳酸鋇，A?8熔塊，高硼熔塊，碳酸錳，方解石，氧化鈦，將以上配方按比例濕法球磨，球磨后之釉料過120目篩，再調成濃度45～50波美度的釉漿；取外表光潔的坯體浸釉，釉層厚度為0.4～0.6mm，干燥后再入輥道窯燒成，在1180～1200℃的氧化氣氛中燒成，燒成周期為4～5小時，高溫保溫0.5～1小時，最后自然冷卻到室溫即可。所得釉面無光、側光看時又有如錫金，摸之有明顯堆積手感，正面看又猶似牛仔布料，釉面古典優雅。給人呈現一種時尚的美感。

覆銅板和制備方法 917

 0

本發明屬于覆銅板技術領域，具體是涉及一種覆銅板和制備方法，包括浸漬乳液、改性間位芳綸纖維布和銅箔，所述改性間位芳綸纖維布的原料包括以下重量組分：間苯二胺20～60％，對苯二胺10～30％，間苯二甲酰氯20％～60％，氯化鈣或氯化鋰1～5％；其具有更低的介電常數、更低的介質損耗因數和更低的密度，銅箔與樹脂基材的粘結力良好，能夠更加有效的解決在更高頻率和更高速率傳輸下信號的損失問題，能夠更加有效的適應未來高度集成化的印制電路板。

高強度電瓷白釉及其制備方法 929

 0

本發明屬于電瓷釉料生產領域，具體公開了一種高強度電瓷白釉及其制備方法，按重量份由以下組分組成：鉀長石30?35份、方解石5?8份、石英20?25份、滑石8?12份、鋰輝石1?3份、硅酸鋯6?10份、氧化鋁2?4份、含鈦瓷粉3?5份、高嶺土3份、瓷泥6?8份；本發明所公開的高強度電瓷白釉，顏色純正，強度高，高溫性能好、產品表面光滑平整。

啞光顏色窯變釉及其制備方法 1043

 0

本發明公開了一種啞光顏色窯變釉及其制備方法，啞光顏色窯變釉包括底釉和面釉；其中，所述底釉和所述面釉所使用的釉料的組分及各組分質量份如下：煅燒鋰輝石10～15份、長石粉15～20份、石英粉15～20份、方解石10～15份、煅燒氧化鋅15～20份、貴州土3～6份、鋁粉5～8份、滑石粉10～15份、二氧化鈦2～4份、硅酸鋯2～4份，色料8份～10份；其中，色料為黃、綠、蘭、紅、紫中的一種。它的釉面呈現一種仿古反應效果。

中溫雙層窯變花釉和制作方法 784

 0

本發明涉及一種中溫雙層窯變花釉和制作方法，所述中溫雙層窯變花釉的底釉包括以下原料及重量百分含量，鉀長石25?30％，石英粉7?10％，方解石12?18％，氧化鋁粉3?6％，界牌泥25?30％，色劑15?20％；所述中溫雙層窯變花釉的面釉包括以下原料及各自重量百分含量：硼熔塊50?55％，石英粉10?15％，骨碳2?5％，鋰輝石3?7％，氧化鋅10?15％，滑石5?10％，界牌泥10?15％；本發明的抗熱震性能和熱穩定性能好，具有雙層釉變效果，較為美觀。

磷基鋅、鈦析晶高溫啞光反應流釉裝飾日用陶瓷和制備方法 899

 0

本發明屬于陶瓷制備技術領域，具體是涉及一種磷基鋅、鈦析晶高溫啞光反應流釉裝飾日用陶瓷和制備方法，包括如下重量份組分：煅燒鋰輝石25?35份，骨碳28?38份，燒鋅15?25份，界牌泥15?25份，鈦白粉10?20份，煅燒高嶺土10?15份，硅微粉3?9份，石英5?10份，硅酸鋯1?5份，氧化物著色劑0?25份，本發明的反應流釉具有一定的流動性，效果深厚古樸，釉面反應(窯變)效果明顯，獨特。

用于疊片工藝的重片檢測方法 1245

 0

本發明屬于鋰離子電池生產技術領域，尤其涉及一種用于疊片工藝的重片檢測方法，包括以下步驟：先取n片極片稱重并記錄其總重量W，然后計算每片極片的重量W₀；計算單片極片的重量公差W’=W₀/n；往夾具內放入若干極片，記錄電子稱所顯示的重量W₁；疊片時，疊片機的機械手從夾具內取走極片，記錄電子稱所顯示的重量W₂；中央處理器計算重量差△W；并將△W與W₀對比計算，當W₀?W’≤△W≤W₀+W’時，則判斷為未發生重片；當△W＞W₀+W’時，則判斷為重片，設備報警。相比于現有技術，本發明能夠精準快速地檢測出重片并進行報警，進而能實現100%將重片進行分離。

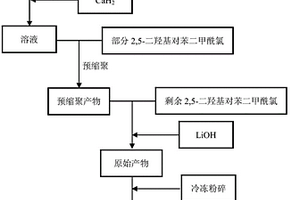

芳香族酰胺的制備方法 855

 0

本發明公開了一種芳香族酰胺的制備方法，包括以下步驟：在惰性氣體的保護下，向對苯二胺溶液中加入4,4’?二氨基二苯硫醚攪拌至溶解，冷卻，加入氫化鈣粉末；(再分批加入2,5?二羥基對苯二甲酰氯進行反應；然后加入氫氧化鋰粉末，攪拌，待反應體系的pH值在6～7時反應結束；最后將反應產物冷凍、粉碎、水洗，干燥，即得到所述芳香族酰胺。本發明的制備方法過程中，聚合物體系粘度較低，利于分子量的增長，且聚合反應條件溫和，對聚合設備和控制要求相對較低，能夠得到分子量分布較窄、分子量較高的聚合物，工業化可行性高；生成的芳香族酰胺不但具有與芳綸相近的性能，而且彌補其彎曲及扭轉疲勞、抗紫外老化較差等缺點。

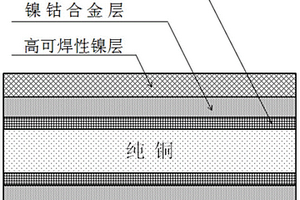

含鎳鈷合金鍍層的鍍鎳銅材及其制備方法和應用 918

 0

本發明涉及一種含鎳鈷合金鍍層的鍍鎳銅材及其制備方法和應用，屬于電池制造技術領域。本發明所述鍍鎳銅材從內到外依次包括純銅、鎳鈷銅合金層、鎳鈷合金層、鎳層；其中鎳鈷銅合金層的厚度為0.2～0.6μm，鎳鈷合金層的厚度為0.2～0.6μm，鎳層的厚度為0.6～2.6μm。本發明以活化的純銅為基材，采用脈沖電源進行電鍍，通過先在低電流密度下鍍鎳鈷合金，然后在含有高可焊性鍍鎳添加劑的電解液中進行高電流密度鍍鎳，電鍍完成后，輔以與電鍍工藝相匹配的退火處理和除氫熱處理，得到鍍層結合力強、耐腐蝕、抗折疊、易焊接的鍍鎳銅材。本發明所制備的鍍鎳銅材用于高倍率鋰離子電池鍍鎳銅帶極耳時，其性能遠優于同類產品。本發明制備工藝簡單可控，便于實現產業化生產。

仿古無光反應釉及其制備方法 1246

 0

本發明公開了一種仿古無光反應釉及其制備方法，仿古無光反應釉所使用的釉料含有的組分及各組分質量份如下：低溫熔塊：10～15份、長石粉：10～15份、石英粉：6～10份、方解石：10～15份、煅燒鋰輝石：15～20份、煅燒氧化鋅：15～20份、界牌泥：7～10份、滑石粉：5～10份。本發明的釉面能夠形成仿古反應效果，以素雅、沉穩、古樸、自然、寧靜的美感呈現給世人。

固態電解質、固態電池及其制備方法 744

 0

本申請公開了一種固態電解質、固態電解質的制備方法，以及使用上述固態電解質的固態電池、固態電池的制備方法。本申請提供的固態電解質、固態電池，可避免使用有機溶劑，還可以充分發揮固態電解質電化學窗口寬和離子導電率高的優勢，其復合結構也能匹配正負極對固態電解質的適配性要求，并具備相當的強度以滿足電池生產制造需要，同時可以保障正極負極內部的鋰離子傳輸，電極與固態電解質界面接觸良好。
