本發明提供一種超聲無損檢測中超聲探頭碰撞保護裝置及方法,其中:超聲探頭安裝在超聲探頭夾持件安裝孔內;擦氣泡裝置下端安裝在超聲探頭夾持件的另一安裝孔內;擦氣泡裝置上端安裝在擦氣泡裝置夾持件的安裝孔內;機械保險部件下半部分與擦氣泡裝置夾持件固定、上半部分與導軌轉接板固定;下端壓緊塊和上端壓緊塊為機械保險部件的壓緊裝置;機械保險連接部件上端固定在導軌轉接板上、下端固定在擦氣泡裝置夾持件上;傳感器檢測部件固定在導軌轉接板上。本發明在超聲探頭與障礙物發生碰撞時犧牲機械保險絲,以保護超聲探頭及其他結構。

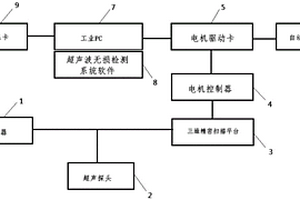

本發明公開一種低壓電器電觸頭釬焊質量的超聲波無損檢測方法,包括脈沖發生器、超聲探頭、探頭專用夾具、三維精密掃描平臺、激光筆或攝像頭、水槽、工件夾具、探頭和工件表面氣泡擦除部件、圖像采集卡、電機驅動卡、帶有系統軟件的工業控制計算機、可觸控的人機交互操作系統以及云服務系統;所述方法基于上述裝置,可以實現批量掃描或單次掃描;并且,在整個掃描過程中都有狀態監控,實時監控機臺狀態,包括工控傳感器的狀態、運動臺傳感器狀態、超聲探頭傳感器狀態等,如有異常,機器將會自動報警。

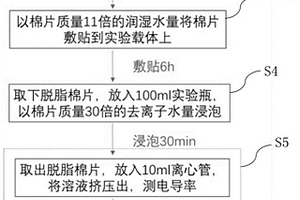

本發明公開了一種便捷無損半定量檢測無機材料表層水溶性鹽份的方法:步驟1,首先取硅膠墊,將硅膠墊擦拭干凈確保無異物,其次將高吸水脫脂棉平鋪于硅膠墊上,并用取樣器取出預定大小的高吸水脫脂棉作為脫脂棉片;步驟2,將脫脂棉片直接使用,或采用去離子水清洗兩遍使其基礎電導率達到最低;步驟3,將清洗好的脫脂棉片潤濕敷貼到無機材料表面,敷貼第一預定時間;步驟4,將敷貼的脫脂棉片取下,放入實驗瓶中,加水浸泡震蕩第二預定時間;步驟5,取出脫脂棉片及萃取液,放入離心管中,并壓到離心管底,用電導率儀測試電導率,并經溫度補償后以25℃的電導率值電導率除以脫脂棉片的質量后以μS/cm/g為單位標注無機材料的表面水溶鹽含量。

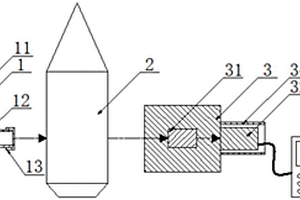

本實用新型公開了一種便攜式同位素無損檢測化學戰劑和炸藥的分析系統,包括中子射線源以及容納中子射線源的容器機構,所述中子射線源發出的中子經右側的分析物產生γ射線。還包括接收從分析物穿出的γ射線的分析裝置。所述容器機構包括罐體以及開設在罐體上正對分析物的輻射口,且輻射口的端部連接有蓋體。所述分析裝置包括漫化體、位于漫化體內接收γ射線的晶體、放大晶體產生光信號的光電倍增管以及與光電倍增管電性連接的顯示端,且光電倍增管的外側套接有固定在漫化體上的筒狀殼體。采用中子射線源作為激發源,聚乙烯作為漫化體的材料,光電倍增管作為信號收集處理裝置,境適應性強,可用于應急檢測,體積小,可以直接用箱子裝載,便于戶外應急檢測。

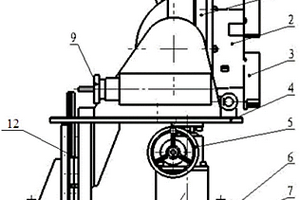

本實用新型涉及一種無損檢測用機匣夾持裝置,包括底座、升降機構、上平臺、機械轉臺及三爪卡盤,所述的升降機構設置在底座上,所述的上平臺平行于底座設置,且上平臺一端與底座之間設置有滑軌,另一端固定在升降機構上端,升降機構帶動上平臺沿滑軌上下移動,所述的機械轉臺設置在上平臺上,所述的三爪卡盤設置在機械轉臺上,所述的三爪卡盤可傾斜及360°旋轉,在三爪卡盤上連接有三根用于支撐機匣的支撐桿。與現有技術相比,本實用新型裝置能夠牢牢的夾持住待測機匣,同時還能使得待測機匣上下移動,并且360°轉動,便于機匣的射線檢測,有利于得到高的靈敏度和對比度。同時本裝置具有結構穩固、操作方便、調節精確等優點。

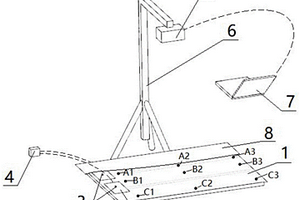

本發明屬于航天熱控技術領域,公開了一種熱管預埋效果的無損表面狀態紅外檢測系統、控制方法,柔性加熱板放在柔性涂層保護層的上表面,覆蓋在內埋熱管的一端;柔性加熱板上側固定有測溫元件,測溫元件與溫控器連接;柔性涂層保護層上側覆蓋有保溫層,柔性涂層保護層上方設置有紅外熱成像儀,紅外熱成像儀固定在支撐架上。本發明不對被測試件表面狀態造成損傷,可實時獲得被測試件表面的溫度分布,直觀判斷內埋熱管的預埋效果,定位整個被埋件預埋效果差的區域;支撐架具有6自由度的調節能力,可實現3個維度的平移和轉動,調整紅外熱成像儀的觀測范圍,紅外熱成像儀可實時在線測量。

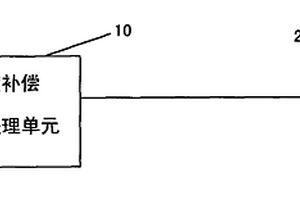

本實用新型公開了一種在線無損油溫檢測裝置,應用于一照明配電變壓器上,其特征在于,包括:一溫度探頭,包括一磁性外殼及其內封裝一溫度傳感器,用于采集所述變壓器的外部溫度;溫度補償信號處理單元,包括A/D采集單元、CPU溫度補償處理器、通信單元、存儲器,所述A/D采集單元將所述溫度探頭采集溫度進行模數轉換,并提供給所述CPU溫度補償處理器,所述CPU溫度補償處理器將所述溫度轉化成對應變壓器的油溫,通過與所述存儲器中溫度范圍比較,當測得的所述變壓器油溫超過上下限值,通過所述通信單元報警。本實用新型較傳統變壓器油溫檢測開孔改造相比,具有施工簡易,無需停電,不影響變壓器的性能等優點。

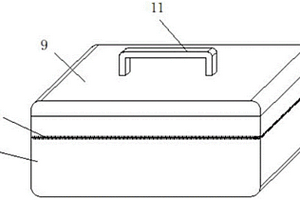

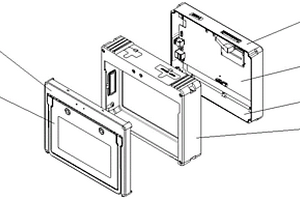

本實用新型屬于管道檢測技術領域,具體公開了一種新型改進結構的壓力管道泄漏無損檢測裝置,包括箱體和箱蓋;所述箱體內部設置有放置槽,箱體內壁與放置槽之間設置有彈性墊,彈性墊為環形結構,彈性墊外側與箱體內壁粘結固定,彈性墊內壁與放置槽卡合固定;所述放置槽內橫向設置有隔板,隔板將放置槽分隔為第一空腔和第二空腔;所述第一空腔內放置有檢測組件,第二空腔內放置有調節組件;所述箱體頂端一側設置有箱蓋且箱蓋與箱體轉動連接,箱蓋內部開設有槽口,槽口內安裝固定有顯示屏;所述箱蓋表面轉動連接有提把。

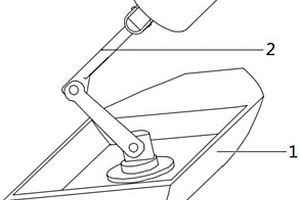

本實用新型涉及一種螺旋槳槳葉角度可調的紅外無損檢測遙控船,包括船體,設置在船體內的機械手,該機械手的端部連接熱成像儀,設置在船體尾部外側的螺旋槳,該螺旋槳的槳葉與驅動軸連接,驅動軸還連接有齒輪組件,經齒輪組件與槳葉連接。與現有技術相比,本實用新型可以為船體表面或者橋梁浸入水中部分等水面上人類不方便到達的地方進行檢測,螺旋槳部分的槳葉角度在工作時可以進行360°無級變化。

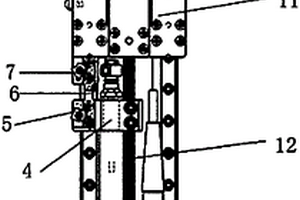

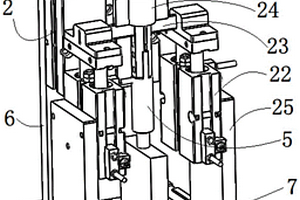

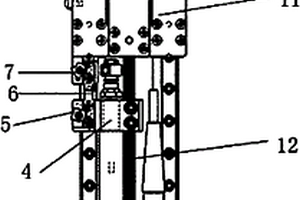

本實用新型提供一種超聲無損檢測中超聲探頭碰撞保護裝置,其中:超聲探頭安裝在超聲探頭夾持件安裝孔內;擦氣泡裝置下端安裝在超聲探頭夾持件的另一安裝孔內;擦氣泡裝置上端安裝在擦氣泡裝置夾持件的安裝孔內;機械保險部件下半部分與擦氣泡裝置夾持件固定、上半部分與導軌轉接板固定;下端壓緊塊和上端壓緊塊為機械保險部件的壓緊裝置;機械保險連接部件上端固定在導軌轉接板上、下端固定在擦氣泡裝置夾持件上;傳感器檢測部件固定在導軌轉接板上。本實用新型在超聲探頭與障礙物發生碰撞時犧牲機械保險絲,以保護超聲探頭及其他結構。
本發明提供了一種水下近源波場無損檢測裝置及方法,其中:砧臺用于承受擊打模塊的擊打;傳力桿用于把砧臺受到的擊打力傳遞至錘擊頭;錘擊頭與傳力桿連接并且與水下待檢結構物表面緊密接觸,用于將接收到的沖擊力施加到水下待檢結構物表面;水聲換能器用于接收水下待檢結構物對錘擊頭沖擊力的響應;記錄模塊用于記錄水聲換能器接收到的響應信號以及擊打模塊的沖擊力度;方向盤用于轉動傳力桿并帶動調整水聲換能器的排列方向;配重塊用于保證系統在水中的穩定性;數據分析模塊用于分析采集和記錄的近源波場檢測數據以及震源激發力度,并從中抽取出反映結構物內部缺陷的波阻抗和位置信息。

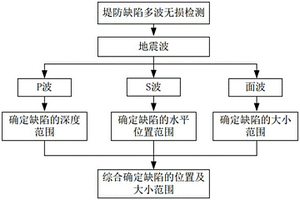

本發明提供了一種堤防工程缺陷的多波無損檢測方法,包括以下步驟:步驟1:通過震源產生地震波,地震波在堤身介質中傳播,進而引起堤身表面上的測線的振動;步驟2:采集測線上多個測點的振動產生的振動信號計算出多個測點的振動波形分布圖,進而確定堤防工程內部缺陷位置、缺陷體積大小和分布面積。所述地震波包括P波、S波和面波中任一種或任多種;所述振動波形分布圖包括P波波形分布圖、S波波形分布圖和面波波形分布圖中任一種或任多種。本發明利用地震波產生的P波、S波和面波能對堤身內部缺陷深度、水平位置和大小范圍分別進行較準確確定的優勢,對堤防工程內部缺陷位置和大小范圍進行綜合高效準確的確定。

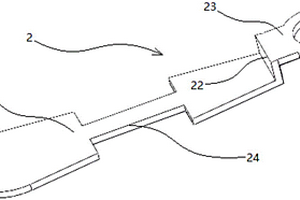

本實用新型涉及換熱管渦流檢測。換熱管用無損檢測基準件,包括由純鎳制成的管狀體和由純鎳制成的支撐環;管狀體的上開有模擬內表面均勻腐蝕的A槽、模擬穿孔的B孔、模擬點腐蝕的C孔、模擬外表面減薄的D槽、模擬漲管時候的裂紋的E槽;支撐環的內徑大于管狀體的外徑,支撐環套在管狀體外,支撐環和管狀體之間有間隙。本專利的管狀體集模擬內表面均勻腐蝕、穿孔、點腐蝕、外表面減薄、漲管時候的裂紋的孔槽于一身,可為換熱管提供常見缺陷的渦流檢測數據標準,幫助使用者快速判斷換熱管的常見缺陷是否在允許的范圍內。
本實用新型提供一種用于汽車零配件生產的多角度無損檢測裝置,包括底座、第二T型卡槽和提手;所述底座上端面后側中部固定連接有顯微鏡支柱,且顯微鏡支柱上安裝有顯微鏡主體;所述夾塊通過第一T型卡槽轉動連接在第一T型卡塊上,且夾塊底端面設置有T型滑塊;所述夾塊通過T型滑塊滑動連接在第一T型滑槽內。圓形轉動盤轉動連接在圓柱塊上部,有利于通過圓形轉動盤底端面中心部位設置的第二T型卡塊,使圓形轉動盤在圓柱塊頂端面開設的第二T型卡槽中平穩的轉動,且通過圓柱塊下部固定連接的矩形滑動塊,使圓形轉動盤在轉動的同時還可以做前后移動,從而有效提高了檢測裝置檢測圓盤式汽車零配件表面時的實用性。

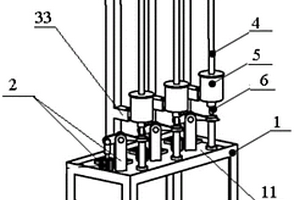

本實用新型公開了一種汽車零件上凸焊螺母的焊接強度的無損檢測設備,包括工作臺、安裝在工作臺的臺面的前部的氣缸夾緊機構和橫向并排設置在所述工作臺上方的三組檢測機構;每組檢測機構均包括支架、刻度桿、負載和定位銷,所述支架包括立桿、第一縱桿和第二縱桿,所述立桿的底端固定在所述工作臺的臺面的后部,所述第一縱桿的后端固定在所述立桿的頂端,所述第二縱桿的后端固定在所述立桿的中下部;所述刻度桿垂直設置在所述第一縱桿和第二縱桿之間;所述負載呈圓柱形,該負載上開設一上下貫通的通孔,所述負載通過該通孔可上下滑動的套接在所述刻度桿上;所述定位銷固定在所述刻度桿的底端。本實用新型操作簡易、效率較高、再現性好。

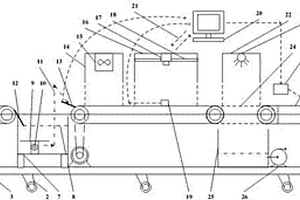

本實用新型涉及一種基于無損檢測技術的香蕉實時分級包裝生產線,由傳輸裝置、分級裝置、清洗保鮮裝置和包裝設備組成,分級裝置和清洗保鮮裝置通過傳輸裝置與包裝設備連接。通過分級裝置中的計算機視覺系統可以檢測經清洗吹干后的香蕉形狀、尺寸、顏色和缺陷等外觀品質。此外,更換光照箱內的光源(如采用激光和紫外線等),還能實現香蕉質構、pH和可溶性固形物等常規理化指標的檢測。工控機可以綜合外觀及理化指標判定香蕉等級,等級信息和由位置傳感器獲得的位置信息由無線模塊傳輸到分級執行模塊。不同級別的香蕉通過執行模塊分選到對應的卸果滑道,進入包裝設備進行裝箱。該裝置能夠對香蕉進行采后批量檢測分級和包裝,提高香蕉工業的自動化水平。

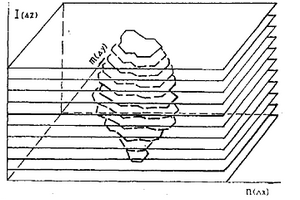

一種全數字式相控陣超聲波無損檢測的圖像重建方法,其特征在于,包括如下步驟:(1)用同一強度同一入射角的超聲波束去檢測同一物體的相距ΔX的并排點所得到A超曲線的集合,即M超圖像;(2)逐行重復上述的逐點檢測,就得出物體的斷面圖像,即B超圖像;(3)等距離截面上重復上述檢測并把所獲得的多張B超或斷層圖像層疊起來構成立體數字圖像,即C超圖像。采用本發明的圖像重建方法所顯示的圖像比現有醫學用的頭顱CT圖像效果還好些,比現有醫用B超儀所顯示的圖像要清晰得多。

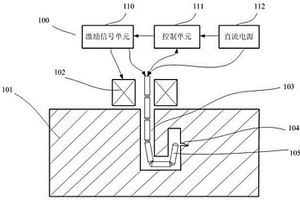

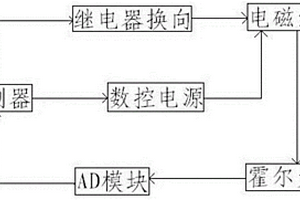

一種用于金屬結構微小空間內的缺陷無損檢測裝置,包含:電磁探頭,伸入微小空間內;主激勵線圈,平行設置在金屬工件表面上方,位于微小空間的出口周圍區域;激勵信號單元,與主激勵線圈連接,產生激勵磁場以在微小空間內表面感應出渦電流,渦電流遇到缺陷后流動方向變化,產生與激勵磁場相垂直的缺陷感應磁場或線圈阻抗信號,并被電磁探頭感應檢測到;控制單元,分別與激勵信號單元以及電磁探頭相連接,控制激勵信號單元產生激勵信號,并接收處理由電磁探頭感應檢測到的缺陷感應磁場或線圈阻抗信號,形成微小空間內的缺陷圖像和位置形狀報告。本發明能夠進入普通渦流檢測探頭難以進入的多種結構狹窄及復雜的空間內部,并進行高精度的缺陷檢測。

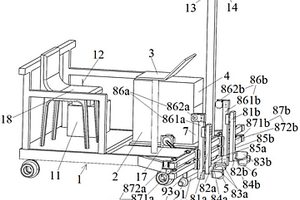

本實用新型公開了一種動態無損檢測CRTS?Ⅱ型板式無砟軌道離縫的裝置,所述裝置包括軌檢小車、超聲波脈沖發射接收器、計算機、一前置放大器、一空氣耦合超聲發射換能器、一空氣耦合超聲接收換能器和一后置放大器,所述超聲波脈沖發射接收器與計算機信號連接;所述超聲波脈沖發射接收器的發射接口與前置放大器信號連接,所述前置放大器與空氣耦合超聲發射換能器信號連接,所述空氣耦合超聲接收換能器與后置放大器信號連接,所述后置放大器與超聲波脈沖發射接收器的接收接口信號連接;且所述空氣耦合超聲發射換能器和空氣耦合超聲接收換能器分別與一自適應位移反饋調節裝置相連接,所述自適應位移反饋調節裝置均固定連接在軌檢小車的前端。

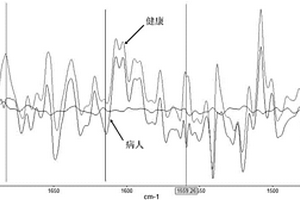

本發明提出一種利用雙光梳光譜儀的病理切片無損檢測方法,其目的在于設計一種雙光梳光譜儀,大幅度提高光譜儀的動態范圍、縮短測量時間,提高頻率分辨率和頻率精度。采用重復頻率略有差異的兩個近紅外光梳,用一個同步模塊對兩個紅外光梳進行同步,兩個光梳處于主從模式。雙光梳準直光束經介質反射鏡和分束鏡將兩個光梳發出的準直光束合束,照射到光電探測器,得到雙光梳差頻頻率分量。這些由兩個光梳對應梳齒差頻引起交流分量的頻率很低,可以采用頻譜分析儀對其頻率和幅度進行高精度讀取。

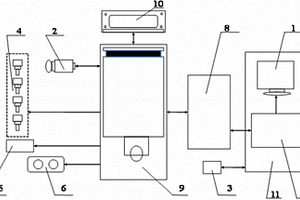

一種退役汽車發動機電控板無損高效檢測裝置,其包括夾具臺、信號模擬系統、信號調理箱、油門踏板、鎖芯及鑰匙、噴油器、節氣門及儀表盤;其中,信號模擬系統根據設定的汽車發動機工況產生并輸出模擬傳感器信號和模擬開關信號,并且計算獲得標準執行信號,被測退役汽車發動機電控板對模擬傳感器信號和模擬開關信號進行計算獲得被測模擬執行信號,信號模擬系統通過記錄和顯示對模擬傳感器信號和模擬開關信號的變化響應正確與否,將該標準執行信號與被測模擬執行信號進行比較,作出被測退役汽車發動機電控板是否合格的判定。本實用新型能夠對退役汽車發動機電控板進行人工和自動兩種方式檢測,具有效率高、環保性好、操作簡單、減少環境污染的優點。

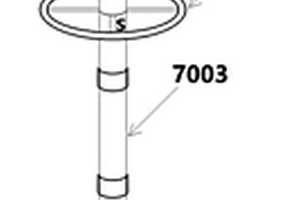

本實用新型提供了一種水下近源波場無損檢測裝置,包括擊打模塊、砧臺、傳力桿、錘擊頭、水聲換能器、方向盤、配重塊和記錄模塊;砧臺用于承受擊打模塊的擊打;傳力桿用于把砧臺受到的擊打力傳遞至錘擊頭;錘擊頭與傳力桿連接并且與水下待檢結構物表面緊密接觸,用于將接收到的沖擊力施加到水下待檢結構物表面;水聲換能器用于接收水下待檢結構物對錘擊頭沖擊力的響應;記錄模塊用于記錄水聲換能器接收到的響應信號以及擊打模塊的沖擊力度;方向盤用于轉動傳力桿并帶動調整水聲換能器的排列方向;配重塊用于保證系統在水中的穩定性。本實用新型能夠探測到結構物內部狀況。
本實用新型公開了一種換擋手柄檢測用無損拆卸結構,包括底板和豎向連接在底板上的拉桿,拉桿上端的外圓面上對稱設置有與待測試換擋手柄內的卡簧相對應的卡槽,卡槽的尺寸與待測試換擋手柄所配套的換擋桿上的卡槽尺寸完全一致,使待測試換擋手柄插裝在拉桿的上端時,待測試換擋手柄內的卡簧能夠卡入拉桿的卡槽內;拉桿上具有沿徑向貫通設置的拉槽,拉槽由下向上延伸,并與卡槽相交;拉槽內安裝有可豎向移動的頂撐板,頂撐板的寬度與拉桿的直徑相一致;底板上還豎向安裝有可升降的頂撐機構,頂撐機構與頂撐板相連。本實用新型具有結構設計巧妙,換擋手柄拆卸容易,對拉桿磨損小,有利于提高使用壽命和檢測準確性等優點。
一種伸縮式紅外無損檢測閃光燈熱激勵裝置,包括支柱、閃光燈支架和閃光燈,所述閃光燈布置在閃光燈支架上,所述閃光燈支架安裝在支柱上,所述支柱呈圓柱狀,所述該圓柱中空;閃光燈支架可以根據檢測樣件大小進行伸縮,伸縮拉長的目的,就是為了檢測不同的樣件,檢測小樣件就不需要過大的輻射面積,節省資源,同時檢測小的樣件,閃光燈個數也相應減少;閃光燈支架可以任意拆卸,與支柱相連接的部分采用微彈性材質,直接插拔,方便實用,并且能夠根據樣件材質厚度等性質確定不同的激勵方式,檢測范圍大大增加。

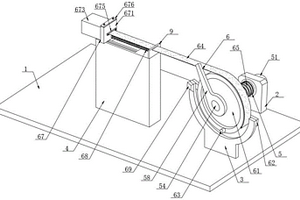

本發明公開了基于沖擊回波的混凝土構件灌漿缺陷無損檢測裝置及方法,具體涉及建筑結構檢測技術領域,包括安裝基板,安裝基板頂端面一端中部固定設有托架以及另一端中部固定設有托臺,安裝基板頂端面一側對應托架邊緣位置處固定設有豎板,豎板與托架之間設置有驅動機構,托架與托臺之間設置有捶打沖擊機構,且驅動機構與捶打沖擊機構之間聯動。本發明通過利用沖擊回波對灌漿密實混凝土構件和待檢測灌漿套筒構件進行信號采集,以套筒灌漿密實的構件信號作為對比信號,利用傅里葉變換得到的信號厚度頻率和主頻幅值大小即可實時判斷出套筒內灌漿有無缺陷,同時定位存在灌漿缺陷的套筒,操作簡單,檢測方便,適用性好。

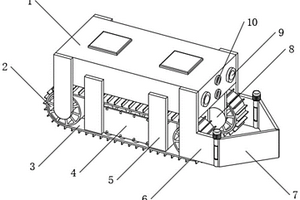

本發明公開了一種石油裝備及管道磨損無損檢測儀,涉及管道檢測技術領域,包括機體,所述機體的前端設置有攝像頭和照明燈,所述機體的側面固定有支撐板,所述支撐板的表面轉動連接有轉動輪,所述轉動輪相對支撐板的另一端傳動連接有驅動電機,所述轉動輪的表面設置有履帶,所述支撐板的一端固定有定位管,所述定位管的內部轉動連接有轉動軸,本發明通過控制電機驅動轉動板轉動,反向轉動的轉動板能推開粘稠的石油殘留物,減少履帶沾染,從而降低石油殘留物粘附在履帶表面造成的阻力,延長檢測儀在管道內部的移動距離,同時轉動板能通過轉動反向推動檢測儀調整方向,從而保持正常前進。

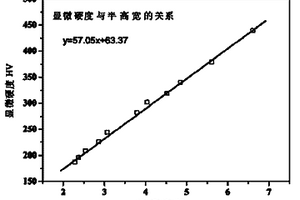

本發明涉及一種無損檢測金屬材料噴丸層顯微硬度的方法,對金屬材料進行噴丸處理,對噴丸層進行X射線衍射測量獲取衍射半高寬,利用傳統顯微硬度測量方法對噴丸試樣表面顯微硬度進行測量,以衍射半高寬為橫坐標,以顯微硬度為縱坐標,建立半高寬與顯微硬度之間的關系,測量金屬材料不同區域衍射半高寬,將測量點衍射半高寬代入半高寬與顯微硬度之間的計算公式中,求出所測點的顯微硬度。與現有技術相比,本方法測量誤差小,應該范圍廣,檢測快捷,檢測不需要破壞試樣,可以實地檢測具體區域的顯微硬度,可與殘余應力測量同步進行。

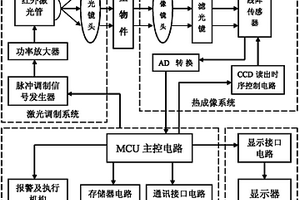

本發明涉及一種紅外無損檢測裝置,包括激光調制系統,熱成像系統以及電子測量系統,所述激光調制系統由紅外激光管構成,其向測量物件發出紅外光,所述熱成像系統采用CCD線陣傳感器,其接收測量物件輻射的光信號,并進一步轉換為電信號,所述電子測量系統由MCU主控電路構成,其接收所述CCD線陣傳感器的輸出電信號,并進行處理。由于本發明中采用線陣CCD傳感器做感光器件,其對紅外線有良好的感光效應,因此本發明具有靈敏度高、結構簡單、檢測方便,實時快速能滿足生產需求的優點。
