本實用新型公開了一種滑坡預警伸縮儀,包括機箱及內置的報警電路板,還包括報警揚聲器及供電源電池;機箱內置有卷尺單元裝置,卷尺單元最外端頭的測量尺固定頭連接用于現場探測的測繩單元;卷尺單元的平直測量尺段上置有游標,游標的內部嵌有磁鐵;所述的報警電路中的通斷開關為一組干簧管,該組干簧管所在位置位于游標的外側;在機箱內還設有游標固定裝置,其位于平直測量尺段下方;在滑坡監測伸縮儀的外面加裝儀器保護箱。其是一種用于突發性地質災害的群測群防監測預警的儀器,主要用于地質災害的綜合防治。
本實用新型屬于一種工程地質勘察取土樣用工具,特別是一種在工程地質勘察土質取樣用的取土器。主要解決了現有取土器不能在堅硬土層和少量粗粒碎石土中采取原狀結構土樣的問題。主要技術特征在于取土器由內管合金鉆頭、外管合金鉆頭、內管、外管、襯管和連接頭構成??恳r管內腔取樣。本實用新型特別適用于在堅硬土層中和少量粗粒碎石土中采取原狀結構土樣使用。

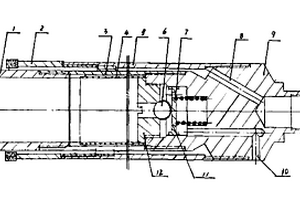

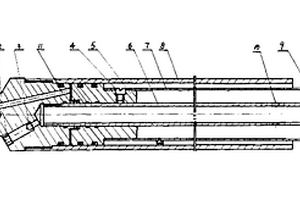

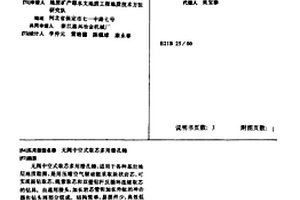

無閥中空式取芯多用潛孔錘,適用于各種基巖地 層地質勘探,是用壓縮空氣驅動能采取塊狀巖芯,可 實現提鉆取芯,繩索取芯和雙壁鉆桿反循環連續取芯 的鉆具。由通用接頭、加長巖芯管和加長外缸的沖擊 器和鉆頭兩部分組成。結構簡單,易損件少,高效低 耗,在7級破碎白云巖地質中鉆進,平均小時進尺 16.74米,巖芯采取率為80%以上,與現有常規回 轉鉆進相比,提高時效8倍左右,且可在深水下工 作。
本實用新型涉及一種新型金剛石擴孔器結構,屬于地質勘察技術領域。技術方案是胎塊基體上設有胎塊(10)和水口(11),胎塊(10)和水口(11)環繞鋼體(15)交錯布置,兩個胎塊基體之間的鋼體(15)表面形成環狀間隙(12),所述胎塊(10)上交錯布置方聚晶(6)、圓聚晶(7)和金剛石(8);所述鋼體(15)為兩端開口的空心圓柱筒體,上端設有外螺紋(9),下端設有內螺紋(13)。本實用新型的有益效果是:適用于地質勘探巖心鉆探鉆進極易偏斜鉆孔中,特別在特殊復雜地層,破碎地層及其水平鉆進中有超強的保徑與扶正作用,結構簡單,使用方便。
一種軟弱地層造斜孔段動力導向下套管裝置,包括導向修孔鉆頭、螺桿馬達、變形鉆桿、可回收座封器,其中,螺桿馬達經傳動軸驅動空心結構的導向修孔鉆頭,螺桿馬達上端經定向接頭連接變形鉆桿下端,變形鉆桿上端經座封器接頭連接可回收座封器的下接頭,可回收座封器設有中心管,由中心管內通入的泥漿可流通到導向修孔鉆頭,并由導向修孔鉆頭的底端排出;所述變形鉆桿的外徑為所引導下入的套管內徑的0.5?0.8倍。本實用新型具有孔底動力清渣、隨鉆測量角度、引導大剛度套管彎曲的功能。解決了常規技術無法實現的軟弱地層大曲率造斜孔下套管問題,可以滿足地質狀況不好及地質條件狀況特別差的地層下套管鉆進的要求。
本實用新型涉及一種直流電法勘探裝置,包括電源、測量機構和兩個供電機構,兩個供電機構分別通過線路與電源的正極和負極相連,且其還分別接地,電源通過兩個供電機構向地下供電形成穩定電場;測量機構位于兩個供電機構之間且接地,用于觀測穩定電場的電位差并獲得地下地質體的電性特征;直流電法勘探方法具體包括以下步驟:電源通過兩個供電機構向地下供電形成穩定電場;測量機構觀測穩定電場的電位差并獲得地下地質體的電性特征。本實用新型結構簡單,采用飽和鹽水溶液替代供電導線及接地電極,可在沙漠、干沙漠、干燥地表地區獲得較好的供電測量效果,適用于接地條件較差地區的小極距直流電法測深和剖面測量工作,適用范圍較廣。
本實用新型提供了一種利用淺層地熱能的回灌系統,回灌系統包括內嵌于地表土層的回灌池,回灌池底部開有若干滲水孔,滲水孔的正下方開挖有滲水井,滲水井遠離回灌池的端口與含水層連通;滲水井內填充有濾料;回灌池兩側設有埋入地表以下的抽水井,抽水井的中下部設有濾水段,濾水段與含水層中的至少一層連通。本實用新型的有益效果為:減少回灌打井數量,節約因打井占用過多的土地面積,大大減少用地投入和經濟投入;回灌量與取水量基本相同,有效避免水資源的浪費,同時避免因大量新建水源井抽空地質而造成地質災害;水循環運行過程不產生污染物,避免對地下水環境產生污染。
新型市政工程道路鋪設結構,包括地質結構層、砂石結構層、紅磚結構層、巖石混凝土結構一層、巖石混凝土結構二層、柏油路結構層、一型路磚、二型路磚,所述地質結構層上端設有砂石結構層,砂石結構層上端設有紅磚結構層,紅磚結構層上端設有巖石混凝土結構一層,巖石混凝土結構一層上端設有巖石混凝土結構二層,巖石混凝土結構二層上端設有柏油路結構層,柏油路結構層兩側設有一型路磚,一型路磚下側設有多個二型路磚,二型路磚下側對稱設有一型路磚。
可掃孔打撈矛,其涉及一種地質巖心鉆探器具:花鍵套、軸承座和軸承依次套裝在花鍵軸上,花鍵軸上端連接接頭,花鍵軸下端連接矛桿,矛桿下端連接金剛石鉆頭,花鍵套下端連接卡筒,在鉆桿驅動下接頭、花鍵軸、矛桿和金剛石鉆頭一同回轉而破碎巖石;軸承、軸承座和花鍵套外徑均小于接頭外徑,卡筒外徑小于花鍵套外徑,矛桿外徑小于卡筒外徑,金剛石鉆頭外徑與矛桿外徑相同;受支撐力作用下,花鍵套和卡筒相對于花鍵軸一同上移,花鍵套上端面與軸承座接觸后,在花鍵軸轉動時花鍵套不轉動。本實用新型可掃除地質勘查鉆孔內處于鉆桿斷頭上的巖石掉塊,其被用于處理鉆探孔內事故時,可較快地撈取孔內的事故鉆桿。
本實用新型涉及一種端部強化處理鉆桿結構,屬于地質勘探用鉆進設備技術領域。技術方案是:包含鉆桿體(1)、鉆桿基體(2)、鉆桿螺紋(3)和增厚基體(4),鉆桿體的端部結構為:鉆桿體端部設有孔(5),鉆桿體的端部設有鉆桿基體,鉆桿基體上設有鉆桿螺紋,與鉆桿螺紋相對應的部位設有增厚基體。本實用新型具有螺紋連接強度高、抗扭性能高、螺紋變形小、特點,適用于地質鉆探的特深孔鉆進,在特深孔鉆進中能有效的減少鉆桿折斷等事故的發生,對于特深孔鉆進有著重要的意義;鉆桿端部性能的強化,除不改變原有螺紋連接的優點外,增加螺紋部位的壁厚,其連接強度和抗扭性能得到了提高,從而也減少了其它連帶事故的發生率。
本實用新型屬于地理信息工程技術領域,尤其為一種地理信息工程用勘測桿,包括固定管,所述固定管的內部固定連接有電機,所述電機的輸出軸上固定連接有螺紋柱,所述螺紋柱的表面螺紋連接有螺紋柱,所述螺紋柱的表面固定連接有升降桿,所述升降桿的表面設置有刻度,所述升降桿的下端固定連接有勘探頭,所述勘探頭的內部開設有凹槽,所述固定管的兩側固定連接有延伸板;本實用新型,通過設置電機、螺紋柱、螺紋管、勘探頭、凹槽與升降桿,可使升降桿帶動勘探頭進行升降對較硬地面進行穿刺,從而方便地質的勘查探測工作,同時本裝置為電力帶動,進而避免人力對地面進行破碎,不僅節約了人力,而且提高了地質勘查效率。
本實用新型公開了一種鉆井液循環量報警裝置,它應用于地質鉆探領域,其包括設置在鉆井泵出口端的的第一流量傳感器、設置在鉆桿外井壁內井口環形空間的第二流量傳感器、控制器和聲光報警器,所述第一流量傳感器、第二流量傳感器均與控制器的輸入端電連接,所述控制器的輸出端與顯示聲光報警器電連接,所述控制器與UPS電源電連接,本實用新型設計簡單、經濟實用,性能穩定,可靠性強,可全天候不間斷工作且適宜不同的地質鉆探環境,當鉆井液消耗量小于報警臨界值時,及時報警提醒鉆探施工人員采取相應的調整措施,避免了井下事故的發生,保證了安全生產,提高鉆探施工效率與質量,為實現優質、高效的鉆探生產做出了貢獻。
本實用新型涉及干熱巖模型技術領域,尤其為一種用于圈定沉積盆地型干熱巖區塊的成因展示模型,包括外殼,所述外殼正前方底部固定連接有塑料板,所述塑料板頂部固定連接有導熱層,所述導熱層頂部固定連接有固定板,所述固定板頂部固定攔截有隔熱層,本實用新型中,通過設置的外殼、塑料板、導熱層、固定板、隔熱層和頂板,可以分別代表干熱巖在形成時的各個不同的地質層,同時通過刻度尺可以對地質層的深度進行了解,通過設置的LED燈控制器、連接桿、LED燈主體,可以模擬巖漿的流動,使此模型更加生動,此時通過電熱絲,可以對導熱層與固定板進行加熱,使固定板可以模擬干熱巖,使此模型對干熱巖成因展示效果更好。
本實用新型公開了一種偏心式面波勘探激振器。屬于機械振動的技術領域。其用于解決工程地質勘探深度偏小和瞬態法勘探精度較低的問題。偏心式面波勘探激振器由底座(1)上裝有電機(5)和變速箱(6),電機(5)通過傳送帶(10)與變速箱(6)輸入軸連接,帶變速手柄(7)的變速箱(6)兩側通過輸出軸分別對稱裝有轉動大輪(2)和轉動小輪(8),轉動大輪(2)上裝有偏心塊(3),轉動小輪(8)上裝有偏心塊(9),轉動大輪(2)通過調節桿(4)裝有偏心塊(3)組成。采用這種偏心式面波勘探激振器可廣泛地應用于地質勘察。

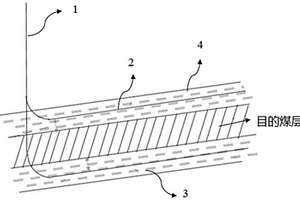

本實用新型公開了一種煤層氣水平井系統,包括水平井組,水平井組包括第一水平井軌跡和第二水平井軌跡,第一水平井軌跡位置位于地質結構相對穩定的煤層下底板,第二水平井軌跡位置位于地質結構相對穩定的煤層上頂板;第一水平井軌跡為倒L型,第一水平井軌跡和第二水平井軌跡相連,形成倒F型水平井組。本實用新型提高了煤層氣對于構造煤、低階煤的開發效率,避免了煤層氣水平井的井眼井壁坍塌以及滲流通道堵塞的問題,使煤層氣水平井開發過程更平穩可靠,并且具有提高前期鉆井施工和后期維護性作業效率的效果。
一種鉆井自動撈洗巖屑的裝置,它主要由主體底座、主體支架系統、四層篩網及水箱、泥漿箱和泥漿水箱、激震器組成,其動力和供水配備裝置有電動機和水泵。它是對已有的一層篩網的震動篩,增加了三層篩網,而且各層篩網對巖屑的篩取、篩洗和除水都在一條自動工作流水線上。它主要用于石油鉆井取地質資料,不但可取準取全地質資料,而且對巖屑的撈洗和除水都實現了機械化,節省了人力。
本實用新型公開了一種輸電塔主材用加固裝置,屬于輸電塔加固技術領域,包括地基和輸電塔主材,地基上方固定安裝有輸電塔主材,地基內側中間設置有固定調節機構,地基外側四周設置有加強固定機構。本實用新型針對該輸電塔主材加固裝置設置的支撐加固結構沒有深入泥土,對輸電鐵塔下方地質原因造成的傾斜偏移沒有很好的處理做出了改善,設置了加固調節機構,在輸電塔主材內側中間設置的地基柱深入地下,且地基柱上方設置連接了4個固定桿,且固定桿通過固定角鐵與輸電塔主材內側連接,達到了力的均勻,且固定桿設置為兩段式,中間由花籃螺絲連接進行調節固定,這樣即使輸電塔主材因為地質原因出現較小的位移也可以很好的進行調節固定。
一種在施工現場鋪設的避險逃生管道,屬于道路工程施工安全設備技術領域,用于工程建設中逃生避險。其技術方案是:它由多節雙壁鋼波紋管和多個固定架組成,雙壁鋼波紋管采用兩個鋼波紋管套裝結構,兩個鋼波紋管之間填充輕型發泡緩沖材料,外壁鋼波紋管和內壁鋼波紋管的波峰和波谷平行對應,雙壁鋼波紋管的兩端焊接連接法蘭,多個固定架放置在地面,雙壁鋼波紋管放置在固定架上。本實用新型的雙壁夾層結構具有強大的抗壓能力,在發生塌方等地質災害時,施工現場的人員可以通過雙壁鋼波紋管逃離事故現場,避免人員傷亡。本實用新型具有結構簡單、組裝和鋪設方便、不易損壞的優點,為在地質狀況復雜地區進行隧道等工程施工提供了有效的安全保障設備。
本實用新型涉及一種鉆桿螺紋結構,屬于地質勘探用鉆進設備技術領域。技術方案是:包含鉆桿體(1)、螺紋牙(2),螺紋牙設置在鉆桿體的端部,螺紋牙的牙型為異型不對稱結構,一邊-3度,一邊45度,螺紋牙高1.37毫米,長度為54毫米,螺距10.16毫米。本實用新型適用于地質鉆探2500米-3000米孔深的特深孔鉆進,在特深孔鉆進中能有效的減少鉆桿折斷等事故的發生,對于特深孔鉆進有著重要的意義。螺紋牙型異型結構設計,除保留傳統螺紋的優點外,又具有防脫扣的特點;螺紋的連接強度大大加強,抗扭性能加強,適合于特深孔的鉆進,特深孔鉆進中減少事故的發生,有利于鉆進效率的提高。
一種繩索取心鉆具內管總成上的打撈裝置,其涉及一種地質巖心鉆探器具:回收管上部內置有拉頭,用彈性圓柱銷將拉頭與回收管連接在一起,拉頭可在一定范圍內上下滑動;回收管頂部設置有撈矛頭,回收管下部連接于內管總成的其他部分;用彈性圓柱銷將撈矛頭與拉頭連接在一起,撈矛頭坐落在回收管上,向上提拉撈矛頭后,撈矛頭可全部露出回收管并可繞彈性圓柱銷作180°旋轉。本實用新型結構簡單、結實耐用,其被用于地質巖心鉆探施工,可安全地進行空氣沖洗繩索取心鉆進。

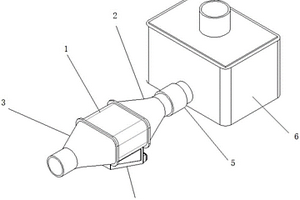

本實用新型公開了一種地源熱泵室外管網系統雜質排放裝置,涉及地熱能源利用技術領域。一種地源熱泵室外管網系統雜質排放裝置,包括微雜過濾機構,微雜過濾機構一側固定連接有進水斗,微雜過濾機構另一側固定連接有出水斗,進水斗另一側通過管道連接器固定連接有中轉水箱,微雜過濾機構底部固定連接有雜質收納盒,微雜過濾機構包括導水罩,導水罩底部開設有排雜口,導水罩內部固定連接有過濾板,過濾板兩端分別與進水斗頂部內壁和出水斗底部內壁相接觸。本實用新型通過設備微雜過濾機構,利用內部之形的過濾板能夠將水流中的地質雜質引導到雜質收納盒內部,實現了將室外管網中的地質雜質收集防止其堵塞影響管網運行的目的。

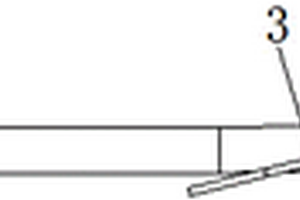

本實用新型公開了輔助控向裝置,包括螺桿鉆具,所述螺桿鉆具的左側設置有轉換接頭,所述螺桿鉆具的表面設置有導向鋼板,所述螺桿鉆具的右端固定連接有牙輪鉆頭,所述螺桿鉆具的形狀呈左端水平、右端彎曲狀態,所述螺桿鉆具的右端與水平軸線之間形成的彎曲角度為1.75°。本實用新型通過螺桿鉆具、轉換接頭、導向鋼板和牙輪鉆頭的設置,不僅可以為轉換接頭的控向提供輔助,同時還解決了傳統的螺桿鉆具并不具備可以適應不同地質控向特點,給使用者帶來不便的問題,該輔助控向裝置,具備能夠產生更大的偏向分力,可以有效的改善變向性能,能夠適應各種不同地質控向的優點,方便了使用者使用,值得推廣。
本實用新型涉及涉及地質鉆孔及水文地質鉆孔鉆探作業領域,特別涉及一種防止鉆孔內碎石懸浮的鉆具。本實用新型的防止鉆孔內碎石懸浮的鉆具包括鉆桿和連接于所述鉆桿末端的鉆頭,其特征在于:還包括過濾罩,所述過濾罩上布滿過濾孔,所述過濾罩可拆卸的裝配于所述鉆桿與所述鉆頭的連接處,用于沿所述鉆桿的軸向遮擋住所述鉆頭。優點:結構設計簡單、靈巧,有效的改善了鉆孔內碎石懸浮容易造成埋鉆、卡鉆以及影響鉆具使用壽命和鉆探效率的問題。
