河北有色金屬探礦技術理論與應用

吸取地下水裝置 994

 0

吸取地下水裝置是引用地下水源打井抽水的一種新型裝置。該井由抽水軟管、水泥井管、潛水泵組成;還有變徑管、塑料井管,變徑管上部有一個環狀突沿,用來吊封潛水泵,下部有一個圓錐形孔洞,通過木套與塑料井管連接。變徑管下部安裝一個減壓盤。該井適于地質結構至少兩層砂的地方。

山地礫石鉆具 877

 0

一種涉及石油地質勘探中的山地礫石鉆具,由扦頭1、下接頭2、沖擊器3、沖擊器上接頭4、鉆桿5組成,下接頭2的端部為內錐形,扦頭1與下接頭2對應的部位為外錐形,井壁和鉆桿之間有一定的縫隙,保證了鉆屑順利排出,縮短了桿頭的尺寸,加快了沖擊頻率,使進尺的速度提高每口井1—1小時30分,保證了18米的深度,改善了激發條件,提高了原始資料品質,解決了因多淺井組合帶來的不安全隱患。

便攜式全烴鉆時錄井儀 945

 0

一種便攜式全烴鉆時錄井儀,本實用新型屬于石油鉆井過程中對井深、鉆具重量、鉆井液中可燃氣體含量、鉆井狀態測量監控的儀器。主機面板2的左上方安裝微型打印機3,右上方安裝液晶顯示屏4,可以隨時動態顯示井深、鉆時、遲到井深、鉆頭位置、大鉤高度、全烴等參數,反映鉆井狀態,左下方設置了一組參數設置鍵5,右下方安裝一組數字和功能鍵6,兩組鍵配合使用可以方便地設置系統參數和系統標定,主機箱體1的左側設有軟驅可以隨時將工作數據拷貝拿到計算機上作后臺數據處理,本實用新型結構簡單、操作簡便,體積小重量輕,功能強大,方便攜帶,適宜石油鉆井、地質勘探錄井現場使用。

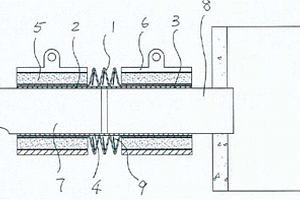

檢查井進、排水管道柔性連接機構 1211

 0

本實用新型屬于管道技術領域，公開了一種檢查井進、排水管道柔性連接機構。其主要技術方案：包括中部設置有由2-5個褶皺構成柔性管段和兩端為與進、排水管道及檢查井管段的外徑相匹配的左、右平滑管段構成的連接管段，套于柔性管段和左、右平滑管段中的薄壁橡膠管套，能夠分別套于左、右平滑管段外壁上的發泡塑料環和套于該發泡塑料環外的卡箍構成。該結構的檢查井進、排水管道柔性連接機構可以完全克服由于地震或水浸等因素所引起的地質下沉時，導致進水管或排水管的扭曲斷裂現象的發生，提高了其使用壽命。

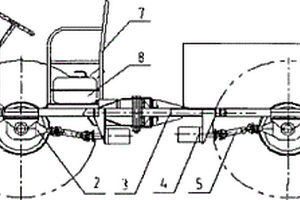

輕型輪式鉸接運載工具 748

 0

輕型輪式鉸接運載工具,是應用于石油地質勘探施工的運載工具。特征是:鉸接車架總成包含車架前段、中間鉸接機構和車架后段。車架前段與車架后段之間采用中間鉸接機構連接。在車架前段和車架后段兩側分別安裝有輕型寬基輪胎。在車架前段上固定有液壓動力單元和轉向機構。在車架前段和車架后段的下部固定有驅動馬達,驅動馬達分別連接傳動軸,傳動軸連接減速機構,并通過加速機構連接輕型寬基輪胎。效果是:能滿足森林、沼澤、過度帶地區的夏季施工過程運載要求。車架前段和車架后段之間能相對擺動,在復雜地表下四輪同時附著地面,提供驅動力。具有較小的轉彎半徑,滿足林間靈活穿插。

用于反循環鉆機的除塵裝置 818

 0

本實用新型涉及地質開采附屬裝置的技術領域，特別是涉及一種用于反循環鉆機的除塵裝置；方便拿取和放置鉆機，給工作人員帶來便利，工作效率較高，實用性較高；并且，工作方式較為靈活，使用局限性較低，除塵效果較強，從而提高其使用可靠性；包括機體、擋板、支撐板和多組風機；工作腔底壁設置有凹槽，還包括兩組左固定架、兩組右固定架、兩組傳動輥、傳動帶、履帶和第一伺服電機，履帶套設在兩組傳動輥上，支撐板安裝在履帶的頂壁上；工作腔的頂壁上設置有收縮架，還包括除塵架、螺紋桿、螺紋管、主動鏈輪、被動鏈輪、鏈條、驅動電機和第二伺服電機，鏈條套設在主動鏈輪和被動鏈輪上除塵架底壁設置有固定槽，多組風機均安裝在卡槽內。

帶有自清潔功能的水井鉆機 958

 0

本實用新型涉及地質開采附屬裝置的技術領域，特別是涉及一種帶有自清潔功能的水井鉆機；工作模式較為多樣，方便對工作結束后的裝置整體進行清潔，給工作人員帶來便利，實用性較高；并且，方便在裝置閑置時放置鉆頭，使用效果較差，致使其使用可靠性；包括連接架、驅動電機、帶動板、鉆桿、鉆頭和金屬頭，鉆桿安裝在帶動板底端，鉆頭安裝在鉆桿底端；連接架底端設置有收縮架，還包括螺紋桿、螺紋管、主動鏈輪、被動鏈輪、鏈條、水箱、噴灑器、連通軟管和活動架，水箱內設置有儲水腔，水箱頂端設置有入水口，連通軟管上設置有高壓水泵；還包括底板和滑軌，滑軌上設置有滑槽，滑槽內設置有滑塊，滑塊的頂壁上設置有固定桿。

大口徑鉆頭水路結構 829

 0

本實用新型涉及一種大口徑鉆頭水路結構，屬于地質勘察設備技術領域。技術方案是：翼片體（4）為中空的錐臺結構，錐臺的頂部設有空心圓柱體（12），所述翼片（2）為多個，多個翼片（2）沿圓周方向設置在翼片體（4）的外壁上，翼片（2）的頂端延伸至空心圓柱體（12）并伸出空心圓柱體（12）外，相鄰兩個翼片（2）的頂端之間設有水口三（6），空心圓柱體的內壁上設有與水口三（6）相連通的水口四（7），翼片（2）的側壁上設有多個復合片（8），位于相鄰兩個翼片之間的翼片體（4）上設有前后設置的水口二（5）和水口一（3）。本實用新型有效減少鉆頭鉆進的阻力，同時加大鉆頭的冷卻面積，延長使用壽命，有利于巖粉的排出。

巖石擴孔工具 1014

 0

本實用新型提供了一種巖石擴孔工具，屬于地質鉆探技術領域，包括中心軸、前導向筋板、后導向支撐、牙輪、球柱合金齒、噴射水嘴和導流槽，中心軸的內部設有柱形通孔，牙輪設于前導向筋板和后導向支撐之間的中心軸外圓周上，前導向筋板所在平面與后導向支撐所在平面共處同一平面，前導向筋板的前端面和后導向支撐的后端面與中心軸軸向之間夾角為45°，球柱合金齒均布設于前導向筋板外壁上和后導向支撐的外壁上，用于與牙輪共同接觸切削巖石，球柱合金齒凸出前導向筋板和后導向支撐的高度為1.5?2mm。本實用新型提供的一種巖石擴孔工具，具有對巖石鉆孔或擴孔不易被磨損，在鉆進中不易磨損，也不用經常更換，使用成本低，壽命長的技術效果。

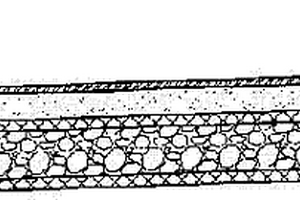

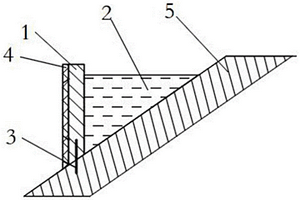

混凝土預制片拼裝噴砼加固土槽 1538

 0

本實用新型涉及一種混凝土預制片拼裝噴砼加固土槽，主要適用于礦山、采石場等高陡邊坡生態恢復治理，屬于環保技術領域。本實用新型發明的技術方案：山體巖石5進行打孔，打孔深度為25cm；固定筋3一側預埋在混凝土預制片1中，一側固定在打孔位置；混凝土預制片1緊密排列，外側以及縫隙之間噴射砼墻4，噴射砼墻4總厚度為10cm；混凝土預制片1與山體巖石5之間設有營養種植土2。本實用新型大幅度的降低生態修復的成本，簡易迅速的施工，見效快，不僅控制了生態環境進一步的破壞，同時地質災害也得到了有效的治理。

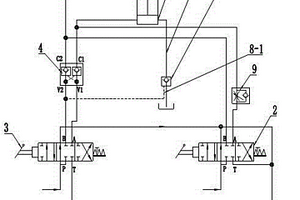

液壓油缸快速回油油路 951

 0

一種液壓油缸快速回油油路，屬于液壓設備技術領域。所述液壓油缸快速回油油路采用雙給進油路結構，所述雙給進油路設有快速給進油路與慢速給進油路，所述快速給進油路與慢速給進油路并聯在液壓油箱和液壓給進油缸之間，在快速給進油路中設有快給進控制閥和液壓鎖，在慢速給進油路中設有慢給進控制閥和單向節流調速閥，其特別之處在于：在所述液壓給進油缸大腔增設第二回油口，所述第二回油口通過回油管路與液壓油箱連接，在所述回油管路上設有第一液控單向閥，所述第一液控單向閥的控制油路與快速給進油路連通。本實用新型在鉆具下放過程中平衡了液壓給進油缸大、小腔的壓力差，減少了動力消耗，提高了全液壓地質鉆機的工作效率，降低了生產成本。

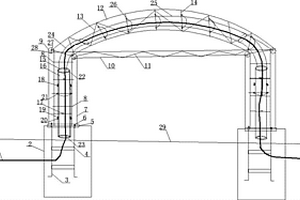

電纜過道橋架結構 1003

 0

本實用新型涉及一種電纜過道橋架結構，屬于用電設備技術領域。技術方案是：將電纜（1）敷設在地面（30）下面的電纜溝內，電纜依次穿過公路一側的基礎（2）和電纜保護鋼管，敷設到弧形橋架梁（12）的電纜托擔（14）上后，繼續向上伸出，電纜（1）向上的伸出端依次穿過彎頭保護管（24）和保護管二后向下伸出，電纜（1）向下的伸出端再依次穿過公路另一側的電纜保護鋼管和基礎（2）后伸入到地面（30）下面的電纜溝內。本實用新型的積極效果：解決電纜過公路時沒有頂管施工作業面或公路下地質不適宜頂管、公路不允許開挖的場所遇到的難題，既不用破壞路面，又不影響交通，具有施工方便，省工省力，施工周期短，費用低等優點。

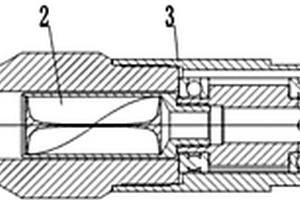

取心鉆具單動裝置 1091

 0

一種取心鉆具單動裝置，屬于地質巖心鉆探技術領域。所述取心鉆具單動裝置由上接頭、反轉機構、軸承腔、單動軸承和心軸組成；所述上接頭和軸承腔通過螺紋連接方式裝配；所述心軸通過上下兩排單動軸承安裝于軸承腔中；所述反轉機構由筒狀殼體和固定在殼體內腔中的反轉葉輪組成，所述殼體以間隙配合方式套裝在上接頭的中心孔內，其下端通過反向螺紋結構與心軸連接。本實用新型結構簡單，造價低，不影響鉆具結構，便于推廣，因此可大大提高巖心質量和采取率，增加回次進尺，提高鉆進效益。

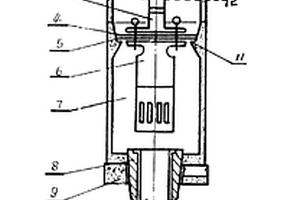

地震檢波器 1258

 0

本實用新型提供了一種地震檢波器，該地震檢波器包括頂蓋、外殼、尾錐套和帶鉆頭的尾錐，其中，所述尾錐經所述尾錐套與所述外殼的底部螺栓相連，所述尾錐套的上部通過螺孔與所述底部螺栓相連，所述尾錐套的內錐孔與所述尾錐相配合。上述地震檢波器，通過帶有鉆頭的尾錐增大了與地表介質的接觸面積和緊密程度，增強了檢波器的抗干擾性，使耦合諧振頻率高，地震資料的信噪比高，實現了精細勘探地層和地質構造的目的。

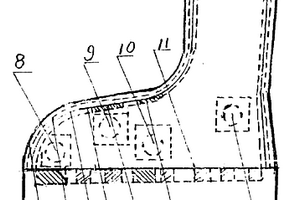

多功能恒溫保暖保健養生鞋 823

 0

本實用新型公開了一種多功能恒溫保暖保健養生鞋,它在鞋底上、鞋幫夾層內分別設置了用橡膠或復合塑料以及其它地質堅韌隔絕空氣的材料制成的盛放有化合物的容器和用易透氣滲透性強的材料制成的盛放有藥物粉劑的容器。通過熱力、藥物對人體足部皮毛、腠理、全息穴位群不同穴位的滲透、刺激,以達到調整人體臟腑內外陰陽功能平衡,扶助人體之正氣,祛除病邪,防病治病,填精益髓,延年益壽,養生保健之功效,穿著舒適、暖和、方便,是家庭必備之佳品。

雙向四柱塞液壓固化泵 1156

 0

一種雙向四柱塞液壓固化泵,為煤礦井下地質構造的破壞,造成煤層冒頂和片幫而采用聚氨酯固化技術提供的一種雙液添加泵。該泵采用液壓自動內換向系統,為雙向雙作用、四柱塞,排液量大,效率高,無空行程,固化時間短,體積小,重量輕,便于工作面搬運,易拆卸、清洗和更換易損件。結構簡單,加工容易,制造費用低。

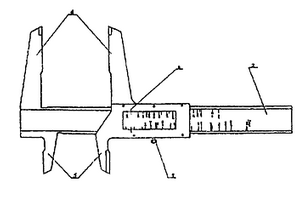

鉆桿接頭螺紋卡尺 741

 0

本實用新型是一種測量石油鉆桿接頭螺紋的游標卡尺。主要用于測量IF型、FH型、REG型、NC型石油鉆桿接頭螺紋的型號和規格,還可以測量物體的長度,測量精度可達0.02毫米。本實用新型是在普通游標卡尺的基礎上改進而成。主要由游尺(1)、定尺(2)、游標(3)組成。為石油、地質鉆井隊、油田管子站、鉆井工程隊和有關部門提供了一種操作簡單,使用方便的螺紋量具。

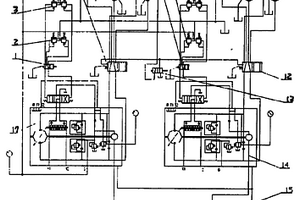

液壓系統共用裝置 1005

 0

一種涉及石油地質勘探鉆機的液壓系統共用裝置,包括左大二位六通閥4、右大二位六通閥12、電磁開關閥13、右變量泵14等,整個裝置由兩套相對獨立的閉式系統組成,左變量泵17出口與左大二位六通閥4進口相連,底盤左驅動馬達5和鉆機動力頭馬達6與左大二位六通閥4出口相連,右變量泵14出口與右大二位六通閥進口12相連,右底盤驅動馬達10和鉆機加壓提升馬達11與右大二位六通閥12出口相連,兩套系統融合為一套系統,減少了兩套變量泵、一套油箱、一套散熱器等元件,降低了產品成本,使底盤與鉆機液壓系統融為一體,操縱更加集成化。

隔熱保溫層狀結構 1224

 0

本實用新型屬于隔熱保溫施工材料的技術領域技術領域，公開了一種隔熱保溫層狀結構。其技術方案為：由厚度為1.5—5.0mm的耐熱發泡聚乙烯層、復合在其兩面上規格為200—300g/㎡的第一無紡布層和第二無紡布層、在上述第一無紡布層上涂覆的0.3mm-0.5mm厚的改性瀝青層以及該改性瀝青層其表面設置的PET薄膜隔離材料層構成。該隔熱保溫層狀結構能夠使得用于溫泉地質地帶所使用的能夠防止二次襯砌結構水浸，并具有隔熱功能和使用壽命長的特點。

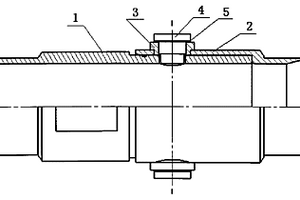

插接式螺旋鉆桿快速接頭 1239

 0

插接式螺旋鉆桿快速接頭,應用于石油地質勘探鉆機。主要由鉆桿公接頭、鉆桿母接頭、螺母和螺釘組成,特征是:鉆桿公接頭的外圓有四處平扁,均勻分布,鉆桿母接頭內孔四處平扁,均勻分布;鉆桿公接頭外圓四處平扁與鉆桿母接頭的內孔四處平扁對正,鉆桿公接頭的一端插入鉆桿母接頭一端內,使得鉆桿公接頭與鉆桿母接頭不能產生相對旋轉運動;在鉆桿母接頭外壁孔內固定有螺母,螺母內有螺釘,螺釘的頂端在鉆桿公接頭的孔內,螺釘使鉆桿公接頭與鉆桿母接頭不能產生軸向運動。效果是:安全實現螺旋鉆桿接換,消除了接換鉆桿過程中的安全隱患。

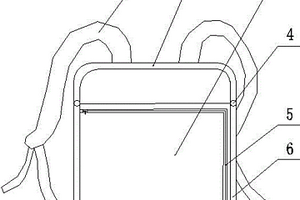

節點式地震采集單元的攜行裝置 950

 0

本實用新型公開了一種節點式地震采集單元的攜行裝置，它應用于地質勘探領域，其包括外殼和與所述外殼固定的框架，所述框架上固定設有貼帶，所述貼帶將地震采集單元牢固的固定在框架上，所述框架的上部設有提手，框架的后部固定設有背帶；本實用新型結構簡單，設計新穎，攜行安全，維護方便，運送效率高，在節點式地震采集系統施工中，為放線工攜帶節點采集單元提供了專用的攜行裝置，工作過程需要的生產工具均整合在該攜行裝置上，解放了放線工的雙手，降低了安全生產的風險，提高了生產效率，對地震勘探精密設備實行了有效的保護，保證了設備的完整性和完好性，加大了野外數據的采集質量，工作效率大大提高。

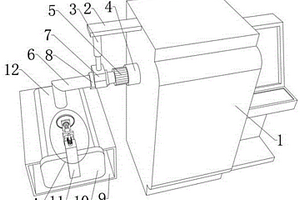

裂隙型地熱資源快速測定裝置 972

 0

本實用新型公開了一種裂隙型地熱資源快速測定裝置，屬于地熱資源測定技術領域，該裝置包括地熱資源測定裝置，所述的地熱資源測定裝置包括測定總成、多個支撐裝置和測定機構，多個所述的支撐裝置裝配在測定總成靠近底部的外壁上，測定機構裝配在測定總成的內部，在使用時擰松多個六角螺栓，使得U型架的兩側變松使得支撐機構可以轉動，通過平板和半弧板能夠對地面進行支撐，通過第二轉軸能夠根據不同的地質情況進行調整平板和半弧板進行合適的支撐，在支撐好后通過轉動六角螺栓配合內六角擰緊，使得U型架的兩側向內部夾緊，從而夾住第一轉軸的兩側使其無法轉動，從而能夠對地熱資源測定裝置進行支撐不用手持進行測定。

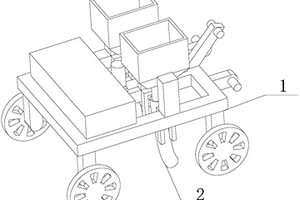

農業種植用高效播種機 1041

 0

本實用新型涉及農業機械技術領域，具體為一種農業種植用高效播種機，包括牽引機構和播種機構，所述牽引機構的內部固定連接有播種機構，所述牽引機構包括固定框架、支撐桿、儲蓄槽、卸料管、支撐腿、滾輪、橫梁、滑槽、水箱和牽引桿，所述固定框架的頂部固定連接有支撐桿。該農業種植用高效播種機，伸縮液壓缸，調節播種管高度，從而達到調節種子播種深度的目的，對于不同農作物的播種，將該播種機的播種深度進行對應的調節，保證了種子的成活率，提高了該播種機的實用性，當農田地質較硬時，向水箱的內部加水，增大該播種機自身的重量，保證了播種管可以插入地面，將種子播種到一定的深度，提高了該播種機的可靠性，使得適用范圍更廣。

新型大口徑繩索取芯鉆具 750

 0

本實用新型提供了一種新型大口徑繩索取芯鉆具，包括內管和外管；內管同軸心設置在外管內部；外管包括：從下到上依次連接的取芯鉆頭、扶正接頭、鉆鋌及吊掛接頭及彈卡接頭；內管包括：從下到上依次連接的取芯管、彈卡及打撈矛頭；吊掛接頭與取芯管外壁配合限位固定；彈卡接頭內壁的卡槽與彈卡相配合限位固定。本實用新型一種新型大口徑繩索取芯鉆具，配合使用從下到上依次連接的取芯鉆頭、扶正接頭、鉆鋌、吊掛接頭及彈卡接頭；以及從下到上依次連接的取芯管、彈卡及打撈矛頭；可以實現具有較大的扭矩和高質量的鉆孔質量，并可以根據地質結構特點組合鉆具的結構。

鉆遇煤層報警裝置 948

 0

本實用新型公開了一種鉆遇煤層報警裝置，應用于煤炭（煤層氣）地質勘探領域，其包括井深傳感器、控制器、報警器和電源，所述控制器分別與井深傳感器、報警器、電源依次電連接，所述控制器和報警器均設置在同一個箱體內，所述井深傳感器設置在鉆機絞車軸上；本實用新型結構簡單、經濟實用，控制精度高，可有效防止打丟、打薄煤層，提高鉆探煤層質量，為實現鉆探生產優質、高效的鉆探目的做出了貢獻。

輪式和履帶兩用復合耘播機 785

 0

本實用新型涉及用于耕地播種的農用機械技術領域，尤其是涉及一種輪式和履帶兩用復合耘播機。包括動力機構和播種機構，其特征是還包括有傳動機構，傳動機構由主輪、輔輪和履帶構成。其通過采用雙輪履帶式的結構方式，并且履帶為可實現與主輪相對固連，從而可以實現雙輪履帶作業和輪式作業。并根據農田的地形、地質可以做到快速調節，拆裝簡單、使用方便。

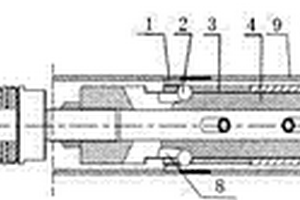

球卡式繩索取心鉆具總成結構 757

 0

本實用新型涉及一種球卡式繩索取心鉆具總成結構，屬于地質巖心鉆進設備技術領域。技術方案是：包含鉆桿內壁（9）、座環（1）、提引套筒（7）、鋼球一（2）、鋼球二（5）、擋頭（6）、主體（4）和護套（3），提引套筒和護套設置在主體的外面，主體的兩端分別設有錐面凹槽（8），鋼球一和鋼球二分別設置在主體兩端的錐面凹槽內，在鉆桿內壁上與主體兩端的錐面凹槽相匹配的位置分別設置座環和擋頭。本實用新型具有定位準確、鎖緊可靠、解鎖容易的特點，增大了內管總成與鉆桿柱內孔之間的環狀間隙，降低甚至消除內管總成上升或下降過程中阻滯現象幾率的發生；尤其適合深孔鉆進或者沖洗液黏稠的巖心鉆進情況使用，提高鉆進施工效率。

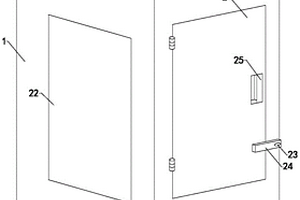

巖石熱解分析儀 754

 0

本實用新型公開了一種巖石熱解分析儀，涉及地質勘探領域，包括巖石熱解分析儀本體和箱體，所述箱體的上側板內均卡接有加熱箱，所述加熱箱上側分別固定連接有固定板一和固定板二。本實用新型通過設置加熱箱用于放置樣本，通過把手轉動螺紋套，螺紋套通過與螺桿、矩形滑桿、矩形套二、矩形套三、卡桿以及L型板的配合，可帶動密封蓋向后移動，通過密封蓋可將加熱箱密封，將卡桿向上移動，使卡桿與通孔二脫離，便可將密封蓋取下，然后通過電動推桿帶動卡塊向上移動，使卡塊與矩形套一脫離，隨后便可轉動加熱箱，使加熱箱的敞口處向下傾斜，屆時加熱箱中的樣本便可自行掉落，從而便完成了樣本清除，進而有效解決了背景技術中提出的問題。

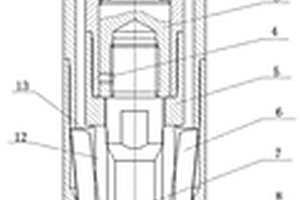

彈卡定位裝置 907

 0

本實用新型涉及一種彈卡定位裝置，屬于地質勘探技術領域。技術方案是：多個彈卡板（6）周向均布在打撈鉤（7）外側，打撈體（5）的側壁上設有多個與彈卡板（6）相匹配的彈卡孔（12），彈卡板（6）的下端通過彈性銷（8）與彈卡孔（12）的孔壁連接；彈卡板（6）的底端設有弧形槽（10），多個彈卡板（6）上的弧形槽（10）形成環形容納腔，環形容納腔內設有漲圈，漲圈將多個彈卡板（6）緊固在一起。本實用新型的有益效果是：可提高大口徑繩索取芯雙管鉆具內管總成的定位成功率和到位的可靠性，提高鉆探效率，節約成本。

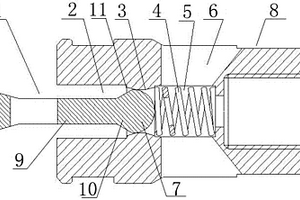

鉆具水壓穩定裝置 1095

 0

本實用新型涉及一種鉆具水壓穩定裝置，屬于地質勘察技術領域。技術方案是：閥體（1）由圓柱體（9）、半球體（7）和圓臺體（10）構成，圓柱體（9）與半球體（7）之間用圓臺體（10）過渡，圓柱體（9）位于通水孔一（2）內，圓臺體和半球體穿過環形卡板（11），位于通水孔二（3）內，環形卡板（11）的內徑大于圓柱體（9）的直徑，小于半球體（7）的直徑，通水孔二（3）為側面向內彎曲的環狀體，通水孔二的最小直徑大于半球體的直徑，彈簧（4）設置在通水孔三（5）內，一端與半球體相接觸，另一端固定在通水孔的后端。本實用新型能保證鉆具鉆進時孔內始終保持一定的壓力，改善孔底水流循環，減少孔內事故的發生，提高工作效率。
