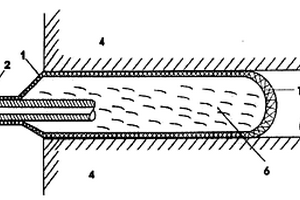

本實用新型公開了一種用于孔口封閉鉆孔的彈性囊封孔器,屬采礦技術領域。為解決現有以孔口充填水泥沙漿密封鉆孔技術所存在的工序多、工期長的問題,本實用新型彈性囊封孔器由彈性囊、與彈性囊囊腔相連通的囊管、囊管上安裝的閥門構成,彈性囊的囊壁由彈性材料制成。向鉆孔孔口處置入彈性囊,經囊管向彈性囊囊腔內充填壓縮空氣、承壓水等帶壓流體,彈性囊的囊腔膨脹,囊壁處緊壓鉆孔孔壁而將鉆孔密封。本實用新型的優點是,使用時可快速安裝投用,使用后可快速拆卸復用。本實用新型適用于礦井鉆孔和地面構筑物鉆孔的密封。

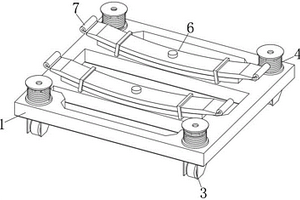

本實用新型涉及采礦領域,尤其涉及一種防止煤礦漏風的聚氨酯噴涂密封裝置。所述防止煤礦漏風的聚氨酯噴涂密封裝置基架,整體呈矩形,且所述基架上方設置有平行的安裝板;彈簧,固定于基架上端部且靠近邊角的位置,所述彈簧上端與安裝板下端形成固定連接;板簧,固定于基架上端部且靠近中心的位置,所述板簧與安裝板形成轉動連接。設置的彈簧以及板簧均屬于柔性結構,兩者設置于基架與安裝板之間,因此設備在行進過程中所產生的劇烈震動由基架傳導至彈簧以及板簧內部時,能夠被有效的進行緩沖,因此傳導至安裝板以及安裝板上方設備內部的震動對整個設備產生的不良影響更小,對于設備產生的保護效果更佳。

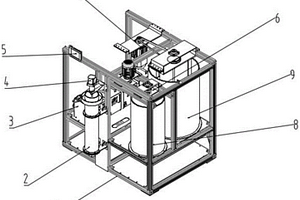

本實用新型涉及一種濃密機仿真模擬實驗裝置,屬于尾礦處置與膏體制備技術領域。濃密機仿真模擬實驗裝置,包括機架,所述機架上設有上端為開口的實驗柱、尾礦漿進料桶和絮凝劑進料桶,所述機架上設有用于對所述尾礦漿進料桶內進行攪拌的尾礦漿攪拌裝置,所述機架上設有用于對所述絮凝劑進料桶內進行攪拌的絮凝劑攪拌裝置。有益效果:實驗裝置整合度較高,減少了實驗操作步驟的繁瑣性;自動化程度較高,可以高效和準確地控制并記錄實驗參數;靈活性強,方便運輸至采礦或充填現場;模擬過程對尾礦漿以及絮凝劑使用量低,降低實驗成本。
本實用新型公開了一種錨桿臺車鑿巖作業定位裝置,屬于采礦設備技術領域。所述錨桿臺車鑿巖作業定位裝置包括:鑿巖機、推進梁、鉆桿及保護機構;鑿巖機的固定端可滑動地設置在推進梁的第一端,鑿巖機的動作端與鉆桿連接;鉆桿沿推進梁的長度方向設置在推進梁上;保護機構固定設置在推進梁的第二端的側壁上,保護機構包括:支撐桿、延伸缸及保護頂;支撐桿的第一端與推進梁的第二端的側壁固定連接,第二端與延伸缸的固定端連接,保護頂與延伸缸的伸縮端連接。本實用新型錨桿臺車鑿巖作業定位裝置可以補償作業空間,為鉆桿引導支撐,保證作業過程中鉆桿不發生偏移,確保作業質量和設備安全。
本實用新型公開了一種深孔巖/土體原位測試機器人,通過采用在原位應力狀態下微擾動取樣、制樣、孔下設備固定、兩向加載、測試數據自動處理等技術,使深孔巖/土體原位測試機器人可以在任意深度、各種巖/土體、各種含水率的孔下進行測試,并準確、快速地得到被測巖/土體的多項強度指標,克服了現有巖體抗剪強度測試技術測量結果不夠準確、測試時間長的缺陷,充分滿足了現場測試的各項指標的要求。本實用新型具有集成度高、重量輕、便攜、智能化程度高、操作靈活、測試準確、快速的優點,可廣泛用于各種巖/土體的工程測試,為巖土工程、水利工程、隧道工程、采礦工程等設計提供基礎數據,為數值模擬提供可靠的力學參數基礎數據。

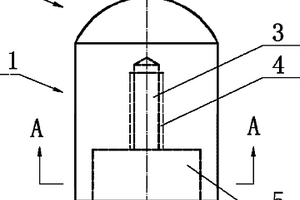

一種錨桿尾部保護罩,適用于采礦行業中具有沖擊地壓發生危險的區域。它由罩身和罩頭兩部分組成,所述的罩身內部含有內槽和外槽,所述的內槽嵌有內螺紋,該內槽用于聯接礦井現場錨桿安裝后裸露在外部的尾部螺紋段;所述的外槽用于容納錨桿螺母;所述的罩身外形呈正六面體狀,所述的罩頭的外形呈球面狀;除內螺紋采用鋼材制作,錨桿尾部保護罩的其它部分均采用橡膠材料制作。沖擊地壓發生時,錨桿尾部保護罩的使用可降低因錨桿尾部裸露段被拋出或隨巖體向采掘空間急劇移動而導致工人受傷的可能性;沖擊地壓未發生時,錨桿尾部保護罩的使用可避免工人作業期間被錨桿尾部裸露段刮傷。

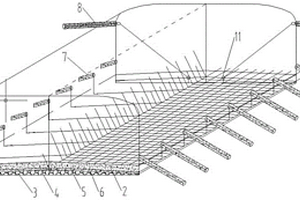

本實用新型涉及有色礦山采礦技術領域,尤其涉及一種改善下向進路式采場假頂穩定性的鋼筋砼假底結構,包括設置在底板上的礦石墊層,所述礦石墊層上面鋪設編織袋,所述編織袋上鋪設有多個主筋和多個副筋,所述主筋和所述副筋垂直設置形成鋼筋網,所述鋼筋網通過連接鋼筋分別與上盤掛樁筋、上盤肩部預拉筋、下盤掛樁筋以及下盤肩部預拉筋連接,所述礦石墊層上澆筑覆蓋所述鋼筋網的砼形成并列相鄰設置的上盤鋼筋砼假底和下盤鋼筋砼假底。本實用新型的有益效果是:本實用新型能有效提高人工假頂穩定性,保證下分層安全高效開采;其次,保障采場結構的穩定。
本實用新型提供一種納米環保防火礦用電線電纜。它由內向外依次包括:接地線、4個單根電纜、填充層和阻燃護套;所述單根電纜由內向外依次包括:動力線芯導體、納米防火絕緣層、阻燃絕緣層和絕緣屏蔽層。本實用新型改變了傳統礦用電線電纜的結構,具有低煙、無毒、無鹵、阻燃、防爆、抗老化的特性,耐內熱、抗明火、耐油污、耐惡劣氣候環境、且環保,是同類傳統產品的更新換代產品。適用于礦井的電能輸送、照明、采礦移動設備的連接及控制線路。

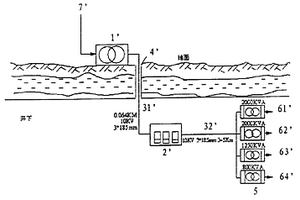

本實用新型提出了一種供電系統,包括地面變電站、井下采區變電所及電纜,其特征在于:所述地面變電站為箱式移動變電站,所述箱式移動變電站位于井下采礦區變電所正上方附近。采用移動地面箱式變電站取代了原有的地面固定變電站,能夠大大縮短饋出電纜的長度,可以節省昂貴的饋出電纜費用,同時提高箱式移動變電站的輸出電壓,減少了線路電壓降和電能損耗,提高了供電質量,保證了井下大容量綜采設備對高質量電力的需要。

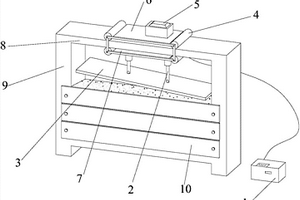

本實用新型公開一種用于相似模擬試驗的自動壓實裝置,屬于采礦及巖土工程相似材料模擬試驗研究領域,其結構主要包括:控制器、滑車、液壓推桿、壓板。本實用新型在相似模擬試驗臺上方安裝機械化壓實裝置,通過操縱滑車的滑動實現壓板的水平位置調整,通過液壓推桿的伸縮實現壓板的上升和下壓,進而實現相似模型鋪設過程中壓實工作的機械化。相比傳統的人力手工壓實工藝,本實用新型節省了人力和模型鋪設的耗時,減少了煤巖層鋪設過程中邊界的偏差,提高了試驗結果的準確性。同時,在模型鋪設完成后,可以通過電控操作壓板在模型上方施壓,模擬未鋪設地層的重量,更加方便和快捷。
一種采空區充填電滲脫水系統屬于采礦領域,涉及一種礦山井下采空區充填脫水系統,包括采空區(1)、陰極濾水管(3)和陽極棒(4);所述的陰極濾水管(3)縱向布置在采空區(1)中央,其下端伸出采空區(1)擬充填區域外部,陰極濾水管(3)的鋼繩(7)與直流電源的負極相連;所述的陽極棒(4)縱向布置在采空區(1)四周,與直流電源的正極相連。通電時,充填體(2)中的水在電場作用下運移到陰極濾水管(3),最后排出充填體(2)。該脫水系統具有脫水率高和脫水速度快的優點??梢詫崿F采空區充填體的快速脫水,形成密實的充填體,利于礦山地壓管理。

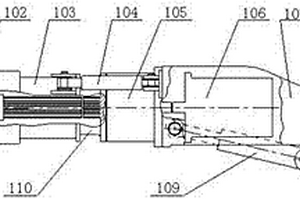

本實用新型涉及采礦領域,具體公開了一種巖巷掘進機驅動裝置。該驅動裝置主要用于解決現有巖巷掘進機工作速度慢、過載能力差的問題。所述驅動裝置包括電機驅動部,所述巖巷掘進機還包括外筒(110)、伸縮筒(103)和切削刀盤(101),所述外筒(110)安裝在所述電機驅動部的端部,所述切削刀盤(101)安裝在所述伸縮筒(103)上,所述伸縮筒(103)與所述外筒(110)可伸縮連接,所述電機驅動部與所述切削刀盤(101)驅動連接。由于用電機取代了液壓馬達,本實用新型的驅動裝置提高了巖巷掘進機的工作效率并且增強了巖巷掘進機的過載能力。

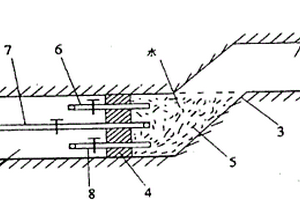

本實用新型公開了一種礦井內的擋水墻連接水柱組合隔斷墻結構,屬采礦技術領域?,F有隔斷低標高巷道與高標高巷道技術,為于連接2條巷道的傾斜巷道內構筑固體隔斷墻,存在固體隔斷墻周邊與巷道壁之間有縫隙而隔斷不嚴密的問題。為解決現有技術的問題,本實用新型擋水墻連接水柱組合隔斷墻結構,為低標高巷道內靠近傾斜巷道處有擋水墻,向傾斜巷道內注水構筑連接擋水墻的水柱;有水位監測管、注水管、排水管穿過擋水墻連通低標高巷道和水柱。本實用新型的優點,在于水柱與傾斜巷道的巷道壁之間沒有縫隙,解決了現有巷道隔斷不嚴密的問題。本實用新型適于隔斷各類礦井內有標高差的巷道。

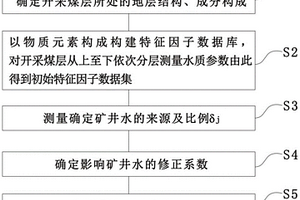

本發明公開了一種礦區礦井水水質評估方法、裝置、電子設備及存儲介質,其方法包括:S1、確定開采煤層所處的地層結構、成分構成;S2、以物質元素構成構建特征因子數據庫,對開采煤層從上至下依次分層測量水質參數由此得到初始特征因子數據集;S3、測量確定礦井水的來源及比例δj;S4、確定影響礦井水的修正系數;S5、得出礦井水水質數據。本發明根據研究區地層結構、成分構成構建初始特征因子數據集,通過水?水混合試驗、水?巖平衡試驗分別得到影響礦井水修正系數的低、高值,通過運算得到礦井水水質數據,建立了一整套能夠實現礦井水追源關系研究與持續水質評估,有利于后續的采礦作業指導和外排措施合理規劃。

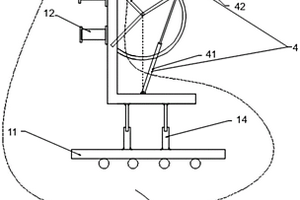

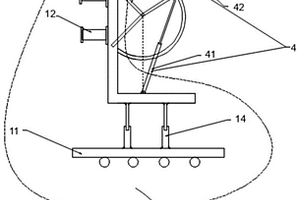

本發明公開了一種全斷面巷道錨桿鉆機的固定裝置及打鉆方法,涉及巖土工程和采礦工程領域,包括:可移動水平基礎平臺、水平側向支撐桿、L型剛性支架、和兩根可伸縮液壓支撐桿、張開角為250°?300°的剛性圓環、兩根剛性支撐桿、兩根擺動桿和套筒。本發明的有益效果是利用剛性圓環可使錨桿鉆機對巷道全斷面內的頂板、兩幫和底板任一點實施鉆孔打設,更利于在巷道內各個方位進行錨桿安裝。

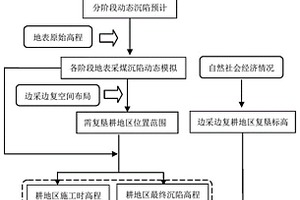

本發明涉及邊采邊復耕地區動態施工標高確定方法,屬于采礦技術、土地利用和土地復墾技術領域。該方法包括:利用概率積分法分階段動態沉陷預計,同時考慮地表原始高程,模擬各階段地表動態沉陷情況,然后根據當地的自然社會經濟情況,確定邊采邊復耕地區復墾標高,結合邊采邊復空間布局中耕地區的范圍以及當地潛水位埋深,確定耕地動態施工位置范圍,最后根據復墾標高和地表后續下沉,確定邊采邊復耕地區動態施工標高。本發明綜合考慮了邊采邊復工程施工時,需復墾耕地區的范圍、地表沉陷情況、后續下沉以及復墾標高,從而確定了邊采邊復耕地區動態施工標高,簡單易懂,便于指導工程施工,為邊采邊復技術的實地實施提供了有力保障。

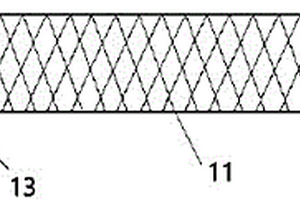

本發明公開了一種可收縮網狀的護孔件、護孔件的安裝方法與護孔方法,涉及采礦技術領域,有效解決鉆孔施工完畢后鉆孔塌孔導致的裝藥困難和操作復雜的問題。護孔件包括主體管網和圓錐體,主體管網為呈圓環狀的可收縮網狀結構。主體管網具有可收縮性,將護孔件置于鉆孔,護孔件可以支撐鉆孔壁,防止鉆孔塌孔,解決了鉆孔施工完畢后鉆孔塌孔導致的裝藥困難問題,保證了進路采場掘進爆破效果;護孔件的結構簡單,成本低廉;護孔件的安裝方法可快速將護孔件放置在鉆孔內,保證了安裝效率,操作簡單,安裝件的結構簡單,成本低,護孔件的安裝成本低;護孔方法,施工一個鉆孔,安裝一個護孔件,保證了鉆孔不會坍塌,方法簡單,操作方便,效率高,成本低。

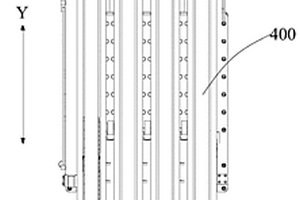

本公開提供了一種頂板切縫裝置及方法,屬于采礦技術領域。該頂板切縫裝置包括支撐組件;第一固定板,固定于所述支撐組件的一端;多個鉆機,連接于所述支撐組件的另一端;多個鉆桿和多個鉆頭組件,多個所述鉆桿位于所述支撐組件的一側,所述鉆桿的一端可拆卸連接于所述鉆機,所述鉆桿的另一端穿過所述第一固定板與所述鉆頭組件連接,多個所述鉆頭組件沿第一方向等間距排列,所述鉆頭組件、所述鉆桿和所述鉆機的位置一一對應。在本公開中,鉆頭組件的數量為多個,相互間的距離相等,因此,可以通過多次鉆進實現密集鉆孔,從而無需炸藥爆破就能完成頂板切縫作業。
本發明提供了一種切割槽的成型方法,涉及采礦技術領域,本發明提供的切割槽的成型方法包括:在采場頂部布置巷道型鑿巖硐室,采場底部布置拉底層;在采場的上部鑿巖硐室向拉底層的頂板布置多個束狀孔組和多個周邊孔,各個束狀孔組間隔設置,多個周邊孔圍繞多個束狀孔組設置;堵塞各個束狀孔組和各個周邊孔的底部,沿深度方向向各個束狀孔組和各個周邊孔分層裝入藥包。由下至上逐層爆破,直至形成切割槽,同層爆破過程中,首先同時起爆束狀孔組,再同時起爆周邊孔,爆破擴槽至邊界。本發明提供的切割槽的成型方法不需要施工豎向切割井或空孔,極大提高作業效率,且能夠顯著提高拉槽高度。

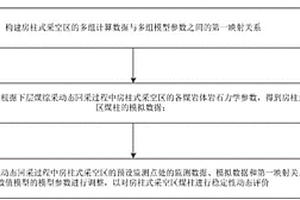

本申請涉及采礦技術領域,提供了一種房柱式采空區穩定性動態評價方法和系統,包括:構建房柱式采空區的多組計算數據與多組模型參數之間的第一映射關系;基于數值模型,根據下層煤綜采動態回采過程中房柱式采空區的各煤巖體巖石力學參數,得到房柱式采空區煤柱的模擬數據;根據下層煤綜采動態回采過程中房柱式采空區的預設監測點處的監測數據、模擬數據和第一映射關系,對數值模型的模型參數進行調整,以對房柱式采空區煤柱進行穩定性動態評價。籍此,考慮下層煤綜采開采擾動對房柱式煤柱的影響,為精確評估房柱式采空區煤柱的動態穩定性,大面積房柱式采空區懸頂災害防治,巷道圍巖施工支護方案,避免壓架和頂板動力災害等事故發生提供科學依據。
本實用新型公開了一種全斷面巷道錨桿鉆機的固定裝置,涉及巖土工程和采礦工程領域,包括:可移動水平基礎平臺、水平側向支撐桿、L型剛性支架、和兩根可伸縮液壓支撐桿、張開角為250°?300°的剛性圓環、兩根剛性支撐桿、兩根擺動桿和套筒。本實用新型的有益效果是利用剛性圓環可使錨桿鉆機對巷道全斷面內的頂板、兩幫和底板任一點實施鉆孔打設,更利于在巷道內各個方位進行錨桿安裝。

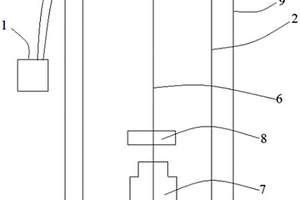

本實用新型實施例公開一種隧道斷層泥注漿加固實驗系統,涉及巖土與地質工程技術領域,能夠模擬隧道斷層泥注漿加固環境。包括:注漿泵及隧道斷層模擬腔體,所述注漿泵為手動注漿泵,所述隧道斷層模擬腔體由鋼板制作成圓筒形結構,在所述圓筒體結構第一端設有承壓板,在所述圓筒體結構第二端設有頂板,在所述頂板上設有注漿口,在所述腔體中設有傳力軸,在所述傳力軸的下端液壓千斤頂,在所述傳力軸到液壓千斤頂的路徑上還設有壓力傳感器,在所述腔體周圍還設有高強螺桿,所述高強螺桿一端固定于所述承壓板上,另一端固定于所述頂板上。本實用新型適用于采煤、采礦或隧道開挖中存在的影響斷層泥注漿加固因素的理論研究中。

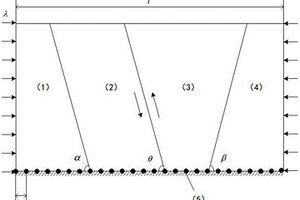

本實用新型公開了一種無自鎖的斷層面兩體相對滑動測試裝置,涉及巖土工程和采礦工程領域。包括:兩個加持塊,待測試的斷層兩體,等間距布置于固定平面的壓力傳感器。其中,待測試的斷層兩體塊在加持塊擠壓作用下可發生相對滑動,四個塊體的不同角度的設計可實現斷層兩體之間摩擦面的無自鎖。本實用新型的有益效果是使得在一定水平荷載作用下斷層兩體產生相對滑動,克服摩擦面的自鎖,測試斷層滑動數據。

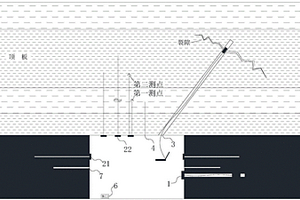

本實用新型提供了一種頂板水壓致裂多參量綜合監測系統,涉及采礦工程技術領域,解決了監測頂板水壓致裂效果并確定壓裂范圍的技術問題,監測設備包括鉆孔應力計、錨桿錨索測力計、鉆孔窺視儀、頂板監測儀、支架阻力測站、微震測站和圍巖變形測站,鉆孔應力計設置在回采巷道內,錨桿錨索測力計設置在水壓致裂位置周圍10m的范圍內,鉆孔窺視儀包括窺視探頭、數據采集儀、位移感應器、盤線圈和延長桿,監測水壓致裂范圍內的水壓致裂前后鉆孔裂隙發育狀態、巷道變形位移量、微震事件、支架阻力和巷道圍巖應力變化判斷水壓致裂效果和致裂范圍,多參量綜合監測的可靠性高,水壓致裂效果判斷準確,還能避免頂板動力災害保證開采安全。

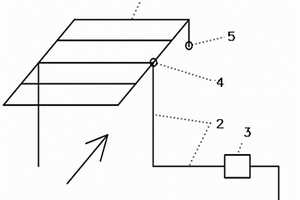

本實用新型屬于露天采礦業領域,具體涉及一種露天礦汽車運輸抑塵自動化系統。包括灑水管(1),輸水管(2),水泵(3),自動控制閥門(4),閥門感應器(5);灑水管(1)、輸水管(2)由普通鋼管焊接而成,形成框架結構;水泵(3)從水源將加壓后的水輸入水管;自動控制閥門(4)位于灑水管(1)與輸水管(2)之間,控制灑水與關閉;閥門感應器(5)位于灑水管(1)前方,與自動控制閥門(4)相連,控制閥門的開啟與關閉;本系統結構簡單,加工方便,自動運行,不會增加礦山的管理難度,還可減少礦山灑水的人工需求;能極大地減小礦山堆浸、排土所帶來的環境危害。

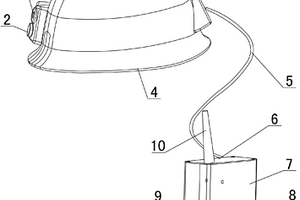

本實用新型公開一種智能無線頭盔通信傳輸系統,為解決現有產品功能單一的問題而設計。本實用新型智能無線頭盔通信傳輸系統包括頭盔本體、攝像裝置、照明燈、無線通訊接頭、開關、語音裝置、以及無線發射裝置。無線發射裝置包括電壓表、電池裝置、編碼模塊、音頻放大模塊、通信傳輸裝置和天線。天線連接至通信傳輸裝置;編碼模塊設置在無線發射裝置的中部,且與通信傳輸裝置相連接。本實用新型智能無線頭盔通信傳輸系統結構合理,功能齊全,使用方便,信號傳輸效果好,系統整體重量輕。在保證使用者安全的同時兼具信息的無線傳輸功能,適用于新聞采訪、搶險救災、采礦作業、軍事偵察、應急搶修和災害隱患排查等多種工作環境。

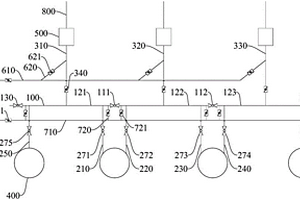

本實用新型屬于采礦設備技術領域,提供一種進漿口管匯系統和注漿系統,包括集散管、進漿管和出漿管。集散管上設置有n個第一閥門,進漿管設置n對,n對進漿管與n個第一閥門一一對應,每對的兩個進漿管的第一端連通在對應的第一閥門兩側的集散管上,進漿管上設置有第二閥門,在集散管位于相鄰兩個第一閥門之間以及位于兩側的第一閥門與集散管的端部之間連接有至少一個出漿管。使用時,n對進漿管的第二端分別與一個漿液供給裝置連通,多個漿液供給裝置內可提供多種不同或相同濃度的漿液,通過第一閥門和第二閥門的選擇性開閉,可將不同濃度的漿液選擇性的輸送給不同的出漿管,實現不同出漿管可選擇性的提供不同濃度的漿液的效果。

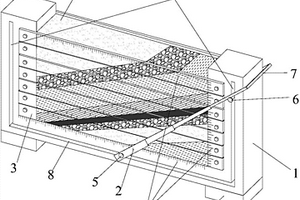

本實用新型公開一種傾斜煤層開采相似材料模擬試驗臺,屬于采礦及巖土工程相似材料模擬試驗研究領域,其結構主要包括:金屬框架、底座、固定螺絲、可伸縮標尺、條形擋板。本實用新型采用透明鋼化玻璃材質的條形擋板和可伸縮標尺相互配合的方式,先安裝條形擋板,再利用標尺校對,然后鋪設模型,確保了煤層模型鋪設傾角的準確性。相比傳統的相似材料模擬試驗臺,本實用新型提出的試驗臺在鋪設傾斜煤巖層模型時可進行直觀、方便的校對,減少了煤巖層傾角鋪設過程中的偏差,節省了模型鋪設時間,提高了試驗結果的準確性。
本實用新型公開了一種主要由磁感應開關、永久磁鐵和報警喇叭組成的牽引車彎道通行報警裝置。裝置設有警報時長,當牽引車將到彎道時,通過磁感應開關感應到安裝在牽引車上的永久磁鐵在額定感應范圍內(500mm)傳出的感應信號而閉合,從而使喇叭通電發出報警響聲,提醒牽引車行進前方的作業人員及時躲避。該裝置體積小,方便安裝,省時省力,提高企業安全生產效率,非常適合采用牽引車運輸方式作業的采礦場使用。
